Как правильно отрегулировать бензопилу partner

Проблема: бензопила глохнет после запуска

Распространенная ситуация: бензопила Партнер глохнет на больших оборотах, хотя перед этим запускается и без проблем работает на среднем газу. Иногда на среднем тоже работает с перебоями — но на полном газу сразу же глохнет. С этой проблемой сталкиваются многие пользователи, экономящие на качественном топливе.

Некачественный бензин запросто загрязняет детали нагаром. В этом случае не помешает проверка фильтров (воздушного и топливного). Более того, от плохого топлива и образованного им нагара страдает глушитель.

Продукты горения грязного топлива просто забивают его, образуя непроходимую пробку из гари. Эта пробка сильно снижает мощность двигателя. Бензин при этом расходуется в больших количествах, но результата в мощности нет. Проверьте и прочистите глушитель:

  1. Удалите остатки топлива из бака.
  2. Снимите глушитель и разберите его на части.
  3. Не оставляйте выпускной отверстие открытым — прикройте его салфеткой или крышкой.
  4. Очистите весь нагар с глушителя при помощи тросика и/или моющих средств. По отзывам, хорошо зарекомендовал себя “Мистер Мускул” для труб или аналогичная бытовая химия.
  5. Чисто вымытый глушитель нужно высушить. Для скорости процесса можно сделать это феном для волос.

После выполнения рекомендаций по устранению поломок установите глушитель на место, заправьте пилу качественным (!) топливом и запустите ее.

Что необходимо иметь для проведения регулировки

Тем, кто собирается самостоятельно регулировать карбюратор на Партнер 350 или 350S необходимо запастись электронным счетчиком частоты вращения коленчатого вала (тахометром).

Также потребуется отвертка. Регулировочные винты в карбюраторе WT-891 сделаны под обычную шлицевую, которая имеется у каждого владельца бензопилы.

Перед тем как проводить настройку инструмента, на нем необходимо заменить воздушный и топливный фильтра, т. к. это одно из условий, которое необходимо соблюдать для получения максимально качественных результатов. По этой причине, в запасе необходимо иметь комплект фильтров.

Сфера практического применения

Эксплуатационные возможности модели 350 распространяются на широкий спектр хозяйственных работ по заготовке дров, разделке деловой и строительной древесины, формированию крон кустарников, декоративных и фруктовых деревьев.

  • Конструкционные характеристики цепной пилы Партнер 350 не предусматривают возможность валки старых деревьев и разделку стволов большого диаметра. Тем не менее, в ее конструкции сочетаются преимущества узлов и систем, характерных для моделей полупрофессионального уровня.
  • При бюджетной стоимости пила Партнер 350 по основным рабочим характеристикам не уступает многим брендовым моделям, отлично зарекомендовавших себя в деревообрабатывающих работах различных уровней сложности.
  • Коэффициент надежности инструмента повышен за счет простой, но отвечающей требованиям нормативных стандартов конструкции.

Стабильное искрообразование и надежный запуск двигателя обеспечивает электронная система зажигания, безопасность работы — конфигурация ручек, удобное размещение гашетки газа и четкое срабатывание аварийного тормоза.

Настройка карбюратора Партнер 350 своими руками

Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.

Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.


Карбюратор бензопилы Partner 350 c винтами настройки

При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:

— «L» — винт количества топлива (регулировка на низких оборотах);

— «H» — винт количества смеси (настройка на максимальных оборотах);

— «T» — болт настройки холостого хода.

Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.

Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота. Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T» до стабильной работы двигателя. При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.

Диагностика подшипников коленчатого вала

Немаловажным фактором при корректной работе двигателя играют подшипники и сальники коленчатого вала.

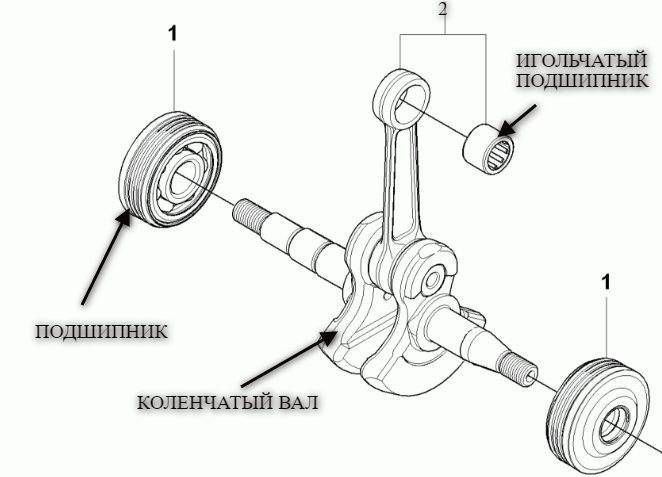

Коленвал Партнер 350 с подшипниками

Для диагностики их износа необходимо пошатать в вертикальной и горизонтальной плоскости маховик, установленный на валу. При наличии явного люфта необходимо произвести замену подшипников качения. Если на картере имеются маслянистые следы, то потребуется заменить и сальники. Не лишним будет проверить люфт коленвала Партнер 350, для чего снимаем цилиндр и поршень. При помощи рук шатаем его влево и право, тем самым имитируя естественное движение.

Гарнитура

В составе рабочего узла съемная 16-ти дюймовая направляющая шина и пильная цепь с механизмом натяжения. Охлаждение и смазка гарнитуры реализована посредством автоматической системы, укомплектованной насосом переменной производительности и масляным резервуаром объемом 200 мл.

Масло подается в рабочую зону в дозированном количестве, в зависимости от оборотов двигателя, преимущества такой конструкции в существенной экономии расходного материала.

Механизм аварийной остановки блокирует цепь при отбросе инструмента или при возникновении другой травмоопасной ситуации. Включение инерционного тормоза производится перемещением защитного устройства вперед. Функция блокировки разорванной цепи возлагается на встроенный ловитель.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

  1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
  2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

  • забит воздушный фильтр;
  • затруднена подача топлива из бензобака в карбюратор;
  • забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

  • Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
  • Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
  • При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.
  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
  • Сердце системы – масляный насос.
  • Шестерня червячной передачи передающее усилие от двигателя на насос.
  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор — часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего, и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке. Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор, перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Неисправность системы смазки цепи в бензопиле

Какие бывают поломки в системе смазки цепи:

  • Непоступление или малое поступление масла
  • Подтекание масла

В первом случае вначале осмотрим каналы, по которым масло подается на шину, и прочищаем их. Их забивка – достаточно распространенное явление.

При значительном вытекании масла (небольшое подтекание масла является нормальным у всех бензиновых пил) следует проверить герметичность трубок и штуцеров масляного насоса. Трубки могут спадать и даже трескаться. Нарушение герметичности трубок устраняют их заменой или заделкой герметизирующим материалом.

Что касается масляных насосов, то у разных моделей бензопил они могут быть разной конструкции, и привод также осуществляется по-разному (как правило, привод осуществляет ведущая звездочка или специальная шестеренка на коленчатом вале). Если проблема с маслонасосом, то чаще всего не придется полностью заменять весь этот узел, достаточно будет заменить его движущуюся часть (плунжер), именно она чаще всего выходит из строя из-за попадания большого количества грязи и опилок.

Самое серьезное повреждение – это трещина на корпусе масляного насоса. В таком случае придется его полностью заменить.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.

  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Сфера практического применения

Инструмент предназначен для выполнения небольших по объему работ, напрямую связанных с очисткой участков от старых деревьев, заготовкой зимних запасов дров, продольной, поперечной и диагональной распиловкой деревянных и древесно-стружечных строительных материалов.

Несмотря на принадлежность к бытовому классу, инструмент имеет элементы оснастки, характерной для пил полупрофессиональной категории. В базовом варианте это:

  • двухступенчатая схема очистки воздуха;
  • наличие системы быстрого старта;
  • автоматическая смазка пильной цепи;
  • инерционный тормоз аварийной остановки.

Регулировка карбюратора бензопил Stihl и Partner

Общий вид Stihl и Partner (Штиль и Партнер):

Карбюратор бензопилы Stihl:

Карбюратор бензопилы Partner:

При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.

Регулирование рекомендуется проводить при установке на горизонтальной опоре.

  • Выполняется прогрев до достижения устойчивого режима работы. Если регулировки нарушены, приходится периодически нажимать на рычаг привода дросселя.
  • Винтом ХХ добиваются начала движения цепи, а потом обратным вращением устанавливают режим, когда цепь не движется.
  • Винтами L и Н выставляют максимальные обороты и качество смеси. Поворачивают до конца, а потом возвращают на пол-оборота обратно.

На видео показаны регулировки карбюратора Штиль:

Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы

Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.

Видеоролик ремонта карбюратора Партнер:

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

  1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
  2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
  3. Перед каждым запуском проверяется количество масла.
  4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
  5. Перед запуском заслонка ставится в положение «открыто».
  6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
  7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.
