Как правильно отрезать трубу под углом

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте леску среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Для промышленного использования

В промышленности для транспортировки жидкостей и газов используются трубопроводы большого диаметра, поэтому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа действия. В первом случае происходит вращение режущих роликов по круглой поверхности при помощи переставляемой ручки, во втором варианте прорезание осуществляется дугообразными пластинами, которые при вращении постепенно сдвигаются.

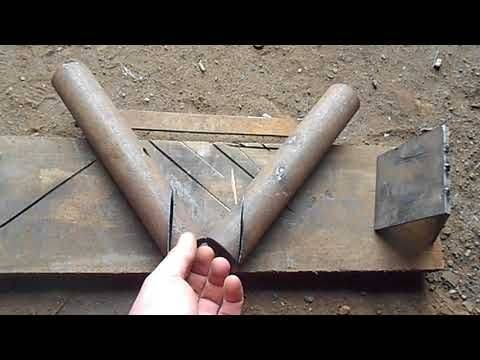

Резка цилиндрической трубы под углом 45º

У новичков нередко возникает вопрос, как отрезать трубу болгаркой под углом 45°, ведь полученные элементы при соединении должны образовать угол в 90°. Для выполнения операции потребуется лист бумаги формата А4, из которого изготавливается лекало, позволяющее выполнить разметку:

• длина листка должна совпадать с диаметром трубы, поэтому ненужную его часть отрезают;
• складывают его пополам и с помощью линейки наносят с торца 2 отметки на расстоянии 6 см от края;
• соединяют полученные точки линией;
• с боковых сторон листа наносят 4 отметки на расстоянии 3 см от края;
• чертят по полученным точкам 2 линии, которые будут перпендикулярны предыдущей;
• образуется 3 прямоугольника – трубу прикладывают торцом к крайней половине диаметра;
• обводят карандашом полуокружности и соединяют их линией по диагонали;
• по полученной линии выполняют разрез листа ножницами.

Обрезок убирают, а оставшееся лекало прикладывают к трубе, развернув его на всю ширину. Карандашом обводят шаблон – по полученной разметке можно пилить болгаркой. При этом получают 2 заготовки, которые можно соединить под прямым углом при помощи сварки.

Аппараты точной резки

Среди фирменных аппаратов, которые могли бы использоваться в быту для выполнения реза под углом, можно обратить внимание на технику итальянского производства. Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами

Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами.

Удобный и продуктивный аппарат для резки труб малого и среднего диаметров. Резак сделан на базе ленточного стального полотна, который может устанавливаться для выполнения реза под углом

На станке поддерживается установка угла среза от 0 до 45º. Процедура осуществляется при помощи ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Аппарат оснащается электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр обрезаемой круглой трубы – 65 мм.

В промышленных масштабах для резки трубы разработаны многочисленные установки с электромеханическим и электрическим приводом. Технически сложные аппараты позволяют с высокой точностью производить термическую, кислородную и плазменную резку:

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

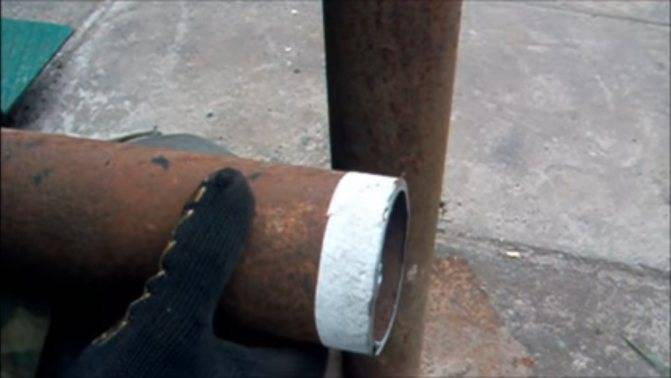

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Методы резки изделий из металла под углом

Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

• Приготовить обычный белый лист бумаги.
• Сложить его по диагонали.
• Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
• Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.

Бумажный шаблон

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

Правила резки труб из разного металла

Болгарка даже в руках мастера является довольно опасным инструментом

При работе с ней следует соблюдать меры предосторожности, и быть максимально сосредоточенным. Иначе можно не только повредить металлические заготовки, но и нанести себе травму

Знать, как правильно обрезать трубу под 45 градусов болгаркой, должен каждый специалист по работе с металлом. Окружность диска должна быть установлена рисунком вверх, и зажата специальной гайкой. Трубы из разного металла режут с соблюдением некоторых правил.

Работа с алюминиевыми заготовками

Алюминий относится к мягким видам металла, поэтому для разрезания болгаркой используется другой тип дисков. При работе с мягкими металлами, такими как алюминий или медь, невозможно сделать распил за один раз. Режущий диск попросту вязнет в материале.

Рез специальным диском выполняется очень осторожно. По одному и тому же срезу надо пройтись несколько раз

Резка алюминиевого трубопроката

Как резать чугунные трубы

Чугун отличается повышенной прочностью, но при этом является достаточно хрупким материалом. Для распиливания труб из чугуна рекомендуется использовать диски с алмазным напылением. Резать хрупкий материал болгаркой можно только по прямой линии.

Резка труб больших габаритов

Болгарка часто используется для резки труб большого диаметра. Крупногабаритные металлические изделия имеют более толстые стенки и большой вес. Для работы с большими металлическими заготовками удобнее выбирать диски большого размера.

Тяжелые неподъемные изделия требуется прочно установить на низких опорах или на ровной поверхности, чтобы при резке конечного участка они не изменяли своего положения.

При работе с большими трубами следует выбрать правильное направление вращения круга диска болгарки. Иначе инструмент трудно держать в фиксированном положении, и диск слишком быстро стачивается.

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Как разметить трубы для сваривания под углом (разметочное приспособление)

Здравствуйте, уважаемые читатели и самоделкины! Наверняка некоторым из Вас доводилось соединять круглые трубы под углом. Важным моментом, который обычно вызывает затруднения — это подготовка торцов труб и соответствующих отверстий для них. Без предварительной разметки подгонка «на глаз» займет много времени, и будет не очень точной. В данной статье автор YouTube канала «Wood Products» расскажет Вам, как можно изготовить разметочное приспособление для этих целей.

Эта самоделка весьма проста в изготовлении, и делается буквально из подручных материалов.

В недавней статье мастер уже рассказывал про изготовление копировальной линейки, принцип работы которой весьма похож, а готовую линейку можно приобрести на Алиэкспресс.

Однако, эти линейки могут работать только «в плоскости», и с их помощью не получится сделать копирование трехмерной формы.

Материалы. — Электроды — Пластиковые бутылки, старая велосипедная камера, ватные палочки — Наждачная бумага.

Инструменты, использованные автором. — Технический фен — Болгарка, дисковая шлифовальная насадка — Ножницы по металлу — Кусачки, пассатижи, напильник, ножовка по металлу, молоток, нож, маркер. Процесс изготовления. Итак, в качестве копиров мастер будет использовать сердечники от обычных сварочных электродов, с которых нужно удалить обмазку. Также прекрасно подойдет прямая стальная проволока 1,5-3 мм в диаметре, либо бамбуковые палочки. Чем меньше будет диаметр — тем выше получаемая точность разметки.

Электроды для этого дела слишком длинные, и их нужно разрезать на две части. После этого их поверхности шлифуются, а также зачищаются края от заусенцев.

Еще одним элементом конструкции послужит небольшой сектор от старой велосипедной камеры. Его длина должна быть от 1/2 до 3/4 высоты цилиндра.

Этот кусочек резины нужно надеть на пластиковый цилиндр. Чтобы это сделать, мастер сначала надевает его на трубу, а затем перекатывает с нее на цилиндр.

В качестве разделителей послужат ватные палочки, с которых автор срезает головки, и оставляет сами трубочки. Их количество должно быть таким же, как и стальных штырьков.

Этим трубкам нужно придать плоскую форму, сплюснув их пассатижами по всей длине.

Надев корпус на трубу, автор ставит на нем две метки. Они должны находиться в одной плоскости с осью цилиндра.

Параллельно этим меткам автор вставляет первый и второй штырек. Между ними вставляется плоская пластиковая вставка. Соблюдая соосность, таким способом вставляются все палочки, чередуясь с разделителями.

Приложив копир штырьками к боковой части трубы под углом 90 градусов, каждый пруток выдвигается до контакта с поверхностью по одному.

Сняв копир, мастер наводит линию, и можно срезать излишек материала.

В итоге стык двух труб хорошо получился с первого раза. Причем обработанную трубу автор разворачивает на 180 градусов относительно оси, для демонстрации результата.

А теперь немного более сложный вариант — подрезка торца трубы для установки в угол.

И здесь операция выполнена с первого раза. При разметке ответных отверстий, нужно будет учитывать толщину стенок труб.

Благодарю автора за простое, но полезное приспособление для удобной и быстрой разметки труб.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Другие инструменты для резки пластиковых труб

Их используют редко, когда под рукой нет никакого трубореза:

• Болгарка – для резки труб потребуется отрезной диск по металлу. Главным моментом при работе болгаркой является точное регулирование усилия, слишком сильно на инструмент давить нельзя.
• Электролобзик – это с наиболее удобный способ при отсутствии специальных ножниц. Здесь велика вероятность получить косой срез, поэтому для большей точности во время работы трубу необходимо несколько раз повернуть.

Чем категорически не рекомендуется резать трубы:

• Ленточная пила – ее лезвие движется слишком медленно и если оно недостаточно отсрозубое, велика вероятность повреждения внутреннего диаметра трубы, что ведет к сколам и трещинам.
• Циркулярный станок. Поскольку пластиковые трубы являются гибкими, проталкивание их в станок часто вызывает смещение трубы и удар, что опасно для человека, производящего распил.

Как ровно отрезать металлическую трубу

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;

профильные изделия для сборки ворот, козырьков, других металлоконструкций;

трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности – разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Несколько советов по резке труб

Использование такого инструмента как секатор или дисковый труборез не требуют особой подготовки, качественно работать ими легко. Совсем другое дело, когда приходится использовать подручные средства.

Работа ножовкой.

Выполнение перпендикулярного разреза

На тему как обрезать трубу под 90 градусов, существует несколько мнений. Как и в любом деле, многое зависит от правильности разметки. Самым надежным народным способом является использование бумажного листа или малярного скотча.

Со скотчем работать легче, нужно аккуратно, без заломов и перекосов, наклеить его по периметру трубы. Если обе стороны полосы четко сошлись, без сдвигов, значит, у вас уже есть 90º.

Изделие, перед тем как резать следует надежно закрепить, в противном случае труба будет проворачиваться, и распустить ровно у вас не получится. В идеале, конечно, лучше зажать в тиски, но на даче такая роскошь не всегда найдется. Трубу малого диаметра можно привязать к табуретке или столу.

Работа болгаркой.

К изделию большого диаметра нужно параллельно привязать 2 деревянных, опорных бруска, которые не дадут трубе проворачиваться. Удобнее всего крепить скотчем, несколько оборотов сделанных с обеих сторон разреза надежно зафиксируют изделие.

Гильотина для труб.

Возвращаясь к тому, как обрезать трубу большого диаметра, следует заметить, что ножовкой или болгаркой, такое изделие следует резать по секторам, постепенно.

В случае же с чугунной трубой инструкция немного иная:

• Нужно выполнить неглубокий надрез по периметру;
• После этого, зубилом и молотком «простучать» этот надрез;
• В определенный момент, труба должна лопнуть по разметке.

Косой разрез

В данной теме самым животрепещущим является вопрос, как обрезать трубу под 45 градусов. Среди народных методов существует уникальный способ разметки: нужно взять квадратный лист бумаги и аккуратно сложить его пополам по диагонали, после чего он оборачивается вокруг трубы сложенной стороной. Концы листа должны соединиться, а косая граница листа и будет меткой 45 градусов.

Еще одним альтернативным методом можно считать использование тазика с водой. Трубу опускают в воду под нужным углом. Граница сухого и мокрого участков отмечается и делается срез.

Стусло для угловой резки.

Но самым известным, простым и удобным приспособлением для углового реза является стусло. Данный инструмент представляет собой П-образное изделие, состоящее из планок. В двух противолежащих планках имеются точные разрезы под нужным углом. Труба закладывается внутрь стусла, закрепляется и режется ножовкой по уже готовой разметке.

На видео в этой статье вы можете найти еще несколько советов.
