Как работает культиватор торнадо

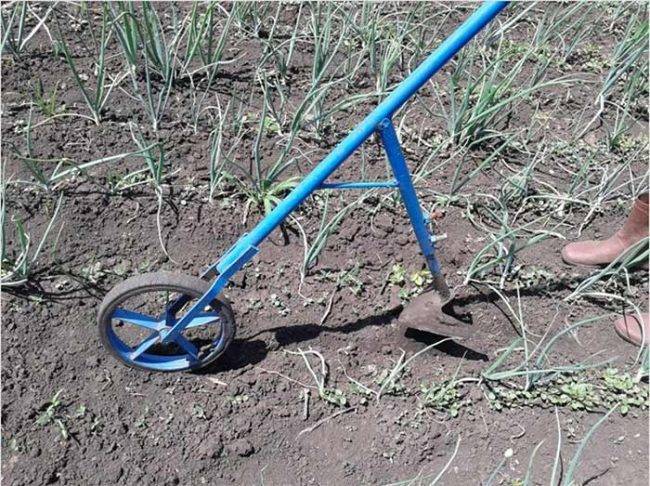

Вариант #2: плоскорез на базе велосипеда

Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

Для создания плоскореза необходимы:

• старый велосипед, которым уже никто не пользуется по прямому назначению;
• головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
• дрель, болгарка, ключи, сверла, болты и так далее.

От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

Что это за устройство, как работает культиватор

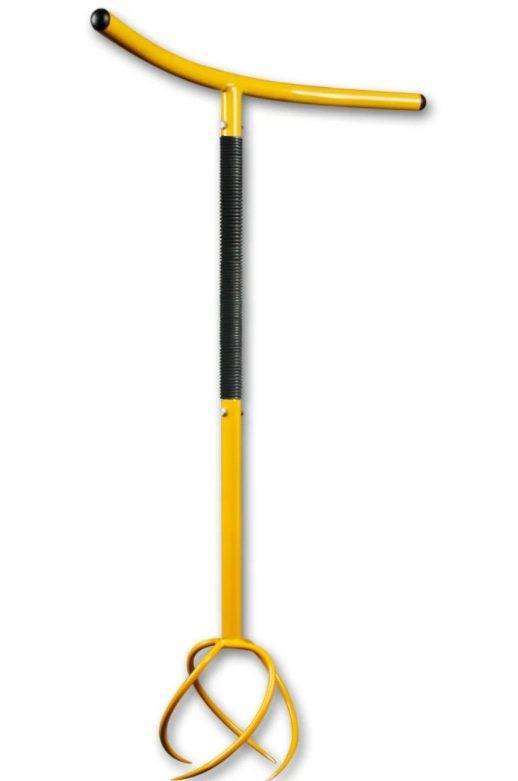

Говоря кратко, культиватор Торнадо — это корнеудалитель или разрыхлитель, экологически чистый мульти инструмент, обладающий несколькими функциями.

Ручной культиватор Торнадо по типу конструкции состоит из металлического стержня. С одной стороны стержня устанавливают рукоятку, аналогичную велосипедному рулю. Другой конец оснащают зубцами. Однако те самые зубцы имеют форму спирали, повернутые против часовой стрелки.

Важная особенность конструкции такого инструмента в корректировке стержня по росту. Из-за этого можно пользоваться инструментом дееспособному человеку с любым ростом, и даже ребёнку выше 1 метра.

Многие спросят, как правильно работает такой инструмент? Все просто — нужно установить перпендикулярно плоскости земли и поворачивать до полного погружения зубьев в почту.

Про работу культиватора торнадо снято много хорошего видео. К примеру, вот это:

Даже хрупкая девушка с легкостью обрабатывает гряды в несколько десятков метров именно таким культиватором. Интересно, что распределение нагрузки продуманно. Пользователь не надрывает спину, а работает всеми частями тела. Участвуют руки, спина, плечи, ноги и торс. Если есть распределение нагрузки, то вымотаться при работе с инструментом практически невозможно.

Специалисты советуют использовать на заброшенных или запущенных участках именно такой инструмент, ведь удаление сорняков и дикоросов — основная функция культиватора. По сравнению с тяпкой, данный культиватор сэкономит и время и силы. Нет необходимости в неудобном положении тела при работе, а также в периодических загибах и приседаниях.

Как на практике работают ручным культиватором и корнеудалителем торнадо показано на видео:

Если протестировать культиватор или корнеудалитель вместе с лопатой, то выяснится, что лопата в 4 раза медленнее обрабатывает землю

Причем, неважно кто именно пользовался инструментами, ведь при сравнении нужно выполнять хаотичные движения в определенном темпе

Правильная обработка почвы выполняется взрыхлением, а не перемещением пласта. Нарушается естественный слой и мелкая корневая система при агрессивной копке обычной штыковой лопатой. Правильное использование культиватора-корнеудалителя сохраняет нужную среду для будущих растений.

Преимущества, заявленные производителем:

1. Удаление сорняков — приятное простое дело. Нужно лишь погружать рабочие штыри культиватора вокруг сорняка.
2. Удобно избавляться от нежелательной растительности на грядах. Испортить подрастающий урожай таким инструментом невозможно.
3. Можно совершать те же действия, что и вилами, распределяя сорняки в компостные ямы или кучи.
4. Легко собрать, удобно хранить и просто перевозить с участка на участок.
5. Рабочие прутья или зубья выполнены из закаленной стали, устойчивы к коррозии.

Читать так же: Секреты успешного размножения рябины обыкновенной (красной)

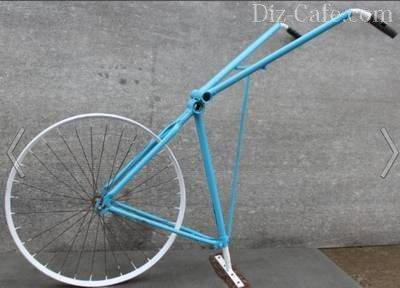

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

Для сборки вам понадобятся:

• передняя часть велосипедной рамы с колесом;
• рабочая поверхность двуручной пилы;
• инструменты.

1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
4. Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

Устройство, назначение и принцип действия

Данный инструмент состоит из трех частей: широкой рукоятки, выполненной с небольшим закруглением, так, что она похожа на велосипедный руль, грифа (прямая металлическая трубка) и рабочей области в виде длинных зубьев.

В первую очередь, узнав об этом современном гаджете, возникает вопрос: «Что можно делать ручным культиватором «Торнадо»?».

Ручной культиватор «Торнадо» является многофункциональным садовым инструментом, предназначенным для работы на земельных участках, с целью оптимизации и облегчения работы, с его помощью можно:

• вскапывать почву;
• разрыхлять землю;
• производить обкопку садовых деревьев и кустарников;
• удалять сорняки без повреждения корней культурных растений;
• производить аэрацию почвы;
• создавать лунки для посадки и многое другое.

Из приведенного списка видно, что это устройство предназначено для замены лопаты и тяпки, которые используют для выполнения определенного вида задач.

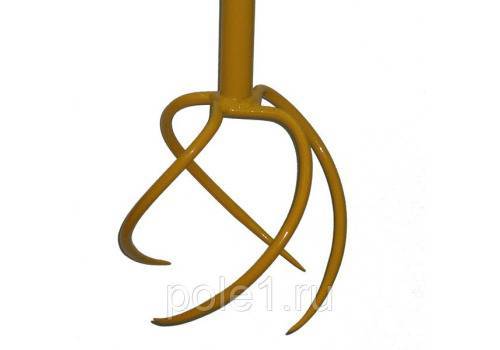

Работает данный инструмент следующим образом: острые, изогнутые зубья с легкостью входят в почву, захватывая землю, при подъеме зацепленный комок грунта рассыпается, обеспечивая равномерное покрытие грядки.

Таким образом, происходит культивация земельного участка и приведение его в культурный вид, как правило, дополнительного разравнивания грядок практически не требуется.

Использование данного инструмента облегчает работу с землей в несколько раз.

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.

Культиватор «Торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.

Таблица. Изготовление культиватора «Торнадо».

http://dachadecor.ru/sadoviy-inventar/kak-sdelat-kultivator-svoimi-rukami-neskolko-prostich-variantov-izgotovleniyahttp://diz-cafe.com/tech/samodelnyj-kultivator.htmlhttp://tokar.guru/instrumenty/kultivatory/kak-sdelat-v-domashnih-usloviyah-ruchnoy-kultivator-tornado.htmlhttp://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

голоса

Рейтинг статьи

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением

Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Ручной культиватор своими руками — значительная экономия ваших средств

Потому, что он позволяет не только комфортно разрыхлять почву, но и качественно удалять сорные растения не рассекая их корни, что препятствует размножению сорняков! Для этого вонзите культиватор зубьями в землю, проверните на 45 градусов, приподнимите, встряхните и все сорняки окажутся на поверхности. Нужно только выбрать их и можно продолжать работать дальше. Культиватор-корнеудалитель «Торнадо» станет вашим любимым «оружием» против сорных растений, которые вы будете легко удалять из земли.

Для экономии места при транспортировке и хранении, ручной культиватор выпускается в виде разборной конструкции состоящей из трех частей. Ему трудно конкурировать с мотокультиваторами, но зато он безопасен, не требует затрат при эксплуатации, относительно недорог, а на зиму вы сможете спрятать его в обычной кладовке, так как в разобранном виде он занимает совсем немного места (см.В фото).

Ручной культиватор «Торнадо» может заменить вам лопату, тяпку, вилы и другие орудия труда, связанные с обработкой и рыхлением почвы. И это отличный подарок любому дачнику!

Ручной культиватор Торнадо произвел настоящий фурор на рынке садовых инструментов. Его изобретатель Кривулин Виталий Николаевич разработал немало других сельскохозяйственных изобретений, включая предшественника культиватора Торнадо рыхлитель «Краб».

Основная задача этих изобретений – максимально облегчить труд садоводов и огородников, попутно улучшив качество обработки почвы. Рыхлить грунт, удалять сорняки, копать картошку – все это делать в разы быстрее, чем привычной лопатой с помощью специализированного ручного культиватора. Инструмент от Торнадо имеет улучшенную конструкцию, благодаря которой для обработки почвы требуются минимальные усилия со стороны человека. Всего несколько простых движений без наклонов, подъема тяжестей и других изматывающих движений. В работе задействован весь корпус, поэтому о ноющей пояснице, спине или руках можно не беспокоится. Работы ручным культиватором выполняются до 10 раз быстрее, чем обычной лопатой. Да, обработка земли может быть быстрой и совсем неутомительной!

Виды ручного культиватора Торнадо:

Основным движением при работе корнеудалителем будет проворот культиватора руками, при этом спина сохраняет прямое положение. А загнутые зубья подобно штопору легко врезаются на глубину до 20 см и захватывают сорняки, вытаскивая их с корнем на поверхность.

Чудо-лопата и картофелекопатель – рыхлят землю и будут незаменимы в копке картофеля. Основное движение при работе этим ручным культиватором – перемещение инструмента по гряде без его поднятия.

Рыхлители – легкое рыхление земли без нарушения почвенного баланса. Принцип использования такой же как и у корнеудалителей.

Каждый из видов ручного культиватора от Торнадо хорош в своем деле. Поэтому для максимальной эффективности на рынке представлены наборы ручных культиваторов Торнадо по выгодной цене. Покупая такой набор, Вы всегда будете иметь под рукой эффективный инструмент для любой задачи и выполните ее быстро и без усталости.

7 преимуществ ручного культиватора Торнадо:

-Надежная прочная сталь;— Возможность регулировки высоты культиватора в соответствии с ростом человека;— Разборный механизм обеспечивает легкую и комфортную транспортировку и хранение;— Порошковое окрашивание максимально продлевает срок службы культиватора;— Уникальная конструкция экономит ваши силы и время, делая основную работу за вас— При обработке почва сохраняет химический состав, баланс микроорганизмов;— Рыхлый верхний слой почвы обеспечивает циркуляцию воздуха и еще лучше питает растения.

Как сделать культиватор своими руками

Изготовить культиватор типа «Торнадо» можно своими руками.

Для этого потребуется:

• водопроводный тройник;
• два коротких отрезка трубы с резьбой под отверстия тройника для рукоятей ворота (руля) и один длинный — для несущей штанги;
• водопроводная муфта 1/2 дюйма;
• фланец с широким штоком;
• 3 ножа из инструментальной стали по 120х40х3 мм.

А каким бы культиватором стали пользоваться Вы?

СамодельнымПокупным

Собирают инструмент так:

1. Во фланец вставляют ножи.
2. Подсоединяют фланец к муфте, затем вставляют — водопроводную трубу;
3. Вкручивают в нижнее гнездо тройника трубу.
4. В боковые отверстия вставляют две рукояти, которые выполняют роль руля.

Принцип работы

Рабочую часть культиватора устанавливают на поверхность грунта

Ручной культиватор Торнадо использовать довольно просто:

• рабочую часть культиватора устанавливают на поверхность грунта;
• рукоятку поворачивают вправо, при этом происходит заглубление зубьев на 20 см;
• инструмент вытаскивают из почвы, не позволяя совершить обратный разворот;
• отряхивают от почвы и продолжают работу по тому же принципу.

На заметку. При обработке целины или дернистой почвы механическим культиватором участок рекомендуется разделить, прочертив квадраты размером 25х25см. Если работа с грунтом происходит в парнике или теплице, то рукоятки располагают под небольшим углом к поверхности земли.

Существует модельный ряд новинок ручного культиватора Торнадо:

• культиватор Торнадо-мини;
• культиватор картофелекопатель Торнадо;
• чудо-лопата Торнадо;
• супер-бур;
• садовые вилы;
• ручной культиватор с рычагом педалью;
• культиватор Торнадо «New».

Культиватор Торнадо в mini-версии представляет собой уменьшенную модель инструмента. Облегченный вес позволяет управлять агрегатом одной рукой, совершая ей поворотное движение. Основные функции: рыхление почвы в междурядье, прополка сорняков, копание лунок под посадки, обработка грунта возле кустарников и деревьев. Мини-устройство позволяет проводить рыхление почвы вокруг ягодников, например, клубники, цветников. С его помощью убирают мусор.

Ручной культиватор картофелекопатель Торнадо, помимо основных функций, способен также выкапывать корнеплоды. Перекапывая почву, инструмент подцепляет клубни и поднимает их на поверхность. Для этого его устанавливают вертикально и поворачивают вокруг оси. Специальным образом сконструированный ряд из 4-х зубьев вворачивается под куст картошки и выбрасывает картофелины наверх. Картофелекопалка Торнадо используется для выкапывания любых корнеплодов. Трудоемкая работа превращается в увлекательный процесс. Скорость работы заметно повышается. Картофелекопалкой ручной Торнадо можно выкапывать в три раза большее количество корнеплодов, чем обычной лопатой.

Культиватор картофелекопатель Торнадо

Чудо-лопата Торнадо – инструмент для обработки почвы. Конструкция чудо-лопаты Торнадо практически не отличается от аналогичных инструментов, Пахаря или Крота. Инструмент состоит из рабочих вил, стационарной рамы, оснащенной вилами, передним и задним упором, а также черенка. Грунт поднимается зубьями подвижного сегмента вил, разрыхление производится о штыри фиксированной части.

При копании обычной лопатой сильнее всего страдает спина, особенно поясница, так как усилие направляется вверх. Достоинством чудо-лопаты Торнадо является грамотное распределение нагрузки. Усилие направляется вниз, что снимает нагрузку с поясничного отдела позвоночника. Требуется в 10 раз меньше энергетических затрат. Инструменту под силу даже сухая и твердая земля, глубина обработки – 23 см. Чудо-лопата вытягивает сорняки с корнями, как и культиватор.

Виды приспособлений «Торнадо»

«Интерметалл» не остановился на выпуске одного культиватора. Дачникам, на радость, изготовитель предлагает следующие модели:

1. Ручной культиватор «Торнадо-мини» — это уменьшенная версия стандартной конструкции, он весит 700 гр., имеет размер 60 см в высоту. Предназначен для работы одной рукой. Имеет регулировку под рост. Обработка почвы осуществляется легким поворотом движения руки. Рыхление производится без оборота земельного пласта вокруг цветов, кустов ягод. Агрегат отлично справляется с сорняками и подготовкой лунок для посадки рассады.
2. Извлекатель сорняков «Торнадо» — это отличный корнеудалитель. Благодаря данной конструкции на участке больше не будут расти сорняки. Извлекатель устанавливается на сорняк, поворачивается ручка на 360 гр. по часовой стрелке. Больше не надо часами сидеть на корточках, пропалывая грядки. Инструмент легкий 900 гр. и имеет размер 95 см в высоту.
3. Рыхлитель почвы «Торнадо» — может выполнять сразу несколько функций. Он превосходно справится со взрыхлением почвы в междурядьях, удалит сорняки и сделает лунки для посадки лука и рассады. Обработать землю у стволов деревьев и кустов рыхлитель тоже сделает быстро и качественно. Его размеры и вес схожи с мини.

Схема сборки культиватора

Что представляет собой инструмент

Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

• окучивать грядки;
• прореживать;
• рыхлить почву между грядками.

Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

• лапы для прореживания и рыхления почвы;
• носок для резки и рыхления;
• окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
• диск игольчатый, он нужен, если почва покроется большой коркой;
• ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.

Как сделать культиватор своими руками

Изготовить культиватор типа «Торнадо» можно своими руками.

Для этого потребуется:

• водопроводный тройник;
• два коротких отрезка трубы с резьбой под отверстия тройника для рукоятей ворота (руля) и один длинный — для несущей штанги;
• водопроводная муфта 1/2 дюйма;
• фланец с широким штоком;
• 3 ножа из инструментальной стали по 120х40х3 мм.

А каким бы культиватором стали пользоваться Вы?

СамодельнымПокупным

Собирают инструмент так:

1. Во фланец вставляют ножи.
2. Подсоединяют фланец к муфте, затем вставляют — водопроводную трубу;
3. Вкручивают в нижнее гнездо тройника трубу.
4. В боковые отверстия вставляют две рукояти, которые выполняют роль руля.

Какими бывают культиваторы

Обрабатывать землю начали довольно давно. Когда огородно-дачный образ жизни был на пике, ручные культиваторы пользовались особой популярностью. Инструменты приобретали в заводском исполнении и делали своими руками. Особой популярностью сегодня пользуются такие виды ручных культиваторов:

• плоскорез. Изделие напоминает традиционную тяпку, но представляет собой механизированную версию;
• звездочный. Функционирование сводится к последовательному разрезанию почвы звездочками в виде ножей;
• культиватор «ёжики». Принцип действия аналогичен предыдущему варианту, но земля рыхлится с помощью стальных прутов в виде дикобраза;
• торнадо. Инструмент имеет схожесть с обычными вилами, но только прутья используются закрученные.

Применять культиваторы можно для ряда задач, таких как:

• рыхление почвы, что делает ее воздухопроницаемой;
• нарезка рядов для посадки огородных культур с последующей присыпкой;
• удаление сорняков;
• разбивание больших комьев земли и выравнивание грунта.

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

• лапы для рыхления грунта;
• специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
• окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
• игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
• подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Для сборки торнадо вам понадобятся:

• вилы;
• пластмассовая насадка для черенка;
• половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

1. Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
2. Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
3. Соединяют ручку и вилы. Инструмент готов.
