Как работает торцовочная пила

Торцовочная пила с протяжкой: какую выбрать, советы редакции

При выборе торцовочной пилы с протяжкой основными критериями являются следующие показатели:

Назначение.

Этот показатель определяет характер использования (периодический или профессиональный) и вид обрабатываемых материалов. Это в итоге отражается на технических характеристиках устройства (электрическая мощность) и его стоимости.

Диаметр пильного диска, доступного к установке на конкретную модель, определяет технические возможности инструмента, выражающиеся в толщине обрабатываемых заготовок.
Безопасность использования.
Габаритные размеры и вес.

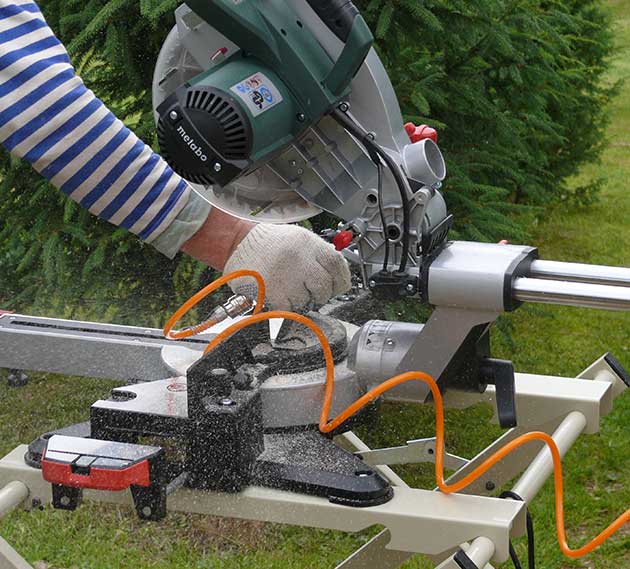

Использование дополнительного стола для торцовочной пилы делает работу более удобной

По мнению специалистов редакции Tehno.guru, при выборе модели торцовочной пилы, оборудованной протяжкой, следует обратить внимание на критерии, приведённые выше, а также на следующие характеристики:

наличие и размер упора, обеспечивающего поддержку заготовок во время обработки в заданном положении;
читаемость шкалы, размещённой на станине и поворотной площадке, а также возможность её перемещения для выполнения калибровки;
способность прижимов обеспечить жёсткую фиксацию обрабатываемой заготовки;
мобильность станка, его габаритные размеры и вес, что особенно важно при выполнении работ разъездного характера;
стоимость − она определяет надёжность и востребованность инструмента, поэтому является если не ключевым параметром при выборе модели, то уж точно не последним.

Наличие лазерной наводки особенно полезно начинающим пользователям

Для чего нужна торцовочная пила и как выбрать инструмент, видео обзор

При изготовлении столярных изделий требуется точность и аккуратность. Для того, чтобы добиться нужного результата и ускорить производственные процессы, пройден путь от изобретения стусла до создания торцовочной пилы. Об устройстве, принципе работы, применении и мерах безопасности

Торцовочная пила, ее еще называют торцовочно-усовочная пила, — это переносной станок, предназначенный для отрезания или запиливания под прямым или требуемым углом торца деревянной заготовки. Есть и стационарные модели, они устанавливаются на фабриках по серийному изготовлению изделий из легких сплавов, полимерных материалов, древесины и продуктов ее переработки. Название происходит от слияния слов «торец», что означает поперечный перпендикулярный или под углом срез, который имеет форму обрабатываемой заготовки, и «УС» — сокращение слов Угловой Стык.

Переносные торцовочные пилы устроены следующим образом: на горизонтальной цельнолитой станине с дальней от столяра стороны установлен кронштейн. Закрепленный на станине шарнирно, он может двигаться слева направо и в обратном направлении. Нужно такое вращение для запила под углом. На этом кронштейне, при помощи шарнирного соединения, позволяющего совершать движения вверх и вниз, устанавливается рычаг. Этот узел и есть «маятник». На маятнике закреплена дисковая пила с электродвигателем. Пильный диск устанавливается на вал ротора или приводится в движение через редуктор, либо при помощи ременной передачи.

В последнее время большим спросом у специалистов пользуются торцовки с «протяжкой». Это две горизонтально закрепленные на кронштейне штанги, вдоль которых может перемещаться рычаг с пилой. Устройство позволяет увеличить ширины реза.

Все современные торцовочные пилы снабжены мешками для сбора пыли. Вместо мешков при стационарном применении можно подключать пылесос.

Алгоритм работы довольно прост: оператор устанавливает заготовку на станину, делает разметку. Настраивает пилу на запил в нужном направлении, под необходимым углом. Затем включает пилу и опускает ее при помощи маятникового механизма на заготовку. Прикладывая незначительное усилие по направлению вниз происходит торцовка заготовки. (Поперечный срез).

Применяют торцовочные пилы для обработки различных материалов. От древесины до мягких цветных металлов типа алюминия и его сплавов. Для резки пластмасс и прочих полимерных материалов. Для каждого вида работ используются специальные пильные диски. Они отличаются видом, размером зуба, материалом режущей кромки, углом заточки (атаки).

Возможно использование торцовки и для резки черных металлов, но как правило, этого не делают. Поскольку для резки металла существуют специальные маятниковые пилы. На них устанавливаются абразивные диски или пилы, предназначенные для резки металла. Посадочные отверстия у них отличаются от размеров пильных, но умельцы при помощи самодельных адаптеров все таки приспосабливаются. При этом сильно рискуя сломать торцовку или получить травму.

Станины с поворотным столом.
Маятникового механизма.
Электродвигателя.
Рабочего инструмента — пильного диска.

Есть конструктивные особенности и области применения. Так некоторые пилы имеют:

Механизм протяжки.
Лазерный маркер. Отмечающий леску реза.
Местное освещение. Подсветку.
Систему пылеудаления.
Транспортирные указатели углов и линейную разметку.

Условно их можно разделить на три группы:

Маломощные, до 1 Квт. Применяются для мелких работ в багетных мастерских, изготовления авторской мебели, в быту.
Торцовки средней мощности, от 1 до 1.5 Квт. Работают ими на стройках, отделочных работах, в частых мастерских.
Самые мощные, от 1.5 Квт и выше. Профессиональное оборудование стационарного или комбинированного вида. Имеет систему настроек аналогового или электронного типа, высокую степень точности и защиты от травм и поражения током. Могут использоваться при длительной беспрерывной работе. Стоят дорого.

Наиболее популярные марки торцовочных пил:

Bosch;
Metabo;
Makita;
Hammer;
Энкор;
Dewalt.

Каждый производитель преподносит свои изделия как уникальные, не имеющие конкурентов по отдельным характеристикам и надежности. В большинстве случаев, это просто маркетинговые приемы для повышения интереса.

Назначение и принцип работы торцовочной пилы

Инструмент такого типа необходим при работе по дереву. Торцовочная пила поможет сделать идеально ровный рез заготовочного материала под разным углом. Именно с таким агрегатом делают наклонный рез.

Многофункциональный инструмент особенно полезен при чистовой отделке. С его помощью можно заготовить наличники дверного полотна и другие элементы, требующие точного реза. Применяется агрегат еще и в производстве мебели.

Качественная модель торцовочной пилы может заменять собой и распиловочный станок. Ее конструкция состоит из дисковой пилы, опорной плиты, защитного кожуха, рукоятки управления, упоров. Протяжка регулируется при помощи направляющих. В нерабочем состоянии пила покрывается корпусом кожуха за счет блокировки шпинделя.

Возможности бензопилы

Нужно отметить мнофункциональность в работе бензопилы, потому что с ее помощью можно пилить не только лишь древесную породу, да и пеноблоки, газобетон, ракушняк, ДСП, и даже камень. Для распила ствола следует ориентироваться на ширину шины и поперечник дерева. Естественно, трудно и длительно пилить толстое дерево сабельной пилой, но при наличии терпения может быть. Если появилась необходимость распилить ДСП, то лучше использовать спец инструмент, который не будет оставлять сколы на краях, но если такого под рукою нет, то можно пользоваться цепной бензопилой с малой мощностью, так будет проще держать под контролем ровность косильной лески.

При валке деревьев принципиально соблюдать меры безопасности, потому что хоть какое замешательство может привести к травме. Процедура последующая:

Достать бензопилу из проделанного надреза;
Выключить бензопилу;
Опустить вниз;
Покинуть рабочую зону, беря во внимание направление падения дерева.

Самостоятельное изготовление из дисковой пилы

Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.

Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.

Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.

Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.

Примерный безремонтный срок работы самодельного оборудования – до трёх лет.

В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.

В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45о.

Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.

Основные технические характеристики

У любого электрического инструмента и технологического оборудования основными показателями использования являются заявленные технические характеристики. Для торцовочных пил ими являются:

Электрическая мощность. Одна из важных характеристик, определяющая производительность, допустимый диаметр пильных дисков, а также габаритные размеры и вес.
Число оборотов шпинделя. От этого параметра зависит чистота реза обрабатываемой заготовки.
Диаметр используемого диска. Эта характеристика заложена конструктивными особенностями устройства, определяющими этот параметр как размерами корпуса, так и мощностью электрического двигателя. На бытовых моделях, как правило, используются диски наружным диаметром 250 мм и посадочным – 30 мм, у профессионального оборудования наружный диаметр может быть больше.
Ширина пропила зависит от размера пильного диска, обусловленного конструкцией конкретной модели
Параметры пропила. Этот показатель зависит от диаметра пильного диска, а также наличия функции протяжки, позволяющей обрабатывать широкие заготовки, что достигается наличием специальной стойки и механизма подачи диска вдоль линии реза.
Тип двигателя. Оборудование данного типа комплектуется двумя видами электрических двигателей (асинхронные и коллекторные), различающихся в периодичности обслуживания и гарантийных сроках эксплуатации.
Вид передачи. Рассматриваемые устройства могут оснащаться зубчатой или ременной передачей. Второй вариант используется на стационарно устанавливаемых моделях и отличается низким уровнем шума, но требует контроля натяжения ремней. Зубчатая передача надёжна при использовании и исключает возможность проскакивания во время работы, но отличается повышенным уровнем шума и возможностью появления вибрации.
Параметры поворотной системы. Эти характеристики задаются возможностями поворотного стола и имеющихся на нём упоров.
Системы безопасности. Системы безопасности на подобных устройствах обеспечивают отключение электродвигателя в случае его перегрева или заклинивания пильного диска, обеспечивают плавный пуск и блокировку при замене диска, а также защиту от токов короткого замыкания и жёсткую фиксацию обрабатываемых заготовок.
Дополнительные опции. В данной категории могут быть предложены такие функции, как подсветка рабочей зоны и лазерная указка, ограничение глубины пропила и поддержание заданной частоты вращения пильного диска под нагрузкой.

Чем выше электрическая мощность, тем больше масса торцовочной пилы, а также её стоимость.

Наличие лазерной указки упрощает выполнение намеченных операций

Плюсы и минусы торцовочных пил

Рассмотрим преимущества и недостатки основных разновидностей торцовочных пил с протяжкой.

Базовая торцовочная пила

Разрезы: Поперечные и скошенные, но без наклона для резки под углом.
Плюсы: Хорошая базовая пила для работы на стройплощадке. Относительно недорогой, легкий, удобный для переноски и установки.
Минусы: Невозможно резать фаски. Ширина и глубина реза ограничены радиусом действия лезвия.
Пример модели: Makita LS1030N, прибл. 180 долларов США

Составная торцовочная пила

Разрезы: Поперечные, угловые и наклонные в одну сторону для обрезки фаски. Некоторые наклоняются в обе стороны.
Плюсы: Делает все основные разрезы.
Минусы: ширина и глубина реза ограничены радиусом действия лезвия. Наклон в одну сторону означает, что вам нужно сделать несколько скосов, перевернув заготовку.
Пример модели: Delta 36–255L TwinLaser, с двойными лазерными направляющими линиями для точной резки, прибл. 350 долл. США

Торцовочная пила скольжения

Разрезы: Поперечные, угловые, наклонные и скользящие.
Плюсы: Делает все основные разрезы. Механизм скольжения увеличивает режущую способность.
Минусы: наклон в одну сторону означает, что вам придется делать несколько резов, перевернув заготовку.
Пример модели: Porter-Cable 3807, прибл. 470 долл. США

Торцовочная пила с двойным скосом скольжения

Разрезы: Поперечные разрезы, углы, скосы с обеих сторон и направляющие.
Плюсы: Выполняет все прямые, косые и скошенные пропилы. Не нужно переворачивать работу с ног на голову.
Минусы: Многочисленные корректировки для исправления; более дорогой.
Пример модели: Dewalt DW708, прибл. 600 долларов США

Аккумуляторная раздвижная торцовочная пила

Разрезы: Поперечные, углы наклона, скосы в одну сторону и направляющие — все работает от аккумулятора.
Плюсы: аккумулятор означает, что его можно использовать на объектах, где электричество еще не было подключено.
Минусы: самая большая батарея на 24 В все еще может быть недостаточно большой для полноценной работы без подзарядки.
Пример модели: Bosch 3924, прибл. 350 долл. США

Нюансы изготовления торцовочных пил своими руками

При наличии свободного времени, умении работать с различным видом оборудования и инструмента, а самое главное, имея желание, торцовочную пилу можно изготовить самостоятельно. В этом случае необходимо знать основные нюансы, которые необходимо учесть при выполнении работ, а именно:

торцовочная пила – это травмоопасный инструмент, поэтому без наличия защитного кожуха и надёжных элементов крепления устройства такого типа нельзя запускать в эксплуатацию;
рабочая поверхность, по которой будет перемещаться обрабатываемая заготовка, должна быть ровной;
для аварийной остановки пилы должна быть предусмотрена специальная кнопка или тумблер отключения;
используемые материалы и оборудование должны быть в хорошем состоянии и технически исправны.

Вариант изготовления торцовки с использованием ручной дисковой пилы

Вариантов изготовления торцовки по дереву может быть большое количество, подобная конструкция зависит от имеющихся материалов и запасных частей. В этом видео вы сможете познакомиться с последовательностью действий по самостоятельному изготовлению инструмента.

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей

Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала

Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.
Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Торцовки среднего класса

Эти инструменты пользуются наибольшей популярностью на рынке. Они могут применяться как для решения бытовых задач, так и для профессиональной работы.

Hammer STL1200/210C

Комбинированная чешская пила с дополнительным распилочным столом идеально подходит для обработки дерева толщиной до 60 мм. Удобство работы достигается за счет качественной сборки, правильно функционирующего пылесборника и приличной высоте хода диска (12 и 5,5 см).

Преимущества:

Долговечность.
Эргономичность.
Не заклинивает на высоких оборотах.

Недостатки:

Плохая точность реза (винт-фиксатор в процессе закручивания сдвигает поворотный стол).
Легкая станина, из-за которой инструмент нужно дополнительно придерживать при работе.

Makita LS1040F

Пила Макита обладает простой и функциональной конструкцией. Алюминиевый приемный стол оборудован высокоточной линейкой. Патрубок для отвода стружки расположен в нужном месте, благодаря чему рабочая зона всегда остается чистой. Защитный кожух выполнен из прозрачного пластика, что обеспечивает отличный обзор. Указанные достоинства в сочетании с мощным двигателем и 255-мм диском гарантируют высокое качество работы с деревом, пластиком, ДСП и алюминием.

Плюсы:

Поворот плиты на 52* вправо и 45* влево.
Точный рез.
Долговечность.

Минусы:

Отсутствует плавный пуск.

Bosch PCM 8 S

Пила с протяжкой Bosch оснащена экономичным и оборотистым движком, а также двойной направляющей для обработки заготовок шириной до 282 мм. Алюминиевый корпус, регулируемый лазерный луч и качественный пылесборник обеспечивают комфортабельную работу оператора.

Достоинства:

Точная разметка.
Идеальная настройка углов.

Недостатки:

Тусклый лазер.
Отсутствие точного среза при повторной протяжке.
Высокая цена.

Аккумуляторные торцовочные пилы

В последнее время бурно развивается и захватывает свою долю рынка сегмент электроинструментов с питанием от аккумуляторов. И если в случае шуруповертов, дрелей и даже УШМ преимущества независимости от сетевых шнуров вполне очевидны, то с тяжелой техникой, к которой относятся торцовочно-усовочные станки, все не так на виду.

Аккумуляторные торцовочные пилы выпускаются под брендами DeWALT, AEG, Metabo, Makita и др. Спектр сетевых инструментов много шире, их производят десятки брендов, включая российские. Чем же привлекательны квазиавтономные инструменты с питанием от батарей? Даже если электричество на стройплощадке имеется, в 50-метровом удлинителе нередко возникают ощутимые потери, что чревато снижением мощности инструмента и перегревом пильного диска. Кроме того, напряжение в сети может просаживаться, а частота «гулять», порой в широких пределах. Аккумуляторный инструмент в этом смысле более надежен. К тому же легче перенести не слишком увесистый станок, чем целый день носить к нему 6-метровые доски.

Ресурс работы на одной зарядке у аккумуляторных «торцовок» сегодня не так мал, как может показаться с первого взгляда. У основной массы станков емкость аккумулятора – в пределах 5 А-ч, напряжение 36 В, масса инструмента в диапазоне 10-16 кг (кстати, масса сетевых станков может достигать 40 кг, их не очень-то потаскаешь с места на место). На что хватает свежезаряженного аккумулятора? Одна из моделей Metabo тянет до 200 резов бруса из мягкой древесины сечением 60×60 мм – этого может хватить, например, на обрешетку при строительстве деревянного дома. А некоторые модели от DeWALT без подзарядки обрезают те же 200 брусьев, но сечением уже 50×150 мм.

Аккумуляторы работают с двумя напряжениями (18 и 54 В, при этом подойдут на некоторые разновидности инструмента на 36 В). При подключении к соответствующему устройству они автоматически выдают нужное напряжение. По критерию жизненного цикла (количеству циклов заряд-разряд) они соответствуют прежним литий-ионным аккумуляторным батареям, ибо содержат те же ячейки. Новыми аккумуляторами можно запитывать бесщеточные двигатели мощностью до 2 кВт.

ПИЛЬНЫЕ ДИСКИ

Работать лучше всего дорогим брендовым диском для поперечного пиления – он и точность дает высокую, и служит дольше. Если обычные гвозди современные диски, как правило, могут разрезать, то на саморезе оснастка точно раскрошится. А на заляпанных застывшим цементом досках быстро затупится. Поэтому можно посоветовать приобрести дополнительно дешевый пильный диск для обработки «вторичных» материалов.

В большинстве случаев оптимальные результаты достигаются при следующих профилях зубьев:

• переменный (поочередное отклонение боковой режущей поверхности влево-вправо от плоскости диска);
• прерывистый (чередование прямых зубьев и просветов).

В комбинированном диске на несколько скошенных зубьев приходится один плоский зачищающий: это улучшает чистоту реза пластика и ламината. Разнонаправленные зубья (с вершинами, поочередно скошенными в разные стороны) позволяют избегатьсколов при обработке фанеры, ДВП, ДСП. Число зубьев выбирается из нужного соотношения производительность – точность. С увеличением числа зубьев растет точность реза, но повышается и нагрузка на двигатель, уменьшая производительность. Поскольку для торцовочных станков производительность редко бывает приоритетной, зубьев лучше всегда иметь побольше. Логично ориентироваться на твердосплавные пильные диски – они хоть и заметно дороже ординарных из быстрорежущей стали, но служат на порядок дольше, сохраняя остроту режущих граней. В мелкосерийном производстве (например, дверей) напайки (обычно из сплава кобальта и карбида вольфрама) по мере затупления из экономии подтачивают алмазным инструментом, при этом выгоднее приобретать оснастку с напайками покрупнее.

Пильный диск характеризуется в первую очередь своими диаметрами – внешним и посадочным. Если последний, за редким исключением, равен 30 мм (встречаются также 25,4 и 32 мм), то первый отличается большим разнообразием. Но и при таком богатстве все же выделяются наиболее распространенные размеры: 210, 250 и 305 мм. Встречаются также диски 190, 205, 216, 254, 255, 260, 300, 315, 355 мм.

Устройство и принцип действия

Принцип деяния торцовочной, дисковой и маятниковой пилы идентичен, различия их исключительно в конструкции, выражающейся в способе использования (мобильное или стационарное), также типах применяемых дисков. Главные элементы торцовочной пилы по дереву приведены на следующем рисунке.

Конструкция и главные элементы изделия

Работа торцовки осуществляется таким макаром:

при подаче напряжения на электрический движок он начинает вертеться, и его вращательное движение передаётся на механический редуктор;
на валу редуктора имеется место посадочное, на которое устанавливается пильный диск;
диск начинает вертеться вместе с валом редуктора после подачи напряжения на электродвигатель;
для безопасности использования пильный диск закрыт защитным кожухом;
для приведения в соприкосновение с обрабатываемой заготовкой употребляется ручка, для возвращения в изначальное состояние – возвратная пружина;
надёжность фиксации на рабочую поверхность обеспечивает станина, на занят} размещены элементы фиксации заготовки (поворотный стол, упоры, вставка и т.д.);
включение и выключение устройства осуществляется при помощи кнопок управления (на рисунке не показаны), не считая того средств защиты (от заклинивания и тока КЗ, перегрева и других аварийных ситуаций).

Запил погонажных деревянных изделий с применением торцовочной пилы значительно увеличивает производительность труда на данной операции, в особенности в масштабах огромного строительного объекта
