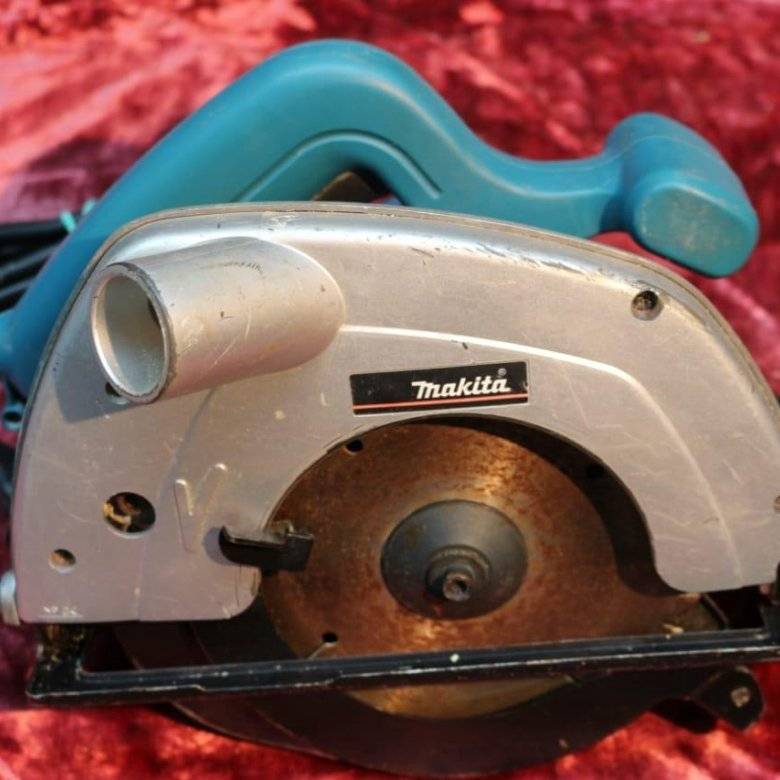

Как разобрать циркулярную пилу Makita 5604r

Проверка внутренних деталей

Разборка циркулярной пилы – это довольно сложный процесс, для каждого отдельного устройства он индивидуален. Тем не менее, если со шнуром и щетками все в порядке, а аппарат по-прежнему не работает, разбор корпуса неизбежен.

Регулятор напряжения для циркулярной пилы.

Корпус большинства подобных электроприборов состоит из двух скрепленных половин с продольным швом между ними. Сняв диск и открутив болты и прочие крепления, аккуратно раскрываем оболочку, стараясь не повредить внутренние элементы и не привести к еще более серьезной поломке.

Вне зависимости от бренда и качества сборки, одним из самых уязвимых мест подобных агрегатов является кнопка включения питания. Ее неисправность – очень распространенная причина проблем функционирования.

У большинства моделей эта кнопка обычно расположена в ручке аппарата. Раскрутив и разъединив корпус, можно получить к ней прямой доступ. Проверяем исправность выключателя при помощи тестера. Если замыкание контакта при нажатии отсутствует, кнопку заменяем.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

• Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
• Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
• Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться леска разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Как устроена циркуляционная (дисковая) пила

Данный электрический инструмент складывается из таких составных частей:

• снаружи находится кожух, предназначенный для защиты. Опилки выбрасываются через отверстие в нем;
• далее вы увидите наличие корпуса пилы. Внутри располагается электрический двигатель с пусковой кнопкой. Есть такие подвиды циркуляционных пил, в которых предусмотрена возможность работы без электрической сети. Они имеют аккумуляторные батареи, которые находятся сверху корпуса;
• снизу есть еще один кожух, он двигается в отличие от первого. Его задачей является закрытие режущего элемента, когда вы достаете его из заготовки;
• непосредственно диск пилы. Гайкой или болтом он прикреплен на вал при редукторе;
• чтобы не использовать специальные дополнительные устройства для достижения ровного пропила, было устроено применение параллельного упора;
• весь механизм стоит на опорной плите, так называемой подошве. Используя ее, вы можете размещать циркуляционную плиту под необходимым вам углом;
• глубина может изменяться при помощи специального регулятора. Другим таким же приспособлением регулируется угол, на который наклонена опорная плита;

Принцип, по которому работает дисковая пила, такой. Электрическое питание, либо же питание от аккумулятора, попадает на пусковую кнопку агрегата. При этом цепь разрывается. При включении кнопки происходит поступление электрического тока к электромотору.

Таким образом электродвигатель запущен. При помощи редуктора к пильному диску передается электровращательное движение. Теперь вы приступаете к распилу деревянных частей, установив подошву дисковой пилы непосредственно на заготовку.

Алгоритм обнаружения неисправностей

Причиной выхода из строя пилы или ухудшения ее эффективности могут быть:

• Засорён всасывание крышки топливного бака;
• Воздухозаборник карбюратором из-за разрушения прокладки или ослабления резьбовых крепежных элементов;
• Механическое заклинивание съемного пылевого оборудования и другие мелкие дефекты.

Перед разборкой убедитесь, что требуется капитальный ремонт.

Скорее всего, вы не сможете самостоятельно собрать новую бензопилу после ремонта с оригинальным качеством. В конструкции современных бензопил часто используют пресс-фитинги горящих деталей, которые имеют минимальную ремонтопригодность.

Даже частичный анализ бензопилы с помощью удобного инструмента может привести к нежелательным последствиям. В большинстве случаев разборка может быть ограничена демонтажем одного блока или системы.

Этот список включает в себя:

• Шатун и поршневая группа;
• Карбюратор;
• Механизм сцепления;
• Цепь привода звездочки

Выбор модели по цене: Skil 5740 LA

Это оборудование, мощность которого составляет 700 ватт, характеризуется 4300 оборотами в минуту. Стоимость инструмента равна 3700 руб., посадочный диаметр – 16 миллиметров, глубина пропила – 40 миллиметра. Если вам необходимо выполнить прямолинейный аккуратный пропил в дереве любой породы, то можно воспользоваться данной моделью. Несмотря на скромные характеристики, данное оборудование обладает другими внушительными преимуществами, среди которых. эргономичный дизайн, удобная ручка, компактность и незначительный вес – 2,4 килограмма. Для предотвращения случайного запуска в инструменте используется блокировка кнопки включения. Повышенная устойчивость гарантируется металлической широкой опорой большого размера. Для хранения ключа имеется специальный отсек.

Обзор моделей

На сегодняшний день существует множество популярных и производительных моделей маленьких циркулярных пил. Они пользуются большой популярностью, так как отличаются функциональностью и небольшими габаритами. Стоит рассмотреть небольшой рейтинг наиболее популярных моделей.

Под маркой Skil выпускаются неплохие инструменты бюджетного класса. Они отличаются посадкой в 10 мм и пилящим диском большого диаметра (89 мм). Этот популярный инструмент может беспроблемно выдерживать внушительные нагрузки, поскольку отличается высочайшим качеством исполнения.

Продукты Skil можно смело сравнивать с дорогостоящими экземплярами от более известных и крупных брендов. Они ориентированы не только на бытовое, но и на более серьезное применение.

Многие мебельщики обращаются к таким инструментам, поскольку они показывают высочайшую производительность и не требуют постоянного ремонта.

Одной из самых популярных моделей бренда Skil является экземпляр с маркировкой 5330. Этот инструмент идеально подходит в качестве профессионального.

Однако он имеет и такие минусы, как:

• внушительный вес;
• не самая лучшая эргономика;
• высокая стоимость на определенные – даже за самую простую пилу придется выложить не меньше 2 тыс. руб.

Основные проблемы и их причины

Циркулярная пила – это очень удобный и практичный инструмент, позволяющий реализовать массу способов обработки древесины. С ее помощью можно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям излишки материала. Такой прибор незаменим при работе на высоте, в тесных и труднодоступных местах, где бессильны крупногабаритные и стационарные аналоги.

Как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Специалисты выделяют два основных класса: промышленные и бытовые. Промышленная дисковая пила предназначена для эксплуатации в условиях продолжительной интенсивной нагрузки, а бытовая считается низкокачественным инструментом, для которого выход из строя – обычное дело.

Схема устройства зуба дисковой пилы.

Именно с последним типом устройств чаще всего приходится иметь дело при работе в домашних условиях. Бытовые пилы рассчитаны на периодическое непродолжительное использование, но даже это не спасает их от частых поломок. В этих электроинструментах, как правило, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Есть только кнопка включения.

Такой инструмент особенно уязвим перед различными неисправностями и может сломаться в любой момент. Основные причины, по которым это может произойти:

• короткое замыкание;
• чрезмерная нагрузка на двигатель;
• неаккуратное обращение;
• сильное давление;
• работа с затупленным пильным диском;
• эксплуатация инструмента не по назначению.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

1. Завести диск на место и одеть его на втулку шпинделя.
2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Циркулярка своими руками

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или OSB, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Возврат циркулярной пилы ненадлежащего качества (бракованной)

Товаром не надлежащего качества, или бракованным считается тот, у которого имеются отклонения от нормального.

Брак, если

• Имеются отклонения во внешнем виде от нормального, либо не полная комплектация;
• Имеются недостатки, из-за которого циркулярная пила не способна удовлетворить предполагаемые потребности покупателя;
• Имеются недостатки, препятствующие выполнению прямого функционального назначения товара;
• Характеристики отличаются от заявленных в сопроводительной документации;
• Параметры не соответствуют ГОСТ или ТУ, согласно которых велось производство товаров.

Основания для возврата

Брак бывает разных видов.

Вид	Описание
Обычный	Качество изделия не соответствует нормам, которые установлены для него
Существенный	Дефекты сложно убрать, для этого могут потребоваться высокие затраты времени и денежных средств
Явный	Брак этого вида обнаруживается при выполнении обычного осмотра. Также его выявляют на стадии технического контроля
Скрытый	Данный вид брака обнаруживается во время эксплуатации товара или при длительном хранении

Любой из вышеприведенных видов брака позволяет вернуть циркулярную пилу в магазин или другую торговую точку.

При этом отсутствует возможность вернуть товар в следующих случаях:

1. Если брак возник из-за действий покупателя;
2. Если покупатель был заранее проинформирован о имеющихся недостатках;
3. Если срок действия гарантии закончен.

Гарантийный срок – это период, в течение которого производитель или продавец предоставляют покупателю право на возврат некачественного товара. Он устанавливается на каждую вещь отдельно, в зависимости от характеристик того или иного товара и требований законодательства.

В гарантийный срок входит:

• гарантия от производителя – которая устанавливается производителем в соответствии с законодательством (например, в ГОСТ);
• гарантия от точки продажи – которая должна быть не меньше срока, который указал производитель.

Покупатель может вернуть товар в течение двух лет после покупки, даже если гарантийный срок закончен. Однако для этого необходимы серьезные основания. И процедура возврата в таком случае будет сложной.

Права покупателя

Если циркулярная пила будет ненадлежащего качества, то есть будут выявлены нарушения, дефекты, то согласно статьи 18 Закона «О защите прав потребителей» покупатель имеет право на ряд требований.

Покупатель имеет право на:

• На возврат и получения денег;
• На обмен товара на новый с теми же заявленными характеристиками;
• На проведение ремонта на бесплатной основе;
• На обмен на товар с другими характеристиками с оплатой разницы в цене
• По согласованию сторон на снижение цены на товар равным величине найденного брака.

Важно учитывать, что выбор одного из вышеперечисленного пункта должен осуществлять покупатель, но никак не продавец

Порядок действий

Если после покупки будет выявлен брак циркулярной пилы, то первое, что должен сделать покупатель – это обратиться к продавцу. На начальном этапе стоит попробовать договориться с ним устно, если же ничего не выйдет, то необходимо перейти к серьезным действиям.

Восстановление при загрузке

Разборка стартера для замены шнура для опытного пользователя не является проблемой, но пластиковый корпус в большинстве случаев не подлежит ремонту. Ассортимент китайских бензопил является в основном копией самых популярных европейских моделей, поэтому мы разбираем китайские бензопилы по стандартной схеме.

Изношенные части пылесборника не ремонтируются.

• Дома вы можете укоротить новую цепь для установки на более короткий автобус.
• Ресурс фирменных шинных компонентов равен ресурсу трех пылевых цепей.
• Эта цифра может быть значительно уменьшена путем неправильного выбора шага цепи или чрезмерного износа короны ведущей звездочки.

Типоразмеры и расшифровка

Для того, чтобы выбрать подходящий вариант для замены, требуется узнать его типоразмер. На конусе присутствует специальная маркировка, где:

• Первые числа (через тире) — варианты размеров хвостовика, которые допустимо устанавливать на изделие в миллиметрах.
• Буква и цифра следом — это калибровка конуса. Выделяют 9 разных показателей.
• В некоторых случаях на конусе после буквы могут быть написаны цифры в виде «1×1» (цифровые значения зависят от модели), таким образом указываются параметры резьбы. Величина указывается в миллиметрах или дюймах.

На некоторых изделиях бывает немного иная маркировка (например, 4 — 15 мм ½ — 22 UNF). В подобном случае подразумевается, что показатели 4 — 15 мм — это диаметр допустимых для использований бит, ½ – размер резьбы в дюймах, а 22 — это количество витков в одном дюйме.

Тиски могут понадобиться в серьезных случаях

Быстрозажимное крепление

Для разбора патрона с быстрозажимным креплением выполняют действия по следующей схеме:

• Отвернуть резьбовое крепление при помощи шестигранника в виде буквы Г.
• Вставляют ключ короткой частью в цилиндр, чтобы зафиксировать кулачки.
• На малых оборотах включают и выключают изделие, в результате фиксация ослабнет, что позволит убрать зажимной цилиндр.

Описание, общая информация

Шуруповерты «Makita» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Ремонт кнопки шуруповерта «Makita»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

• кнопки пуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Основные характеристики модели

Описываемая выше циркулярная пила «Макита 5704» обладает посадочным диаметром диска, который составляет 30 мм. Регулировки оборотов в оборудовании нет. Весит устройство 4,6 кг. Перед покупкой агрегата необходимо ближе ознакомиться с техническими характеристиками.

Например, циркулярка не имеет функции поддержания постоянных оборотов под нагрузкой. Длина кабеля обеспечивает комфортную работу, этот параметр составляет 2,5 м. Вы не сможете воспользоваться возможностью работы с направляющей шиной, этого функционала в устройстве нет, как и плавного пуска. Под прямым углом вы сможете проделать пропил, максимальная глубина которого составляет 66 мм.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Стоимость расходных запчастей

Диск на «Макита 5704» выступает в качестве одного из самых часто приобретаемых среди остальных расходных элементов. Рекомендуется заранее приобрести сразу несколько штук с запасом, кроме того, понадобится диск для выполнения разных видов работ. По способу распиловки оснастка различается, она может быть предназначена для раскроя поперек или вдоль волокон.

На сегодняшний день можно приобрести диски для твёрдых и мягких материалов, первые из которых изготавливаются с твердосплавными зубьями. Если оснастку подобрать правильно, то это будет гарантировать чистый и быстрый рез. Циркулярка «Макита 5704» оснащается пильным диском с размерами 190 x 30 мм. Заплатить за такой диск придётся 571 руб. Если же выбирать диск по древесине с такими же размерами, его цена составит 649 руб. Пильный диск от производителя Dewalt обойдется в 3000 руб. Количество сегментов в нём равна 40, тогда как посадочный диаметр равен 30 мм.

Пильный диск по дереву с маркировкой Makita B-29206 обойдется потребителю в 1900 руб. Он обеспечивает чистый рез и имеет посадочный диаметр, равный 30 мм. Количество сегментов у него равно 24. Оптимального реза по дереву можно добиться с помощью диска «Профи», он имеет 36 сегментов и обеспечивает посадочный диаметр, равный 30 мм. Его стоимость равна 903 руб.

Конструктивные элементы бензопил

Все бензопилы схожи по структуре, независимо от того, сделаны ли они в Европе (ECHO, Stihl, Husqvarna) или дома (Cedar, Urals) Основные элементы расположены внутри корпуса — топливный бак и двигатель, а снаружи — стартер, рукоятка, часть пилы (шины) с цепью. Резким рывком кабеля запускается двигатель, и это лезвие пилы.

Для начала предлагаем вам ознакомиться с видеоклипами, в которых показано, как устроена бензопила и как она работает:

Время от времени в пилах возникают неисправности, требующие разборки. Что может случиться с таким простым механизмом, как бензопила? По крайней мере, следующее:

• Прекращает запуск;
• Начинается, но скоро останавливается;
• Он перестает функционировать в контексте;
• Теряет силу;

Большинство проблем связано с отказами двигателя (топливная система, система выпуска отработавших газов, зажигание, часть цилиндра с поршнем) или неисправностями других систем и компонентов (сцепление, цепной тормоз, шина, система смазки). Рассмотрим наиболее распространенные неисправности и способы их устранения.

Рабочая бензопила запускается одним рывком и не проходит резку
