Как разобрать перфоратор зубр

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Бур/сверло застряло в стене — как быть

Заклинивание бура в стене часто случается при неправильном использовании перфоратора

Не всегда бур застревает в перфораторе. Бывают ситуации, когда его не удается извлечь из стены. В таком случае чаще всего удается достать инструмент при помощи включенного реверса. Однако иногда это не помогает и люди не знают, как вытащить бур перфоратора из стены.

Чтобы не повредить патрон, его необходимо сразу же извлекать, а насадку оставить в стене. Только после этого можно заняться освобождением. Выполняется это следующим образом:

• Если инструмент остался в потолке, надо крепко намотать к нему цепочку и прикрепить к ней груз. Его нужно приподнять на 5-10 сантиметров и резко отпустить вниз. Делать это надо очень аккуратно, чтобы не травмироваться от груза.
• Если насадка осталась в стене, необходимо зажать ее тисками и пытаться раскачивать рычагом. При использовании этого метода может понадобиться помощь второго человека.

Чтобы уменьшить вероятность того, что сверло застрянет в стене, необходимо во время работы периодически извлекать его. Также надо постепенно увеличивать отверстие, чтобы оно было немного шире диаметра бура.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения

Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

1. Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
2. По окончании работы производите очистку оснастки и патрона от различного мусора.
3. Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
4. При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
5. Проводите регулярную профилактическую чистку и смазку инструмента.
6. Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Originally posted 2018-03-28 15:06:35.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Самыми распространенными причинами износа являются:

• Очень жёсткая пружина
• Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало повышенным
• Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Неправильная установка
• Изношенное состояние
• Неправильно установлены щеткодержатели
• Плохое прилегание к коллектору
• Детали слишком сильно прижаты
• Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

• Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
• Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
• Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
• Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
• Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
• Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.

При необходимости детали заменяют на новые

Разборка патрона

Патрон — едва ли не самая важная деталь инструмента. Производители инструментов делают патроны по разным схемам и по-разному крепят его к основной части инструмента. Основные типы патронов:

• Кулачковый тип. Для вставки и крепления сверла используется особый ключ, который прилагается к инструменту.
• Цанговый тип. Для вставки и крепления сверла достаточно поворота патрона.
• Двух- или одногильзовый быстрозажимной тип. Для вставки и крепления особый инструмент не нужен.

После определения типа патрона, попробуем его снять. Тип патрона не имеет большого значения, процесса съема более или менее универсален:

• Сперва нам нужно ослабить фиксацию патронного винта. Для этого достаточно легко постучать по головке инструмента.
• Возьмите отвертку и открутите крепящий винт.
• Зафиксируйте патрон в тисках и прокрутите шпиндель.

Также перфоратор нуждается в смазке и лакировке. Даже если вы его используете раз в год, смазка поможет предотвратить коррозию и порчу инструмента раньше времени.

Как снять сверло при исправном патроне

При исправном патроне достать сверло абсолютно не сложно. Если патрон имеет ключевой зажим нужен специальный ключ, в быстрозажимном креплении манипуляции выполняют руками. В первом варианте снимают, вставив ключ в одно из углублений на патроне, вращают его против часовой стрелки. Благодаря имеющимся на обоих предметах зубчикам, происходит раскручивание.

В ситуации с быстрозажимным креплением перфоратор включают в режим обратного вращения (реверса). Одной рукой удерживают внешний корпус патрона, второй нажимают на пусковую кнопку.

После снятия использованной насадки и перед тем как предстоит ее заменить, хвостовик очищают от строительной пыли, старой смазки. Хвостовик устанавливаемого сверла необходимо почистить и смазать. Подготовленный к работе он прослужит намного дольше, смазка продлевает срок эксплуатации перфоратора и насадок.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Как вытащить заклинивший бур из перфоратора

Патрон инструмента устроен так, чтобы в нем по стволу перемещалась бурильная или сверлильная оснастка. При повышении поперечника обратной стороны сверла (расклепывании), ствол не дает сверлу свободно выходить. Если его заклинит, можно также воспользоваться тисками. Перфоратор устанавливают и зажимают в большие слесарные тиски так, чтобы не пострадал корпус. Для этого используют резиновые прокладки

Оснастку сжимают в небольших тисках, и молотком осторожно наносят удары. Ударяют по направлению выхода бура из патрона

Специалисты рекомендуют в процессе вытаскивания использовать проникающие растворы.

При неправильной эксплуатации бур может застрять в стене

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

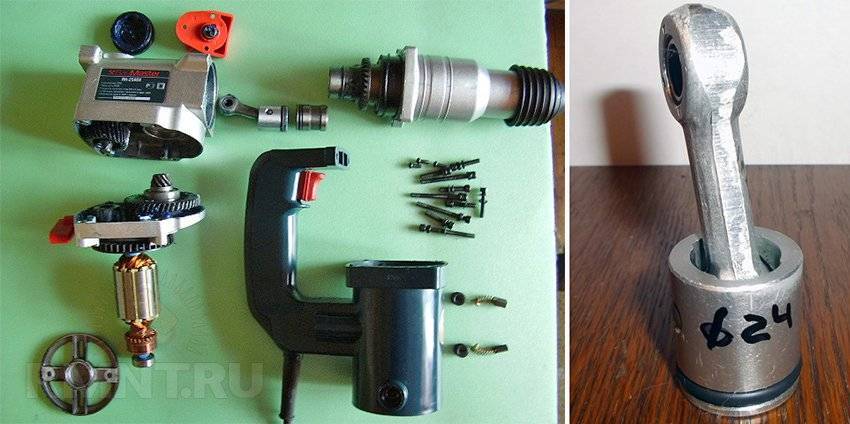

Бочковые перфораторы

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений

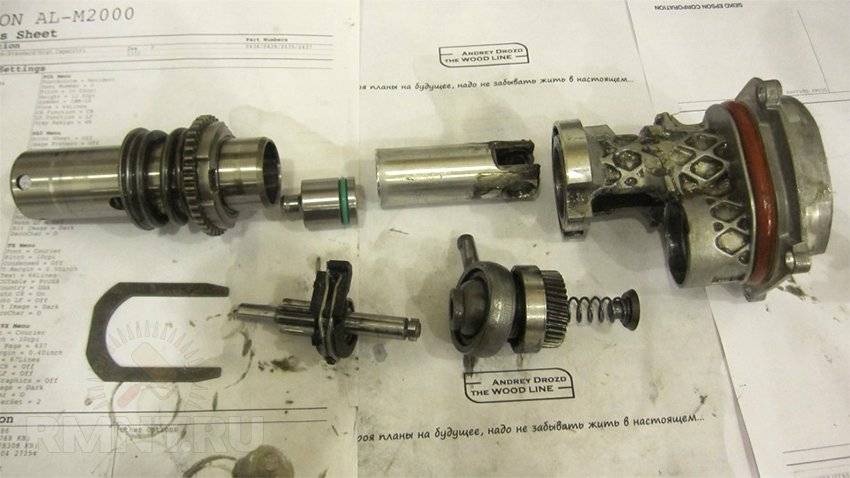

Пистолетные перфораторы

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

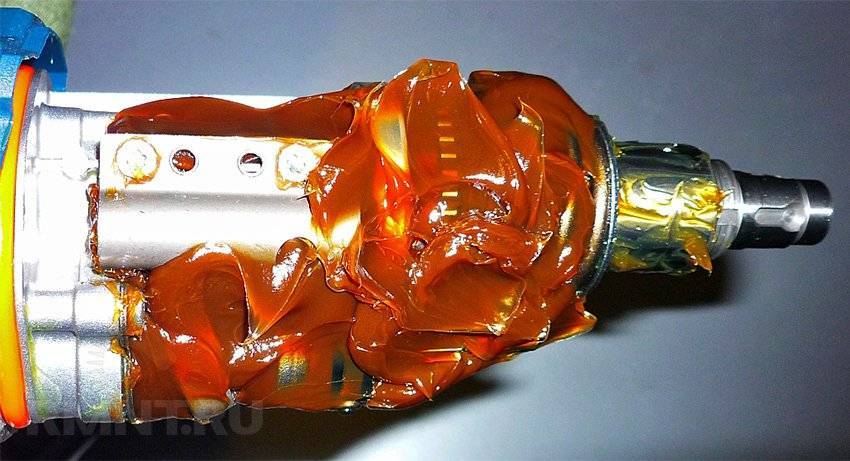

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

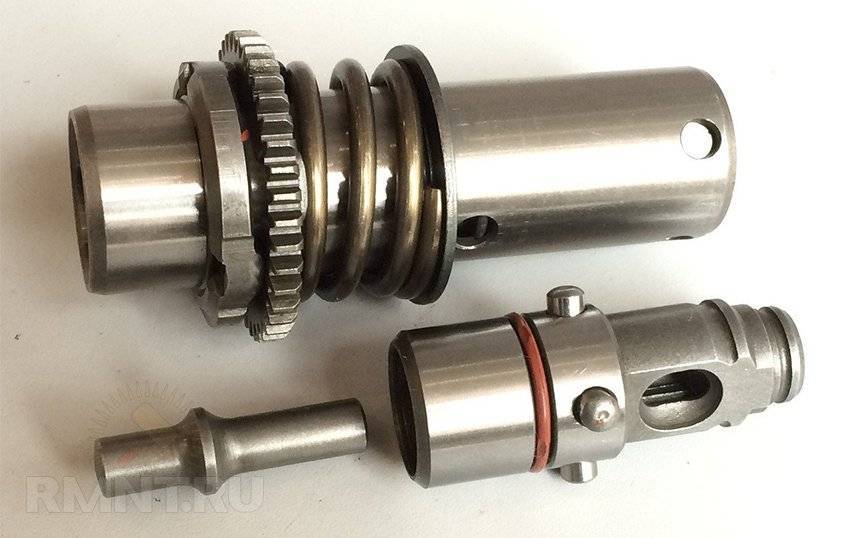

Растровая муфта

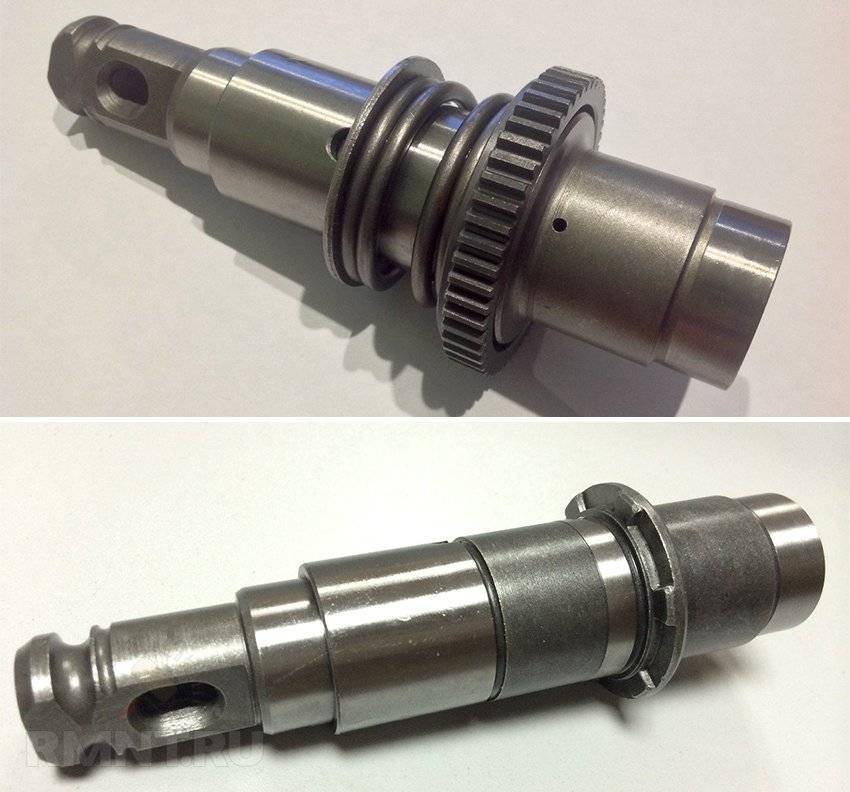

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

рмнт.ру

Плюсы и минусы дрелей «Зубр»

Электроинструмент «Зубр» заслужил репутацию надежного и крепкого домашнего ассистента.

Предпосылкой служат последующие достоинства:

обилие моделей – «Зубр» предлагает приборы для работы с доской, для сверления в бетоне, для раскручивания и закручивания саморезов;

компактность – большой плюс при сверлении, потому что аппарат задерживают на весу;

высочайшая мощность и скорость вращения сверла обеспечивают резвое выполнение работы.

А железный редуктор на томных моделях позволяет выносить дополнительные нагрузки;

не следует забывать, что дрели «Зубр» – один из немногих, которые работают на сильном морозе;

благодаря кулачковому патрону сверлить можно твердые и томные материалы – кирпич, бетон;

обычное управление – врубается аппарат, и переключаются скорости одной кнопкой;

функция реверс обуславливает оборотное движение сверла.

Таким макаром просто вытаскивать заклинивший бур и даже заделывать отверстие, если оно оказалось излишним;

для обслуживания аппаратов используют литиевую смазку: у нее очень низкая температура застывания, соответственно, устройство работает на сильном морозе.

Такая возможность отсутствует у дрелей многих производителей;

дополнительная ручка упрощает удержание аппарат в руках.

Недочеты изделия связаны с ограничениями, которые накладывают материал производства.

Так, неметаллический редуктор подольше охлаждается, и приходится делать более долгий перерыв в работе.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

Отогните пружинки, прижимающие щётки

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
3. Выньте игольчатый подшипник.
4. Извлеките шестерёнку и пружину.
5. Снимите с пружины пластиковую центровку.
6. Замените негодные запчасти.
7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

Пьяный подшипник с промвалом в сборе

Пьяный подшипник с втулкой от гильзы

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

Дефект ударного механизма

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком

Инструкция по работе с дрелью «Зубр»

Каждый аппарат сопровождается управлением по эксплуатации.

описание устройства и его конструкционные особенности; порядок действий при установке и снятии сверла из патрона; описание способностей и все нужные для их выполнения деяния: сверление, регулировка скорости, переключение скоростей на двухскоростном аппарате и прочее; дополнительная возможность – функция реверса, включение подсветки, установка дополнительной ручки; советы по безопасности при работе с металлом, бетоном, деревом; правила хранения инструмента и расходников.

Максимальный диаметр сверления

Для различных материалов и инструмента разной мощности эти характеристики отличаются:

поперечник самого большого отверстия при сверлении дерева составляет 20–35 мм;

в бетоне наибольший поперечник составляет от 10 до 16 мм.

Стоит держать в голове, что работать с бетоном при помощи безударной дрели воспрещается.

Дополнительные приспособления

дополнительная ручка – задерживать 2-мя руками ударную дрель намного легче и безопасней.

Ручка обрезиненная, так что соскальзывания можно не бояться;

глубиномер – большая часть моделей обустроены ограничителем глубины, другими словами, аппарат высверливает отверстие точно не только лишь по поперечнику, да и по глубине;

подсветка – установлена на неких моделях.

Неисправности и их причины

Частые неисправности перфоратора:

• не включается. Проверить электрическую цепь;
• перфоратор не бьёт. Поломка в ударном механизме;
• инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
• бур вылетает, не держится. Неисправность патрона или растровой втулки;
• искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
• искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
• перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
• перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Причины для разборки

Причин для разборки может быть много, рассмотрим основные:

• Профилактика. Даже если инструмент работает хорошо, его нужно периодически разбирать для смазки и очистки от пыли.
• Нестабильная работа. Инструмент может то работать, то не работать, то работать вполсилы. Это повод насторожиться.
• Странные звуки. Раньше инструмент работал достаточно тихо, но теперь изнутри доносятся какие-то странные жужжащие или тарахтящие звуки. С инструментом что-то не так.
• Запах гари во время работы. Это может говорить о неисправности мотора или плохих проводах.
• Долбление заметно усложнилось, хотя видимых причин этому нет.

Теперь давайте разберем наш рабочий инструмент.

Рекомендации по разборке и сборке перфоратора

Чтобы исправить неисправность устройства своими руками, все действия должны быть выполнены в указанном порядке:

Если при визуальном осмотре перфоратора нет повреждений, следующий шаг. Разобрать его.

Следует проявлять осторожность при снятии рычага переключателя, так как неправильная разборка может привести к поломке хрупких частей.
Резиновая крышка отсоединяется, что иногда меняется для защиты ствола устройства.
Если у вас есть съемный картридж, выполните следующие действия:

• Удалить кисти;
• Откручиваем винты;
• Снять чехол;
• Разбирать гнилые запчасти и комплектующие;
• Сделать следующую проверку;
• Заменить неисправные элементы и их последующую смазку.

Разборка осуществляется на основе знаний конструкций патронов. Когда инструмент разбирается, всегда возникает вопрос о том, как его можно собрать. Это делается в соответствии с инструкциями, которые объясняют, как разобрать устройство, только в обратном порядке.

Что делать, если сверло не двигается с места

Сверло может застрять так, что его невозможно сдвинуть с места. Как вытащить сверло из перфоратора в такой ситуации? Чтобы извлечь ту часть насадки, которая торчит, надо зажать в тиски. Молотком постучать по патрону, чтобы не испортить инструмент, используют деревянную наставку. Когда из патрона покажется хвостик заклинившего сверла, стучать прекращают.

Если данные действия не помогли вынуть насадку, патрон полностью снимают, кладут в бензин. Внутрь заливают автомобильное масло, оставляют на 1 час. После его пытаются извлечь вновь.

Очень часто во время ремонтных работ, сверло застревает в стенке. Когда предстоит вытаскивать, то не надо нажимать на курок и тянуть. Так можно сломать. Сильно расшатывать инструмент также нельзя, сверло может сломаться, останется обломок. Дрелью можно рядом просверлить еще одно отверстие, несильно расшатывая перфоратор, попробовать извлечь.

Если это не помогло, используют газовый ключ. Его накручивают на бур и бьют от стены молотком по рукоятки. Если ключ очень большого размера, в качестве прокладки используют стальную пластину.

Если предстоит извлекать бур, застрявший насквозь, сделать это можно с помощью кувалды. Бьют ею по направлению сверления. Нельзя ударять по самому сверлу. Для смягчения ударов надо поставить доску или любую прокладку.

Чтобы такой проблемы не возникало, необходимо чаще вытаскивать насадки. Из просверливаемого отверстия убирать пыль, удалять различные загрязнения, кусочки обрабатываемого материала.

Заклинить в поверхности сверло может, если на него будет оказываться слишком большое давление. Работать перфоратором надо легко. Железобетонная конструкция предусматривает наличие в ней металлической арматуры, поэтому в ней вполне может застрять сверло. Специалисты советуют перед тем как начать работать, специальным устройством проверить в каких местах расположены эти металлические элементы.

Сверло легко устанавливается в исправный инструмент
