Как регулировать карбюратор на бензопиле

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообщем без какой-нибудь разборки, в редчайших исключения придётся только снять крышку воздушного фильтра. Тут имеется большая толика противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно пореже.

Правда, бывалые вальщики и пильщики всегда имеют при для себя плоскую отвёртку с длинноватым жалом и временами подстраивают карбюратор. Разъясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и горючего. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина либо, к примеру, повышении влажности воздуха опытнейший юзер бензопилы всегда подкорректирует качество консистенции для большей производительности и наименьшего износа поршневой части. Но это, повторимся, просит большого опыта работы с определенной бензопилой и познания особенностей её поведения. К тому же регулировка происходит неописуемо узкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт либо замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.

Бензопила Husqvarna 142 — особенности эксплуатации и обслуживания

Бензопила Хускварна 142 применяется для работ в саду и на дачном участке, она является превосходным вариантом, как для валки деревьев, так и для заготовки дров. Бензопила Husqvarna 142 имеет технические характеристики, обуславливающие максимальную производительность и безопасность. Обороты мотора достигают девять тысяч единиц в минуту. Размер цилиндра номиналом 40,2 см³. Резервуар топливного бака объемом 410 мл, а бак для масла – 200 мл. Стоит учитывать, что уровень шума составляет 118 Дб. Масса агрегата составляет 4,6 килограмм. Длина шины от 33 до 38 сантиметров, шаг цепи – 0,83 сантиметра.

Преимущества модели

• Относительно небольшой вес бензопилы Хускварна 142 и эргономичный дизайн в совокупности с передней рукоятью изогнутой формы делают эксплуатацию оборудования максимально комфортной.
• Антивибрационная система позволяет не ощущать усталости длительное время.
• Предусмотрено наличие щитка и цепного тормоза, для обеспечения безопасности пользователей.
• Мощность бензопилы Husqvarna 142 увеличена посредством кованого коленчатого вала, состоящего из трех секций.

Возможные неисправности бензопилы Хускварна 142

Как и любые другие устройства, эксплуатация которых связана с интенсивными нагрузками и сложными условиями, бензопилы хускварна 142 могут выходить из строя, при этом причины неполадок можно условно разбить на две группы:

1. Поломка двигателя или поршневой группы. Проблемы с топливной, выхлопной или системой зажигания.
2. Неполадки, возникшие в механических узлах – шине, системе сцепления, тормозной или смазочной.

Двигатель

Поломка двигателя является одной из самых распространенных и трудоемких. Проявляется данная неприятность такими факторами:

• Неустойчивая работа на холостых оборотах.
• Не заводится.
• Не хватает мощности, или же бензопила Хускварна 142 заводится и глохнет, как только начинает набирать обороты.

Прежде чем приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для точного определения причин неполадок.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, причин может быть несколько. Из наиболее распространенных можно выделить следующие:

• Повреждение свечей – чтобы понять, исправна ли свеча, нужно ее выкрутить и провести осмотр. В том случае, если изолятор из фарфора дал трещину, вы видите сгоревший или поврежденный электрод, стоит незамедлительно заменить свечу. Кроме того, проработав несколько сезонов, бензопила Хускварна 142 требует осмотра запчастей. Свечи также вырабатывают свой ресурс, и чтобы обезопасить работу пилы, смените их на новые.
• Засор карбюратора – в процессе работы, постепенно, испарения топлива оседают на внутренних стенках, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая запуск двигателя. Потребуется прочистить его специальным моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым двигателем и прочищенными системами.
• Неисправность катушки зажигания – прежде чем вы решите произвести замену данной детали, убедитесь в том, что свечи соответствуют требуемому техническому состоянию.

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

• L – для низких оборотов двигателя.
• H – для высоких оборотов мотора.
• T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

comments powered by HyperComments sadovij-pomoshnik.ru

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилытребуется в следующих случаях:

• заводские настройки карбюратора мотопилы сбиты;
• мотор заводится с натугой и почти моментально глохнет;
• попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
• выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
• значительное изнашивание поршневой группы (в таком случаерегулировка карбюратора бензопилыявляется временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

регулировка карбюратора бензопилы китайского производства

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

• Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
• Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
• Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
• Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременнаярегулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

• разгон мотора осуществляется быстро и плавно;
• цепь остается неподвижной на холостом ходу;
• двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилыпроизводится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеровотрегулировать китайскую бензопилузанимает немногим более времени, в отличии от оригинальных инструментов.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

1. После запуска ДВС открывается воздушная заслонка.
2. В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
3. Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
4. Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
5. От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
6. Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Регулируем карбюратор

Обозначения регулировочных винтов

На самом деле отрегулировать карбюратор не так уж и сложно, как это может показаться.

Основная масса карбюраторов регулируется тремя винтами. От того, насколько хорошо будет выполнена настройка, зависит эффективность работы, мощность бензопилы и расход топлива.

Органы регулировка карбюратора

Рассмотрим, какую роль выполняет каждый из винтов.

• Т. Регулирует холостой ход двигателя. (На некоторых моделях может маркироваться S3; LА). С его помощью выставляются минимальные обороты, при которых двигатель будет стабильно работать.
• Н. Управление главным жиклером. Он отвечает за максимальные обороты. По существу, это дозатор, регулирующий подачу топлива.
• L. Управление качеством смеси для стабилизации работы двигателя на холостых оборотах.

Как устроен карбюратор

Для того чтобы разобраться, как выполняется регулировка карбюратора на бензопиле, нужно понять принцип работы этого прибора. В этом нам поможет иллюстрация, на которой продемонстрированы процессы, происходящие в карбюраторе.

Принцип работы главной дозирующей системы основан на сравнении давления внизу (1) и сверху мембраны (2). При полном открытии дроссельной заслонки (5) поршень (3) поднимается примерно на половину своего хода, пока двигатель не наберет обороты. То есть двигатель при увеличении оборотов создаст дополнительное разряжение, и поршень (3) с иглой (4) поднимаются, тем самым увеличивая количество топлива, поступающего в двигатель. Но первоначальная задача этой системы – стабилизация разрежения в области иглы. Это нужно для того, чтобы топливо лучше смешивалось с воздухом.

Теперь рассмотрим, из каких элементов состоит карбюратор.

Изучив иллюстрацию, вы узнаете, как называется та или иная деталь карбюратора.

1. Болты крепления верхней крышки.
2. Топливный фильтр.
3. Пружина.
4. Болт фиксации отвода.
5. Возвратная пружина подкачивающего насоса.
6. Отвод.
7. Винт регулировки подачи топлива.
8. Винт регулировки качества бензино-воздушной смеси.
9. Резиновый уплотнитель.
10. Мембрана.
11. Прокладка.
12. Прокладка под мембрану.
13. Мембрана.
14. Корпус (устанавливается поверх мембраны).
15. Алюминиевая подкладочная пластина.
16. Крышка карбюратора.
17. Управление воздушной заслонкой.
18. Управление дроссельной заслонкой.
19. Корпус карбюратора.

Самостоятельная регулировка – не только экономия

Вы сами регулируете карбюратор на бензопиле?

Конечно!В мастерской

Разумеется, каждый из производителей бензопил заинтересован в том, чтобы обслуживание производилось в собственных сервисных центрах: починим, заменим, дадим гарантию. Но если гарантийный срок истек или инструмент вышел из строя по вине владельца, услуги профессионалов будут стоить достаточно дорого. Иной, узнав стоимость ремонта, решает, что не намного дороже обойдется приобретение нового инструмента.

Но если человек привык именно к этой бензопиле за год-два работы с ней, расставаться жалко, даже когда забарахлила. Выход: самому научиться ухаживать за агрегатом, смазывать, чистить, вовремя менять фильтры и, конечно, регулировать карбюратор. После двух-трех успешных настроек владельцу и тахометр не потребуется – он будет на слух определять примерное количество оборотов.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

• Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
• Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
• Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
• В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
• Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
• Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя

Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием

Как работает карбюратор бензопилы мембранного типа

Мембранный карбюратор собирается из 20-30 деталей, в зависимости от модели. В них входят винты крепления и прокладки, а также 17 функциональных элементов. Принципиальное устройство показано на приведенной ниже схеме.

Схема работы карбюратора бензопилы

1. Штуцер под шланг от бензобака для подачи бензина.
2. Канал, по которому подкачивается топливо при нажатии кнопки праймера (подсоса) при запуске холодного двигателя.
3. Клапан впуска, который перекрывается при наполнении камеры.
4. Мембрана подсоса.
5. Клапан выхода топлива из мембранной камеры.
6. Сетчатый фильтр.
7. Поворотная заслонка, регулирующая подачу воздуха от воздушного фильтра.
8. Дроссельная (газовая) заслонка, регулирующая подачу топливной смеси в камеру сгорания.
9. Канал подачи топлива.
10. Винт регулировки холостых оборотов.
11. Игла, регулирующая количество топливо-воздушной смеси.
12. Жиклер холостых оборотов.
13. Мембрана, определяющая положение иглы и количество поступающей смеси.
14. Топливная камера.
15. Основной жиклер.
16. Камера-диффузор, где происходит смешивание бензина с воздухом.
17. Регулировочный винт рабочих оборотов.

Карбюратор обеспечивает работу двигателя в 3 режимах:

1. Холодный запуск.
2. Холостые обороты.
3. Рабочие обороты.

При холодном запуске, вручную нажимается кнопка праймера (подсоса). При этом сжимается и раскрывается мембрана насоса 4. Создается разрежение, и за счет него идет прямая подкачка бензина, из бака в топливный канал карбюратора. Это ускоряет и облегчает запуск холодного двигателя после долгого простоя.

Затем, при работе двигателя разрежение создается уже за счет хода поршня в камере сгорания. Топливо начинает засасываться из бензобака в карбюратор через штуцер 1. Это происходит до тех пор, пока не наполнится камера 14. При наполнении от давления мембрана меняет свое положении и через коромысло давит на иглу 11. Игла поднимается и перекрывает подачу топлива. За счет этого исключается перелив топлива в диффузор и затем в камеру сгорания.

После того, как бензин из камеры 14 уходит в диффузор и затем в камеру сгорания, мембрана изгибается, меняя положение иглы, и подача топлива возобновляется до наполнения камеры 14.

Цикл повторяется. Таким образом, в камере 14 всегда нужное для работы двигателя количество топлива и герметичность, обеспечивающая поступление топлива в камеру сгорания за счет вакуума от хода поршня.

В режиме холостого хода заслонка закрыта, а минимальное количество топлива поступает через прорезь внизу заслонки. Количество поступающего топлива, а следовательно частота холостых оборотов регулируется винтом 10.

Есть модели карбюраторов, где частота холостых оборотов регулируется положением дроссельной заслонки. Регулировочный винт в этом случае регулирует не подачу топлива через канал, а положение заслонки.

Для закрепления прочитанной информации, рекомендуем посмотреть соответствующее видео, автор которого подробно рассказывает и показывает об устройстве и принципе работы мембранного карбюратора бензопилы. По ходу рассказа, автор освещает основные проблемы, неисправности. Довольно-таки полезное видео по данной теме.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

1. Цепь не движется на холостом ходу.
2. Двигатель разгоняется плавно и быстро.
3. Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

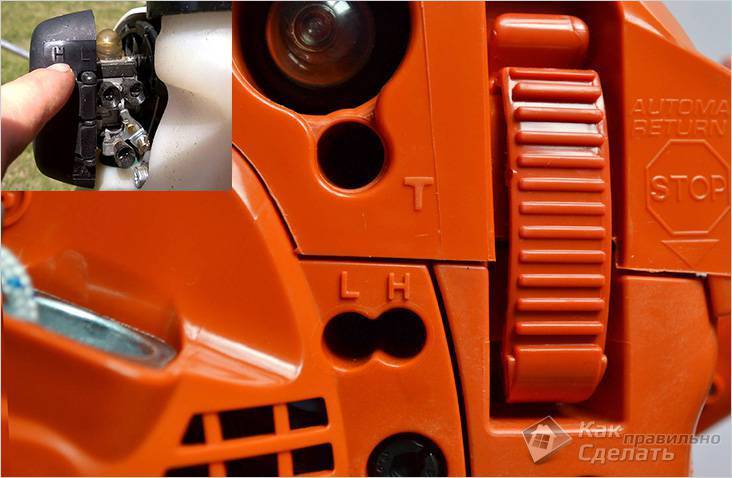

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
