Как резать пленочный теплый пол

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

• на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
• далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
• затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
• на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
• далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

• далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
• последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Расчет материалов и подготовка инструмента

Инструментарий, требуемый для проведения монтажа:

• односторонний и двусторонний строительный скотч для фиксации основания и пленки;
• перфоратор;
• болгарка и наличие отрезного диска для разрезания камня;
• ножницы;
• шпатель с зубчиками;
• плоскогубцы;
• строительный уровень;
• кисточка с широким основанием;
• миксер для строительных целей;
• емкость для смешивания растворов.

Для выполнения монтажа теплого пола потребуется подготовить материалы:

• теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
• пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
• температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
• битумный изолятор для защиты электросоединений;
• клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.

Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.

Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать. При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода

Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов

При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

• не подключать к сети пленку, свернутую в рулон;
• монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
• при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
• делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
• при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
• термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
• сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Укладываем теплый пленочный пол

Начинаем укладывать теплый пленочный пол

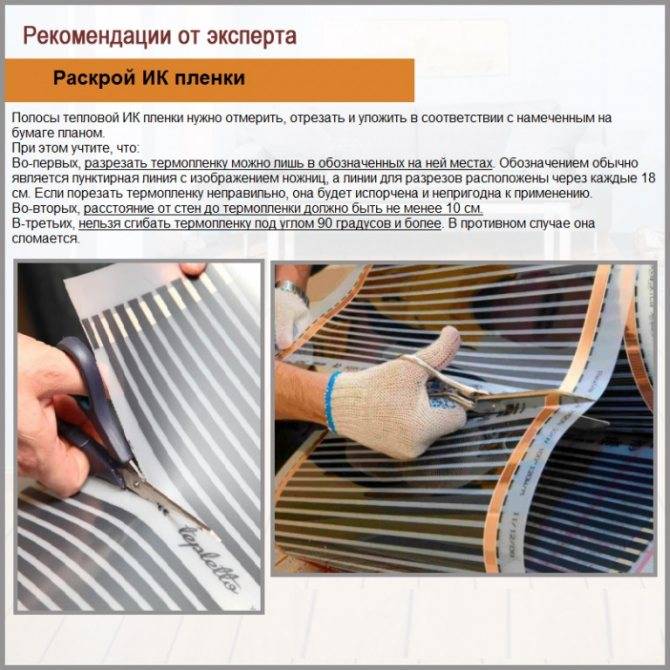

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

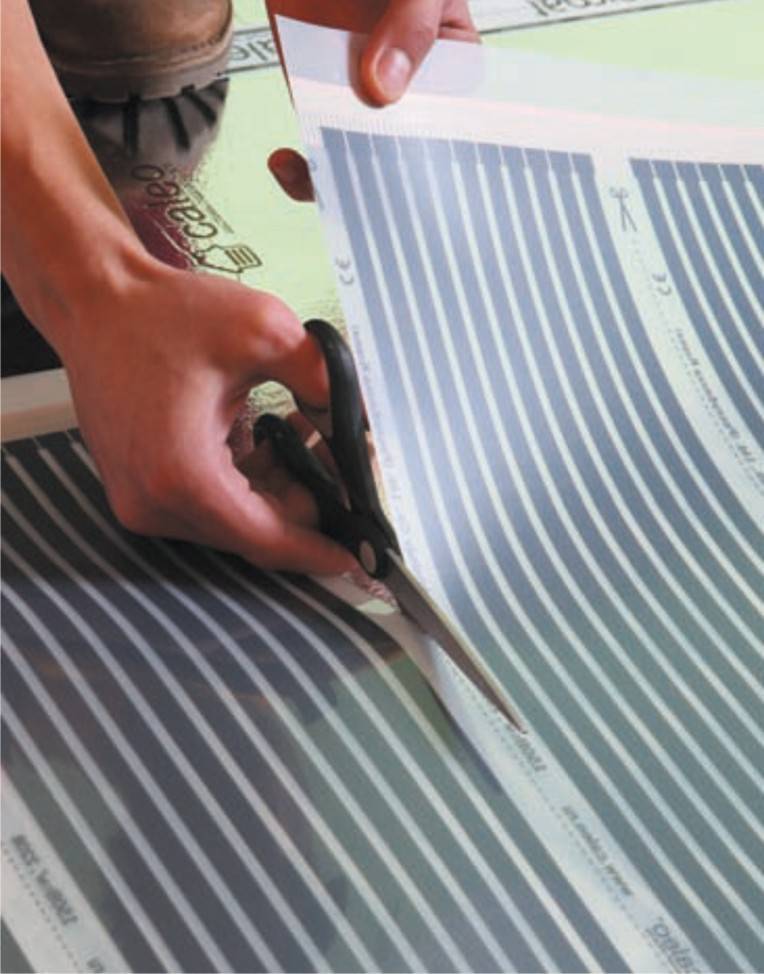

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Также канал под проводку можно прорезать при помощи электрического перфоратора.

Прорезаем канал под проводку

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы – фото

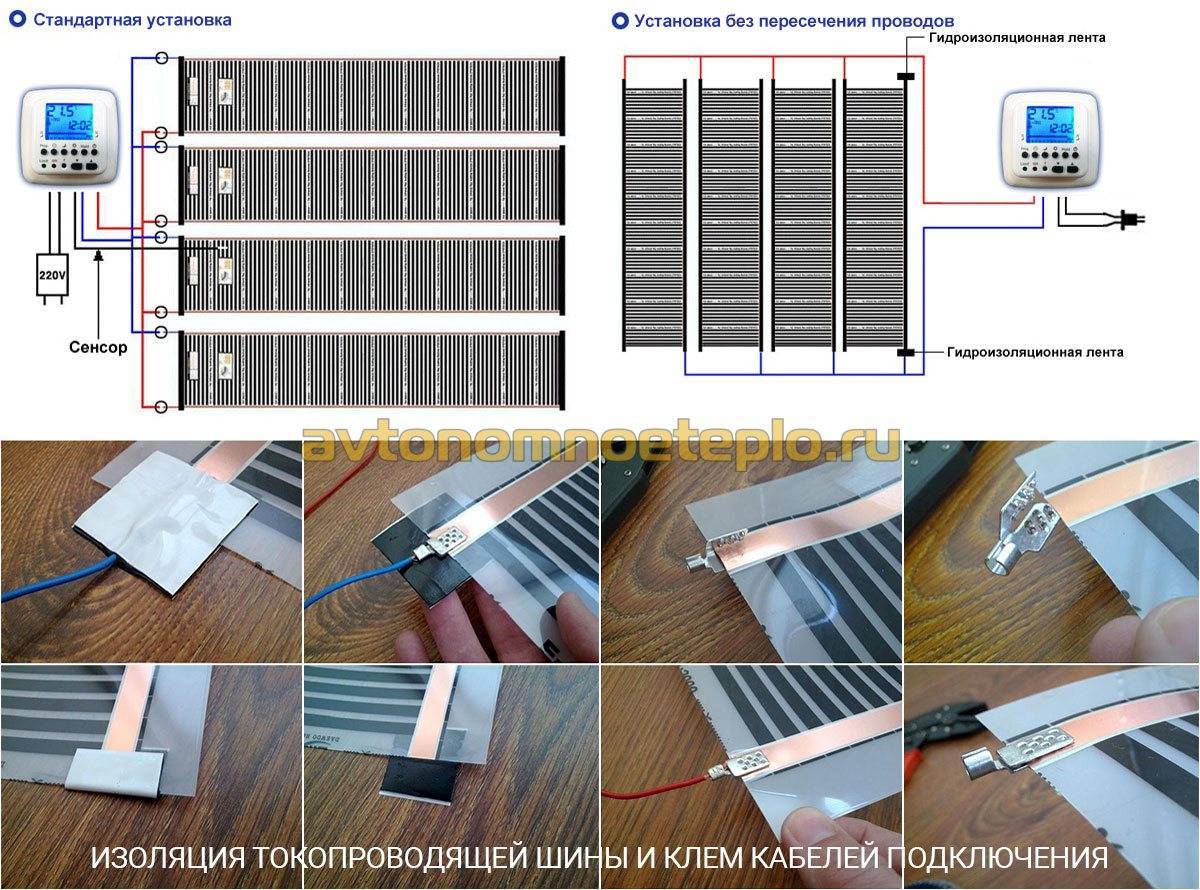

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Отличительные черты

Теплый кабельный пол – это в основном нагревательные провода.

По конструкции такие системы делятся на несколько типов:

• Одножильные. В подобных системах нагревательным элементом и проводником является одна жила. Такие провода отличаются повышенным излучением, поэтому не стоит использовать их в помещениях, где часто бывают люди.
• Двужильные. Они состоят из замыкающего и нагревательного проводов. Излучение минимальное, поэтому подобные системы подходят даже для тех комнат, в которых живут дети. Монтажные работы осуществляются достаточно быстро и легко. Недостатком таких систем являются высокие цены.
• Саморегулирующие. Такие конструкции являются наиболее надежными, но и самыми сложными. Когда на том или ином участке системы температура становится достаточно высокой, провода контролируют сопротивление, благодаря чему нагревательные элементы не перегреваются.

Кабельные устройства обычно представлены в следующих видах: маты, катушки. Мат – это сетка из стекловолокна, в ней и находятся провода. Данную сетку можно резать, что очень удобно – особенно в тех случаях, когда нужно осуществлять монтаж теплого пола на труднодоступных участках. Тепловая энергия образуется из поступающего тока. Это происходит благодаря нагревательным элементам, которые находятся под напольным покрытием или в стяжке.

Как крепить к стене плёночный тёплый пол

Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

Процесс монтажа осуществляется с учетом следующих рекомендаций:

• Полосы крепятся в вертикальном, а не горизонтальном положении.

Провод подключается сверху пленки.

Основание должно быть предварительно выровненным и сухим.

Остальные работы проводятся следующим образом:

• Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.

Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.

Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.

Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.

Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.

Сверху полы обязательно закрывают декоративным материалом. Для этой цели подойдут невоспламеняющиеся отделочные материалы на основе гипса. Можно использовать гипсокартон или любую штукатурку.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

Подложка.

Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

Для определения температуры поверхности пола используется термодатчик.

Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Подготовка к работе

Любая работа начинается с подготовки. Первым делом необходимо очистить основание от пыли и грязи. Обязательно нужно сделать расчет и графически отметить места установки регулятора и прокладки проводки. После сделать отверстия для монтажа терморегулятора и проходы для укладки проводки до датчика и пола. При умении самостоятельного обращения с электроинструментом подготовка каналов для проводки и установки датчика своими руками не составит труда. Обязательно использование теплоизоляции. Может применяться отражающая или пробковая изоляция, толщина которой 3-5 мм. Подложка под инфракрасный теплый пол необходима. Нужно будет вырезать в ней отверстия, в котором пойдет укладка проводов. Не рекомендуется использовать материал, лицевая сторона которого сделана из фольги, так как такое покрытие является некачественным.

Пробковая подложка

Как работает технология инфракрасных полов

При подаче напряжения по нитям протекает электрический ток, в результате чего нити излучают тепло в инфракрасном диапазоне. Напряжение подается на токоведущие шины, изготовленные из текстильного серебра и расположенные по краям сетки. Далее вся конструкция, то есть армирующая сетка, электропроводящие нити и токоведущие шины, изолируется посредством диэлектрической пленки, которая также усиливает конструкцию и улучшает потребительские качества.

Данная система отопления может использоваться не только для создания теплых полов, она также подходит для подвесных потолков из гипсокартона и дерева и может служить основным или дополнительным отоплением для подогрева деревянных полов на лагах, обогрева зеркал как в жилых помещениях или гараже, так и на промышленных объектах. Существует и оригинальный способ использования пленки – ее обертывание вокруг больших емкостей.

Достоинства и недостатки

Как и у любого сложного инженерного оборудования, у плёночных тёплых полов есть свои сильные и слабые стороны, о которых следует знать прежде, чем принимать окончательное решение об установке подобной системы обогрева. К их достоинствам принято относить:

• Простой монтаж. Правда, как становится ясно из вышесказанного, эта простота относительная.
• Низкую стоимость материалов. Дело не только в том, что сами расходники стоят недорого. Нет нужды приобретать сухие смеси, необходимые для укладки конструктивных элементов в стяжку.
• Экономию свободного пространства. Благодаря малой толщине плёнки расстояние между полом и потолком уменьшается незначительно.
• Безопасность для здоровья. Инфракрасные источники тепла не сушат воздух и не генерируют индуктивные токи.

Но, ни в коем случае нельзя забывать и о недостатках, наиболее существенными из которых являются:

• Большой уровень энергопотребления. Если это единственная система отопления, средний расход электроэнергии составит порядка 1,5 кВт/час для комнаты площадью 20 кв. метров.
• Быстрое остывание после отключения электричества. Это ведь не массивные чугунные радиаторы и не печь, способные сохранять тепло часами.
• Необходимость размещения мебели и иных предметов интерьера в строгом соответствии с планировкой нагревательных элементов. Просто взять и купить шкаф побольше, или заменить полутора спальную кровать на двухспальную, не получится.

Всё это желательно учесть заранее. И если данная статья помогла вам принять окончательное решение относительно целесообразности установки плёночных тёплых полов, значит, она выполнила своё назначение.

Подписаться

Полезно2Бесполезно

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Материалы, необходимые при подключении пленочного теплого пола

Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.

Подложка

Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.

Термопленка

Выделяют два типа материала в зависимости от мощности:

• 150 Вт/м2. Используют для организации местного или дополнительного обогрева.
• 220 Вт/м2. Применяют, когда материал служит основным источником тепла.

Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:

	150 Вт/м2	220 Вт/м2
Вид напольного покрытия	Ламинат, линолеум, ковролин	Керамическая плитка, паркетная доска, ковролин, ламинат
Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления:
-основное	95%	70%
-дополнительное	60%	40%

Управляющие элементы

Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.

Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.

Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.

Проводка

Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:

Сечение провода (мм2)	Общая мощность потребителей (кВт)
1,5	4,1
2,5	5,9
4	8,3

Защитное покрытие

Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:

Можно ли ИК теплый пол крепить на стену или потолок

Да можно. В инструкции по эксплуатации ясно указывается, что допускается монтировать пленку на стену потолок, пол и другие ровные поверхности. Причем уникальный принцип работы, который используется, не снижает показатели независимо от расположения системы отопления.

Инфракрасные лучи воздействуют не на воздух, иначе все тепло оставалось бы под потолком или уходило наверх, а на поверхность предметов. В результате создания электромагнитного поля быстро нагревается поверхность противоположных стен, установленной мебели, людей находящихся в помещении. Избыток тепла методом конвекции уходит в окружающий воздух и подогревает его.

В результате инфракрасный теплый пол на потолке или стенах при условии грамотного монтажа обеспечивает равномерный прогрев помещения, вне зависимости от места расположения. Плёнку можно укладывать даже на открытом воздухе, утепляя беседки или справляясь с проблемой оледенения дорожек.

Одним из преимуществ системы отопления является низкая себестоимость. Сэкономить можно и на том, что монтаж инфракрасного пленочного теплого пола на стену может быть выполнен своими руками.
