Как резать профильную трубу под разными углами

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерными объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто – это стационарные агрегаты с определенным набором качеств.

Среди наиболее интересных и функциональных приборов можно назвать такие:

Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходить жидкости с агрессивной средой.

Максимальное сечение обрабатываемой трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводить ряд иных действий, нередко, в автоматическом режиме.

Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машинка может обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

Станки для резки с дисковыми ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них нет ограничений к форме изделия – они могут быть как круглыми, так и профилированными, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и дополнительно снабжаются станком, который после резки собирает и упаковывает заданное число отрезков трубы, которые потом будут отправлены покупателям.

Резаки с дисками ручного типа. Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, который плотно охватывает трубу во время резки, предотвращая ее смещение и деформацию. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.

Ряд резальных машин дискового типа имеют встроенную орбитальную сварку и систему вращения, которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезке, сварке или стыковке труб, не имея стационарного оборудования.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, которые найдутся у каждого хозяина.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Резка труб большого диаметра

Если требуется отрезать ровно трубу большого диаметра, для канализации или под въезд на участок, применяют следующие инструменты:

Угловая шлифмашина. Доступный, но не очень безопасный способ. Требуется определенный навык. Обязательно следует применять средства индивидуальной защиты.
Роликовый резак. Это достаточно сложный агрегат, специально разработанный для такой работы. Он монтируется на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется с помощью механики или автоматики. Для каждого диаметра требуется своя оснастка.
Газовый резак. Наиболее часто применяемый метод

Способ достаточно безопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Требует наличия газового резака, баллонов с ацетиленом или пропаном.

Как разрезать вдоль

Не часто, но иногда все же требуется разрезать трубу вдоль. Следует поступить следующим образом:

Аккуратно разметить леску реза. Использовать отбивочную нить, маркер или малярный скотч.
Закрепить трубу, радом с трубой предусмотреть опору для руки вдоль всей косильной лески реза.
Не торопясь, медленно двигая диск УШМ вдоль косильной лески разреза и сохраняя опору руки, выполнить разрез. Следует постоянно следить за глубиной погружения диска в разрез, чтобы не пропилить противоположную стенку.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы леска реза не ушла в сторону

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

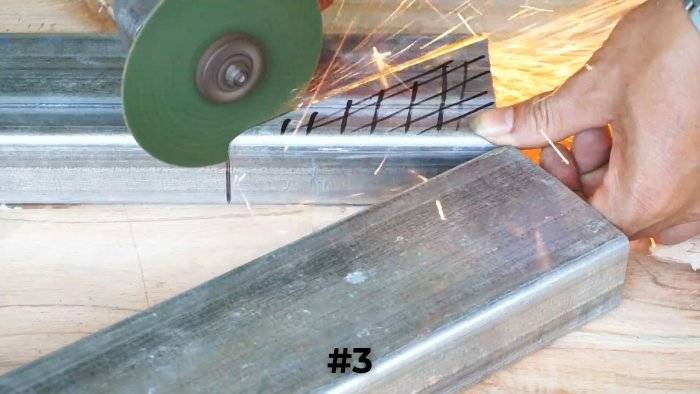

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

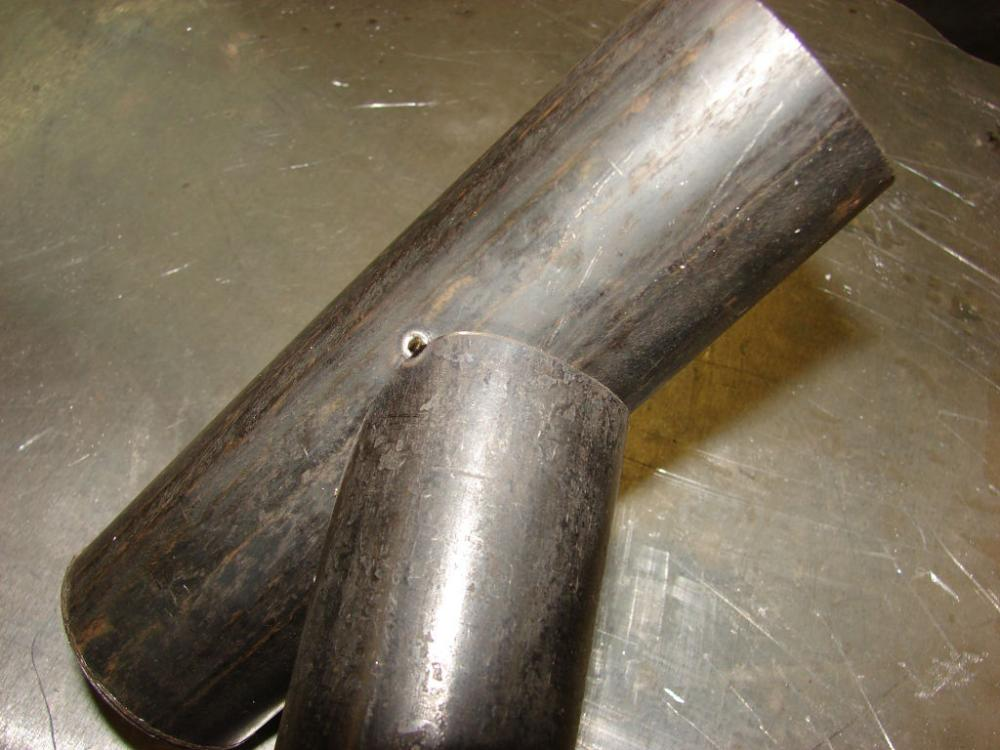

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Как идеально ровно отрезать край любой трубы

В современных условиях жизни в строительстве, сантехнике, отопительных системах не обойтись без труб из различных материалов.

Чтобы работа была качественной и продвигалась быстро, необходимо отрезать ровные края под нужными углами.

Для этих целей используются специальные инструменты. Но и без них, можно выйти из положения, применяя подручные материалы. Есть несколько простых способов ровно отпилить край.

Для этого метода подойдет бумага, имеющая хотя бы одну ровную сторону. Размер полотна зависит от диаметра трубы, которую предстоит резать.

Применяются тетрадный или альбомный лист, газета, рулонная бумага, малярный скотч. Суть способа состоит в следующем:

трубу оборачивают вокруг бумагой;
соединяют два противоположных конца в одной точке;
по ровному краю маркером проводится линия;
отрезают болгаркой или пилой по металлу.

Этот способ применяется при работе с изделиями небольших диаметров. Не требует никаких дополнительных приспособлений. Пригодится карандаш или маркер. Чтобы использовать метод, нужно:

расположить заготовку вдоль стены;
один конец упереть в угол;
приложить маркер или карандаш к месту отреза;
другой рукой прокрутить изделие для получения ровной окружности.

Таким методом можно быстро начертить линию отреза.

Бывают случаи, когда под рукой мало предметов, способных оказать помощь мастеру. Предположим, что кроме ровного края с одной стороны или муфты, надетой на трубу, ничего больше нет. Но и в таких ситуациях можно найти какую-нибудь палку и кусочек уголька или камешек. Их можно использовать для дела.

Из палки готовим шаблон для измерения расстояния от торца или от муфты до метки отреза. Сделав несколько измерений, ставим точки, а затем соединяем их куском угля или камешка. По линии получившегося круга, отпиливаем нужный кусок.

Выше описанные методы касались только обрезки под 90 градусов. Такое встречается чаще всего. Но на практике пилить приходится под разными углами. Достаточно часто трубу приходится отрезать под углом в 45 градусов.

Чтобы сделать хороший срез под 45 градусов, следует взять квадратный лист бумаги и проделать следующие действия:

Сложить лист бумаги строго перпендикулярно;
Обернуть ею заготовку так, чтобы край изгиба находился с обратной стороны предполагаемой линии отреза;
Острые концы идеально ровно совместить друг с другом;
Получившийся косой угол разметить карандашом по всему кругу.

Так, не тратясь на покупку дорогостоящих специальных инструментов, можно идеально ровно отрезать трубу любого диаметра.

Как ровно отрезать металлическую трубу

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;

профильные изделия для сборки ворот, козырьков, других металлоконструкций;

трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

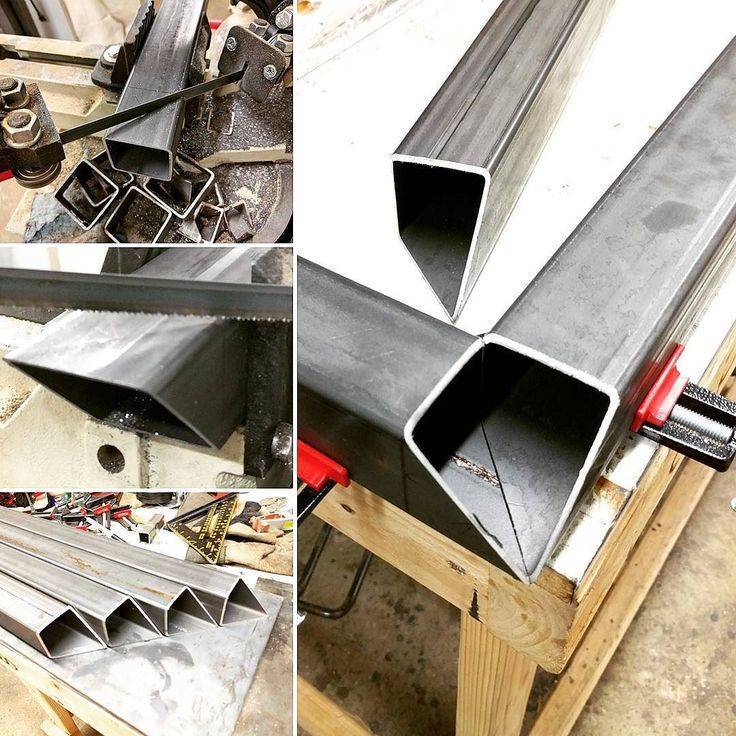

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

Разметка угольником

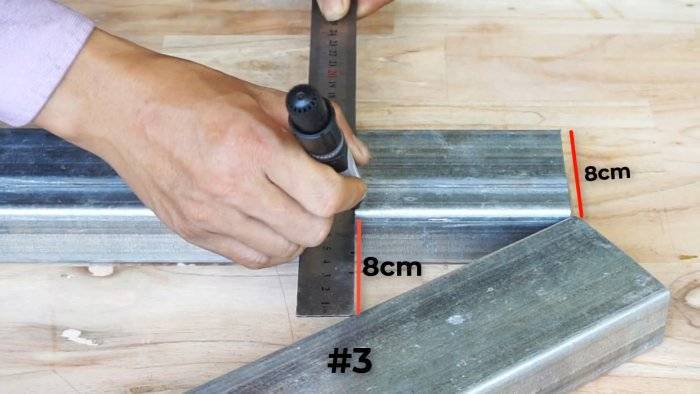

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.
