Как ровно отрезать трубу приспособа

Установка наружной системы

Монтаж канализации из пластиковых труб вне здания осуществляется, в большинстве случаев, внутри земляной траншеи. Это обусловлено:

необходимостью защитить пластиковую канализационную конструкцию от воздействия отрицательных температур;
рациональным использованием поверхности земляного участка;предохранением от возможных механических повреждений.

Монтаж систем канализации вне траншеи производится:

при наличии высокого уровня грунтовых вод (заболоченная местность);
скальном или промороженном грунте (вечная мерзлота);
других технических ограничениях.

Установка канализационных труб на участке производится преимущественно в тёплое время года. Так легче осуществлять монтаж труб канализации, – более комфортный климат и наличие оттаявшей земли.

Способ – чем разрезать детали, когда происходит монтаж канализационных труб внутри помещения или вне здания, целесообразно продумывать заранее, до начала работ. В противном случае под рукой может не оказаться необходимого приспособления или инструмента, что существенно осложнит процесс устройства магистрали.

Устройство и возможности болгарки

Электрический прибор УШМ используют для шлифовки, полировки и зачистки поверхностей, сварных швов и кромок. Техника эффективна при резке разных материалов и изготовлении изделий из металлов, камней, кирпича и бетона. Развитие технологий искусственных алмазов позволило превратить болгарку в универсальную режущую машину. Сейчас качество их исполнения регулирует ГОСТ Р МЭК60745-2-3-2011 и проверяется в лабораториях.

Хват болгарки

В общем случае устройство в УШМ следующее:

Вращение ротора двигателя обеспечивает электродвигатель с блоком управления и токоподводящим кабелем.
На валу установлена зубчатая шестерня и вентилятор. Механизм зацеплен с ведомой шестерней, монтированной на ведущем шпинделе. Последний и вращает рабочий инструмент — диск или камень.

По конструктивному исполнению различают одно- и двуручные болгарки:

Одноручные инструменты. Нет основной рукояти, имеют массу до 2,5 кг, диаметр круга 100, 115 и 125 мм.
Двуручные инструменты. Присутствует основная и дополнительная рукояти, диаметр круга колеблется в диапазоне от 125 до 230 мм, масса машин 2,5-6 кг.

Диски для оборудования

Изделия из различных материалов (чугуна, высоколегированной нержавейки, цветных металлов) требуют применения дисков соответствующего типа. При использовании отрезных кругов на УШМ необходимого вида работа будет выполняться весьма быстро и безопасно. Каждый материал обрабатывается специально под него изготовленным кругом.

На боковой части абразивного инструмента имеется информация в виде маркировки, характеризующая его предназначение. Нельзя использовать для распила нержавейки обычные круги. Они состоят из веществ, разрушающих защитную пленку данного материала, что чревато началом коррозионных процессов.

Для чугуна, разнообразных твердых сталей, мягких и цветных металлов выпускаются соответствующие типы дисков. Они отличаются составом наполнителей, способствующих наиболее эффективной работе. Некоторые изделия содержат мягкую связку, не образующую засаливания, что актуально при распиле цветных металлов, а также алюминиевых изделий. Сверхпрочные добавки способствуют преодолению сопротивления сталей легированного вида.

Выпускаемые диски имеют три типоразмера в диаметре: маленькие (115, 125 мм), средние (150, 180 мм), а также крупные (230 мм), используемые в профессиональных моделях мощностью от 1500 Вт. Посадочный размер у вышеперечисленных изделий одинаков – 22,2 мм.

Распиливание камня, бетона, кирпича, шифера выполняется специальными дисками, имеющими алмазное напыление. Эти изделия выпускаются для мокрой, сухой резки, а также комбинированными. Цветная маркировка на боковой части алмазного круга облегчает выбор необходимого экземпляра.

Специальные диски для работы по дереву относятся к наиболее опасным инструментам. Они имеют зубцы небольшого размера и не предназначаются для установки на угловых шлифмашинках больших размеров. При работе обязательно использование защитных кожухов или стационарное закрепление УШМ.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

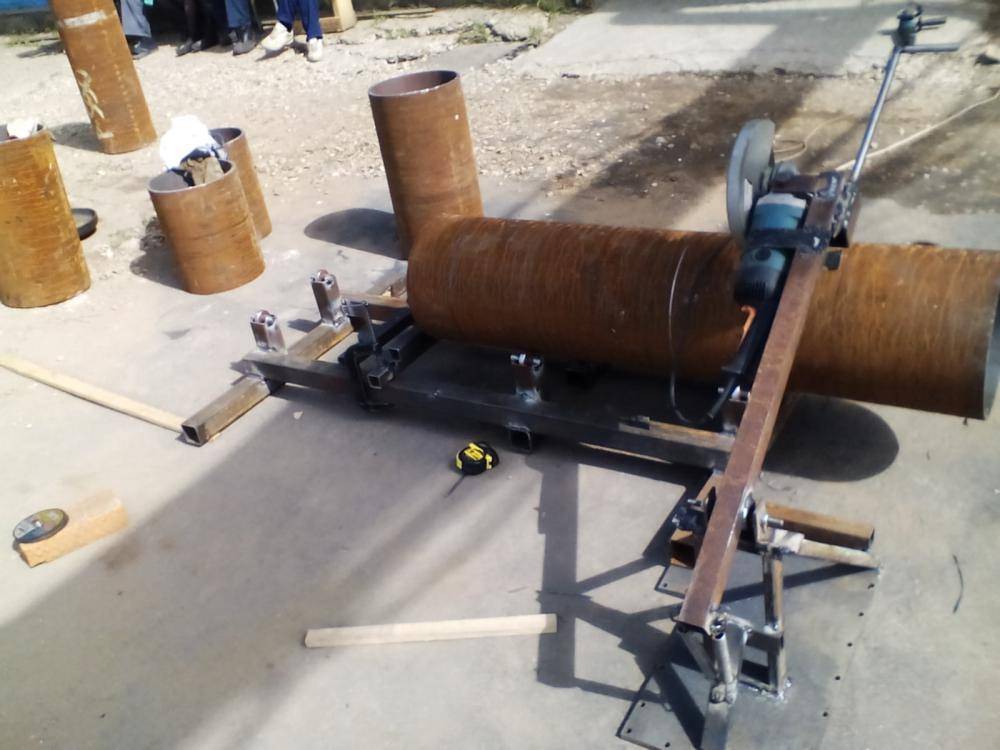

Способы резки труб большого диаметра

Для разреза труб большого диаметра, например, канализации, есть ряд надежных инструментов. Далее рассмотрим одни из них подробно:

Болгарка недорогой и доступный вариант, но считается не самым безопасным в работе с такими материалами. Раз решились использовать такой способ, то будьте осторожны и воспользуйтесь средствами защиты.
Роликовый станок (труборез) — такой инструмент приспособленный для подобных манипуляций. Устройство крепится и начинается удаление материала. Сила прижима регулируется с помощью механических приспособлений

Важно отметить, что модели станка отличаются формой, поэтому перед использованием учитывайте соотношение размеров с трубой.
Газовая резка наиболее популярный вариант для резки труб большего диаметра, листового металла. Разрез происходит из-за действия пламени высокой интенсивности, металл плавится и выходи из зоны разреза с потоком газа

Такой способ удобный и эффективный.

Как разрезать трубу вдоль правильно?

Быстрый способ разрезать трубу вдоль с помощью болгарки:

Главное внимание уделите разметке.
Используйте для такого случая малярную нить, которая нашла распространение при разметке стен.
Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу.
Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок. Помните о технике безопасности.. Как резать тонкостенные трубы?

Как резать тонкостенные трубы?

Тонкостенные трубы изготавливаются из цветных металлов: алюминия, меди. Подобною работу следует производить деликатно, так как высокая вероятность деформации материала. Для резки используют наполнители, например, песок. Действия можно проводить с помощью болгарки, специального станка.

Монтаж

Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:

На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
Детали, расположенные вне здания, подвергаются:
- давлению от массы укрывного грунта;
- воздействию от веса проходящего транспорта;
- испытывают усилия от расположенных сверху построек;
- подвергаются внешним перепадам температур, от отрицательных до положительных.

Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:

ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
ПНД (полиэтилен низкого давления).
ППР (полипропилен).

Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).

Монтаж канализационных труб производится с обязательным соблюдением углов наклона:

Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
Для изделия Ø 100мм, – около 1–2 см на 1 метр.

В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:

ножовки по металлу или с мелким закалённым зубом;
треугольным напильником;
лобзиком (для диаметров не превышающих 50мм);
циркулярной или сабельной пилой;
болгаркой и другими инструментами.

Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.

Установка канализационных труб внутри помещения начинается:

с составления плана работ;
выполнения эскиза или чертежа;
определения необходимых размеров коллектора;
заготовки необходимого материала;
подготовки инструмента, с помощью которого можно распилить пластиковую деталь.

По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

ножовка по металлу;
самозатачивающийся нож (с мелкими зубчиками);
ножницы для резки труб из пластика;
труборез роликового типа;
аккумуляторный труборез;
гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

на месте среза ставят отметку маркером;
винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
далее винт плавно затягивается (так, чтобы не лопнула труба);
после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Методы резки изделий из металла под углом

Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

Приготовить обычный белый лист бумаги.
Сложить его по диагонали.
Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.

Бумажный шаблон

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

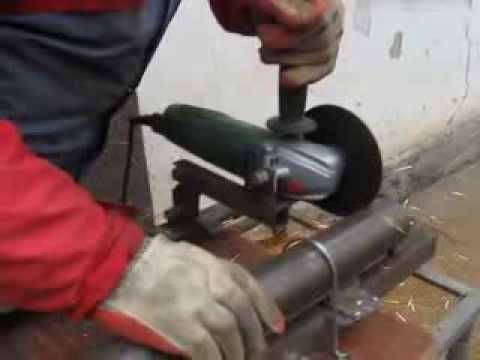

Подготовка к работе болгаркой по металлу

Болгарка относится к уровню относительно небезопасных электроинструментов. Получить травму можно от разлетевшегося диска или выпавшего из рук инструмента. В любом случае опасность связана с высочайшей скоростью вращения электродвигателя устройства.

Для увеличения эффективности работы болгаркой, расширения ее многофункциональных способностей, практически употребляют такие дополнительные приспособления:

Их применение позволяет сделать лучше качество распиливания железных заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, растет его производительность.

Внедрение дополнительных приспособлений позволяет воспользоваться инвентарем как станком, созданным для выполнения различных видов работ.

Чтоб очень обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно делят на предварительные и главные (рабочие) мероприятия.

До начала резки нужно выполнить ряд манипуляций.

Надеть специальную рабочую одежку и обувь (с противоскользящей подошвой), перчатки из плотной ткани или кожи.
Приготовить, из соображений особенностей и вида распиливаемого металла, подходящий диск, и после установить его маркировкой к верху, зажав гайкой.

Проверить применяемые рабочие насадки на предмет наличия разных изъянов, нарушающих их целостность: выбоин, трещинок и иных деформаций.
Пользоваться средствами персональной защиты: очками, респиратором или маской (щитком), а иной раз также и наушниками.
Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
Приготовить место работы: убрать горючие материалы (смазку, горючее, бумагу, тряпки) все мешающие вещи. Накрыть иначе говоря отодвинуть на неопасное расстояние предметы, которые быть повредиться раскаленными металлическими частичками.

При способности распиливаемый материал следует за ранее накрепко зафиксировать, к примеру, в тисках, чтоб убрать вероятные случайные его подвижки. Держать обрабатываемые детали на ладони или меж коленями запрещено.

Коротко о системе водоотведения

Устройство канализации – это описание всех составных частей и принцип функционирования системы в целом и по отдельным узлам. Подразделяется:

Внутренняя, – располагается в здании.
Наружная, – прокладывается вне построек.

Внутренняя

Устройство внутренней канализации:

Сантехнические приборы (источники образования грязной воды): унитаз, биде, умывальник (кухонная мойка), ванна (душевая кабина), стиральная и посудомоечная машина.
Сифоны и элементы соединения (переходные муфты).
Отводящие трубы Ø 30–50мм. Для унитаза 100мм.
Переходные элементы: фитинги и муфты, обратный клапан, ревизия.
Главный стояк – элемент, собирающий в одну канализационную трубу, стоки от всех источников. Диаметр коллектора не должен быть меньше 100мм.

Монтаж системы канализации внутри помещения регламентируется нормативными документами: СНиП (Санитарные Нормы и Правила) 3.05.01–85 «Внутренние санитарно–технические системы».

Наружная

Внешняя система включает в себя:

Сточную магистраль из труб Ø 100–200мм (для индивидуального жилья).
Переливные (смотровые) колодцы.
Муфты, фитинги.
Приёмник стоков (выгребная яма, септик, станция биоочистки).

Установка канализации вне здания регламентируется СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения».

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Большого диаметра.
Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

Водоснабжения.
Отопительных.
Канализационных.
Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.
