Как сделать фуганок своими руками

Особенности самодельных вариантов исполнения

Зиг машина своими руками может быть создана только при использовании подготовленных чертежей и проектов

В рассматриваемом случае уделим внимание на нижеприведенные моменты:

  1. Прижимной вал должен иметь ход не менее 12 миллиметров. Как правило, прижимной вал находится сверху, нижний неподвижный.
  2. Есть также и боковые упоры, которые позволяют исключить вероятность сдвига вала во время обработки. Зиговка своими руками создают так, чтобы при замене шайбы можно было изменить зазор расположения рабочего ролика.

  1. При рассмотрении того, как создается зиг машина своими руками, отметим, что понадобятся зубчатые колеса с диаметром около 6 сантиметров для передачи усилия.
  2. Валы рекомендуется крепить так, чтобы можно было заменить при необходимости. Что касается зубчатых колес, то в процесс эксплуатации не нужно быть проводить замену – только при обслуживании конструкции. Зиговочная машина ручная своими руками должна создаваться с учетом того, что время от времени придется выполнять обслуживание.
  3. Рекомендуется проводить крепление через шплинт, под который можно создать при помощи сверла специальное отверстие. При создании посадочного отверстия учитывается толщина используемых шайб и длина рабочего ролика.
  4. Коробку можно создать из металла, который имеет толщину 5 миллиметров и больше. При расчете высоты коробки учитывается высота вала, создаваемый зазор.
  5. Станина создается так, чтобы в разрезе получалась буква «Т». Довольно часто создается станина высотой около 25 сантиметров. Ширина станины разрабатывается под поставленные задачи. Все элементы могут соединяться между собой различным методом: сваркой, сочетанием болта и гайки и так далее. Отметим, что чаще всего зиговочный станок ручной своими руками создается путем применения болтов и гаек – сборная конструкция более проста в эксплуатации, но обладает куда меньшей жесткостью чем сварная и требует периодической проверки степени зажима всех крепежных элементов.
  6. Ограничитель создается из металла, толщина которого составляет примерно 3 миллиметра.
  7. Рукоятку можно взять из других различных приспособлений.

Следует уделить внимание тому, что ролики также придется создавать своими руками, для чего нужно иметь токарное оборудование. Они сменные, выбираются в зависимости от поставленных задач при производстве. Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали

Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали.

Вышеприведенная информация всецело описывает то, как сделать зиг машину своими руками, какими особенностями она обладает и для каких целей используется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Зиговочная машина — это специализированное оборудование, позволяющее выполнять такую технологическую операцию, как зиговка. Этот метод обработки, которой подвергаются заготовки из листового металла, не представляет особой сложности в технологическом плане, но для осуществления подобной обработки необходимо использование специальных машин. Такое оборудование, представленное на современном рынке большим разнообразием серийных моделей, может быть оснащено ручным, электрическим или гидравлическим приводом. При желании простейший зиговочный станок несложно изготовить своими руками.

Работа зиговочной машины: нанесение двойного круглого фальца на заготовку цилиндрической формы

Как сделать рейсмус из электрорубанка своими руками?

Чтобы изготовить рейсмус из электрорубанка своими руками понадобится незначительный набор слесарных и обрабатывающих электрических инструментов, а также некоторое количество пиломатериалов.

Вообще профессиональный рейсмус представляет собой специальный плотницкий инструмент для механической обработки древесины, в частности применяется для нанесения разметочных проектных линий.

Также изделие используется для выравнивания плоскости конкретного пиломатериала. В самодельном рейсмусе присутствует электрорубанок в качестве основного режущего механизма.

► Инструменты и материалы для изготовления

Материалы для изделия:

  • Фанера толщиной 15 мм;
  • Планки и брусок из дерева – 15х15, 25х25;
  • Шестеренки приводные – 4 штуки;
  • Велосипедная цепь – 1 шт.;
  • Набор гаек с резьбой М14;
  • Набор шайб;
  • Шурупы на 25 – 100 шт.;
  • Резьбовые винты – 4 шт.;
  • Подставки под винты – 4 шт.

Также, чтобы изготовить рейсмус в домашних условиях необходим набор некоторых инструментов, в частности электрорубанок и лобзик.

Инструменты:

  • Электрический лобзик;
  • Строительный электрорубанок;
  • Набор ключей и отверток;
  • Шуруповерт;
  • Линейка и уголок.

Строительный электрорубанок будет использован в качестве основного механизма для изделия.

1. Основа из фанеры

Основа под рейсмус изготавливается из фанерного листа толщиной не меньше 15 мм. Материал обрезается до проектного размера. По форме это прямоугольник с примерным размером 400х500 мм.

2. Крепеж подставок для платформы с электрорубанком

Подставки изготавливаются также из фанеры толщиной 15 мм. При этом элемент вырезается из нескольких частей и собирается на месте. Крепление узла осуществляется шурупами с обратной стороны к главному основанию, к которому также будет установлен электрорубанок с рабочей платформой.

3. Изготовление платформы под электрорубанок

Строительный электрорубанок крепится на специальной платформе, которая имеет размерную прорезь по центру. Техническое отверстие должно быть вырезано лобзиком строго по форме рубанка. Сам электроприбор устанавливается при помощи зажимных планок и шурупов.

4. Монтаж резьбовых винтов с шестеренками на платформу

На платформу под рейсмус монтируется приводной механизм, который будет обеспечивать подъем и опускание платформы. Резьбовые винты устанавливаются по 4-м углам основы, где уже смонтирован электрорубанок на шурупах.

5. Установка платформы на подставки

Верхняя часть рейсмуса с платформой и установленным рубанком монтируется на основные подставки из фанеры, при этом крепление осуществляется с помощью шурупов. Повсеместно проводится укладка кабеля электрорубанка, чтобы при работе системы не повредилась его оплетка.

6. Ручка для управления платформой с электрорубанком

Ручка на рейсмус монтируется на один из резьбовых винтов. Крепление осуществляется при помощи набора шайб и гаек. Чтобы надежно завинтить крепежную гайку необходимо проделать сквозное отверстие на одном винте

Важно контролировать, чтобы электрорубанок не сорвался со своих креплений

7. Мерная планка и указатель

Измерительная планка должна быть установлена в обязательном порядке для проведения измерений материала во время его обработки. В качестве планки можно использовать часть обычной пластиковой линейки, которую нужно обрезать до 6-8 см. Указатель под рейсмус используется виде обычной стрелки.

Готовый рейсмус в сборе тестируется на черновом материале, чтобы осуществить его дальнейшую настройку. Работающий электрорубанок должен систематически обслуживаться, в частности необходимо периодически подтачивать лезвие и проводить чистку.

Видео: собираем рейсмус на основе электрорубанка своими руками.

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

Самодельный прижим: вариант №1


Самодельное прижимное устройство

Чаще всего для изготовления вышеописанной конструкции за основу берут деталь от старой стиральной машины, а в частности — валики для выжимания влаги. В некоторых случаях после небольшой модификации дополнение можно установить на оборудование.

Рама состоит из четырех опорных лап, которые соединяются между собой П-образным профилем. На нем устанавливаются фиксирующиеся валы. Профили не фиксируются на основании, а свободно передвигаются по ним. В верхней части конструкции находится фиксирующая планка, соединенная с регулировочной ручкой червячной передачей. Для амортизации можно установить пружины, которые будут частично компенсировать сильное давление при обработке неровных поверхностей.

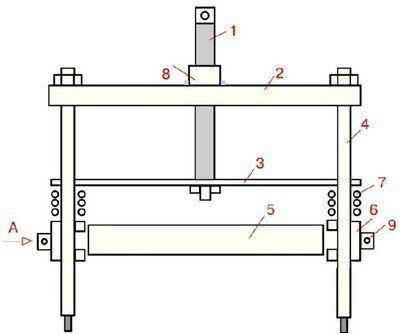

Чертеж прижимного устройства

В составе конструкции следующие компоненты.

  1. Винт.
  2. Пластина для соединения.
  3. Пластина, обеспечивающая надежную фиксацию.
  4. Опорная стойка. Для комплектации потребуется 4 штуки.
  5. Два валика.
  6. Две боковых опоры для валиков.
  7. Компенсационные пружины — 2 шт.
  8. Гайка.
  9. Фиксирующие оси для валиков.

С помощью верхней ручки происходит регулирование степени прижима. Недостатком подобной модели является большая массивность. Она может подойти не для всех типов станков.

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента

При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

  • Не может похвастаться высокой точностью обработки;
  • Ширина обрабатываемой детали очень маленькая – всего 110 мм;
  • Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
  • Небольшая мощность, ограниченная мощностью бытового электрорубанка;
  • Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

  • Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
  • Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
  • Простота конструкции влияет на его надежность и ремонтопригодность.
  • Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Подбор комплектующих для фуганка

Ограждения ножевого вала фуговального станка.

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать – перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка – один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Схема конвеерного механизма фуговального станка.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

  • ширина вала;
  • количество ножей;
  • ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4.5 тыс. оборотов в минуту, ширина обрабатываемого материала – 25-40 см.

Принцип работы на фуговальном станке

направляющая линейка из ДСП

Для работы на одностороннем фуговальном оборудовании дома достаточно одного человека. Он исследует состояние заготовки, кладет ее выпуклой плоскостью вверх на переднюю плиту. Двумя руками придавливает к линейке и направляет на резаки. Далее, уже отфугованную сторону левой рукой прижимает к поверхности задней плиты. Обработанную заготовку мастер осматривает: если она недостаточно простругана, отправляет на ножи. Желательно избегать обработки очень покоробленных заготовок, так как снимается слишком толстый слой стружки. Оставшаяся заготовка может получиться недопустимо тонкой.

При обработке двух перпендикулярных плоскостей первой идет в работу большая по площади. Потом ее прикладывают к направляющей и строгают вторую. Двусторонний станок позволяет провести обработку одновременно обеих сторон.

  • Если при обработке на плоскости появляются «поджоги» или «мшистость» — пришло время заточить резаки;
  • При работе с деталями короче 40 см и уже 3 см их удерживают только специальными толкателями, а детали сложной формы шаблонами;
  • Если обструганная плоскость кривая или имеет форму крыльчатки, следует проверить уровень плит столешницы и вала ножей.

Изготовление фуговального станка с ножевым валом

Для изготовления станка были изготовлены основные детали. Для них использован катаный равнобокий уголок 40·40 мм. Можно использовать профильную трубу 40·20 со стенкой 2 мм, тогда детали будут собираться методом сварки (необходим кондуктор или стапель).

Приобретены комплектующие:

  1. Шпильки М12, длиной 120 мм – 16 шт.
  2. Гайки М12 (32 шт.) и шайбы – 16 шт.
  3. Дополнительные болты М10, пружинные шайбы Ø10 и гайки М10 – 52 комплекта.
  4. Электродвигатель мощность 3,5 кВт (2880 об/мин).
  5. Ножевой вал длиной 200 мм с набором ножей и вспомогательного крепежа.
  6. Уголок 40·40 мм (6,8 м).
  7. Полоса 4·40 мм (1,1 м).
  8. Блок шкивов для двигателя и шкив для вала.
  9. Клиновой ремень.
  10. Провода и пусковая арматура.

После подготовки деталей их окрашивают грунтовкой. Можно приступать к сборке.

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

Вариант устройства с диском

Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией

Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки

Процесс сборки ленточного агрегата

Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

Домашний барабанный станок для шлифовки древесины

Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действии

шлифовальный станок

Передний подвижный стол

Конструкция переднего стола создается в подвижном виде. Она представлена сочетанием двух деталей, которые скреплены под углом 90 градусов. Существенно повысить прочность можно за счет создания боковых упоров. Крепление отдельных частей проводится при использовании саморезов, но существенно повысить прочность можно за счет использования столярного клея.

Следующий шаг заключается в создании двух сквозных отверстий на расстоянии 70 мм друг от друга. Фиксация проводится за счет двух винтов, к примеру, с барашками. За счет этого проводится регулировка положения этого элемента.

Высокотехнологичный метод изготовления рейсмусового станка

Автор этого самодельного рейсмусового станка решил не экономить на технологическом оснащении создаваемого оборудования и максимально электрифицировать все процессы.

Читать также: Паяльник для пайки микросхем своими руками

Здесь 3 самостоятельных электропривода, которые:

  • приводят в действие режущий барабан,
  • являются протяжно-прижимными валиками,
  • регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:
