Как сделать грунтозацепы для мотоблока своими руками

Как сделать грунтозацепы для мотоблока своими руками?

Существует несколько способов изготовления самодельных грунтозацепов. Мы остановимся на нескольких, отличающихся между собой сложностью и объемом требуемой работы.

Грунтозацепы для мотоблока: самый простой вариант приспособления

Примитивным способом создать нечто подобное заводским грунтозацепам считается усовершенствование уже готовых заводских колес. Для этого приспосабливают т.н. «полосы противоскольжения», которые надевают на шины.

Их конструируют так:

• берут 2-3 мм лист металла;
• с помощью болгарки вырезают прямоугольник, который должен быть на несколько см шире профиля колеса и соответствовать длине его окружности;
• загибают вовнутрь края полос, чтобы исключить соскок в сторону и травматизм оператора мотоблока;
• приступают к подготовке грунтозацепной части – для этого понадобится листовая сталь с толщиной не менее 0,04 см. она сгибается под углом 120 0 и нарезается на равные отрезки;
• сварочным аппаратом получившиеся заготовки присоединяют к полосам, оставляя между ними одинаковое расстояние.

Эту же последовательность действий проделывают и для второго колеса. Для натяжения приспособления на колесах потребуются болтовые стяжки, которые так же привариваются. Несоблюдение размерных пропорций между шипами на разных колесах может привести к тому, что при движении вперед мотоблок будет отклоняться влево или вправо.

Грунтозацепы для мотоблока

Мотоблок – необычайно нужная вещь в любом приусадебном или фермерском хозяйстве. Данная техника относится к категории легкой, что нисколько не отражается на ее эффективности и функциональности. Подобно более тяжелым и крупногабаритным тракторам или мини трактора, мотоблоки совместимы с разнообразным навесным оборудованием, позволяющим не только культивировать почву, но и окучивать грядки, собирать урожай корнеплодов и т.д.

В списке самых востребованных адаптеров к мотоблокам – грунтозацепы. Ими комплектуются не все мотоблоки, что вынуждает пользователей приобретать их самостоятельно. О том, как не ошибиться с выбором и можно ли эти механизмы изготовить самостоятельно, и пойдет речь дальше.

1 Что такое грунтозацепы к мотоблоку?

Технически он представляет собой колесо с шипами или лезвиями, вгрызающимися в землю. Чтобы разобраться, какие грунтозацепы подойдут для мотоблока – покупные или самодельные, следует выбрать из двух вариантов: универсальный или для определённой модели.

В первом случае достаточно только подобрать размер, во втором необходимо подобрать характеристики под конкретную марку.

Грунтозацепы к мотоблоку

Грунтозацепы для мотоблока своими руками изготавливаются повсеместно, это гораздо менее затратный вариант. Тем более что для тяжёлого оборудования они практически не делаются, их можно соорудить только вручную или на заказ.

Цель грунтозацепов следующая:

• улучшение сцепления с грунтом;
• облегчение передвижения в гору и по мягкой земле;
• обеспечение дополнительного взрыхления;
• увеличение массы, чтобы на мотоблок можно было навесить большее число оборудования, и ради устойчивости.

1.1 Грунтозацепы для самых распространённых марок мотоблоков

Следующие мотоблоки распространены по территории России, для них оборудование можно получить у производителей:

1. Нева.
2. Салют.
3. Фаворит.
4. Крот.
5. Ока.

Грунтозацепы для мотоблока (железные колеса)

Самая распространённая машина на сельскохозяйственных угодьях России, это Нева. Для неё грунтозацепы изготавливаются на тех же заводах, что и мотоблок. Конструкция Ф340×110, где высота обода 340, а ширина 110 мм.

Модели для Невы с размерами 560×130 мм подойдут ещё и на мотоблоки Фаворит и Салют. Такой размер можно назвать универсальным. На Салют есть возможно поставить колёса значительно большего размера – 700 на 100 мм, доставляются они из Полтавы.

Для мотоблоков Крот, Дачник, Мастер, существуют маленькие грунтозацепы в 280 мм диаметром и 90 мм толщиной. Для мотоблоков потяжелее, Кентавр и Зубр, оборудование создаётся с размерами 450 мм диаметр и 110-120 мм ширины для первого и 700×200 для второго.

На Кадви подходят от 350 до 500 мм диаметром, при ширине от 100 мм. Ока – 425×130 мм, особенностью конструкции является то, что необходимо их вешать на удлинители для ступиц.

Самодельные грунтозацепы для мотоблока Салют 100

При выборе также следует учитывать, какой вес придётся на себе держать устройству. Чем он выше (включая навесное оборудования, плуги и прочее), тем грунтозацеп должен быть больше и крепче.

Назначение и разновидности

Грунтозацепы предназначены для увеличения веса мотоблочного агрегата и улучшения контакта техники с землей, особенно на участках с чересчур влажной и/или сыпучей почвой. Они представляют собой конструкцию с шипами, которую одевают на ось вместо/поверх пневматических колес с мягкими шинами.

На современном рынке можно найти несколько конфигураций грунтозацепных устройств. Различают универсальные и специальные грунтозацепы. Первые могут использоваться на любом мотоблочном аппарате, главное, правильно подобрать размер. Вторые же сделаны под какую-то определенную марку (модель) агрегата.

По конструкционным особенностям грунтозацепные приспособления подразделяются на требующие демонтажа колес с пневматическими шинами и надевающиеся поверх шин. Первый тип требует фиксации на колесной оси.

Применение грунтозацепов позволяет:

• лучше обрабатывать почвенный слой;
• улучшить проходимость как самого мотоблочного агрегата, так и присоединенного прицепа с грузом;
• повысить устойчивость техники вследствие увеличения ее веса;
• навешивать и другое дополнительное оборудование.

Самостоятельное изготовление зацепов

• Проще всего, пожалуй, сделать грунтозацепы из ненужных дисков от автомобильных колес. С помощью сварочного аппарата к дискам прикрепляется полуось, на которую затем надеваются подшипники. К автомобильным дискам привариваются квадратные металлические пластины, таким образом, чтоб они касались краями обода.
• Потом пластины привинчиваются болтами к ободу. Дальше делаются зубья — стальные зацепы, которые будут входить в грунт. Для этой цели понадобится стальная пластина, к примеру, уголок, который разрезается болгаркой на части, а из этих частей свариваются такие же зубья, которые изготавливаются в заводских условиях. Полученные зацепы размещаются на обод колеса в 15 см друг от друга.
• Самодельные зацепы могут быть сделаны из старого газового баллона. Из него вырезаются два диска для ободьев колес шириной 5−7см и высотой 30 см. Далее производятся те же операции, что и с автомобильными дисками.
• Для улучшения работы колес с зацепами к каждому зацепу можно приварить еще один зуб сверху и удлинить зубья до 60 см. Делается ось: к одному ободу крепится металлическая пластина, на которой будет размещаться эта ось.
• Грунтозацепы могут быть сделаны из любой заготовки круглой формы. Главное, правильно подобрать ширину и диаметр будущего колеса с зацепами. Размеры колеса определяются функционально, то есть исходя из целей использования на мотоблоке.

Для «Невы»

Мотоблок каждой марки имеет навесные опции, более других подходящие к его конструкции. Лучше, конечно, приобретать универсальный мотоблок, для которого подходят практически все навесы. Для «Невы» производятся колеса с грунтозацепами Ø 340×110 .

По конструкции данные грунтозацепы немного больше описанных нами самодельных. Нужно соблюдать инструкции, указанные выше, но выбрать ободья других размеров. Высота колеса для зацепа «Невы» должна составлять 340 мм, ширина самодельного приспособления — 110 мм.

Для «Кентавра»

Грунтозацепы для мотоблока этой марки отличаются лишь размерами. Выше были описаны размеры, на которые нужно было ориентироваться, переделывая старые колеса в грунтозацепы для «Невы». Та же схема используется для изготовления колес с зацепами больших размеров. Высота колеса выбирается 450 мм. Ширина колеса должна равняться 110 мм, как и для «Невы». Такие зацепы подойдут для мотоблока Кентавр 2060 и 2090 и агрегатов с аналогичными параметрами. Заводской вариант обойдется примерно в $30.

Для «Зубра»

Мотоблок этой марки представляет собой тяжелое профессиональное оборудование, и на него может быть установлено лучшее из имеющегося навесного оборудования. Чтоб «Зубр» отлично заходил в грунт, к нему нужны грунтозацепы. Стандартные приспособления, которые к нему подходят, имеют шину 200 мм и высоту 700 мм. Колеса такой ширины одеваются лишь на тяжелые мотоблоки и, кроме «Зубра» JRQ78 и 79, подходят также «Кентавру» 1070D, «Авроре» 101 и «Авроре» 81, Zirka LX1080D и 1090. В заводском исполнении расстояние между зацепами составляет 14,5 см. Втулка колес имеет диаметр 60 мм. На мотоблок одеваются с помощью дополнительной ступицы.

Лучшие недорогие грунтозацепы для мотоблока

Довольно часто пользователи покупают именно бюджетные модели. Они стоят недорого, но позволяют понять, насколько удобно применять грунтозацепы. Как правило, их покупают для знакомства с дополнительными возможностями. После первой поломки их меняют на более дорогие, которые могут использоваться в течение длительного времени.

Какие бы вы выбрали грунтозацепы для мотоблока или посоветовали?

ELITECH КБ-51/52 Целина 10102

Данная модель подходит для одноименных культиваторов и мотоблоков. Также может использоваться с продукцией Ранчо, Крот, Elitech и Тарпан. Можно использовать для рыхления почвы и окучивания культур. Все комплектующие надежно сварены между собой, чтобы обеспечивает хорошую устойчивость к внешним факторам воздействия. Используется втулка на валы редуктора для крепления. Стоимость 1810 рублей.

ELITECH КБ-51/52 Целина 10102

• втулка 90 мм;
• внутренняя ступица 25 мм;
• вес 6,5 кг.

• российское производство;
• небольшая цена;
• соответствует требованиям.

не у всех моделей зачищены брызги от сварки, что влияет на внешний вид, но не на качество изделия.

CHAMPION C3002

Отличная модель для одноименных культиваторов. Качественная сборка не позволяет шипам застревать в земле, что обеспечивает неплохую маневренность. Стоимость небольшая. Производятся данные грунтозацепы в России.

• диаметр 360 мм;
• ступица 30 мм;
• ширина 90 мм.

• качественная сварка;
• хороший внешний вид;
• относительно легко крепить к мотоблоку.

PATRIOT 490001070

Довольно тяжелое изделие, которое способно обеспечить неплохое сцепление с землей для улучшенного возделывания грунта. Стоимость небольшая. Предназначен грунтозацеп для работы с мотоблоками Patriot. Купить можно во многих специализированных магазинах. Родина бренда США, однако есть несколько заводов во всем мире, поэтому необходимо уточнять, кто является производителем в конкретно взятом случае.

• вес почти 10 кг;
• диаметр 400 мм;
• ступица 30 мм;
• ширина 180 мм.

• адекватная цена;
• хорошее качество.

Целина 010139

Еще одна тяжелая модель, которая пользуется спросом на рынке. Так как у нее большой вес, то ее рекомендуется использовать для мотоблоков высокой мощности. В противном случае они могут застревать и плохо обрабатывать землю. Шипы обладают хорошей сваркой с обручами, что подтверждается положительными отзывами на тематических сайтах. Стоимость 2330 рублей.

• вес почти 15 кг;
• диаметр 430 мм;
• ступица 32 мм.

• большой вес;
• небольшая цена;
• хорошая сварка;
• эстетичный внешний вид.

подходит к небольшому количеству мотоблоков.

PATRIOT 490001065

Один из лучших грунтозацепов бюджетной категории на сегодня. У него достаточный вес, чтобы позволить устройству эффективно возделывать почву. Также есть возможность подсоединить дополнительные элементы. Пользователи отмечают длительный срок эксплуатации. Возможно установить на мотоблоки различных производителей. Стоимость 2290 рублей.

• диаметр 460 мм;
• ступица 30 мм;
• вес 12 кг;
• ширина 180 мм.

• надежная сварка;
• умеренная цена;
• хороший вес;
• используется качественный сплав металлов.

Это наиболее популярные изделия бюджетной ценовой категории. Их цена редко превышает 3 000 рублей, а приобрести можно в различных специализированных магазина. Также нередко их можно найти на площадках типа Ebay и Aliexpress.

Удлинители грунтозацепов собственными руками для мотоблока

Удлинители служат для того, чтобы увеличить ширину калии, а также для способности беспрепятственного поворота колеса сравнительно оси. Для того чтобы совершить такого рода удлинитель в мотоблоке, необходимо на ось прикрутить втулку с прорезью. Во втулку вставляется ось, которая закрепляется болтом. Ну и заключительное – закрепить на оси колесо с грунтозацепом. Этот механизм весьма несложен и сделать его сумеет каждый, имеющий хоть какое-то отношение к технике. В торговом центре такой удлинитель стоит от 800 до 1000 руб.

Материал из раздела «Как сделать грунтозацепы по чертежам» сайта фотографий, чертежей и схем мотоблоков, мотокультиваторов и навесного оборудования к ним. Для тех, кто искал в интернете публикации на тему «Схема устройства самодельного колеса с бандажом», а также фото и картинки по запросу «Изготовление грунтозацепов для мотоблока своими руками».

Для изготовления грунтозацепов своими руками на резиновые колеса мотоблока существует очень много различных вариантов и конструкций. Предлагаем Вам оригинальный, но довольно таки трудоемкий способ изготовления бандажа с грунтозацепами для резиновых колес. Такой способ подойдет тем у кого имеются старые непригодные для эксплуатации резиновые покрышки (заводские или для самодельного мотоблока с автомобильными колесами, главное, чтобы борта покрышки были целые). В принципе, таким макаром, можно сделать и к автомобилю, и к трактору. Для изготовления бандажа с грунтозацепами из покрышки необходимо в старом резиновом скате сделать одинаковые и равномерные вырезы по всей окружности как показано на схеме: сначала нужно всё хорошо рассчитать и разметить, а затем при помощи пробоя сделать отверстия в боковинах покрышки по углам размеченных вырезов от которых и начинать резать. Вырезы лучше всего делать скальпелем или ножом сделанном из косы, периодически смазывая его жиром или мылом. Лучший вариант – сделать вырезы болгаркой. Затем срезаете бортовые кольца покрышки, так как устанавливать на диск ее уже не нужно. Изготовленную своими руками покрышку с вырезами необходимо будет надеть на рабочее резиновое колесо мотоблока. Для этого разбортируется колесо с идентичной покрышкой (нужно, чтобы она была не новая, а с хорошим износом). На снятую с колеса мотоблока покрышку одевается сделанная заготовка с прорезями (операция эта нелегкая и трудоемкая). А в прорези вставляете сваренные из толстого металла невысокие швеллеры, можно не в каждую, а через одну прорезь (для больших колес можно использовать небольшие швеллеры заводского производства, но с этим вопросом необходимо определится заранее, т.к. от этого зависит ширина вырезов и особенно ширина оставляемых резиновых участков, которая должна быть равной ширине полки швеллера). Вставленные металлические швеллеры и будут играть роль самодельных грунтозацепов на колесах мотоблока. Главное правильно рассчитать соотношение упругости оставляемой на покрышке резины и веса вставляемых швеллеров, чтобы они не были слишком тяжелыми и не оттягивали резину покрышки. Вместо швеллеров, при изготовлении , можно использовать самодельные металлические скобы любой удобной для Вас формы. После одевания колесо обратно бортируется, накачивается и мотоблок на резиновых колесах с грунтозацепами готов к эксплуатации. Учитывая большую трудоемкость работы значительно проще будет сделать обычное металлическое или грунтозацепную из металла. Но для кого-то ввиду отсутствия нужного металла или наличия старых покрышек будет интересен и этот вариант

С помощью мотоблока можно сделать много разнообразной работы, если в дополнение к агрегату имеется соответствующее навесное оборудование. Главная задача любого мотоблока – это обработка почвы: вспахивание, окучивание, возможно, посадка и выкапывание картофеля с определенным навесом. Вспашка требует грунтозацепов для культиватора. Это надежные помощники каждого владельца агрегата, а сделать грунтозацепы для мотоблока своими руками можно в течение нескольких часов. Грунтозацепы – довольно распространенное навесное оборудование, которое позволяет увеличить массу техники и обеспечить лучшее сцепление мотоблока с почвой.

Чертежи, как сделать грунтозацепы для мотоблока своими руками

Грунтозацеп относится к навесному оборудованию и широко используется в сельском хозяйстве. Необходимо учитывать конструкцию грунтозацепа, поскольку они изготовляются универсальными, а так же некоторые выполнены под отдельные модели мотоблоков. Любой владелец мотоблока может изготовить самостоятельно грунтозацеп из ненужных ему автомобильных дисков. Естественно, что это занятие займет время, но зато вы сможете сэкономить некую денежную сумму.

Чертежи и схемы грунтозацепов для мотоблока

Прежде чем принять решение о том, какие грунтозацепы нужны именно вам, необходимо быть проинформированным об их разновидностях.

Чертеж грунтозацепа своими руками

1. Грунтозацепы для мотоблока Нева. Имеют высоту обода 34 см, а ширину – 11 см.
2. Грунтозацепы для мотоблока Кентавр. Будут иметь еще большую высоту – 45 см, а ширину 12 см.
3. Для мотоблока Зубр. Высота зацепов — 70 см, а ширина – 20 см.
4. Для мотоблока Фаворит. Колеса — 43 см, ширина 15 см.
5. Для мотоблока Ока. Цельный обод с диаметром 42,5 см и 13 см.

6. Грунтозацепы для оборудования Салют. Если выбрать высоту 50 см, ширину 20 см, то не будет пробуксовки колес.

Грунтозацепы к мотоблокам Салют

Мотоблоки Салют позволяют выполнять довольно много видов работ на земельном участке, благодаря совместимости с самым разным навесным оборудованием. Благодаря этому, множество задач по обработке земли упрощается, требует гораздо меньше сил и времени, чем при обработке вручную. В частности, у такой категории, как грунтозацепы, применяемость — выкапывание, окучивание, вспашка. Этот вид оборудования для мотоблока Салют занимает отдельное место среди дополнений к агрегату, поскольку повышает его универсальность.

Эта модель бренда Салют представляет собой усовершенствованное устройство, в котором производитель собрал все преимущества его «собратьев», разработанных ранее. При этом учтены и доработаны все недочеты предыдущих агрегатов модельного ряда Салют. В мотоблоке Салют 100 центр тяжести перенесен на переднюю часть агрегата, за счет чего повысилась его устойчивость и минимизирован риск, что он будет опрокидываться при работе по возделыванию грунта.

В этом видео вы узнаете о плюсах и минусах грунтозацепа:

Более удобно стал располагаться рычаг переключения скоростей — в модели Салют 100 он находится уже не на редукторе, а на рукоятке управления. Кроме того, агрегат легко демонтируется, благодаря чему его очень просто транспортировать в легковом автомобиле и собирать по мере надобности.

Мотоблок Салют 100 укомплектован четырехтактным бензиновым двигателем и обладает мощностью около 7,5 лошадиных сил. Расход топлива составляет полтора литра бензина на один час непрерывной работы, что можно назвать довольно экономичным показателем. А при установке необходимого навесного оборудования функциональность агрегата еще больше увеличивается.

Грунтозацепы необходимы в первую очередь при вспашке грунта, поскольку существенно облегчают эту задачу. Выглядит это оборудование как большие металлические колеса, по окружности которых размещены угловидные шипы. Этими шипами грунтозацепы входят в почву, облегчая работу всего агрегата. Благодаря этому навесному оборудованию, можно регулировать расстояние между бороздами. Используются грунтозацепы вместе с таким оборудованием, как плуг, окучник, картофелекопатель.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции

Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.

Для грунтозацепов в первом случае берется:

• 4 мм сталь – она послужит для дисков будущих колес;
• стальной лист 8 мм – для части, погружаемой в почву;
• электроинструменты – сварка, УШМ, дрель.

Ход работ:

1. УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
2. по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
3. второй лист стали распускаем на треугольники с затупленными углами;
4. привариваем последние к зубчатой кайме, как показано на рисунке.

Второй вариант на базе жигулевских дисков

Будет нужен полный комплект дисков, поскольку на одну пару можно поставить шины и применять ее для транспортировки по дорогам с асфальтированным покрытием, а вторую – выполнить как традиционные грунтозацепы.

Последовательность действий:

1. уголок из стали со стороной 5-6 см распускаем на отрезки, более широкие чем имеющиеся диски;
2. в центре одной стороны болгаркой вырезаем треугольную площадку. Именно этой частью они будут соприкасаться на грунтозацепе;
3. горелкой нагреваем уголок и слегка загибаем его. Дополнительно прихвачиваем сваркой, чтобы усилить заготовку;
4. шипы из уголков привариваем по внешнему ободу машинного диска через равные промежутки (оптимальным будет шаг в 15 см, направляя заостренную часть по ходу перемещения мотоблока).

Аналогичные операции повторяются и для второго диска, как показано в видео.

” Пользуясь нашими рекомендациями, можно изготовить самодельные грунтозацепы для любой марки и модели мотоблоков: «Агат», «Салют» или «Нева». Габаритные различия между моделями этих культиваторов незначительны, поэтому грунтозацепы с серии «Нева» МБ-1 и подойдут и на более поздние версии – МБ-2, МБ-21 и т.д., расширяя сферу их применения.

Автомеханик, специализируется на С/Х технике

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность

На практике, особое внимание уделяется небольшим и многофункциональным устройствам

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.

Сэкономьте время и силы вместе с грунтозацепами для мотоблока

Как сделать самодельные грунтозацепы

Многие владельцы мотоблоков предпочитают не покупать грунтозацепы для мотоблока, а делать их своими руками. Часто это происходит из стремления сэкономить, но иногда бывают ситуации, когда у владельца не остается другого выхода, как сделать их самостоятельно. Например, для тяжелых моделей мотоблоков подобное оборудование попросту не выпускается, и их владельцам ничего не остается, как искать нужные чертежи и по ним делать самодельные грунтозацепы к мотоблоку.

Самый популярный вариант – сделать грунтозацепы из автомобильных дисков. К каждому из дисков приваривается металлическая полоса, к которой, в свою очередь, будут приварены металлические зубья-пластины.

Залог качественной работы любого грунтозацепа – надежные зубья. Для их изготовления понадобится толстая стальная пластина. Привариваются они на диск с шагом 15-17 см., а их длина зависит от модели вашего мотоблока. Если все выполнено правильно и качественно, то такие самодельные грунтозацепы ничем не хуже заводского оборудования.

Другой популярный способ – изготовить нужное оборудование из отслужившего свой срок газового баллона. Сначала из баллона вырезаются два обода диаметром в 30 см и шириной 8-10 см. Дальше схема та же, что и с автомобильными дисками: на вырезанные диски приваривается металлическая пластина, а на нее крепятся зубья. Длина зубьев должна быть минимум 15 см. Можно и больше, но переусердствовать с длиной тоже не стоит – если сделать их слишком длинными, они слишком глубоко будут уходить в грунт, и мотоблоку будет трудно вращать их.

Эти два способа – не единственные, позволяющие самому сделать надежные грунтозацепы для мотоблока. Но все они выполняются по схожей схеме, и различаются только используемыми для обода материалами. Требования, предъявляемые к этим материалам, минимальны – они должны быть нужного диаметра и достаточно прочными.

Отдельно стоит упомянуть о правильной эксплуатации грунтозацепов. Это навесное оборудование предназначено исключительно для движения по грунту. Двигаться на нем по дорогах с твердым покрытием – асфальтному, бетонному или каменному – категорически запрещено. И дело не только в том, что своими зубьями грунтозацепы повреждают дорожное покрытие. При движении по твердому материалу может отломиться от обода зуб, и, подчиняясь центробежной силе, полететь в оператора, нанеся ему увечье. Даже при движении по мягкому грунту оператору нужно быть предельно собранным и осторожным, чтобы зубьями не травмировать себе ноги. Но это уже тема для другого разговора.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками?

С учетом высокой стоимости на некоторые модели грунтозацепов, многие владельцы мотоблоков предпочитают изготавливать приспособления для сельскохозяйственных машин своими руками. В этом нет ничего странного, ведь самодельные конструкции по качеству, эффективности и долговечности практически ничем не отличаются от грунтозацепов, имеющихся в продаже на прилавках магазинов.

Прежде, чем сделать грунтозацепы своими руками на мотоблок, советуем внимательно изучить чертежи. Они дадут понятие о том, как располагать и крепить детали в конструкции. Самым простым способом станет изготовление грунтозацепов из автомобильных дисков от машин отечественной марки ВАЗ. Порядок работ, в таком случае, будет следующим:

1. Для начала нужно приварить к внешней поверхности жигулевских дисков по одной металлической пластине;
2. Далее начните изготовление зубьев. Для этого возьмите сталь нужной толщины и вырежьте заготовки подходящих размеров. Длина зубцов варьируется в зависимости от класса мотоблока – для тяжелых агрегатов подойдут зубцы, длиной около 15 см, для средних – 10, и для легких – примерно 5 см;
3. Изготовленные зубцы приварите по окружности обода, соблюдая между ними дистанцию в 15 см;
4. Более детально об изготовлении грунтозацепов для мотоблока расскажет видео.

Изготовленные таким образом простейшие железные колеса для мотоблока помогут быстро убрать крупные сорняки и сделают ваш мотоблок гораздо более проходимым в условиях рыхлого и влажного грунта.

Разновидности грунтозацепов для мотоблоков

Современный рынок пересыщен как самими мотоблоками, так и навесками для них. Не исключение этому и грунтозацепы.

Мотоблочные грунтозацепы классифицируются по таким признакам:

применению:

• универсальные – подходят к любой модификации мотоблоков и различаются по размерным характеристика;
• специальные – их размеры (диаметр и ширина) адаптированы под конкретную модель культиватора;

происхождению:

• заводские;
• самодельные.

Кроме того, конструктивно грунтозацепы разделяются на те, которые:

• для инсталляции требуют съема основного колеса. Такие грунтозацепы крепят на оси культиватора специальными зажимами. Выглядят как полноценные железные колеса для мотоблока;
• надеваются со внешней стороны шины и не нуждаются в присоединении к оси мотоблока.

Модельный ряд

Стоит выделить две категории техники:

• самоходные;
• несамоходного типа.

Специализированная техника представлена марками:

• Laski TR50;
• ОАО «Михневский РМЗ»;
• Kwik-TrenchEarthSaw;
• GroundHog T4;
• ТКМГ-1200;
• Sable /BS/50/;
• Vermeer RT60;
• Barreto 912HM;
• GroundHog T-4 Trencher.

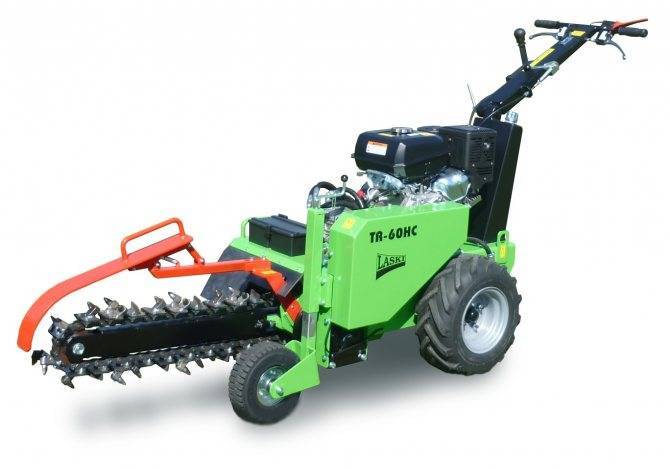

Laski TR50

ТКМГ-1200

Sable /BS/50/ Vermeer RT60

Мотоблочные траншеекопатели представлены моделью TrenckIt, которую выпускает производитель QuickAttah. Присоединяется данное оборудование, как к бензиновым, так и к дизельным мотоблокам, мощность двигателя которых составляет от 8 до 15 лошадиных сил. Для удобства проведения работ может быть использована техника на гусеничном или колесном приводе.

GroundHog T-4 Trencher
