Как сделать из бензопилы снегоход

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

  1. Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
  2. Также посредине монтируется небольшой модуль под сиденье оператора;
  3. Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
  4. Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
  5. Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
  6. Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
  7. Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
  8. Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;

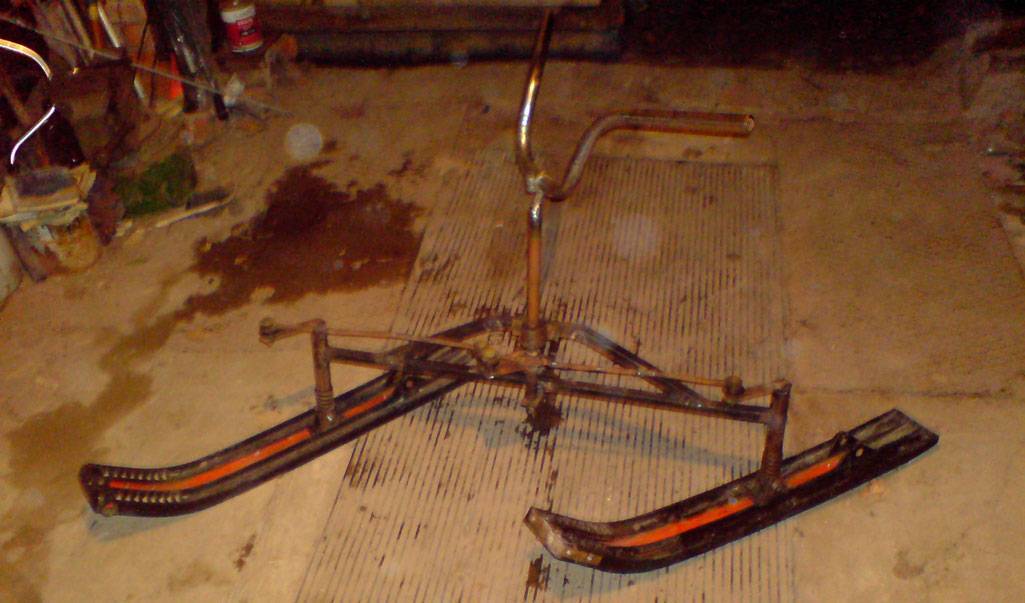

  9. Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
  10. Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.


Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.


Изготовление снегоуборщика

На подавляющем большинстве площади страны каждый визит на дачу зимой приводит к острой необходимости хотя бы частично очистить территорию от снежных завалов. Это ставит вопрос, как сделать снегоуборщик, на первый план. Снегоуборщик из бензопилы лучше всего сделать роторный. Делать его несколько дольше и сложнее, но по эффективности все другие разновидности ему проигрывают. Он подвижным шнеком подает массу снега на лопатку, которая через трубу отбрасывает его в сторону. Конструкцию нужно предусмотреть такую, чтобы в случае выхода из строя любую из деталей было легко заменить. Выполняется работа следующим образом:

  1. Для начала из металлического листа собирается коробка нужных размеров. В ней прорезается отверстие диаметром 160 мм для подсоединения выводящей снег трубы.
  2. Шнековый вал делается из стальной трубы, к которой нужно приварить 2 стальные лопатки размером 100 на 140 мм. По обе стороны от них нужно привинтить 2 лопасти в виде двухзвенных спиралей из листового металла 2-3 мм толщины. Этот вал должен состоять из 2 половин, для чего проще всего использовать разрезанную стальную трубу. Для крепления этого шнека нужны будут подшипники соответствующего диаметра.
  3. Для защиты движущего шнека и электромотора нужно установить защитные кожухи.
  4. Лопатки нужно поставить в отверстие выводной трубы, а сам шнек внутрь металлической коробки. Для их соединения вполне подойдет звездочка от старого велосипеда.
  5. Снегоуборщик оснащают в качестве двигателя бензопилой и устанавливают на основную несущую раму, сваренную из стальных уголков.
  6. Звездочка бензопилы соединяется цепью с редуктором, с которого на вал шнека идет другая цепная передача. Для прикрытия механизмов от снега ставятся боковые экраны из толстой фанеры или ОСП толщиной не менее 10 мм.

Снегоуборщик из бензопилы лучше всего установить на полозья из отрезков деревянного бруса, которые крепятся по бокам. Для лучшего скольжения на них можно сделать насадки из пластмассовых коробок от электропроводки. Такой аппарат способен многократно сократить время, необходимое для расчистки дорожек на засыпанном снегом участке, а управлять им вполне может даже женщина или ребенок.

Как сделать мотоблок из бензопилы своими руками

Имея в наличии небольшие участки,
приобретать мотоблок за бешеные деньги, в действительности, неоправданно.
Помимо непосредственного устройства приходится регулярно покупать и прочие
необходимые элементы:

1. Запчасти;

2. Дополнительные оснащения;

3. Смазочные материалы;

4. Горючие вещества.

Именно поэтому для облегчения финансовых
растрат стоит попробовать самостоятельно создать мотоблок из бензопилы.

Непосредственный деятельный
процесс начинается с изготовления рамы. Она имеет форму куба с углами в 32*32
миллиметра. На поперечные верхние каркасные углы прикрепляется основной
двигатель. Топливный бак устанавливается немного ниже на кронштейны.
Вертикальные стойки переднего плана располагают на себе промежуточные опоры
вала. Для того чтобы установить ходовые валовые подшипники, необходимо к
продольным уголкам подсоединить специально разработанные опоры.

По итогу всего вышеописанного
процесса получается прекрасный мотоблок с центром тяжести, располагаемым над
колесной опорной поверхностью. Металлический груз вполне возможно использовать
на переднем элементе рамы. Применяя трубные перекладины с диаметров в тридцать
миллиметров, можно получить замечательное ручное управление. Каток
обрезиненного характера может стать материалом для непосредственного
изготовления колес.

В мотоблоке, созданном своими
руками, используются две специализированные звездочки. Одна из них играет
ведущую роль, а вторая влияет на промежуточный вал.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя

Это позволит сделать конструкцию более надежной и удобной в управлении.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное – уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Приводной вал

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

Мотоблок из бензопилы дружба своими руками

При создании мотоблока из
бензопилы марки «Дружба» необходимо применять исключительно слесарные навыки. В
данном случае токарные работы не понадобятся. Обычный скоростной режим
создаваемого устройства на первой передаче будет приравниваться к 2,5 километрам в
час. При этом мощность двигателя равняется четырем лошадиным силам. Для
фрезерования почвы указанных показателей вполне достаточно.

По своей сущности структурная
составляющая мотоблока максимально проста и доступна. На главный вал аккуратно
насаживается фланец воротникового характера РУ-32. Он позволяет
беспрепятственно прикрутить редукторы мостового вида. Его вполне возможно взять
от Уазовского моста. Там диаметр рассматриваемого элемента составляет
приблизительно тридцать миллиметров. Для того чтобы увеличить общее расстояние
от земли до редукторного моста, необходимо применить двурядную цепочку
совместно с двумя звездочками от транспортного средства ВАЗ. Увеличить
расстояние до земли на полноценных пятнадцать сантиметров позволяют звезды вида
ГРМ.

Подшипники корпусного типа
необходимо пристроить к главному мосту. Непосредственные подшипники наделены
внутренним диаметром в тридцать миллиметров. В роли коробки передач, а также
редуктора выступает мопедовский мотор от марки «Карпаты». В данном случае
активно применяется центробежное штатное сцепление. Китайские модели мопедов
«Дельта» отлично подходят своими цепями и звездочками для установки на
мотоблок.

Стальная трубка насаждается на колесную ось или же фрезу.

Полноценно оконченный рабочий
процесс позволит вдоволь насладиться созданным шедевром.

Главными преимуществами самостоятельно собранного мотоблока являются:

1. Полное отсутствие требования смазочных материалов;

2. Полное отсутствие требования горючих материалов;

3. Автономная деятельность;

4. Использование в любом месте.

Бензопила является универсальным устройством.
Самоделки из бензопилы могут стать настоящим спасением для владельца дачи или приусадебного участка. Для этого нужно обладать лишь определенными навыками ручного труда и некоторыми техническими знаниями. Все то, что можно сделать из бензопилы, может практически полностью отвечать потребностям среднего дачника во вспомогательных механизмах для самых различных работ на территории своего земельного участка. Своими руками из бензопилы можно сделать и мотокультиватор, и газонокосилку, и снегоуборщик. Но первое, что стоит сделать из нее, это самодельный мотоблок.

О двигателе

Лучше всего делать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подойдет (правда, стоит он как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, на которую затем следует поместить бензобак. Вся эта конструкция приваривается к поперечной балке. Что же касается редуктора, то он будет развернут на 180 о в противоположную сторону и закреплен вместе с «ходоуменьшителем» на площадке двухступенчатой цепной передачи. Последняя и представляет собой всю коробку переключения скоростей.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя

Это позволит сделать конструкцию более надежной и удобной в управлении.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное — уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Читать также: Фото ворот из профиля

Выбор бензопилы

В торговых точках можно встретить несколько моделей бензопил. Наиболее популярные из них, это бензопила «Дружба», бензопила «Урал» и бензопила «Штиль». Прежде, чем выбрать, следует хорошо подумать, сопоставив их технические характеристики.

Бензопила «Дружба»

Это самая простая бензопила, которая может быть использована в качестве движка на снегоход. В итоге получается элементарная конструкция без ничего лишнего.

Единственный недостаток – это большой вес при сравнительно малой мощности. Кроме этого, на конструкции отсутствуют детали для крепления кожухов безопасности. К тому же эта конструкция устарела по всем показателям.

Технические характеристики:

  • Мощность – 1 кВт;
  • Вес – 12 кг;
  • Двигатель (двухтактный);
  • Длина шины – 45 см;
  • Топливо (бензин).

Бензопила «Урал»

Это специализированная модель, имеющая большую надежность, мощность и меньший вес, по отношению к мощности. Это экологически чистый агрегат, способный работать в экстремальных условиях.

Если решено использовать бензопилу «Урал», то это хороший выбор. Ее технические характеристики полностью соответствуют, заявленным.

Технические характеристики.

  • Мощность – 3,68 кВт;
  • Вес – 11,7 кг;
  • Двигатель (бензиновый двухтактный);
  • Габаритные размеры – 46х88х46 см;

Бензопила «Штиль»

Она так же подойдет для создания снегохода своими руками. Это экологически чистый аппарат, абсолютно безвредный для человека. Основное достоинство бензопилы – это малый вес и бесшумность в работе, по сравнению с бензопилой «Урал», а тем более, если сравнить с бензопилой «Дружба».

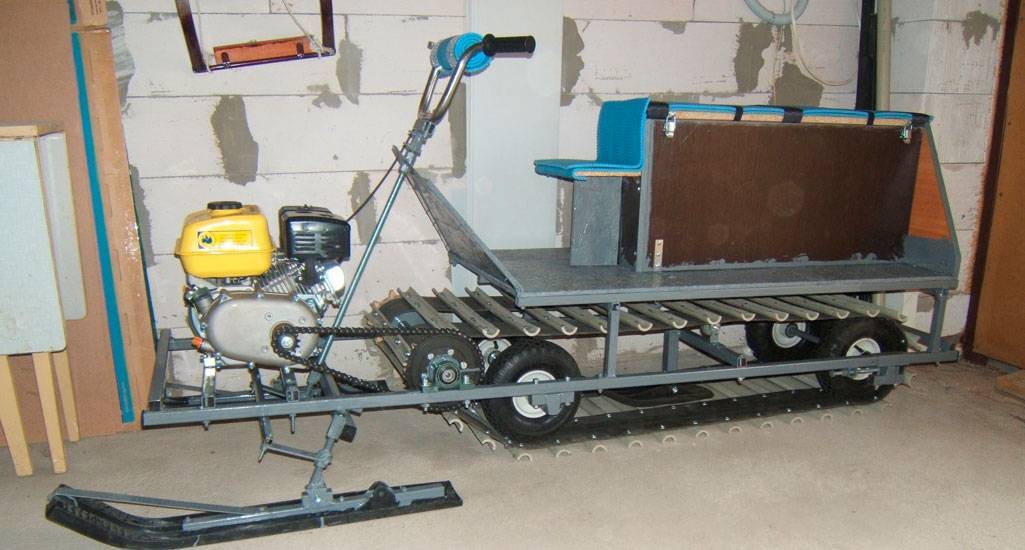

Как сделать самодельный снегоход из бензопилы?

Для начала делаем раму. Здесь нам понадобится несколько размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом в 90 о. В каждой из пластин проделайте сквозные отверстия. В передней оно нужно под приводной гусеничный вал, а в задней – под ось направляющих натяжных зубчатых колес. Последние устройства нужно смонтировать на обоих концах лонжерона.

Снизу к раме приварите дополнительно несколько кронштейнов, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы вмонтируйте ось опорных катков. Всего катков должно получиться 18. Размещать их следует на 5 осях (по центру в шахматном порядке). Катки можно сделать из капрона и «обуть» в резиновые шины. Можно пойти более простым путем и взять уже готовую деталь с картофельного сортировочного аппарата.

Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

Советы по применению

Сразу же стоит обратить внимание, что самодельную конструкцию, чтобы она из себя ни представляла, вряд ли удастся зарегистрировать (узаконить) в соответствующих органах. А поэтому:

  1. Согласно закона, самодельный снегоход не относится к категории транспортных средств. Поэтому, дальнейшее его применение, а также ответственность за последствия ложатся исключительно на того человека, который его сделал. Лучше, если он будет эксплуатироваться где-то в глубинке и не попадаться на глаза соответствующих служб.
  2. Снегоход и плавающий вездеход – это абсолютно разные аппараты, хотя и имеют определенное сходство.
  3. Так как двигатель имеет маленькую мощность, то перевозить этим транспортным средством грузы не желательно. Лучше передвигаться на нем одному.
  4. Для передвижения ночью, на снегоход можно установить освещение (фары). Это повысит функциональность устройства и комфорт при передвижении.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Изготовление самодельного мотоблока

Мотоблок из бензопилы стоит сделать в первую очередь. Пила может выступить в качестве универсального привода, который сочетает небольшие габариты и массу с достаточно серьезной мощностью. Если собрать на ее основе мотоблок своими руками, на него может быть установлена приставка для выполнения самых различных сельскохозяйственных работ. Для этого понадобится знание таких дисциплин, как конструирование и черчение. При точном соблюдении размеров можно собрать самодельный мотоблок, не уступающий по своим характеристикам и возможностям своим аналогам заводской сборки.

Кубической формы рама сваривается из стальных уголков размером 32 на 32 мм. К поперечным уголкам верха изнутри подвешивается двигатель бензопилы, а под ним кронштейнами крепится бачок для бензина. К передним вертикальным стойкам нужно приварить опоры, на которые ляжет промежуточный вал. На продольные уголки нужно приварить такие же опоры для крепления подшипников ходового вала. Из железной трубы диаметром 3 см сваривается перекладина для ручного управления. Еще нужно установить ведущую звездочку и звездочку на промежуточный вал, соединенные цепью. Все это можно взять от мопеда или автомобиля. В качестве колес вполне подойдут обрезиненные катки или колеса от детской коляски. После этого к нему присоединяется приставка самого различного назначения.

На основе такого мотоблока можно сделать простейший мотокультиватор. Культивация почвы на даче с полным основанием считается наиболее нудным занятием, требующим времени и сил. Культиватор из бензопилы позволит сократить время на его выполнение и сэкономить силы. Для этого на ось мотоблока насаживаются по бокам фрезы. Конструктивным дополнением должно служить наличие понижающего редуктора, куда приводится клиноременная передача от двигателя с одной стороны, а с другой идет цепь к приводному валу.

Снегоход своими руками — Видео

Бензопила –
это устройство, пользующееся наибольшей популярностью у мастеров. Она может
использоваться как некий привод универсального характера для того, чтобы
произвести мотоблок собственными руками. В этом инструменте отлично сочетаются
немаловажные качества:

1. Достаточно
солидная мощность;

2. Малый вес;

3. Максимально
компактные размеры.

При помощи
бензопилы можно создавать и агрегировать лебедки, велосипеды и прочие предметы.

Бензопила
позволяет собственными руками изготовить самые разнообразные интересные
конструкции. Для общей деятельности понадобятся знания по черчению,
конструирование и так далее. Данные навыки важны для последующей качественной
сборки, подведения точных размеров и просто для нормализованного рабочего
процесса.

Выбор бензопилы

В торговых точках можно встретить несколько моделей бензопил. Наиболее популярные из них, это бензопила «Дружба», бензопила «Урал» и бензопила «Штиль». Прежде, чем выбрать, следует хорошо подумать, сопоставив их технические характеристики.

Бензопила «Дружба»

Это самая простая бензопила, которая может быть использована в качестве движка на снегоход. В итоге получается элементарная конструкция без ничего лишнего.

Единственный недостаток – это большой вес при сравнительно малой мощности. Кроме этого, на конструкции отсутствуют детали для крепления кожухов безопасности. К тому же эта конструкция устарела по всем показателям.

Технические характеристики:

  • Мощность – 1 кВт;
  • Вес – 12 кг;
  • Двигатель (двухтактный);
  • Длина шины – 45 см;
  • Топливо (бензин).

Бензопила «Урал»

Это специализированная модель, имеющая большую надежность, мощность и меньший вес, по отношению к мощности. Это экологически чистый агрегат, способный работать в экстремальных условиях.

Если решено использовать бензопилу «Урал», то это хороший выбор. Ее технические характеристики полностью соответствуют, заявленным.

Технические характеристики.

  • Мощность – 3,68 кВт;
  • Вес – 11,7 кг;
  • Двигатель (бензиновый двухтактный);
  • Габаритные размеры – 46х88х46 см;

Бензопила «Штиль»

Она так же подойдет для создания снегохода своими руками. Это экологически чистый аппарат, абсолютно безвредный для человека. Основное достоинство бензопилы – это малый вес и бесшумность в работе, по сравнению с бензопилой «Урал», а тем более, если сравнить с бензопилой «Дружба».
