Как сделать из шуруповерта шлифовальную машинку

Переделка шуруповерта в болгарку

Если угловая шлифовальная машинка сломалась либо она вообще отсутствует, то ее временно можно заменить аккумуляторным или сетевым электрошуруповертом. При этом существуют различные варианты переделывания. Самый простой способ заключается в применении готовых или самодельных насадок либо переходников. Пример адаптера представлен на фотографии ниже. Один его конец фиксируется в патроне, а к другому цепляется диск.

Еще одним вариантом, позволяющим преобразовать в болгарку дрель-шуруповерт, является использование насадки специального типа, оснащенной редуктором. При реализации способа разбирают электроинструмент, демонтируют его редуктор, а вместо него устанавливают насадку. После преобразований получится инструмент по виду схожий с углошлифовальной машиной.

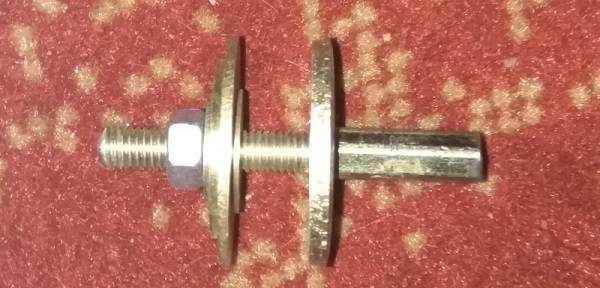

Самодельные насадки изготавливают из шпилек подходящего диаметра, гаек и шайб. Их применяют даже с аккумуляторными электрошуруповертами.

Эффективность работы самоделок значительно ниже, чем у заводских болгарок. Это связано с большой разницей скоростей вращения насадок: примерно 3000 об/мин у шурупогайковерта против около 11000 об/мин у угловой шлифовальной машины.

Незначительная величина мощности вместе с маленькой скоростью значительно ограничивают функциональные возможности сделанного устройства.

Сделанные приспособления следует использовать только при экстренных ситуациях. Из-за возможности реверса на переделываемом инструменте необходимо следить за направлением вращения диска, чтобы не травмироваться.

Алгоритм изготовления

Учитывая, что по типу обработки домашние станки будут взаимозаменяемыми, а решающую роль будет играть установленная в дрель насадка, рассмотрим два основных варианта самодельных агрегатов – горизонтального и вертикального.

Порядок сборки вертикального станка таков.

  • Вырезать из куска металла или дерева квадратную основу 50 на 50 см, толщиной от 10 до 20 мм.
  • Точно по центру на расстоянии 1-2 см от края высверлить в ней отверстие для монтажа стойки. Диаметр стойки должен быть не менее 5 см.
  • Установить стойку, отцентровать ее при помощи уровня и приварить сварочным электродом. Если изготавливается деревянный станок и стойка будет деревянной, то жестко зафиксировать ее саморезами.
  • Дрель при помощи металлических хомутов закрепить на подвижном элементе, который будет надеваться на стойку, образуя опускающий/поднимающий шпиндель.

Надеть пружину на стойку. Ее длина должна быть не менее 2/3 стойки.
Насадив дрель на стойку, отметить место, куда будет попадать сверло при опускании шпинделя.
Соответственно этому месту вырезать в станине крест-накрест две сквозные ложбины.
В ложбину на штифте с резьбой устанавливается столик, на котором будет крепиться заготовка. С нижней стороны на штифт накручивается гайка, она будет фиксировать столик в нужном положении

С наружной стороны прикрепить столик к штифту можно также гайкой, утопив ее в поверхность столика, чтобы она не мешала укладке заготовок.
Важно, чтобы после фиксации гайкой длина наружной части штифта была заподлицо с верхней поверхностью столика.

Алгоритм сборки горизонтального станка выглядит так.

  • Вырезать прямоугольную станину – размеры определяются индивидуально.
  • На одном краю закрепить посадочное место для дрели с ложбиной в верхней части соответствующей размерам инструмента.
  • Зафиксировать на нем дрель хомутом.
  • Вдоль станины вырезать сквозную ложбину для штифта, а по краям установить два металлических уголка, по которым будет перемещаться прижимная втулка.
  • Ширина прижимной втулки должна точно соответствовать расстоянию между направляющими уголками (полозьями). Снизу в нее вкручивается штифт с резьбой, который будет перемещаться в ложбине.
  • Переместив втулку вплотную к патрону дрели, определить место, где будет установлена специальная бабка для фиксации заготовок.
  • Прикрепить к втулке бабку с размещенным по центру металлическим конусообразным штырем.
  • Втулка фиксируется в нужном положении (для зажима заготовки) гайкой, накручиваемой снизу на штифт.

В обоих вариантах необходимо предусмотреть для станины специальные регулирующиеся ножки.

Если станина будет плашмя ложиться на верстак или стол, станет невозможным регулировка и фиксация прижимной втулки на горизонтальном станке или столика для заготовок на вертикальном.

Как сделать шлифмашинку для авто из болгарки

Если обрабатывать при помощи инструмента предстоит широкие поверхности и элементы кузова, лучше сделать из болгарки своими руками ленточную шлифмашину. Устройство получится достаточно мобильным и поможет провести полировку в том числе в труднодоступных местах:

  1. Чтобы приспособить болгарку под шлифмашинку, понадобится в первую очередь сделать крепление для обхвата из куска стали толщиной около 1 см. В материале просверливают широкое отверстие под шейку инструмента. В боковой части пропиливают прорезь, а потом обрезают крепление.
  2. В лапках изготовленного зажима необходимо просверлить сквозное отверстие. В широкой части выполняют резьбу. Затем крепление надевают на болгарку, из которой предстоит сделать шлифовальную машинку, и затягивают так, чтобы оно оставалось совершенно неподвижным.
  3. Из листа ДСП выпиливают несколько одинаковых кругляшей и склеивают их между собой эпоксидным клеем. Зафиксировав конструкцию в тисках, при помощи перьевого сверла своими руками проделывают отверстие сразу во всех заготовках.
  4. Подбирают широкую гайку по длине проделанного отверстия и нарезают на ней насечки, чтобы деталь лучше держалась в дереве. Металл обрабатывают эпоксидным клеем и вставляют в конструкцию из ДСП.
  5. На токарном станке деревянный ролик слегка обтачивают, чтобы придать ему форму эллипса. В таком случае при использовании шлифовальной машинки абразивная лента не будет сбиваться.
  6. Из трех запрессованных подшипников изготавливают второй ролик меньших размеров для машинки. Из куска стали вырезают два ушка и надевают их на края вала. Сверху приваривают пластинку, чтобы получить П-образную деталь.
  7. Из стальных труб разного диаметра нужно сделать раму. На отрезок большего размера наваривают плоскую накладку. К тонкой трубе прикрепляют металлический ролик из подшипников.
  8. К отверстию в толстой заготовке приваривают гайку, а к зажиму на болгарке — отрезок трубы. После этого штангу и кольцевое крепление прочно сваривают.
  9. Высохшие после окрашивания элементы конструкции вставляют друг в друга. Гайкой фиксируют тонкую трубу, чтобы она не выпадала из толстой, надевают зажим на болгарку и затягивают при помощи болта.

Ленточная шлифовальная машина из болгарки своими руками по приведенному алгоритму получается удобной и достаточно мощной. Полотно при работе может немного колебаться, в этом случае его подтягивают, но не сильно.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

  • подошва;
  • стойка;
  • косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

DEWALT DW625

Преимущества

Отличная балансировка, хорошая видимость фрезы при ручном фрезеровании.

Недостатки

  • Для установки входящей в комплект 8-миллиметровой цанги требуется сначала вынуть 12-миллиметровую цангу из гайки, затем вставить в гайку 8-миллиметровую цангу; нам бы хотелось, чтобы каждая цанга имела свою гайку.
  • Отверстие в подошве затрудняет использование фрез диаметром более 63 мм.
  • Регулятор частоты вращения с цифрами от 1 до 5 не позволяет узнать реальную скорость. Ее приходится выяснять по таблице в руководстве.

Дополнительно

Хотя двигатель этого фрезера опускается плавно, его фиксация осуществляется принудительно поворотом рычага. Это менее удобно, чем в моделях Bosch и Porter-Cable 7539.

FESTOOL OF2200EB

Болгарка из дрели

В случае выхода из строя углошлифовальной  машинки (УШМ или болгарки), ее можно изготовить из дрели. Следует учитывать, что имеется несколько способов преобразования одного инструмента в другой. Наименее затратным и не таким трудоемким будет использование специального приспособления – адаптера.

Адаптер представляет собой переходник, который выполнен в виде штока. С одной стороны его можно зажать в патрон дрели, а на вторую сторону при помощи шайб закрепляется отрезной диск.

Если нет возможности купить переходник, можно разобрать своими руками неисправную УШМ и демонтировать шпиндель.

Также его можно купить в ремонтной мастерской или выточить адаптер на станке у знакомого токаря. Зажав адаптер в патроне дрели, получаем работоспособную углошлифовальную машинку.

К недостаткам конструкции можно отнести то, что такую «болгарку» можно использовать только при строгом соблюдении техники безопасности. Ей можно резать металл не толще 5 мм. Кроме того, так как у дрели частота вращения вала значительно меньше, чем у УШМ (3 000 против 11 000 оборотов в минуту), эффективность обработки металла в этом случае гораздо ниже.

К достоинствам такой модернизации можно отнести:

  • быстрое преобразование одного прибора в другой;
  • использование инструмента в местах, недоступных для УШМ заводского изготовления.

При использовании дрели в качестве режущего приспособления необходимо иметь в виду, что вал дрели имеет вращение в обе стороны. Поэтому при резке металла или других работах необходимо следить за направлением вращения. Режущий диск должен вращаться только по часовой стрелке.

Существуют еще один способ переделки. Но он более затратный, для его реализации приобретают специальную насадку, которая имеет редуктор. На дрели демонтируется родной редуктор, а на его место устанавливается насадка. В результате чего получается неплохая болгарка из дрели — почти полный аналог неисправного инструмента.

Однако стоимость такой насадки довольно высока, а модернизация занимает много времени. Поэтому лучше сразу приобрести недорогую УШМ.

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

  • полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
  • вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
  • наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
  • сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
  • подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Садовый измельчитель

На базе электрического шуруповерта можно изготовить измельчитель садовых веток (диаметром не более 1 см) или травы. Мощность шуруповерта не должна превышать 0,5 кВт.

При работе рекомендуется соблюдать такую последовательность операций:

  • Подготовить емкость, в которой будет находиться трава или ветки, подлежащие измельчению. Это может быть выварка или большое ведро.
  • В центральной части дна емкости высверлить отверстие, в которое будет вставляться вал для фиксации режущих элементов измельчителя.
  • Для установки емкости и удобной работы ее можно установить на краю стола либо изготовить для этого каркас из деревянных реек.
  • Установить на валу режущие элементы, прикрепив их болтами. Для этого лучше подойдут полотна для ножовки, установленные заточкой вниз.
  • В нижней части каркаса установить шуруповерт с установленными ножами.
  • Припаять кнопку для включения агрегата.
  • В нижней части стенки емкости прорезать отверстие (10Х20 см). В него вставить металлический или пластиковый рукав, через который будет выводиться измельченное сырье.

Устройство готово к работе. Для обеспечения эффективной работы ветки рекомендуется предварительно поломать на небольшие части.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

  • Отметьте на подошве или столе центр оси шпинделя.
  • Вырежьте отверстие под выход электрического инструмента.
  • Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
  • Строго под прямым углом следует прикрутить косынку и стойку.
  • Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Изготовление шлифовальной машинки своими руками

Сделать шлифовальную машинку собственноручно нельзя без знания конструкции и типов инструмента. Самые распространенные шлифмашины:

  1. угловая или по-другому болгарка. Замене подлежат диски. Поверхность шлифуется чистящими кругами. Вручную можно регулировать давление;
  2. ленточная. Используется только на плоских поверхностях. Работа производится шлифовальной лентой, подходит для обработки по дереву;
  3. вибрационная. Используется на этапе чистовой отделки ровных плоскостей;
  4. дельта шлифмашина. Подходит для изделий с криволинейной формой.

Менее распространенные инструменты: прямая, полировальная, эксцентриковая и щеточная шлифмашина. Прибор, изготовленный на заводе или своими руками, не отличается конструкцией. Можно выделить основные элементы:

  • Привод. Его мощность регулирует производительность устройства. Преимущественно используется привод электрического типа, но встречаются пневматические приборы, выполненные собственными руками. Они работают от компрессора.
  • Редуктор. Элемент машины присутствующий на болгарке или дрели. Базовой частью является шпиндель. Он передает на инструмент крутящий момент. Есть и, модели, не имеющие редуктор.
  • Рабочая платформа. Под нее используются ленты, диски или круги. Служит для крепления абразивных материалов.
  • Корпус. Функция данного элемента защита от повреждений и пыли. Заводские аппараты имеют системы пылеулавливания. При изготовлении своими руками материал не способен конкурировать с заводским аналогом, так как на заводской модели качество лучше.
  • Система управления. Регулирует обороты и питание прибора.

Из болгарки

Болгарка предназначена для шлифования. Можно сказать, она и есть угловая шлифовальная машинка, но есть некоторые тонкости. Инструмент отлично справляется с грубой работой, например, снятие старой краски, удаление коррозии или разводов на металле. Для заводских моделей существуют насадки позволяющие производить более деликатную зачистку. Это возможно благодаря различной зернистости наждачного листа. У бытовых приборов работа происходит только в одном режиме с оборотами до 14-15 тысяч за минуту.

Мотор болгарки имеет слишком большую мощность. Нужен огромный опыт в полировке болгаркой, при наличии специальных полировочных дисков и кругов. Для деликатных работ, к примеру, для полировки авто, болгарка не подойдет. Одно неаккуратное движение и в транспорте будет дырка. Шлифовальной машинке достаточно мощности в 300-400Вт. Шлифовальная машинка своими руками из болгарки обладает большим весом в сравнении с заводским аналогом, но можно настроить самоделку под себя, что упростит использование машины.

Ударная дрель. Функции и настройка

Этот инструмент довольно универсален благодаря большому выбору дополнительных приспособлений к нему. Например, стоит купить на дрель насадку для шлифовки, и вы можете отшлифовать практически любую поверхность.

Разновидности шлифовальных насадок на дрель

В продаже имеется более десятка разных насадок на дрель. Любая из них представляет собой стержень и закрепленный на нем шлифовальный материал. И в зависимости от того, что это за материал (наждачка, войлок, абразивный элемент), вы можете шлифовать поверхность из того или иного материала.

Вот перечень наиболее востребованных шлифовальных насадок:

  • тарелочные – могут быть пластиковыми, резиновыми и т.д.;
  • чашечные – со щетками или мягким наполнением;
  • дисковые – с мягкой или металлической набивкой;
  • барабанные – с наждачной лентой, могут быть нескольких подвидов;
  • веерные – с элементами из наждачной бумаги;
  • торцевые – в виде конусов, барабанов, шайб, выполняются из мягких и твердых материалов;
  • мягкие полировальные диски.

Насадка на дрель для шлифовки дерева как правило представляет собой насадку чашечного типа с жесткой металлической щетиной. Более легкие выполнены из латуни. Также подобная насадка на дрель используется для шлифовки металла и снятия с металлических поверхностей коррозии и лакокрасочного покрытия.

Для металлических поверхностей применяют также барабанные насадки, на боковых стенках которых прикреплена наждачная бумага. Такими насадками можно обрабатывать круглые отверстия и фасонные детали из дерева и металла.

Веерные насадки на дрель выполнены в виде диска для шлифовки металла с закрепленными на их краях кусками абразивного материала. Ими удобно обрабатывать труднодоступные места и шлифовать внутренние полости в небольших отверстиях.

Насадка на дрель для шлифовки стен с тонкой наждачной бумагой способна ускорить процесс выравнивания стен после их оштукатуривания. Такой способ является более бюджетным по сравнению с приобретением шлифовальной машинки. Однако у него есть недостатки – дрель довольно быстро перегревается, и есть опасения в том, что в процессе насадка может попросту слететь. Словом, шлифовка стен специальным устройством более удобная и безопасная.

Помимо покупки насадок на дрель, их можно изготавливать собственноручно, тем самым еще более экономя на рабочих инструментах.

Переделка шуруповерта в триммер либо газонокосилку

Чтобы сделать своими руками электрокосу, потребуются такие детали и материалы:

  • кусок пластиковой трубы длиной около 2 м;
  • паяльник с набором для пайки;
  • крепеж: саморезы, болты с гайками;
  • 45 градусов пластиковый уголок;
  • заглушка на трубу;
  • 12 V мотор от электрошуруповерта и аккумуляторная батарея с него;
  • провод;
  • переходник с 40 на 50 мм для пластиковых труб;
  • кнопка включения;
  • ведро пластиковое;
  • зажимы контактные (крокодилы) – 2 шт;
  • лезвия от канцелярских ножей.

Процесс переделки осуществляют так:

  • разобрав электрошуруповерт, достают моторчик;
  • прикрепляют его к заглушке, отметив предварительно и просверлив в ней посадочные отверстия;

прикрепляют 2 винтами электродвигатель;

припаивают вывода к мотору;

устанавливают электромотор, просовывая его проводки в трубе;

отмечают маркером на трубке место расположения будущего выключателя;

просверливают отверстие;

подсоединяют к выключателю проводки, монтируют его;

к концам выходящих проводов присоединяют контактные зажимы для возможности быстрого подключения к аккумулятору;

из переходника делают аккумуляторный держатель;

подключают накопитель, соединяют переходник с трубкой;

делают ножи из лезвий;

с помощью обычного зажима для клемм насадку соединяют с валом мотора;

из пластикового ведра изготавливают защитный кожух;

приклеивают деталь к трубе;

проверяют работоспособность конструкции.

Созданное приспособление позволит косить только травяной покров с мягкими стеблями.

Различных вариантов газонокосилок на базе сетевых моделей дрелей-шуруповертов много. На фотографиях ниже представлены две самоделки.

Вначале создают из металла, фанеры либо других материалов основание, к которому затем прикрепляют колеса, а также ручку управления. Хомутами либо к стойке фиксируют электрошуруповерт. В патрон вставляют режущую насадку. Чтобы защитить ноги от разлетающейся травы, к задней части основы прикрепляют кожух. Питание делают через кнопку или напрямую от сети.

Аккумуляторную или сетевую модель электрошуруповерта можно превратить в гравер, который по-другому называют дремелем, бормашиной, мини-дрелью, прямошлифовальной машиной. Для этого достаточно просто купить в магазине насадку

и выточить любую биту под нее.

Самодельный патрон позволит применять разнообразную оснастку, предназначенную для дремелей.

Процесс создания гравера с гибким валом демонстрирует следующий видеоролик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
