Как сделать окучник для мотоблока

Популярные модели мотоблоков

Мотоблок российского производства, носящий название «Салют», успел приобрести любовь и популярность у садоводов и дачников нашей страны. Он многофункционален и способен работать на бензиновом двигателе практически любого производителя. Он не только делает процесс окучивания удобным и комфортным, но и обладает большим эксплуатационным сроком.

Помимо окучивания картофеля, данное устройство допустимо использовать и для уборки снега, травы и перевозки тяжёлых грузов. Качественное окучивания картофеля агрегатом «Салют» зависит от глубины установки плуга в грунт. Чем глубже находится плуг, тем качественнее будет окучен картофель.

Вторым по популярности на территории России мотоблоком является модель TF-338 марки Husqvarna. Это устройство надежное, маневренное и легко транспортируется. Легкая эксплуатация обусловлена механической трансмиссией, двумя передачами (передней и задней) и редуктором.

Данное устройство позволяет установить до четырех пар лезвий, у садовода появляется возможность регулировать ширину захвата грунта. Благодаря заднему ходу мотоблок может выполнять окучивание даже на крайне узких участках. Данная модель предусматривает установку дополнительных элементов, таких как окучник и разрыхлитель.

Окучивание данным устройством допустимо проводить уже спустя несколько дней после прорастания картофельных стебельков. Благодаря его манёвренности ростки останутся в целости и сохранности.

После чего устройство располагается посредине двух рядов, на минимальной скорости производят окучивание картофеля. Когда мотоблок окажется на конце картофельного ряда, устройство разворачивают при помощи заднего хода и продолжают обработку грядок.

Бюджетный вариант, который поступил в продажу еще в 80-е годы – мотоблок «Крот». Современная модель оснащена четырёхтактным двигателем и рулем с управлением. Плодородный слой мотоблок «Крот» окучивает при помощи специально установленных фрез. Каждый такой элемент содержит острые лопасти и ножи. При окучивании колёса, на которые приходится опора, слегка привстают.

В то время как плуг отмеряет требующуюся глубину для вхождения фрез в грунт. Процесс окучивания картофеля происходит благодаря вращательным движениям лопастей и ножей. Стандартная комплектация оснащена наружными и внутренними фрезами.

О том, как выполнить первое и второе окучивание картофеля мотоблоком узнаете из видео ниже.

Изготовление окучника для мотоблока своими руками

Посадка и выращивание картофеля в нашей стране давно уже стало очень популярным занятием. Поэтому каждый владелец собственного огорода часто задумывается над тем, как облегчить свой труд и как можно быстрее и качественнее производить вспашку, перекопку и подготовку грунта к посадке картофеля. Приобретение мотоблока является решением этих задач в полной мере. Этот очень ценный в работе агрегат позволяет эффективно произвести вспашку и культивирование земельных участков различной протяжённости и степени сложности грунта.Неудивительно, что каждый счастливый владелец такого устройства изъявляет желание в дальнейшем применить дополнительное навесное оборудование, чтобы значительно расширить возможности своего помощника. Конечно, можно приобрести такое оборудование в специализированных торговых точках, но при этом придётся потратить определённое количество денежных средств. Поэтому многие люди стараются изготовить окучник самостоятельно. При этом вовсе не обязательно делать точную копию заводского оборудования. Главное — учесть при изготовлении принцип действия и общие черты изделия.

Создаем окучник для мотоблока своими руками

Вполне логично, что владельцы мотоблоков хотят расширить спектр выполняемых машиной задач с помощью окучника. Вот только некоторые не изъявляют особого желания тратить на это средства, пытаясь создать самодельные приспособления. Как ни странно, но это у них отлично получается!

Для дальнейших манипуляций необходимы:

  • Аппарат для сварки (дуговой);
  • Электрическое точило;
  • Газовая горелка;
  • Тиски;
  • Болгарка. Желательно, чтобы устройство было средней мощности и имело в наборе обдирочные и отрезные диски;
  • Дрель и сверла;
  • Напильники;
  • Слесарный верстак.

Окучник с фиксированным и регулируемым углом (листерный)

Фиксированный тип относится к классу наиболее легкосоздаваемых окучников. Основание получается с помощью стального листа, толщина которого не меньше 3 мм. Для его формирования должны использоваться только качественные материалы, ведь этому узлу приходится первому встречать сопротивление грунта.

Благодаря вогнутой геометрии и сварным швам повышается жесткость конструкции. Что касается двухрядной модели, то ее схема практически аналогичная. Следует воспользоваться представленными ниже чертежами и повысить скорость обработки самих деталей.

Окучники сумели стать неотъемлемой частью жизни многих землевладельцев, ведь если раньше процедуры рыхления почвы и ее подкидывание к корням проводили вручную, то сегодня они выполняются с минимальными физическими и временными затратами.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

  • газовый резак – для вырезания деталей из листового металла и стальных профилей;
  • газосварочный пост – для соединения деталей сварными швами;
  • газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
  • тиски и прочие слесарные инструменты;
  • мощная дрель и набор твердосплавных свёрл по металлу;
  • углошлифовальная машина (болгарка) – для зачистки сварных швов;
  • трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Двухрядный окучник

Преимущество – возможность обработать сразу два ряда. С таким усовершенствованием можно: ускорить обслуживание участка, сэкономить время работы, сберечь горючее. Для создания сдвоенной конструкции осуществляют следующие действия:

  1. Подготавливают самодельные окучники со стойками.
  2. Их устанавливают на квадратную, горизонтальную штангу. Такие элементы из металла найти просто.

Процесс крепления выглядит так.

  1. Нужно вырубить, выпилить полоску из стали толщиной в 2 мм.
  2. В каждом кончике делают щели прямоугольной формы.
  3. Полотно сгибают в середине так, чтобы эта часть могла обогнуть квадратную штангу сзади под прямым углом.
  4. Образуется передняя, двойная проушина.
  5. В нее продевают стойку навесного устройства.
  6. Заранее в креплении нужно просверлить отверстие, чтобы туда поместился болт.
  7. В полости штанги высверливают дыры с левой, правой стороны. Между ними выдерживают одинаковое расстояние.
  8. Резьбу стоит нарезать вручную. Желательно работать с метчиком и воротком.
  9. В заднюю часть крепления, сквозь резьбу, сделанную в штанге, закручивают болт до упора.

Обратите внимание! Стойка окучника, вдетая в проушину будет постепенно сдвигаться. Элемент будет грамотно закреплен.. В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока

Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала

В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока. Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала.

Как правильно устанавливать окучник на мотоблок

Чтобы в процессе работы окучник не отсоединился, не сломал мотоблок, насадка на нем должна быть надежно зафиксирована при помощи болтовых креплений. При установке окучиника на мотоблок необходимо точно отрегулировать угол атаки, глубину погружения, которая должна быть меньше, чем у плуга.

Перед началом работ с мотоблоком надо правильно присоединить насадку окучника к нему, для этого производить следующий порядок действий:

На мотоблок установить колеса, сцепку.
При помощи крепления плуг окучник для мотоблока соединить с техникой

Важно чтобы стойка была в вертикальном положении, это поможет верно настроить угол атаки.
Чтобы окучиник стал ниже опорной поверхности грунтозацепов, насадку опустить к земле, чуть-чуть погрузить.
Сделать теcтовое окучивание, посмотреть насколько правильно отрегулирован угол атаки, ширина между грядками. Если все хорошо — приступать к работе.

Рекомендации по изготовлению

Чтобы сделать своими руками окучник для картофеля к мотоблоку, вполне достаточно навыков, полученных во время строительных и ремонтных работ на загородном участке.

Листерный окучник

Устройство этого типа может быть с фиксированным или регулируемым углом. Первый вариант конструкции прост в изготовлении. Для основания отлично подойдёт металлический лист толщиной от 3 мм. Кронштейны можно изготовить из железной полосы толщиной 4 мм

Следует обратить внимание на тот факт, что эта деталь должна быть закалена

Пылевая доска также изготавливается из листового металла, толщина которого должна быть не менее 5 мм. Основную нагрузку во время работы принимает на себя стойка. В результате этот элемент должен быть изготовлен из прочного материала — полоса толщиной от 8 мм.

Для создания листерного окучника с изменяемым углом сначала предстоит изготовить все детали, как и для фиксированного устройства. Единственное отличие этой конструкции заключается в том, что крылья к основанию крепятся не жёстко, а шарнирно. Также необходимо предусмотреть штанги для регулировки угла. Следует напомнить, что листерные окучники требовательны к мощности мотоблока.

Дискового типа

Конструкция этого устройства тоже достаточно проста, но его производительность существенно выше. Дисковый окучник можно легко синхронизировать с возможностями мотоблока, что позволит регулировать мощность и скорость работы. Для изготовления механизма потребуются следующие материалы и инструменты:

  • сварочный аппарат;
  • металлический лист толщиной 2 мм;
  • болгарка.

Чаще всего трудности при изготовлении этого вида оборудования могут возникнуть при формовке дисков, поэтому лучше использовать готовые от старой сеялки. При разработке конструкции следует помнить,что диски должны располагаться симметрично и устанавливаются под углом. Для соединения деталей используются болты, хотя иногда проще применять сварку.

Между собой диски соединяются с помощью переходника. Также потребуется сделать ещё несколько основных деталей: Т-образный поводок, стойки и талперы.

Пропеллерный тип

Во время работы устройство использует 2 силы: от поступательного движения и вращения. Активный окучник нуждается в 2 передачах и вале отбора мощности от мотоблока. Такое устройство сложнее в изготовлении и требует больших финансовых затрат, но высокая производительность полностью нивелирует эти недостатки. Все детали привариваются друг к другу в соответствии с чертежом, а оси необходимо подогнать к конкретной модели мотоблока.

Главное преимущество окучников пропеллерного типа заключается в том, что за 1 проход выполняется сразу 2 действия: рыхлится почва и окучиваются ряды. Перед работой не требуется проводить серьёзную регулировку устройства, достаточно лишь установить необходимое расстояние между насадками. Степень рыхления почвы и высоты окучивания зависит от формы грунтозацепов, а также угла наклона оси вращения. Изготовив набор лопастей для разного типа окучивания, можно сделать максимально универсальный инструмент.

Какие бывают окучники

Существует несколько видов оборудования для окучивания картофеля. Они различаются по конструкции и принципам работы. Чтобы определиться, какой окучник лучше для мотоблока, рассмотрим наиболее часто встречающиеся конструкции.

Однорядный

Однорядное устройство не предусматривает возможность регулировки. Оно имеет вид двух пластин, расположенных клином, образующим своеобразное ребро жесткости. Такое приспособление нарезает одну борозду за один проход. Преимуществом можно считать простоту конструкции, благодаря чему можно собрать окучник своими руками без затруднений и лишних затрат. Этот вариант оборудования имеет наибольшую популярность, особенно в районах с легкими типами грунта.

Двухрядный

Двухрядный окучник — это регулируемое устройство, которое предусматривает нарезку двух борозд по обеим сторонам движущегося агрегата. Расположение регулируемых компонентов позволяет настраивать оборудование по желаемой ширине борозды и уровню заглубления. Благодаря этому посадка картофеля мотоблоком с двухрядным окучником существенно упрощается.

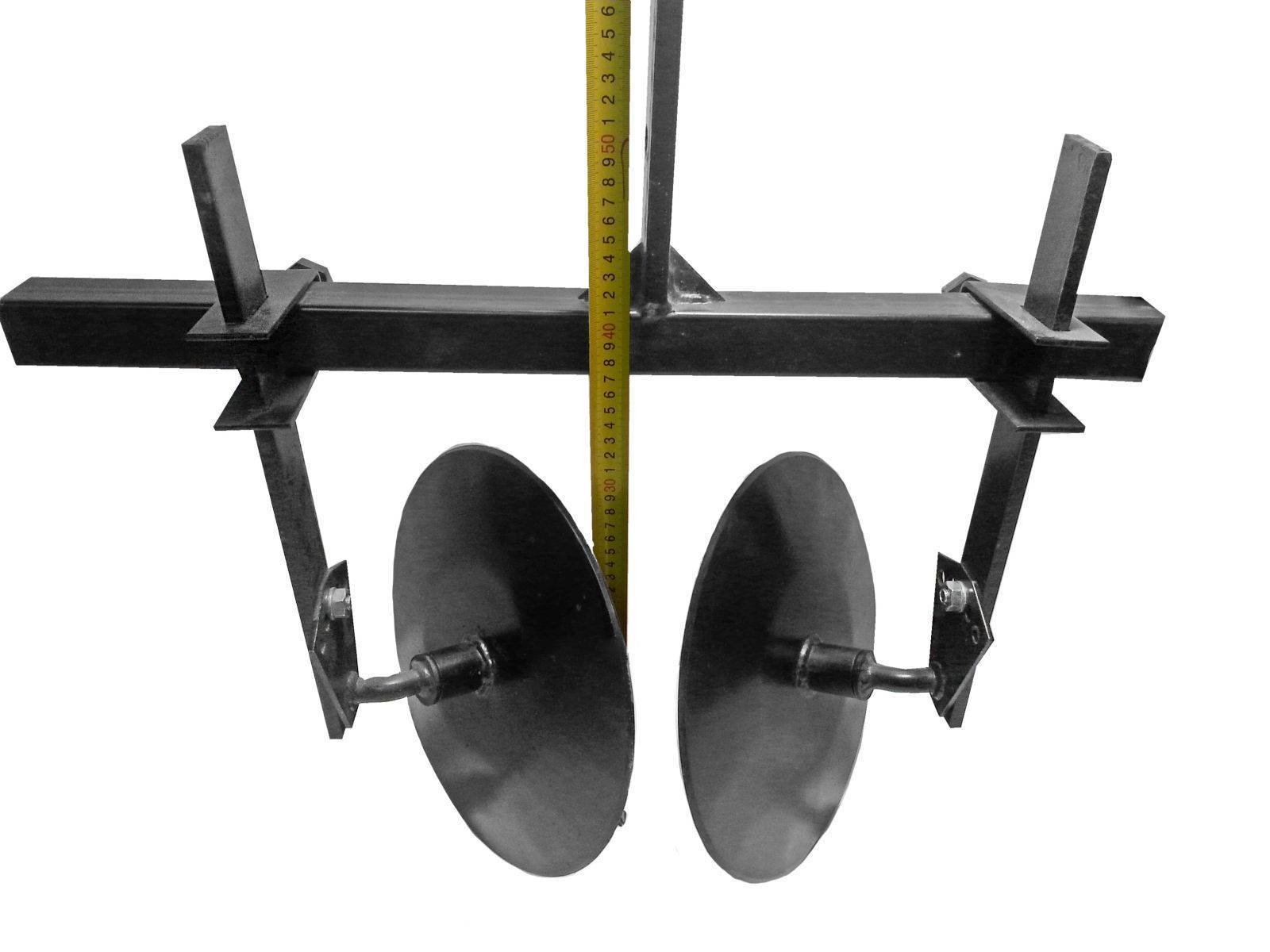

Дисковый

Дисковый окучник на мотоблок имеет в своей конструкции Т-образный поводок, винтовые регуляторы и два диска, направленные под углом друг к другу и имеющие равные углы наклона. Диски устанавливаются на раму и в процессе работы агрегата захватывают почву, подсыпая ее к растениям. Конструкция устройства позволяет регулировать ширину борозды и угол наклона, благодаря чему гребни получаются заданной ширины и высоты. Эта конструкция, судя по отзывам пользователей, имеющих опыт работы с дисковым окучником, показывает особенно высокую эффективность.

Пропеллерный

Пропеллерный, или активный, окучник роторного типа работает по совершенно другому принципу. Его конструкция предусматривает вместо колес или фрез установку роторов, имеющих параллельные зубцы. Использование особенно эффективно в качестве навески на агрегат, имеющий две передних скорости. Расположенные на перекладине устройства пропеллеры очень удобны для посадки, рыхления, прополки и окучивания корнеплодов. Кроме того, с его помощью можно собирать урожай и культивировать грунт.

Листерный

Это наиболее простая конструкция, не предусматривающая регулировки окучника на мотоблоке. Ширина борозды у него фиксированная. Устройство состоит из двух крыльев, соединенных под углом и чуть раздвинутых. Обычно готовые приспособления этого типа имеют ширину захвата 25-30 см, из-за чего пользуются не самой высокой популярностью среди пользователей. Чаще владельцы земельных участков, избирающие эту конструкцию, делают ее самостоятельно, но с учетом особенностей технологии выращивания картофеля, требующей давать на междурядья расстояние в 50-60 см.

Рабочая часть приспособления крепится на тонких стойках, благодаря чему уменьшается нагрузка на агрегат при погружении в грунт. Кроме того, нередко устройство собирается из клиньев, имеющих не прямую, а вогнутую форму — это предотвращает чрезмерное выворачивание и высыхание земли.

Процесс изготовления

Самодельный окучник для картофеля должен одновременно выполнять несколько задач, поэтому его целесообразнее делать регулируемым. Для этого берут основную стальную трубу и по центру проделывают отверстие. От него отмеряют одинаковые расстояния и сверлят еще отверстия. Затем вставляют трубку-переходник, а следом – трубку для задней тяги.

Подвижную часть ручного дискового окучивателя для картошки, изготавливаемого своими руками, делают следующим образом: трубку, используемую для передней тяги, присоединяют к основной ручке посредством шарнира либо сварочного агрегата. Им же соединяют задние стойки и диски к стойке. Чтобы углы поворотов были регулируемыми, присоединяют талреп.

Определившись с углом наклона передней тяги, талреп прикручивают на болты подходящего диаметра и длины. При такой сборке ручного дискового окучника получают вполне надежное приспособление для рыхления почвы и формирования высоких гряд. При необходимости болты с гайками можно использовать и в других местах.

Немаловажным моментом считается изготовление основной ручки, за которую будут тянуть окучник. На протяжении всего процесса рекомендуется все работы выполнять аккуратно и внимательно, иначе велика вероятность повреждения материала. Для точности рекомендуется воспользоваться транспортиром, оптимальный угол – 15 градусов. Трубку вертикальной станины начинают гнуть, отступив от конца 40 см.

Закончив с главной ручкой, переходят к привариванию еще одной трубки – задней тяги, которую устанавливают в той же точке, что и переднюю тягу. К трубке задней тяги приваривают отвалы. Изготавливают диски из металлических листов, края обязательно шлифуют болгаркой. Если этого не сделать, из-за неровностей дисков приспособление будет часто застревать в земле, тем самым затягивая процесс обработки приусадебного участка. К тому же наклон диска должен быть в обязательном порядке, чтобы улучшить качество вспашки почвы.

Завершающим аккордом станет монтирование ручек. В качестве подходящего материала выбирают металлические трубки с минимальным показателем в диаметре. Если есть возможность и желание, устанавливают ручки, приобретенные в специализированном магазине. Из крепежей применяют шурупы, под которые уже заблаговременно проделаны отверстия в основной трубке. Но лучше воспользоваться сварочным агрегатом, что будет надежнее.

При изготовлении ручного приспособления рекомендуется сразу следить за расстоянием между ручками, чтобы человек смог свободно между ними помещаться. Иначе эксплуатировать такой окучник будет затруднительно. Как вариант, две ручки заменяют на одну Т-образную подходящей длины. Такая конструкция не требует соблюдения конкретного расстояния, работать с ней намного комфортнее.

Придерживаясь точных чертежей, изготовить окучник для картофеля своими руками несложно

Главное, все этапы процесса выполнять качественно и по технологии, не забывая о мерах предосторожности

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

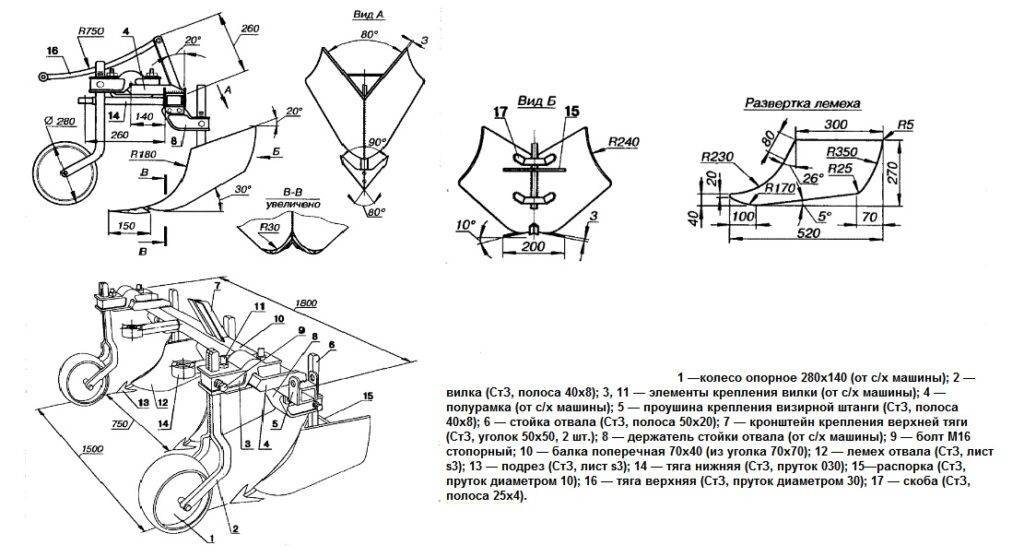

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .
