Как сделать переднюю навеску на мотоблок

Типы конструкций

Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.

  1. Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
  2. Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
  3. Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.

Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.

Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

  • лестничной или хребтовой рамой;
  • мостовой, осевой, портальной или поворотной подвеской;
  • при наличии заднего расположения адаптера применяется портал навесного оборудования;
  • при наличии переднего расположения применяется портал мотоблока или крепление отвала;
  • рабочим местом для водителя;
  • рулевым управлением при жесткой сцепке.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия

Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

  1. Кронштейн навесных орудий мотоблока;
  2. Консоль;
  3. Прицепное устройство;
  4. Подножка, используем доску s20;
  5. Сиденье для водителя, используем доску s20;
  6. Рама;
  7. Кузов, используем доску s20;
  8. Опорная балка, используем три бруса 50х50;
  9.  Болт М8;
  10. Кольцо упорное, используем трубу 58х4;
  11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3;
2. Рамку для сиденья также делаем из уголка 21х21х3;
3. Стояк делаем из трубы50х25х4;
4. Стойки сиденья делаем из уголка 40х40х4;
5 и 14. Для передних подкосов используем трубу 50х25;
6 и 15. Для лонжеронов продольных используем уголок 40х40х4;
7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4;
9 и 16. Задние подкосы делаем из трубы 50х25;
10. Для изготовления усиливающей поперечины используем уголок 40х40х4;
11. Корпус продольного шарнира изготавливаем из трубы 58х4;
12. Для изготовления колесной оси используем пруток, диаметром 30 мм;
13 и 17. Для лонжеронов поперечных используем уголок 40х40х4;
18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

  1. Корпус поворотного узла;
  2. Для дышло используем трубу 49х3, L1820;
  3. Для рамки подножки используем уголок 25х25х4;
  4. Для упора используем трубу 58х4;
  5. Для ребра жесткости используем сталь s4;
  6. Для накладки используем полосу 25Х4.

Колесная ось для  прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси.
Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов.
Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается  прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

  • прицепное устройство (1),
  • пыльники (2),
  • подшипники 36206 (3,6),
  • корпус (4),
  • втулка распорная (5)
  • дистанционная (7),
  • шайба (8),
  • гайка м20х2,5 (9),
  • масленка (10)
  • дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Минитрактор Своими Руками с мотоблока. Минитрактор из мотоблока своими руками

Для обработки небольших участков земли нет лучшего решения, чем минитрактор из мотоблока, сделанный своими руками. Не каждый владелец участка может приобрести модель, изготовленную на заводе, поэтому приходится искать другие решения. Проще, например, купить обычный мотоблок и переделать его только собственными силами.

Необходимые инструменты и материалы

Первый этап работы состоит в оформлении чертежа и подготовке оборудования. Схему узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно или воспользоваться теми, что представлены ниже.

Что касается комплектующих, то подойдут готовые заводские комплекты для переделки – они в любом случае стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание трактора самоделки станет невозможным без:

  1. Болгарки и дисков.
  2. Крепежей и метизов (болтов и гаек).
  3. Швеллеров и труб с металлической основой.
  4. Дрели, идущей с комплектами сверл.
  5. Оборудования для сварки.
  6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности.

Тяжелый класс мотоблока с дизельным топливом – идеальный вариант для самодельного минитрактора.

Габаритные размеры мини-трактора

Чертеж компоновки мини-трактора «Муравей»

Кинематическая схема минитрактора

Выбор мотоблока

Из важных параметров для этих устройств стоит выделить:

  • Стоимость и фирма-производитель.
  • Размер плуга (если минитрактор будет использоваться для вспашки земли ).
  • Разновидность применяемого двигателя.
  • Вес.
  • Уровень мощности.

Мощность. Один из самых главных параметров, так как производительность и сила минитрактора напрямую зависит от мощности двигателя. Чем агрессивнее и тяжелее будет нагрузка на транспорт, тем мощнее нужно брать мотоблок.

Вес. Если самодельный минитрактор будет использоваться для пахоты земли, то вес мотоблока будет критичным параметром. Определяющим моментом является вид обрабатываемой земли: для твердых сортов почвы не стоит выбирать слишком легкие мотоблоки, иначе минитрактор не справятся со своим назначением.

Хотя бензиновые мотоблоки работают гораздо тише, дизель выигрывает по экономичности своего применения: у него есть стабильные обороты и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

В любом случае, для любых целей, чем тяжелее мотоблок, тем лучше рабочие данные будущего минитрактора.

Цена и производитель. По возможности лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Если финансовые возможности ограничены, можно обойтись и более дешевыми аналогами. Российские изделия также станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это копии российских моделей. Стоимость у них ниже за счет заниженных ресурсов на производство и экономии на материалах. Это несколько негативно сказывается на конечном качестве продукции.

При этом функционал не отличается от российских мотоблоков. В последнее время появляются изделия приемлемого качества, хотя до аналогов из России им все еще далеко. К популярным китайским мотоблокам можно отнести модели Зубр, Фермер, Кентавр, Форте, Аврора, Зирка и другие.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели мотоблоки с ременной передачей либо с трансмиссией с возможностью передачи крутящего момента на,или. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели зарубежных производителей. Агрегаты получаются функциональными, надежными.

Рекомендации по выбору мотоблока

К выбору модели исходного технического средства необходимо подойти с максимальной ответственностью

Особое внимание следует уделить несколькими характеристикам:

  • Мощность двигателя — для обработки большого участка земли потребуется более мощный мотоблок.
  • Топливо — желательно остановить выбор на моделях, использующие дизельное топливо. Они более экономичны и отлично подходят для обработки больших земельных участков.
  • Масса — чем ниже этот показатель, тем мотоблоком легче управлять. Однако если агрегат является базой для минитрактора, то предпочтение стоит отдать более массивным моделям.
  • Стоимость — не нужно ориентироваться на дорогие агрегаты, ведь именно для экономии мотоблок и приобретается.

Окучники

Это приспособления, предназначенные для окучивания картофеля и других культур, а также для прополки и распашки междурядий. Различают три вида окучников, которые могут навешиваться на мотоблок.

Зубовые. Эти насадки могут быть однорядными и двухрядными. Зубья жестко закрепляются на раме и располагаются четко на оси колес мотоблока. Во время работы зубья пропалывают междурядья, одновременно окучивая землей кусты картофеля или другой культуры. Обычно ширина между зубьями (для двухрядных моделей) составляет 25 – 30 см. Такими насадками преимущественно оснащаются агрегаты мощностью 4 – 6 л. с.

Дисковые. Здесь диски похожего плана, как на дисковой бороне. Такой окучник отлично справляется с сорняком и окидывает землей кусты. Некоторые окучники имеют зазубрины на дисках. Диски с зазубринами хорошо справляются с густым сорняком. Расстояние между дисками может регулироваться в зависимости от ширины грядки.

Роторные. В отличие от двух предыдущих видов окучников, роторные являются активными, то есть для них не нужна сцепка – они устанавливаются вместо колес мотоблока. Отлично рыхлят землю, окучивают грядки и срезают сорняк. Но, на наш взгляд, они менее удобные, так как для их установки нужно снимать колеса, что занимает время.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Если расположить лезвия плоскореза слева и вести в одной плоскости с почвой, то можно полоть или рыхлить землю. Немного приподняв прибор, повернутые влево лезвия скосят высокие сорняки. Если же лезвия будут смотреть вниз, то ими легко создавать грядки.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Лист металла можно заменить отрезком трубы, к которому прикрепить куски металла наподобие лопастей. Их нужно заточить.

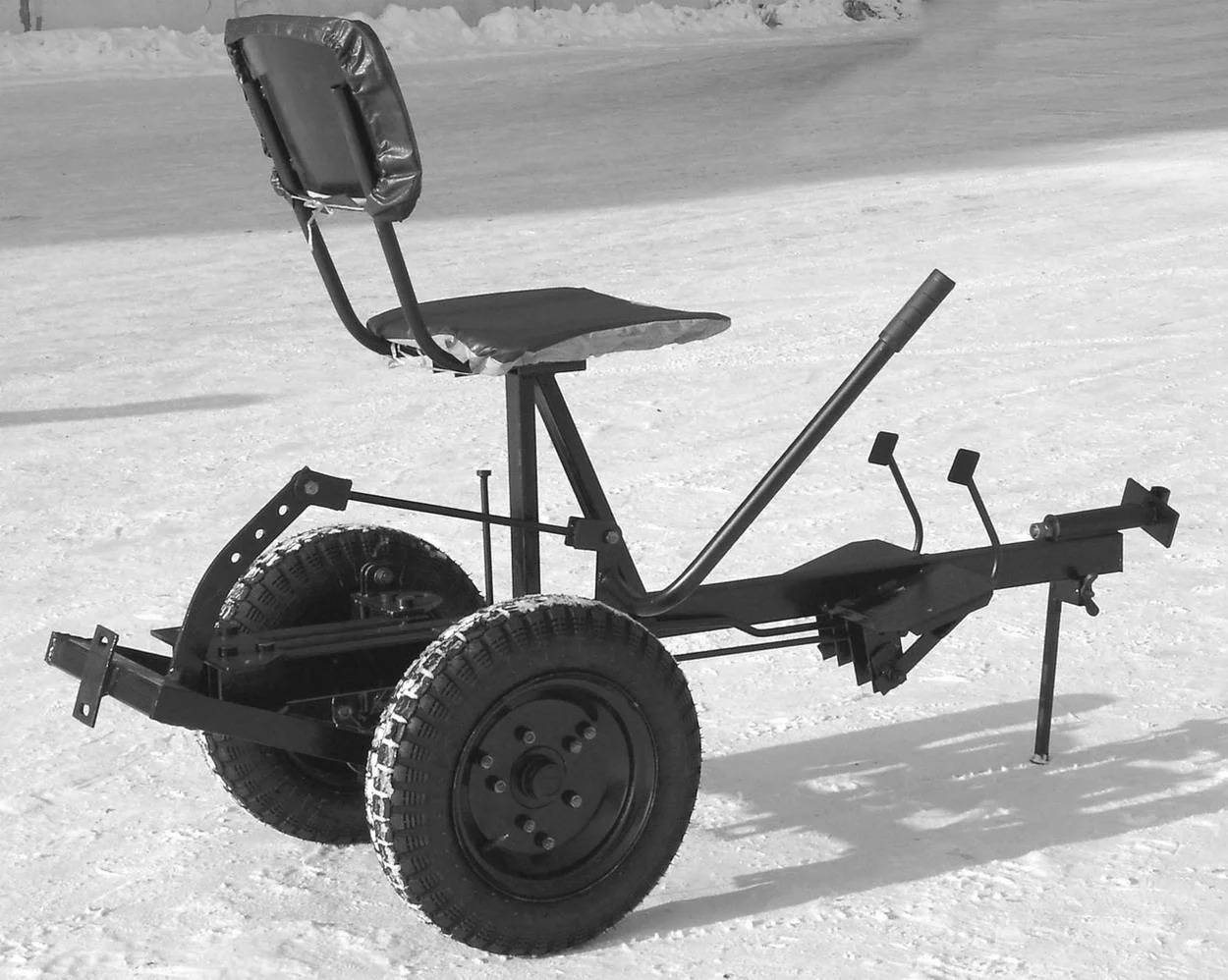

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

  1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
  2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
  3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
  4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
  5. Сидение – создается в зависимости от предпочтений владельца.
  6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

  • металлические уголки;
  • металлические листы для опоры ног;
  • квадратный металлопрофиль;
  • колеса (2 шт.);
  • аппарат для сварки;
  • другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Рубрика: Навесное оборудование

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

  1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
  2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
  3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
  4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
  5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
  6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.
