Как сделать шину для циркулярной пилы

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

  • в основании делаются продольные пазы под шпонки;
  • шпонки из твердого дерева крепятся на упорной планке;
  • между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
  • в основании вырезается отверстие под пильный диск циркулярки;
  • по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Изготовление шины из ламината

Этот способ изготовления каретки для циркулярки своими руками самый простой для исполнения, в нем используются легкодоступные исходные материалы.

Требуются:

  • лист ламината;
  • несколько саморезов;
  • листок бумаги А4.

Из ламината делаются три заготовки. Одна из них будет служить основой для направляющей. Две других вырезаются в форме двух полос, длиной приблизительно полметра каждая. У обеих фрезой выравниваются кромки с одной стороны. С помощью саморезов полосы крепятся между собой параллельно ровными краями. Ширину паза между ними выверяют, используя бумажный листок формата А4, вставив его в приспособление и прокрутив.

На подошву циркулярной пилы шина закрепляется с помощью крепежей бокового упора. Если гарантийный срок пилы уже истек, для большей надежности крепления можно использовать корпус циркулярки, проделав в нем дополнительно еще одно отверстие.

Перед началом работы самодельная направляющая должна быть выдвинута впереди ручки дисковой пилы. При этом нужно, чтобы направляющая оказалась закрытой носом подошвы на несколько сантиметров. Для идеальной совместимости краев направляющих полос с метками на материале нужно диском для резки ламината аккуратно отпилить неровности полос.

Шаблон для точной и быстрой настройки углового упора циркулярной пилы

Здравствуйте, уважаемые читатели и самоделкины! У многих из Вас есть циркулярная пила, и вы знаете, что от точной настройки углового упора зависит качество получаемых деталей. В данной статье, автор YouTube канала «Pask Makes» расскажет Вам, как изготовить направляющий шаблон для установки углового упора под требуемым углом, вещь, которая должна значительно ускорить рабочий процесс.


Эта самоделка очень проста в изготовлении, и займет у Вас буквально несколько минут. Материалы. — Ламинированная фанера — Наждачная бумага

Инструменты, использованные автором. — Струбцины — Циркулярная пила — Каретка, регулируемый угловой упор — Фрезерный станок — Торцовочная пила — Рулетка, угольник, маркер. Процесс изготовления. Итак, для данного мини-проекта нужен обрезок листовой фанеры толщиной 20 мм. Автор использует ламинированную фанеру, однако это не принципиально.

Автор разрезает лист на циркулярной пиле, используя поперечные салазки, поскольку они обеспечат идеальный прямой угол. Основная идея конструируемого приспособления заключается в том, чтобы с его помощью быстро, аккуратно и надёжно выставлять нужный угол углового упора.


Автор фиксирует струбциной дальний край продольного упора фрезерного станка. Теперь упор полностью неподвижен.


Перед началом процесса, фреза выставляется на высоту 6 мм (¼ дюйма) над поверхностью столешницы. Сначала фрезеруется паз с одной стороны фанеры, затем фанерная пластина переворачивается, и делается второй паз симметрично с противоположной стороны.


Операция повторяется и на втором крае фанеры.


Затем подобный паз пропиливается в центре доски, это для настройки под углом в 90 градусов. Далее мастер разворачивает доску перпендикулярно пропилам и делает ещё один паз в противоположном направлении.

Было бы неплохо, по мнению автора, прежде потренироваться на пробном листе фанеры, чтобы убедиться в точности пропилов и по возможности исключить неровности и люфты пазов. Тогда приспособление не будет иметь неряшливый вид.


Чтобы правильно применить получившуюся направляющую, нужно положить её поверх планки углового упора, протянуть вплоть до самого борта упора и зажать винт.

Так можно быть уверенным, что угловой упор выставлен чётко под прямым углом.


Теперь автор срезает при помощи торцовочной пилы пару углов приспособления под разными углами, теми, что наиболее часто применяются в столярном деле — это углы в 60 и 45 градусов.


Остается подписать углы на шаблоне.


Для точного выставления углового упора достаточно выбрать соответствующий паз на шаблоне и вставить в него планку упора. Хотите 60 градусов — пожалуйста!


Нужно выставить угол в противоположном направлении, тогда переверните направляющую обратной стороной.

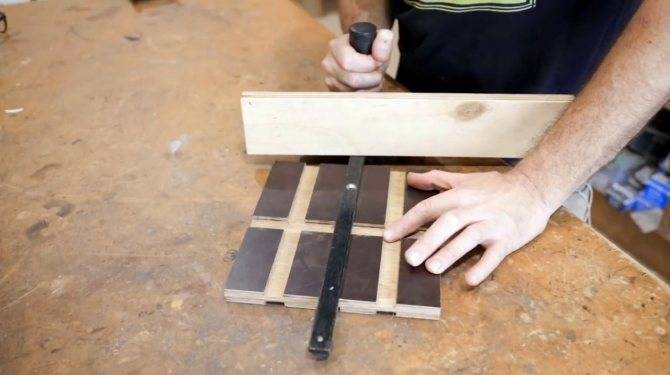

Вот с какой лёгкостью мастер вырезает шесть элементов. Потом переворачивает свой упор на другую сторону, выставляет по шаблону и делает следующую серию распилов. Симпатичные равносторонние треугольнички получаются.


Если одно из соединений открывается, значит угловой упор следует развернуть в этом направлении, чтобы сделать угол более острым. А это значит, что вот этот край направляющей следует немного подобрать.

Это можно исправить с помощью ручного рубанка. Но автор предпочитает убрать дефект с помощью циркулярной пилы.

Если вы вырезали деталь строго под прямым углом и затем так же точно вымерили угол в 60 градусов, то Вам не стоит беспокоиться о точности угла 30 градусов. Он будет идеальным. В последнюю очередь проверяется угол в 45 градусов.


Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

  • деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
  • бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
  • метизы (шурупы, саморезы, болты, гайки);
  • электрический лобзик или сама циркулярная пила;
  • электрическая или ручная дрель с патроном до 10мм;
  • электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
  • струбцины.

Изготовление направляющей шины

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

  • строительное правило (используется для проведения отделочных работ);
  • крепёжные струбцины (количество определяется числом точек крепления);
  • куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

  1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
  2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
  3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
  4. Полученная конструкция закрепляется к обрабатываемому бруску.
  5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Последовательность действий:

  • Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
  • Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
  • Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
  • Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
  • Применить крепежные устройства из деревянных шайб.
  • Осуществить прижим барашковой гайкой на винте.

самодельный угловой упор

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

  1. Просверлить 6 размеченных отверстий диаметром 0,8 см.
  2. Обработать наждачной бумагой заусенцы, которые создаются от сверления.
  3. Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
  4. Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
  5. Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
  6. Навинтить обычную гайку с каждой стороны поверх рейки.
  7. Опустить обе гайки.
  8. Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

  • Параллельный упор.
  • Направляющая шина для распиловки листовых заготовок.
  • Приспособление для перпендикулярного распила и торцевания.
  • Установочные бруски для точного размещения направляющей.
  • Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Приспособления для многофункционального инструмента

Начинающие мастера сомневаются, что с помощью ручного механического инструмента можно сделать распил по прямой линии. Это правда, если резать по разметке, но можно облегчить работу, применяя покупное или самодельное направляющее приспособление,

Ручные деревообрабатывающие инструменты, особенно современной конструкции, иногда поражают количеством вспомогательных устройств, которые помогают в выполнении распиловки материала. Самое простое вспомогательное устройство — это обыкновенный упор на основании пилы с указателем линии, по которой пройдёт распил.

Самым популярным дополнением является короткая направляющая с регулируемой длиной выдвижения. Более сложные конструкции имеют на такой направляющей ещё ролик, чтобы при контакте с краем материала не тормозилось движение пилы.

Иногда ставят индикаторы, показывающие лазерные линии резки и другие приспособления, которые имеют одни и те же недостатки. Все эти механизмы служат для информации о том, что пильный диск вышел за линию реза. Все простые механизмы указывают на неточность распиловки.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

  • готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
  • элементы крепления (болты, винты, шайбы);
  • лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

  1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
  2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
  3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

  • профиль с меньшим сечением помещают в рельсе;
  • по высоте он не должен превышать высоту основного профиля;
  • подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
  • циркулярную пилу располагают на поверхности направляющей шины;
  • для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Использование рельсового стусла

Применение рельсового стусла целесообразно, если нужно быстро и качественно переработать большое количество досок. При изготовлении используются:

  • два одинаковых металлических уголка;
  • ДСП или фанерный лист не менее 1,5 см толщиной для основания;
  • четыре пары болтов.

На фанерном основании устанавливаются уголки из металла. Крепление уголков выполняется болтами, — которые исполняют роль шпилек, — по углам основания. Уголки размещаются на одной плоскости строго параллельно друг другу. Это нужно, чтобы циркулярная пила во время работы скользила по рельсу свободно, не заклинивала и не соскальзывала с него. С помощью шпилек устанавливается высота фиксации уголков, необходимая для свободного перемещения обрабатываемого материала между основанием и рельсами. При этом кромка круга для резки должна быть не слишком высоко от основания при одновременном исключении возможности его повреждения.

Для более легкого скольжения пилы на уголки клеят фторопласт полосками или делают для нее рамку с колесиками, что предпочтительнее.

Исходный материал распиливают на заготовки, используя во время работы параллельный упор для циркулярной пилы. Своими руками его легко можно сделать из деревянной планки или металлического уголка, закрепив на верстаке струбцинами.

Сделав разметку на верстаке, шину выставляют на нужное расстояние от упора и, уперев в него торец доски, отрезают заготовку.

Если требуется распилить заготовку под углом, ее фиксируют с помощью упора из вкрученной в основание пары шурупов, а угловой наклон распила устанавливают с помощью транспортира.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

  1. Текстолит или фанера.
  2. Шурупы с потайными головками.
  3. Опорные бруски.
  4. Струбцины.
  5. Двухсторонний скотч.
  6. Оргалит.
  7. Силиконовый спрей.
  8. Алюминиевые уголки.
  9. Парафин.
  10. ДВП.

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы. Схема сборки циркулярной пилы

Схема сборки циркулярной пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе – под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным

При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

https://www.youtube.com/watch?v=7sWCaSTCox8

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
