Как снять патрон с шуруповерта

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

  1. Посредством конуса Морзе
  2. Резьбовым способом
  3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

Быстрозажимные патроны имеют еще одну классификацию:

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

двух муфтовый патрон

Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

  1. Посредством конуса Морзе
  2. Резьбовым способом
  3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Устройство патрона

Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.

Конструкция патрона

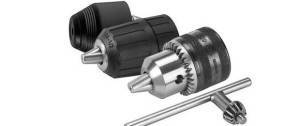

По конструкции патроны бывают:

  • быстрозажимные (БЗП);
  • самозажимные;
  • зубчато-венцовые (ключевые).

Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.

Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.

Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.

Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.

Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.

Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:

  • саморезы;
  • шурупы;
  • гайки;
  • болты и прочее.

Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.

Перед снятием патрона нужно определить способ его фиксации

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Сделано из фанеры на станке с чпу

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

  1. Ремонт, смазка и чистка этого узла.
  2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

  1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
  2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

  1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
  2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
  3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

  1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
  2. Редуктор прикрепляется на место, к двигателю.
  3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

  • нарушения геометрии вала;
  • износа шестерней, штифтов;
  • выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

  1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
  2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
  3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

  1. Извлечь муфту.
  2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

  1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
  2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

  • Резьба;
  • Конус Морзе;
  • Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

Нюансы снятия, разбора и замены головок на шуруповертах разных производителей

Устройство патрона шуруповерта таково, что процедура его снятия, разбора и замены, в целом, одинакова и стандартна для всех моделей. Различия лишь в тонкостях для каждой фирмы.

  1. Макита

Инструменты для дома от этого производителя часто оборудованы пластиковой головкой. Его стоит снимать аккуратно, ведь риск повреждения выше, чем у металлической гильзы. Быстрозажимные устройства на шуруповертах Макита, как правило, одномуфтовые.

  1. Бош

Цилиндры на шуруповертах фирмы Бош устроены аналогично Маките, снимаются и разбираются таким же образом. Отличие лишь в том, что у Боша в цилиндре есть фиксирующий винт. Его необходимо откручивать по часовой стрелке.

  1. Зубр

Для замены патрона нужно по часовой стрелке открутить его с вала.

Снятие головки на шуруповертах моделей Интерскол, Хитачи, ДеВалт, Метабо, Вихрь не отличается разнообразием. Процедура такова:

  1. Выкрутить фиксирующий винт отверткой с крестовым шлицем. Предварительно откручиваемый элемент рекомендуется слегка смазать WD-40. Это не только ослабит сильный зажим, но также растворит ржавчину, если она есть.
  2. Зажать в патроне Г-образный шестигранный ключ на 10 мм и больше короткой стороной.
  3. По длинной стороне шестигранника стоит нанести один акцентированный удар молотком в направлении по часовой стрелке. Бить необходимо именно по шестиграннику, а не по самому цилиндру: так можно и зажимающее устройство сломать, и деформировать вал шуруповерта.
  4. После удара можно откручивать патрон рукой.


Бить надо только по шестиграннику

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»; зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт; попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

1.1 Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

  • крестовые различных артикулов; под саморезы;
  • шестигранные сверла под соответствующие выемки на шляпках винтов;
  • устройства для установки болтов, гаек;
  • трехгранные биты;
  • шпицевые образцы под обычные вины;
  • специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка

Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло

Обратите внимание, зарядка перед дальнейшей работой должна быть 100%

READ Чем Резать Кафельную Плитку

После этого вами может быть тестирована новая бита, насадка шлифовальная. к меню

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

  • быстрозажимный;
  • самозажимный;
  • ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа. Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента. Ключевой вид с этим справляется лучше, потому он считается более надежным.

Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

  • заклинивающего элемента;
  • корпуса;
  • втулки;
  • зажимного кольца.

Быстрозажимный вид делится еще на два типа:

  • одномуфтовый;
  • двухмуфтовый.

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Особенности инструмента

Популярность этого электроинструмента вызвана целым рядом его достоинств, главное из которых – универсальность. Можно вкручивать (выкручивать) шурупы, винты, саморезы, используя широкий набор различных бит. Можно, вставив сверло, просверлить отверстие как в деревянном изделии, так и в металле. Существуют и другие насадки, расширяющие диапазон применения шуруповерт. Следующее достоинство инструмента – мобильность. Имея съемный аккумулятор, этот электрический прибор может быть использован там, где нельзя включить обычную электродрель ввиду отсутствия электрической сети.

Устройство снабжено рядом регуляторов. Можно регулировать скорость вращения биты или сверла и силу, с которой будет происходить воздействие на рабочий инструмент, а также направление вращения вала. А в некоторых моделях присутствует еще и фонарь, таким инструментом можно пользоваться в помещениях, где нет искусственного электрического освещения.

В специализированных автомастерских и на предприятиях нередко используют пневмошуруповерты. Особенностью такого варианта является привод от потока сжатого воздуха. Для нормального функционирования инструмента необходим баллон со сжатым газом или компрессор, который будет подавать воздух через шланг. Достоинством этого изделия является его высокая продуктивность. Если в течение рабочей смены нужно постоянно закручивать и откручивать множество винтов и гаек, пневмошуруповерт незаменим.

Более привычный бытовой прибор со сменным аккумулятором, чья работоспособность ограничена электроемкостью батареи, конечно, не предназначен для промышленных масштабов произведенной работы.

Такой инструмент нуждается в периодическом охлаждении, небольших, но регулярных перерывах в работе. Что вполне удовлетворяет любого домашнего мастера, да и большинство ремонтных бригад вполне обходится обычными, хотя и профессиональными шуруповертами со съемным аккумулятором.

Как разобрать патрон

Когда цилиндр снят с шуруповерта, можно приступать к разборке. Первый шаг – извлечь заглушку в основании. Для заглушки, изготовленной из пластика, хватит аккуратного поддевания ножом, а вот металлическую деталь надо выбить ударом по основанию патрона с проворачиванием вручную.


Бить нужно сюда

Для этого требуется большой болт. Его помещают в гильзу и слегка зажимают кулачками, чтобы зафиксировать по центру. При этом, он должен не застрять, а свободно ходить взад-вперед. На 2-3 см головка болта должна выступать из цилиндра. Затем по болту наносят несильный, но акцентированный удар молотком, а после металлическая заглушка снимается.

Дальше начинается непосредственно разбор патрона шуруповерта. Конструкция любого цилиндра состоит из неизменных основных деталей:

  • рукава;
  • основания;
  • шайбы;
  • подшипника;
  • гайки.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
