Устройство ведущей звезды на бензопиле
У почти всех моделей современных бензопил применяется система сцепления центробежного типа. Специфика этого механизма в том, что при достижении максимального количества оборотов бензинового двигателя барабан сцепления запускается автоматически, передавая вращение именно на ведущую звездочку. Это снижает нагрузку на базовые детали инструмента, продлевая срок эксплуатации и максимальную производительность.
Рисунок 1 – Схема устройства ведущей звезды
Барабан сцепления, где находится звездочка, может находиться с внутренней или внешней части корпуса бензопилы. Сверху всегда имеется крышка для защиты движущихся механизмов от попадания грязи, опилок и пыли. Сама муфта представляет собой металлический диск, находящийся в сцепном барабане. Весь механизм крепится на коленчатый вал двигателя болтами с пружинами, по краям которых расположены фрикционные накладки. Когда обороты двигателя превышают определённое значение, возникает центробежная сила, оказывающая сильное давление на внутреннюю часть барабана. После этого запускается звездочка – начинается вращение цепной пилы.
Виды звезд
В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:
- Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
- Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.
Инструменты необходимые для проведения работ
Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.
Конструкций пробойников несколько, расскажем о самой популярной.
Пробойник для заклепок
Пробойник – станок, который применяется для снятия заклепок.
Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.
Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.
После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.
Заклепочно-обкатный станок
На станке установлен редукторный двигатель с высоким крутящим моментом.
Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.
Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.
Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.
Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.
Как поменять звезду на бензопиле?
Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется
проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:
- свечной ключ;
- тросик длиной до 15 см или стопор поршня;
- заводской ключ для снятия муфты;
- разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды
Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).
Как открутить?
Снять и заменить данную деталь несложно самостоятельно. Технология работы:
- Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
- Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.

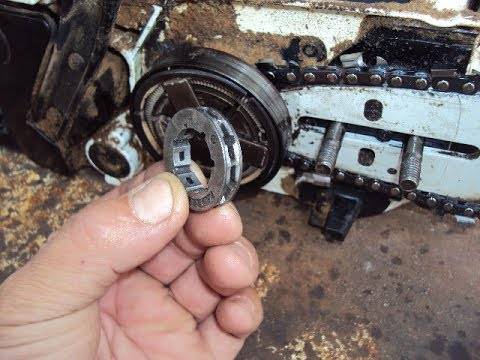

- В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.
Рисунок 4 – Замена звезды на новую
Как собрать?
Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.
Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.
Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.
Что делать, если цепь провисает?
Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.
Не стоит устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины.
На фото выше изображена цепь с нормальной натяжкой цепи, а ниже с ослабленной, требующей натяжения.
Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?
- Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
- При достаточно аккуратном обращении с бензопилой со временем любая цепочка может износиться. Пытаться отремонтировать цепь или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
- Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.
Замена пильного элемента бензопилы
Если требуется замена цепи на бензопиле, то выполните следующие действия.
Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру
Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.
Как убрать заклепку
Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.
Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.
Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.
Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.
Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.
Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.
Замена Ведущей Звездочки На Бензопиле Партнер 350
Как удалить звездочку из бензопилы Husqvarna, Partner, Успокойтесь
Бензопилы приводятся в движение ведущим звездочком, соединенным с моторным редуктором.
Износ шлица на звездочке указывает на необходимость ранней замены, иначе сцепление не произойдет, и сама цепь будет повреждена.
Следует учитывать, что ведущая звездочка имеет ряд особенностей, в зависимости от модели пилы и ее типа. В этой статье мы обсудим такой вопрос, как удалить звездочку из бензопилы.
Особенности пил
Профессиональная бензопила STIHL
В эксплуатации уже есть несколько десятков бензопилов разных производителей, мощностей и, самое главное, специального назначения. Пилы разделены на:
- профессиональная (для рубки и строительства);
- домашний (сад).
Соответственно, приводная шестерня будет отличаться для них, а также последовательность действий. Это особенность устройств редуктора. С большинством профессиональных инструментов шина может менять свое положение на пилу в двух плоскостях.
Здесь описаны основные неисправности бензопилы и действия по их устранению.
Как изменить звезду на Партнере?
Видео поможет изменить ведущая звездочка на партнер бензопилы, мы покажем, как легко и быстро удалить связанный.
Ремонт бензопилы Partner P350 XT. замена приводной звездочки
ремонт бензопилы партнер P350 XT. замена водить машину звездочки.
Звездочка, корона и цепная пила
Подавляющее число домашних пил продается под торговой маркой Partner. Они просто меняют звезду, даже дома, покупая ремонтный комплект.
Поскольку чаще всего звездочка в бытовых пилах представляет собой механизм сбора, он вращается из-за подшипника. То есть, меняя звездочку, вы неизбежно меняетесь, а подшипник не вал.
В профессиональных моделях (таких как Calm и Husqvarna), а также в моделях домашних хозяйств, если нет возможности иметь специализированный ключ для удаления звезды, используйте мягкий шнур диаметром 5-6 мм.
Во всех случаях последовательность действий следующая:
- Необходимо открыть боковую крышку, чтобы получить доступ к шине и звездочке.
- Затем снимите шину, ослабляя цепь.
Так что это похоже на бензопилу
После того, как звездочка пуста, вам нужно открутить свечу зажигания, чтобы получить доступ к поршню двигателя.
Вручную вращая звездочку, доведите поршень почти до самого верха канала и залейте наиболее плотно сформированное отверстие из свечи мягким шнуром, тем самым блокируя движение поршня.
В зависимости от модели пилы и типа редуктора используйте ключ автомобиля и отвинтите звездочку.
Таким образом, соблюдая рекомендации, приведенные в статье, вы можете без труда удалить звездочку из бензопилы.
Как снять и заменить ведущую звездочку на цепях Husqvarna и Stihl, подробно описанных в этом документе видео:
Можно ли укорачивать
Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.
При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.
В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.
Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.
