Как установить циркулярную пилу на стол

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Чертежи

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Конструкция циркуляционной пилы, станок из дисковой пилы Байкал

Обычный стол, который можно приобрести в комплектации с плитой циркуляционной, выполняют в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков. Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи. В плите находится разрез для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости используемых дисков.Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может сыграть плохую шутку.

Видео:

Расчет параметров

Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо учитывать мощность электродвигателей, которые будут применены. Если вы собираете стол для ручного фрезера своими руками также необходимо учитывать производительность мотора.

Для более глубокого понимания конструкции и схемы изделия, просмотрите сюжет про столярный стол своими руками видео которого выложено на сайте. При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной. Выполняют умельцы чертежи стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах. Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, поскольку большинство мастеров, сделав универсальный стол, работают на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.

Расчет мощности

Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно совершить правильный расчет мощности, при соотношении силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт. Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. При должном подходе, многие умельцы создают стол для ручного фрезера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.

Для более точного понимания, просмотрите сюжет, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра. Индустриальные станки, как указывалось выше, полностью выполнены из металла, а нижняя часть, дополнена бетонной плитой, для большей надежности крепления агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.

Что собой представляет циркулярнаяпила

В быту и на производствециркулярнаяпиланеобходима для распиливания различных материалов(древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеютмощность до 1,2 кВти предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструментмощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техникамощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Егомощность доходит до 5,5 кВт, а вес — до 100 кг.

Цены на популярный модельный ряд циркулярных пил

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

• Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
• Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуетсяустановкаих на стол.

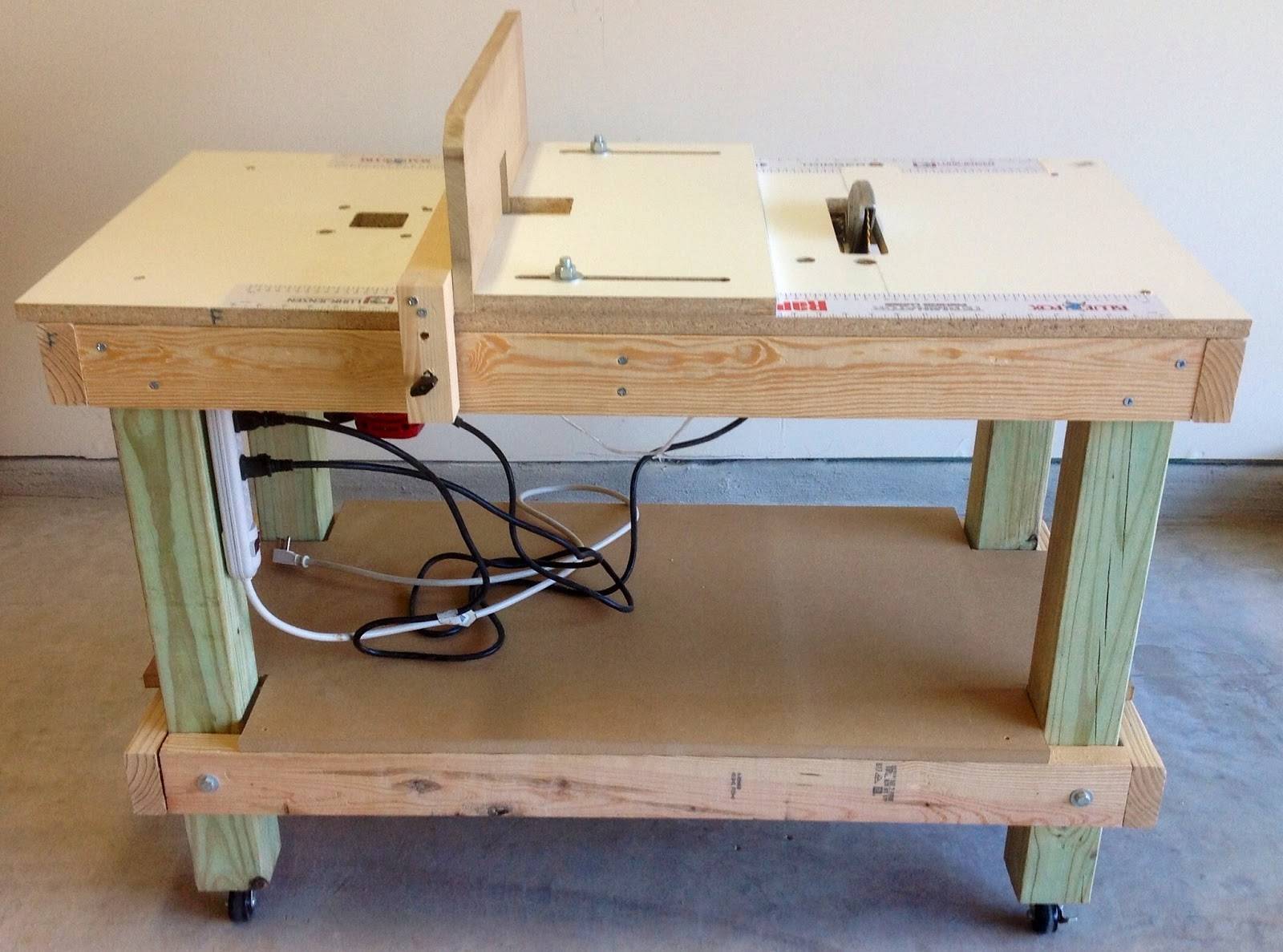

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделатьстолдля циркулярной пилы несложно

Цены на популярные модели сварочных аппаратов

Конструкцию необходимо покрасить, чтобы придать ей эстетичный внешний вид и защитить от коррозионных процессов. В каркасе останется сделать отверстия для монтажа столешницы.

Также стол можно изготовить из бруса или досок сечением 10 х 5 см. Для сборки каркаса понадобятся металлические уголки, шканты и саморезы.

В качестве основания для циркулярной пилы можно использовать и старую мебель, например офисный стол. Необходимо лишь, чтобы его база была прочной. В большинстве случаев стандартные размеры таких конструкций вполне подходят для проведения работ по распиловке древесины. Но саму столешницу рекомендуется установить новую. Как вариант — склеить два листа фанеры толщиной 1,2 см. Такой толщины будет вполне достаточно для установки пилы весом около 5 кг.

READ Лобзик электрический deco пилит криво что делать

Можно склеить 2 листа фанеры

После изготовления основания можно приступать к самому важному этапу — подготовке поверхности и установке пилы. Таблица

Что может понадобиться для проведения работ

Таблица. Что может понадобиться для проведения работ.

Инструмент, приспособление	Фото
Электролобзик
Шуруповерт
Дрель
Шлифовальная машинка
Фрезерный агрегат
Рулетка
Угольник

Плюсы и минусы самодельного стола для дисковой пилы

Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.

Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Можно выделить несколько основных преимуществ:

• минимизация затрат;
• возможность оснастить конструкцию толкателями, упорами;
• обеспечение максимальной жесткости и устойчивости.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным.

К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

1. Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
2. Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
3. Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
4. Сделать зенковку, чтобы утопить шляпки болтов.
5. Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз

Разметить места для лемешных болтов М8 с потайной головкой

Установить металлический распиловочный диск и тщательно затянуть болты снизу

Установить блок для включения и выключения мотора дисковой пилы

Создание чертежа

Для начала важно сделать чертеж станка. Если такой возможности нет, можно найти готовый вариант на специализированных сайтах

Однако лучше всего делать это самостоятельно, поскольку нужно учитывать имеющиеся материалы и размеры.

Перед проведением работ нужно выполнить чертеж

Лифт из домкрата

В этом случае рабочий фрагмент ручного фрезера, зафиксированного на опорной пластине, приподнимается и опускается благодаря наличию домкрата в конструкции. Чтобы изготовить домкратный фрезер, рекомендуется сделать следующее:

1. К нижнему фрагменту рабочего стола прикрепить короб. Он используется для опоры и в качестве защиты.
2. Во внутреннюю часть короба поместить домкрат и ручной фрезер, соединив его с подвижной частью.
3. Использовать в качестве опорной пластины металлический лист нужного размера. Также можно применять текстолит.

Лифт с резьбовой шпилькой

Чтобы сделать инструмент с применением опорного диска и шпильки, рекомендуется выполнить следующее:

1. Сделать круг из доски, толщина которой составляет 18-20 мм. Он будет выполнять функции опорной площадки.
2. В центре диска сделать отверстие. Его диаметр должен составлять 10 мм. Внутрь нужно поставить резьбовую шпильку.
3. Соединить нижнюю часть шпильки с дисковым маховиком. В отверстие необходимо установить фланцевую гайку. Она обеспечит нормальное функционирование подъемного устройства.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

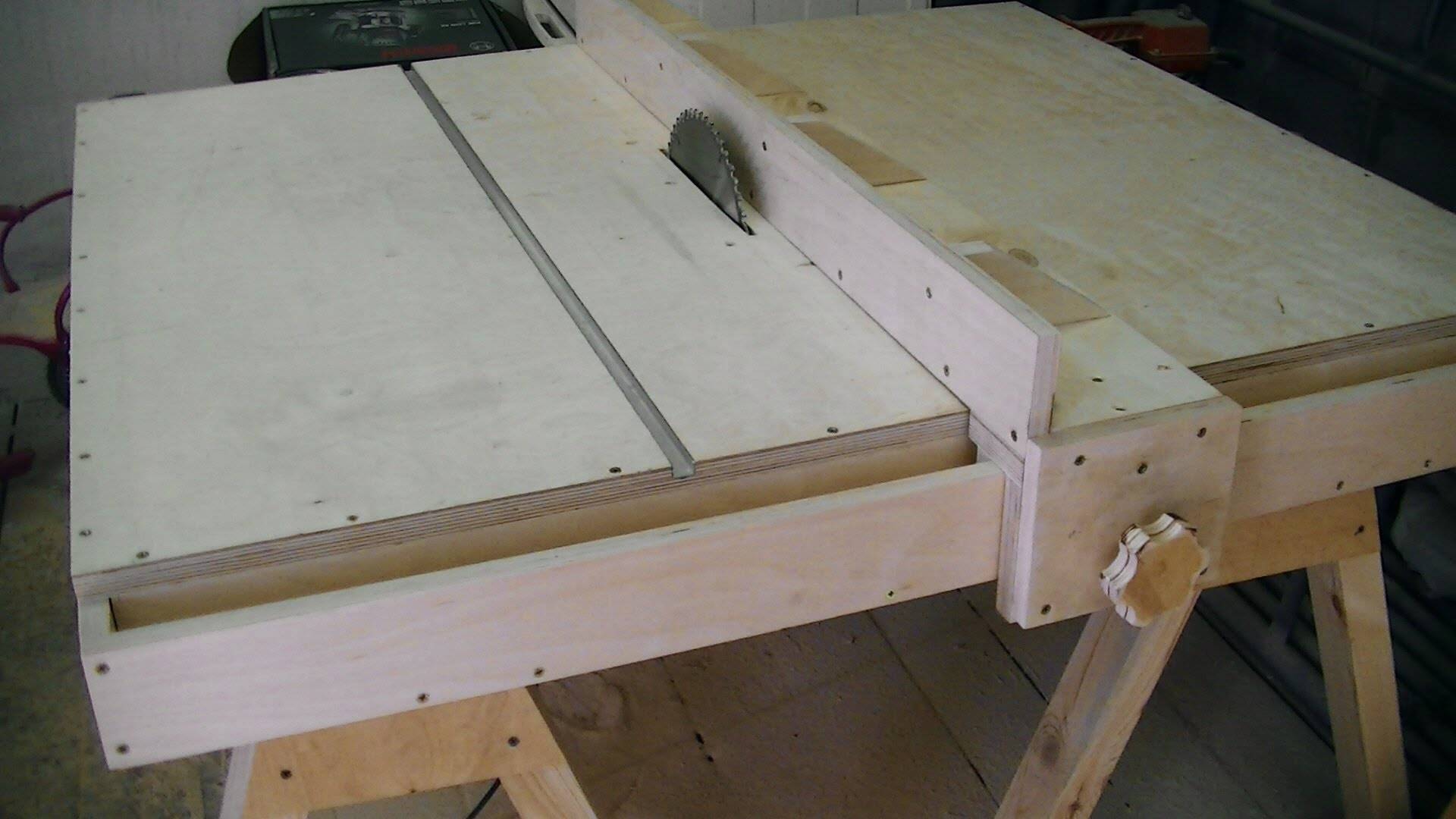

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Характерные особенности ручных и настольных циркулярных пил

Второй разновидностью инструмента является настольная циркулярная мини-пила. Она имеет меньшие габариты, чем предыдущий вариант. Такой тип устройства отличается мобильностью, способностью обрабатывать заготовки шириной до 60 см. Глубина пропила такого инструмента равна 4-7 см. Недостатком такого инструмента является повышенный уровень вибрации при работе устройства, что негативно отражается на качестве распиловки.

Циркулярный мини-станок представляет собой ручной инструмент, который характеризуется мобильностью и возможностью обрабатывать заготовки в разных плоскостях. Такая пила отличается небольшой мощностью и нуждается в периодическом отдыхе. Ручной инструмент имеет ограниченный спектр работ.

Настольная циркулярная мини-пила имеет меньшие габариты, чем стационарный вариант

К тому же устройству свойственен низкий уровень безопасности, что проявляется в близости рук к работающей поверхности, неполной защите пильного диска, необходимости наблюдать не только за процессом резки, но и за положением электродвигателя, чтобы снизить вероятность перекоса реза и отдачи инструмента.

Более дорогостоящим оборудованием данного типа является ручная циркулярная пила с возможностью стационарной установки. Корпус агрегата массивный, но безопасный. Инструмент имеет специальную платформу, при помощи которой пила устанавливается на станок.

Типы инструмента в зависимости от глубины распила и материала заготовки

В зависимости от интенсивности использования циркулярные пилы классифицируются на подвиды. Инструмент может быть бытовым и профессиональным. Первый вариант устройств выполняет расширенный спектр работ, однако он может функционировать непрерывно не более 15 минут, после чего необходимо обеспечить перерыв в работе инструмента на такой же период.

Бытовые устройства делятся на малые, средние и большие станки. Циркулярная пила первого типа выполняет распил глубиной 4-4,6 см, второго – 5-5,5 см, третьего – 6,5-7 см.

Циркулярки делятся на малые, средние и большие станки

Профессиональные циркулярные пилы могут работать непрерывно в течение всего рабочего дня. Они способны обрабатывать материал разной жесткости и любого размера. Глубина распила, выполняемая таким инструментом, равна 6,5-14 см.

В зависимости от характера выполнения работ и материала обрабатываемой поверхности различают стационарные циркулярные пилы по дереву, инструмент по металлу и погружной тип устройства. Пилы по дереву осуществляют распил деревянных элементов под разными углами.

Циркулярная пила по металлу является универсальным инструментом, который отличается повышенной мощностью и приспособлен работать с различными режущими дисками. Это могут быть стандартные абразивные варианты и изделия повышенной прочности. Такой универсальный инструмент может обрабатывать трубы, профили, листы из металла, заготовки из дерева, фанеры и пластика.

Погружная циркулярная пила имеет подвижный пильный диск. Режущая кромка инструмента опускается в центр заготовки, начиная распил с этого места, выполняя сквозные отверстия.

Погружная циркулярка имеет подвижный пильный диск

Важно! Благодаря возможности настроить глубину реза с высокой точностью, можно не только осуществить сквозной распил, но и выполнить прямые или фигурные желоба, пазы и щели

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
