Как узнать шаг цепи на бензопиле

Как посчитать звенья

Многие пользователи не знают, как правильно посчитать количество звеньев цепи, хотя делается это достаточно просто. Считать лучше по хвостовикам. Для того чтобы не сбиться при подсчете, хвостовик с которого начинаете считать, нужно пометить. Сделать это можно маркером или приклеив на него бумажку.

Второй вариант подсчета — считать количество соединительных звеньев. Быстрее считать парно, для этого цепь нужно размотать, сложить пополам и разложить на ровной поверхности, например, на столе.

Важно! При подсчете не критично ошибиться на одно звено в большую сторону. Если недосчитаться одного звена, то при выборе и покупке запасной цепи можно сделать ошибку и приобрести короткую цепь, установить которую на бензопилу будет невозможно

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

Читать также: Маленькие станки по дереву

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Стандарты, определяющие размеры приводных роликовых цепей

Для стандартизации размеров цепей в разных регионах и странах разработаны собственные Стандарты, которые регламентируют параметры и характеристики не только приводных цепей, но и других видов, а также звездочек для них. Отсутствие единого мирового Стандарта, а также импорт оборудования и техники, накладывает ряд сложностей в подборе цепей по размеру.

Наиболее известные стандарты: ГОСТ (ГОСТ 13568-97 — российский стандарт по приводным цепям, применяемый и в странах СНГ), ISO, DIN (ISO 606, DIN 8187, DIN 8188 – стандарт, применяемый в европейских странах), ANSI (ANSI B29.1M — стандарт, который применяется в США). Все стандарты описывают типы, параметры и размеры цепей, особенности выбора шага цепей и их маркировки, марки стали, а также множество других вопросов. Главным вопросом остается размерный ряд цепей и их соответствие в разных Стандартах (аналоги цепей).

Так как первые стандарты роликовых цепей создавались в дюймовой системе, то ряд размеров цепей соответствует долям дюйма, а уже затем он переводится в международную метрическую систему и указывается в миллиметрах.

Ремонт бензопилы STIHL. Замена ведущей звездочки

Сегодня мы кратко остановимся на одной самых распространенных неисправностей бензопилы STIHL — износе или поломке цепной звездочки. Стоит отметить, что практически для любого профессионала эта тема хорошо знакома, и наша публикация вряд ли покажется интересной. В первую очередь мы обращаемся к любителям, дачникам, садоводам, людям, занимающимся благоустройством. Ниже мы расскажем о том, что такое цепная звездочка, какова её роль в механизме бензопилы, как её заменить и дадим общие рекомендации по эксплуатации.

3/8″ P Picco Micro Mini 3 (PMM3), 1,1 мм

Отличительная особенность – максимально узкий пропил. Сокращенное обозначение PMM3. Она рекомендована для бензопил начального уровня, а также высоторезов и кусторезов. Имеет три варианта исполнения:

• 3/8″ P Picco Micro Mini 3 (PMM3), 1,1 мм (39);
• 3/8″ P Picco Micro Mini 3 (PMM3), 1,1 мм (44);
• 3/8″ P Picco Micro Mini 3 (PMM3), 1,1 мм (50).

Можно использовать на бензопилах STIHL МС 170, 180, 211, 230. Относится к классу комфорт, т. к. имеет минимальную вибрацию и отдачу.

Важно: цепь с шириной 1,1 мм, должна использоваться с соответствующей шиной, в противном случае, она будет болтаться в посадочном гнезде, что приведет к быстрому износу, как самой гарнитуры, так и направляющей шины

Rapid Duro 3 (RD3), 1,6 мм

Данная линейка цепей STIHL обладает повышенным ресурсом, за счет использования в них специальных твердых сплавов. Предназначена для использования в сельском хозяйстве, т. е. рекомендована для полу профессиональных моделей STIHL. Варианта исполнения достаточно много. Rapid Duro 3 (RD3), 1,6 мм может иметь шаг 0,325, 3/8 или 0,404 дюйма. Самая дорогая цепь в данной линейке стоит около 2500 руб. и имеет длину 66 звеньев.

Бензопила STIHL MS 180 – инструмент, достойный внимания

Непременно, любой из нас стремится приобрести качественную бензопилу, которая отличалась бы надежностью, высочайшим рабочим ресурсом, экономичностью и неплохими техническими чертами. Всем этим аспектам на сто процентов соответствует бензопила STIHL MS 180. О ее преимуществах, всераспространенных поломках и самостоятельном ремонте побеседуем более тщательно.

Как разводить бензин для бензопилы STIHL 180?

Мотор бензопилы должен работать на верно приготовленной консистенции из бензина и масла. Чем выше качество 2-ух этих компонент, тем подольше прослужит ваш садовый инструмент. Огромное значение также имеет пропорция масла и бензина.

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Нужно осознавать и знать, какая их часть подлежит заточке. Вообщем «логика» среза древесной породы припоминает рубанок.

Режущая поверхность состоит из 2-ух кромок. Одна боковая, другая — мало скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Разглядим подробнее. Элементы режуще-рабочего звена устроены так:

• Основание с отверстиями под ось;
• Лопатка зуба;
• Ограничитель глубины пропила;
• Торцевая грань лезвия (размещение – по вертикали);
• Верхняя грань лезвия (размещение – горизонтально);

Заточенная кромка Затупленная После прикосновения с грунтом

Нельзя чрезвычайно стачивать либо поменять размещение звеньев. От идентичности их расположения зависит обычная работа инструмента. В неприятном случае, возможны завышенные нагрузки на корпус, шину и движок. Срез может получаться кривым. Также есть маленькая возможность разрыва цепи.

Важна ли последовательность режущих звеньев?

В обыкновенном варианте, когда пила изготовляется на заводе, принято ставить два ведущих звена на одно режущее звено, тем, всего режущих зубьев выходит 50 %. Тогда производительность оборудования остается на уровне, и качество распила не хромает, но с целью удешевления цепи, режущие звенья могут ставить не каждый шаг, а через один либо даже два шага, что доведет полное количество режущих звеньев до 37,5 %. Бензопила станет дешевле, но качество резки очень ухудшится, потому на такие устройства лучше внимания не обращать.

Цепи твердосплавные

Подобные цепи стоят на порядок дороже, и они имеют особенное назначение – работа с промерзлой древесной породой либо с грязным материалом. Во всех других ситуациях средства будут потрачены зря, потому что для обычной древесной породы смысла в твердосплавных напайках нет.

Мото цепи для мотоциклов. Маркировка и подбор цепей.

Тип цепи

Тип цепи определяется геометрическими размерами ее отдельных звеньев, шагом цепи — расстоянием между осями роликов и имеет общепринятую систему для всех производителей маркировки. Наиболее распространенные на современных серийных мотоциклах типы цепей: 530, 525, 428 и 420. Также на спортивных мотоциклах, малокубатурной технике и квадроциклах можно встретить мото цепи 630, 520, 532, 420 и 415.

Трехзначная цифровая маркировка содержит информацию о шаге и ширине звеньев цепи. Первая цифра, поделенная на 8 — это шаг цепи в дюймах. Например для цепи 525 это 5/8” или 15,875 мм. Вторая и третья цифры обозначают внутреннюю ширину между боковыми пластинами звена. Для цепи 525 формула следующая: 2,5/8” или 7,9375 мм. На практике обычно нет нужды производить какие-либо измерения и достаточно воспользоваться каталогом запчастей для вашего мотоцикла либо каталогом производителя цепей и подобрать нужный вариант, ориентируясь на трехзначный индекс. Если же под рукой нет такой информации, то выяснить тип цепи можно по вышеприведенным формулам, переведя в обратном порядке миллиметры в дюймы (1 дюйм = 25,4мм) и умножив их на 8.

Длина цепи

Длина цепи может варьироваться даже на одной модели мотоциклов, в зависимости от того, с каким количеством зубьев установлены ведущая и ведомая звезды. В каталогах информация по звездам и количеству звеньев обычно приводится для стандартного заводского варианта передаточного отношения. Число звеньев в маркировке цепи соответствует числу роликов цепи.

Замок цепи

Как правило, на цепи, установленной на мотоцикл на заводе, замок отсутствует и все звенья склепаны одинаково. Это делается с целью повышения надежности. В случае с цепями, поставляемыми как запчасти может быть два варианта: как с соединительным звеном под расклепку, так и с разъемным замком. Безусловно, правильно склепанная цепь без замка будет предпочтительнее во всех смыслах, нежели замковая. Однако потребует наличия специального приспособления-выжимки для расклепки и “прямых рук”, либо обращения в сервис.

В зависимости от производителя, в маркировке мотоцепей могут встречаться дополнительные символы, означающие те или иные конструктивные особенности.

Буквами O, X, W, Z обозначается тип уплотнения

или сальника, используемого в роликах цепи и удерживающего смазку в ролике, одновременно защищая его от воды и грязи. В свое время именно появление таких уплотнителей сделало возможным перейти на открытую эксплуатацию цепи, без громоздких защитных кожухов. O-ring — наиболее простое уплотнение в виде обычного кольца. X, W и Z — более передовые и ныне распространенные варианты уплотнителей, которые хоть и дороже чем O-ring, но значительно превосходят их в эффективности и долговечности.

Именно от качества этого уплотнения зависит в большей степени срок службы цепи. До сих пор можно встретить и цепи вообще без уплотнителей, например в профессиональном мотоспорте или на дешевых китайских мопедах и мотоциклах. Понятно, что срок службы таких цепей ограничен едва ли не одним гоночным уикендом или сезоном соответственно.

Кроме вышеуказанных параметров, производители цепей также предлагают различные варианты цветового оформления: мотоцепь может быть стандартной черной, никелированной, с позолоченными частично или полностью звеньями или цветной.

Некоторые производители, как правило именитые и являющиеся ведущими в разработке новых технологий в этой отрасли, могут предлагать и еще какие-то свои ноу-хау в цепях, превосходящие стандартные по прочности и долговечности, тем или иным образом отражая это в маркировке.

3/8 или 0,325 что лучше и почему

Определить какой параметр лучше, а какой хуже нельзя, т. к. каждый из них имеет свои особенности и предназначен для цепных пил определенной мощности. В зависимости от того как правильно подобрана пильная гарнитура, производительность инструмента будет иметь разные показатели. Если гарнитура подобрана оптимально, т.е. расстояние между звеньями соответствует рекомендованной мощности, то производительность бензопилы будет максимальной. При неправильном выборе, двигатель будет испытывать перегрузки, способные привести к возникновению неисправностей.

Оптимальные показатели мощности для 0,325 дюйма – 1,8-2 кВт. Именно по этой причине на бензопиле Husqvarna 142/137 используются цепи с таким шагом.

Для параметра 3/8, необходим инструмент с мощностью до 3 кВт. В таком случае возникает вопрос, а почему на Stihl 180, с мощностью 1,5 кВт используются цепи 3/8 дюйма. Ответ прост: у бензопил Stihl, мощность не самое главное, большое значение имеет максимальное количество оборотов. Stihl 180 выдает более 13500 об/мин, за счет этого он способен пилить гарнитурой 3/8 дюйма.

Для 0,404 дюйма, оптимальная мощность 4,5 – 5 кВт.

Важно! Указанные значения мощности и шага цепи не несут обязательно характера, пользователь сам вправе выбирать параметры гарнитуры, которую он планирует использовать на бензопиле

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

• 1,1 мм (0,043’’) для маломощных пил
• 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
• 1,5 мм (0,058’’) мощные и производительные пилы,
• 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Цепь цепной пилы

Ведущие звенья

Обеспечивают движение цепи по шине за счет сцепления с ведущей звездочкой пилы. По ним измеряется длина цепи: она равна количеству ведущих звеньев в кольце. Чтобы определить её, достаточно сложить кольцо вдвое, посчитать пары ведущих звеньев и удвоить результат. Также на ведущих звеньях размещается маркировка, по которой можно определить серию изделия.

Толщина цепи

Измеряется в хвостовике ведущего звена, движущегося внутри паза шины, и должна соответствовать толщине паза шины.

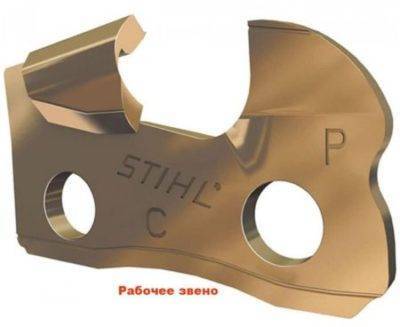

Режущие звенья

Именно они отвечают за резку древесины. Различаются формой, углом заточки и толщиной хрома. Чаще всего используются следующие типы: Чизел (долото, супер). Самый агрессивный тип звена, режет быстро, но требует частой заточки и быстрее изнашивается; Получизел. Резка более плавная, заточка требуется заметно реже.

Соединительные звенья

Сохраняют смазку и отвечают за прочность изделия.

Дополнительные инженерные решения OREGON

Vibe-Ban – подавляет вибрации, повышает безопасность оператора и ускоряет резку. LubriWell – оптимизирует распределение смазки вдоль длины канавки на направляющей шине. LubriLink – усиливает соединяющие звенья и сохраняет смазку. Witness Mark – упрощает обслуживание. Её метки указывают оптимальный угол заточки горизонтальной грани резца. Имеется на всех цепях с чизельными резцами.

Основные виды

Цифрой 91 обозначается серия низкопрофильных цепей с шагом 3/8 и толщиной ведущего звена 1,3 мм от OREGON. Это самая востребованная серия от OREGON, её продажи обеспечивают 70% рынка.

91P – самый популярный бюджетный вариант, с минимумом инженерных функций; 91VXL – премиум-класс, идеальное соотношение цены и качества (оснащена всеми вышеупомянутыми специальными инженерными решениями); Multicut – предназначена для работы в условиях абразивной среды; SpeedCut (с узким пропилом) – новинка 2017 года, отличающаяся повышенной скоростью и плавностью резки; PowerSharp – уникальный самозатачивающийся вариант, инновационная разработка OREGON. Сейчас применяется, прежде всего, вместе со сверхмощной 15-амперной цепной пилой CS1500 от OREGON – единственной в мире электропилой с функцией самозаточки.

Важные моменты при выборе шины для бензопилы

Если у вас есть под рукой уже используемая ранее деталь, покажите ее продавцу в качестве образца. Неопытным пользователям бывает трудно правильно определить длину шины для бензопилы в дюймах, ширину паза, а также шаг цепи. Помните – необходимые данные нужно искать в инструкции, прилагающейся к инструменту, или на самой детали. При выборе гарнитуры не забудьте удостовериться в том, что хвостовая часть приобретаемой шины для бензопилы, а также положение отверстий для подачи масла совпадают с образцом. В любом случае не спешите с покупкой детали, если вам трудно определить ее оптимальные характеристики, проконсультируйтесь с профессионалами.

Цепи приводные роликовые трехрядные ГОСТ 13568-97 (3ПР)

3ПР-12,7-45,4	08B-3	—	12,700	8,51	7,75	4,45	50,0	11,8	45,4/4540	2,00
3ПР-15,875-68,1	10B-3	—	15,875	10,16	9,65	5,08	57,0	14,8	68,1/6810	2,80
3ПР-19,05-96	12A-3	60-3	19,050	11,91	12,7	5,94	76,2	18,2	96,0/9600	4,30
3ПР-25,4-171	16A-3	80-3	25,400	15,88	15,88	7,92	98,0	24,2	171,0/17100	7,50
3ПР-31,75-265,5	20A-3	100-3	31,750	19,05	19,05	9,53	120,0	30,2	265,5/26550	11,00
3ПР-38,1-381	24A-3	120-3	38,100	22,23	25,4	11,1	150,0	36,2	381,0/38100	16,50
3ПР-44,45-517,2	28A-3	140-3	44,450	25,4	25,4	12,7	160,0	42,4	517,2/51720	21,70
3ПР-50,8-680,4	32A-3	160-3	50,800	28,58	31,75	14,27	190,0	48,3	680,4/68040	28,30

Пример условного обозначения цепи:3ПР-38,1-3813 — рядность цепи ГОСТ 13568-97 ПР — приводная роликовая 38,1 — шаг цепи в мм 381 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий: С- 3ПР — 38,1 — 381 — звено соединительное к цепи П — 3ПР — 38,1 — 381 — звено переходное к цепи П2 — 3ПР — 38,1 — 381 — звено двойное переходное к цепи

в начало страницы

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

Шина бензопилы.

Для характеристики размеров шины используют три параметра: ее длина, ширина паза и шаг цепи, для в которой требуется как нефть предназначена. Чаще всего российского> автопрома указывают длину в дюймах. Чаще всего в нашей стране встречаем семь размеров шин от десять до двадцать два дюймов. Нередко продаются встречаются одну не ту же модель пилы, однако с разной длиной шины. Это нормально, если подобна нефти соответствует заявленным производителем размерам шин. Какое масло для бензопилы штиль нужно выбрать, масло stihl для смазки цепи 1. Это указано в паспорте пилы. Некоторые продавцы указывают размеры не в дюймах, в сантиметрах, считая, что так понятнее. Приводим таблицу соответствия между дюймами не сантиметрами.

Устройство велосипедной цепи

Любая велосипедная цепка (кроме Half-Link) состоит из нескольких элементов, а именно:

1. Внешняя пластина звена.
2. Внутренняя пластинка.
3. Ролик.
4. Втулка (стакан).
5. Пин.
6. Полное звено цепки.
7. Зазор для изгиба в стороны.

1 звено состоит из 2 полузвеньев. Они соединены между собой при помощи пина, помещенного в «стакан». На него надевается ролик. Ролик необходим для удержания на зубьях звездочек велосипеда (куда цепочка и надевается). Длина одного полного звена составляет 1 дюйм, что в переводе на миллиметры 25,4. Длина всей цепки определяется тем, сколько в ней звеньев.

Для взрослого велосипеда с 12 скоростями обычно используется цепку со 126 звеньями. Вариаций множество, количество звеньев варьируется от 110 до 126 штук. Велосипеды для горного спорта (МТБ) используют цепочки на 106 или 108.

Если после покупки выяснилось, что цепочка слишком длинная, ее можно укоротить. Это делается путем разъединения замка (если он есть) и выбиванием пина. После этого все соединяется обратно и устанавливается на байк. Так можно подогнать слишком длинную цепку под свой велосипед.

Настройка

Начальная настройка бензопилы осуществляется на заводе, где был изготовлен инструмент. Заводские настройки сохраняются в течение некоторого времени после того, как начали работать данным инструментом. Потом необходимо выполнять настройки перед каждым новым сезоном использования бензопилы. Настраивает бензопилу оператор.

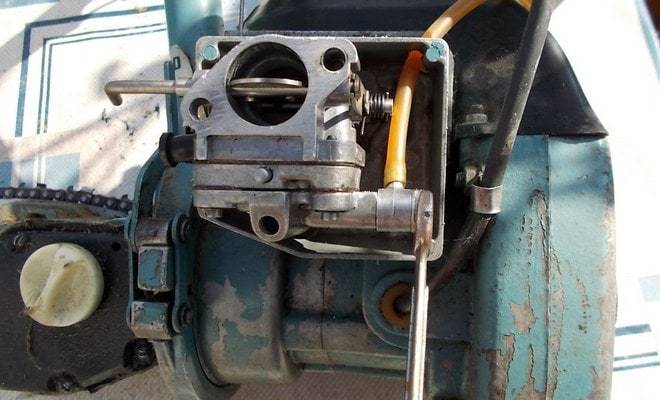

Как отрегулировать карбюратор

Регулировка карбюратора бензопилы Урал осуществляется, чтобы подобрать необходимые параметры топливной смеси для работы прибора в разных режимах.

• набор гаечных ключей;
• отвертка.

Работать нужно в соответствии с техпаспортом пилы, в котором указываются необходимые параметры. Регулировать карбюратор следует в холостом режиме. Надо включить мотор, затем регулировкой винта наладить мотор, чтобы он начал плавно набирать обороты, а цепь не перемещалась по шине.

Затем продолжать регулировку на небольших оборотах. Если появится дым, то нужно закрутить винт. Если дым перестал идти и мотор работает хорошо, то надо нажать на дроссель. При этом двигатель должен работать без рывков.

Потом устанавливают низкие обороты и откручивают винт. Затем резко нажимают на дроссель и ждут 3 секунды. Если ДВС глохнет, тогда еще откручивают винт. Если инструмент работает правильно, следует зафиксировать контргайкой регулировочный винт. Настройка карбюратора бензопилы выполнена правильно.

Как подобрать

В случае, когда необходимо подобрать оптимальный шаг цепи для бензопилы, лучше всего принять во внимание рекомендации производителя и уже основываясь на них выбрать тип пильной гарнитуры. Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя

Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше

Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя. Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше.

Также стоит подбирать толщину звена, тип режущего зуба, количество звеньев. Производительность в большей степени зависит от угла заточки, глубины реза и формы зуба ограничителя. Чем острее ограничительный зуб, тем выше скорость реза, и ниже его качество.

Ниже предлагаем посмотреть видео о выборе шага цепи бензопилы. В видео рассказано и показано как определить его, для каких бензопил, какой шаг цепи использовать.

Некоторые важные моменты при выборе цепей или бензопилы

Существуют другие показатели, оказывающие влияние на производительность инструмента и специфику работы.

Значения, которые рекомендуется принять к сведению:

• геометрия режущего зуба (профиля);
• количество режущих звеньев;
• тип заточки режущей кромки звена.

Структура цепи пилы.

Режущий профиль бывает двух типов: чизельный и чипперный. Первый вариант имеет прямую рабочую поверхность и является более производительным. Второй тип имеет серпообразную форму и пониженную производительность. В обслуживании чипперная цепь легче, так как ее легче затачивать, не требуется жесткое соблюдение углов заточки. Чизельные варианты чаще применимы с шагом 3/8 и 0.404”.

Количество режущих зубьев всегда определяется их соотношением на количество направляющих входящих в шину пилы. То есть звено с режущей частью имеет два направляющих звена. Если такого сочетания не наблюдается, это означает, что цепь сомнительного производства.

Тип заточки режущих профилей регламентируется типом будущих работ. Обычно классическая бензопила применяется для поперечных распилов дерева и крайне редко для продольных. В редких случаях попадаются цепи с режущими звеньями, имеющими ориентацию для продольных разрезов.

Определяем толщину цепи

Толщина цепи зависит от используемой шины. Есть несколько типовых размеров – 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм. И например цепь толщиной 1,3 мм не подойдет на шину с пазом в 1,1 мм и наоборот.

Толщину легче всего измерить штангенциркулем, хотя зная типоразмеры, толщину можно определить и линейкой.

На нашем фото толщина цепи 1,3 мм. В итоге характеристики этой цепи будут такими:

• Шаг – 3\8
• Длина – 50 звеньев
• Толщина 1,3 мм

Называете их продавцу и ошибки с подбором уже точно не будет. Если вычисления вам кажутся сложными, то тогда снимайте цепь и берите ее с собой в магазин и вам подберут новую цепь по образцу.

Не каждый знает, как измерить шину бензопилы. Цепи бензопилы доступны в безграничных сочетаниях размеров, типов и особенностей. Это связано с тем, что сами бензопилы различаются по размеру и применению

Когда пришло время заменить цепь, особенно важно иметь всю правильную информацию о бензопиле и ее размере цепи. Только в таком случае вы сможете произвести замену правильно

Подбор правильной цепи к бензопиле немного сложнее, чем поиск других принадлежностей для электроинструмента из-за уникального способа измерения шины бензопилы. Нижеприведенная информация объясняет, как измеряются цепи бензопилы, разницу между этими измерениями и как быстро найти номера измерений, необходимые для заказа правильной цепи.

Длина цепи бензопилы сравнивается с измерением шины пилы. Некоторые производители продают цепи для замены только на основе измеренной шины

Важно знать, что универсальных цепей нет. Бензопила с длинной шиной потребует соответственно более длинную цепь

Однако точное средство определения длины цепи включает в себя несколько вариантов измерения, которые влияют в конечном итоге на то, насколько хорошо цепь подходит вашей бензопиле.

Прежде всего, стоит рассмотреть вопрос, как измерить длину шины бензопил?

Вещи, которые вам понадобятся: рулетка. Цепь которая не подходит должным образом на бензопилу представляет собой опасность. Поэтому если вы не уверены в выборе, попросите профессионала помочь определить длину шины и выбрать нужную цепь. Обратитесь к руководству вашей бензопилы чтобы убедиться, что вы покупаете правильный тип цепи.

Перед работой с бензопилой или любым электроинструментом прочитайте все предупреждения о безопасности в руководстве изготовителя. Прежде чем заменять цепь на бензопиле, отключите свечу зажигания или аккумулятор чтобы убедиться, что пила случайно не запустится.

Ниже приведены шаги, которые также можно предпринять, прежде чем начинать поиск подходящей цепной цепи.

1. Узнайте измерение шага цепи, найдя его на инструменте, в руководстве пользователя, либо разделив расстояние между 3 звеньями на 2 (рекомендуется, чтобы это делалось профессионалом).
2. Получите измерение цепи либо путем нахождения ее на инструменте, в руководстве пользователя, либо путем измерения толщины приводных звеньев цепи. Все измерения должны быть точными.
3. Подсчитайте количество отдельных звеньев привода в цепочке. Без исключений. Теперь хорошие новости, все остальное сделать легко. Если у вас есть эти три цифры, подходящая цепочка замены займет всего несколько минут. Все, что вам нужно сделать, это внести правильные измерения и количество звеньев в простую формулу или калькулятор измерения онлайн, и он автоматически определит длину шины.

Все уникальные системы измерения шины требуют небольшой осведомленности в терминологии и других технических вещах. Если вы хотите купить новую цепь для своей бензопилы, то это руководство поможет лучшим образом. С информацией, предоставленной в статье, будет проще сузить выбор до той цепочки, которая нужна в конкретном случае.

Используйте тот метод, который кажется вам наиболее удобным. Измерение шины отличается от фактической длины цепи

Измерение шины важно, когда вы заменяете цепочку или покупаете цепь для будущей замены. Каждому владельцу бензопилы важно знать, как измерить шину бензопилы

Измерение шины выражает длину направляющего стержня бензопилы, а не всю длину шины, которая на самом деле немного длиннее. Если вы хотите узнать истинную длину шины, вам понадобится не только рулетка, но и эффективные методы измерения, представленные выше.

Для подбора шины для бензопилы вам необходимо знать тип хвостика, длину шины, ширину паза и шаг носовой звездочки.

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.
