Как заменить масляный насос бензопилы

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Муфта сцепления

На малых скоростях элементы с накладками трения (1), имеющих степень свободы в круговом направлении, пружинами (2) привлекаются к центру вала и не передают вращение барабана (3), соединенном с звездоходом. Приводной цепи. Когда скорость двигателя бензопилы достигает значений, при которых центробежная сила превышает силу пружин, сегменты трения прижимаются к внутренней поверхности барабана и начинают его скручивать. В результате приводная звездочка начинает крутиться, приводя в действие цепь пилы.

Как видно на фото, звездочка находится в муфтой.

На других бензопилах звездочка может находиться на внешней стороне сцепления.

Основным преимуществом муфт этого типа является то, что при заклинивании цепи муфта бензопилы скользит, а не заглушая двигатель и не вызывая поломки устройств, передающих движение от двигателя к цепи.

Проверка и регулировка карбюратора

В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.

Однако, нарушение фиксации регулировочных винтов иногда случается.

Причины нарушения регулировки карбюратора бензопилы:

• Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
• Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
• Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.

Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:

• Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
• Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.

Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

Отрегулировать карбюратор нам помогут три винта:

• “L” – low, для настройки низких оборотов
• “H” – high, для настройки верхних оборотов
• “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)

При регулировке карбюратора бензопилы следует соблюдать следующие правила:

• Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
• Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.

Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя

Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).

Неисправности и ремонт

Распространенные причины, по которым не работает масляный насос:

• разрушение шестерни привода;
• течь смазки из магистралей;
• низкое давление из-за износа плунжерной пары;
• вытекание смазки из-под защитной крышки.

Ремонт масляного насоса бензопилы своими руками можно выполнить при наличии базовых слесарных навыков и инструмента, состоящего из набора отверток и гаечных ключей или торцевых головок. Для замены элементов и диагностики необходимо снять узел с двигателя.

В процессе обслуживания проверятся целостность магистралей и уплотнительных прокладок. Ремонт маслонасоса бензопилы заключается в замене изношенных элементов. Поскольку в продажу поступают не все части помпы, то узел часто меняется целиком. Некоторые владельцы ремонтируют насос путем установки самодельных элементов, подбирая детали от другой техники.

Как отрегулировать

Изменение параметров работы насоса производится регулировкой хода плунжера. Для этого используется специальный винт, который проворачивает эксцентрик, ограничивающий подвижность стержня. На корпусе пилы нанесены стрелки и надписи Min и Max, поясняющие принцип работы элемента.

Как поменять

Для замены насоса требуется снять внешние пластиковые элементы, которые фиксируются винтами. На некоторых моделях пил необходимо демонтировать демпфирующие элементы и рукоятки. Затем снимается шланг подачи масла из бачка, откручиваются крепления насоса к корпусу двигателя. Встречаются конструкции, в которых помпа снимается при помощи винта, вкручиваемого в специальное отверстие. После установки нового узла сборка производится в обратной последовательности.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Помпа крепится к картеру двигателя несколькими винтами, имеет отверстие для установки приводного вала. Встречаются конструкции с отдельными защитными крышками.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Система очистки воздуха

Подготовительные фильтры могут иметь различную конструкцию и состоять из нескольких частей, а именно сетчатый (2) и снежный (1) фильтр (см. Фото ниже).

Последний предотвращает попадание снега в систему очистки воздуха и применяется только зимой, при положительных температурах его удаляют.

В некоторых моделях бензопил на этапе подготовительной очистки воздуха очищают с помощью центробежных сил. Поток воздуха скручивается рабочим колесом маховика, в результате чего примеси выбрасываются из поглощающей трубы, идущей к узкому фильтра.

Узкие фильтры изготавливаются из диффузионной пены, капроновой сетки и других материалов.

Когда бензопила работает, воздух в зоне ее действия сильно загрязняется опилками и древесной пылью. Чрезмерное загрязнение фильтра уменьшает объем воздуха, поступающего в карбюратор, что приводит к более насыщенной консистенции и падение мощности бензопилы. Поэтому необходимо постоянное очищение фильтра. Ее следует проводить не только при демонтаже бензопилы с целью ее ремонта, но еще чаще после любых длительных и грязных работ. Очистка производится таким образом, что в большинстве случаев зависит от типа фильтрующего материала путем продувки и промывки.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Протечка

Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.

Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.

Перед тем, как искать новый насос на бензопилу Партнер из-за постоянных протечек, демонтируйте комплектующие и рассмотрите манжету, что может быть установлен воротником, развернутым к масляному резервуару. Если он стоит так, разверните его на примерно 180 градусов. Если вы видите, что уплотнитель изношен, замените его на новый. Конечно, постарайтесь найти идеальную манжету. Если не нашли, купите в магазине сантехники кольцо для уплотнения.

Если после этого вы все еще наблюдаете подтеки, изучите стенки цилиндра помпы, которые могут быть изношены. В таком случае проще купить новую помпу.

Профилактические меры

Чтобы в процессе эксплуатации пилы снизить вероятность возникновения различных протечек масла, следует проводить ее периодическое техническое обслуживание. Во время этого процесса нужно наблюдать за герметичностью всех шлангов и прокладок. При их обнаружении следует выполнять протяжку соединительных элементов.

Обязательно нужно проверять качество заливаемого масла. Оно должно быть качественным и применяться в строгом соответствии с характеристиками, которые указываются в паспорте изделия. При этом ни в коем случае нельзя пользоваться отработкой, поскольку она имеет неоднородную структуру. Также в обязательном порядке надо выполнять периодическую продувку маслонасоса. Это поможет не коксоваться мусору в его рабочих каналах.

Кроме того, при плохо производимой смазке может выйти из строя цепь, замена которой будет довольно дорогостоящей процедурой.

После выполнения пильных работ надо сделать обязательную очистку пилы от попавших на нее опилок. При длительных перерывах в работе бензопилу следует вывешивать в вертикальном положении. Это позволит масляной жидкости равномерно растечься по всем каналам инструмента. Такое ее равномерное распределение позволит избежать вакуумных пробок, которые могут вызвать неисправности маслонасоса.

Продолжительность и порядок ремонта бензопил и электропил Partner

В большинстве случаев устранение любой выявленной неполадки оборудования и бензопил и электропил Partner занимает 5 рабочих дней* при наличии необходимых запчастей. В противных ситуациях мы вынуждены заказывать их поставку у непосредственных изготовителей. В результате сроки ремонта становятся более длительным. Безусловно, мы всегда сообщаем нашим клиентам такие подробности!

Постоянное желание совершенствовать качество предоставления услуг и работу с клиентами позволило нам разработать наиболее оптимальную схему сотрудничества! Условно Ваше обращение в наш сервисцентр можно разделить на 5 основных стадий:

1. Предоставление бензопилы или электропилы Partner на диагностику.
2. Выполнение диагностики за 1 рабочий день.
3. Информирование о результатах диагностики, ориентировочных сроках и ценах ремонта.
4. Непосредственно ремонт.
5. Выдача готовой и полностью исправной техники Партнер!

Метки: ремонт бензопилы штиль

Комментарии 40

вчера по какой то причине заклинили при заводке подшипники коленвала. разобрал там грязь и все дела вымыл смазал. всё стало крутиться. собрал в обратном порядке. пила не заводится искра есть, бенз идёт. есть ток одно НО. собирал на прозрачном селиконовом герметике. собрал и через час начал пробовать заводить. молчит. и под свечу лил тоже ноль. может она не заводиться из за гермитизации плохой? пиле новая была работала раз 5 всего.

грязь в подшипнике-значит грязь в бензине! даже не знаю, попробуй другой герметик.Но скорее причина не в этом!

в первой части на фото видно бутыль с маслом 80 % что они паленое из за этого и задиры

как это ты определил, что оно паленое?

Цвет емкости качество печати . Ну паленое видео сразу .

Ну ты “эксперт”! 1) На фото толком этикетку не видно, а ты качество печати разглядел и определил подделку, а точнее СРАЗУ УВИДЕЛ) 2)Цвет бутыли может искажать фотоаппарат как угодно, в зависимости от настроек баланса белого цвета и чувствительности самого фотоаппарата. 3) Масло покупалось не на рынке, а у ОФИЦИАЛЬНОГО ДИЛЕРА ШТИЛЬ вместе с пилой!

тут даже бензопилы ремонтят))). А говорят сайт автомобильный. У меня тоже штиль, 290 мs, и разбора ток шланг масляный менял

Хорошая бензопила. У меня работает с 2008 года и нету никаких проблем. Пиляю примерно по 12 кубов в год для отопления дома.

Как то и выглядит более менее, она же совсем мини-бикини

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Протечка

Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.

Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.

Перед тем, как искать новый насос на бензопилу Партнер из-за постоянных протечек, демонтируйте комплектующие и рассмотрите манжету, что может быть установлен воротником, развернутым к масляному резервуару. Если он стоит так, разверните его на примерно 180 градусов. Если вы видите, что уплотнитель изношен, замените его на новый. Конечно, постарайтесь найти идеальную манжету. Если не нашли, купите в магазине сантехники кольцо для уплотнения.

Если после этого вы все еще наблюдаете подтеки, изучите стенки цилиндра помпы, которые могут быть изношены. В таком случае проще купить новую помпу.

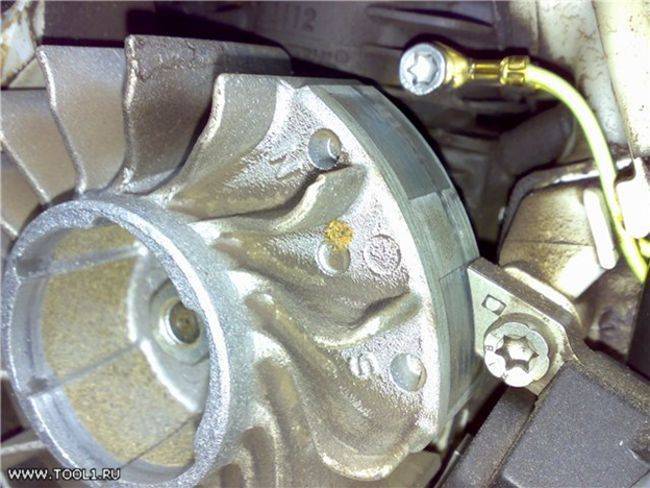

Как и когда регулировать зажигание на пиле Хускварна

У пользователей бензопил Хускварна, часто возникает вопрос: как и когда регулировать зажигание. Ответить на него просто. На бензопилах Хускварна установлена электронная катушка зажигания и маховик, в которых не предусмотрена возможность регулировки. Единственное, что можно регулировать, это зазор между катушкой и маховиком.

Для регулировки зазора в домашних условиях необходимо вырезать из пластиковой бутылки щуп, после чего ослабить винты крепления катушки. Далее, щуп устанавливается между контактами катушки и маховиком. Винты затягиваются.

Регулировать зазор необходимо при проведении ТО или при обнаружении задиров на поверхности маховика. Такие задиры свидетельствуют о том, что зазор полностью отсутствует.

Устройство смазывающего механизма бензопилы и как он работает

Шина является направляющей для цепи, но оба этих устройства изготовлены из металла. Вращение цепи на большой скорости способствует нагреванию металла за счет трения. Если не охлаждать движущуюся цепь при работе бензопилы, то это приведет не только к ее практически мгновенному износу, но еще и выходу из строя шины. Для исключения негативных последствий, во всех видах и моделях пил (не только бензиновых, но и электрических), применяются механизмы смазки цепи. Они не только охлаждают металл при его нагреве, но еще и снижают трение цепи о поверхность шины.

Смазывающий механизм цепи бензопилы представлен в виде масляного насоса, работающего в автоматическом режиме. Подача масла происходит только при работающем двигателе, и чем больше оборотов, тем чаще осуществляется смазка. На бензопилах используют плунжерные насосы, которые также называют поршневыми.

С вопросом принципа работы масляного насоса бензопилы разберемся подробно, предварительно выяснив его конструкцию:

1. Корпус маслонасоса, который изготавливается не только из алюминия, но и пластика. Пластиковые варианты маслонасосов используются преимущественно на бытовых бензопилах
2. Плунжер — цилиндрическая деталь, посредством которой происходит перекачивание масла. Плунжер состоит из червячной передачи, посредством которой приводится в движение
3. Подающий и выпускной каналы, которые соединяются с маслопроводами

Теперь рассмотрим принцип работы плунжерного маслонасоса бензопилы. В действие плунжерный вал насоса приводится за счет вращения ведущей звездочки цепи. Для обеспечения передачи крутящего момента, маслонасос бензопилы имеет зубчатую передачу. Вращательный момент на ведомую шестерню насоса передается только при движении цепи, поэтому на х.х. двигателя масло насосом не качается.

1. С торцевой стороны вал плунжера упирается в шток. Этот шток на некоторых моделях маслонасосов является регулируемым. Вал плунжера при этом имеет конструкцию с волнообразной стенкой, как показано на фото ниже
2. Обратная сторона плунжера, которая называется рабочей, имеет конструкцию в виде сегментного выступа или выреза, как показано на фото ниже
3. Плунжерная часть вращается, тем самым открывая подающий канал для впуска порции масла из масляного бака. Далее открывается выпускной канал, откуда выходит порция масла, поступая на шину для смазки цепи. Схема работы плунжерного механизма представлена ниже

Принцип работы масляного насоса бензопилы достаточно простой, что положительно влияет на его стоимость. Маслонасос подлежит ремонту, но при износе торцевого выступа в виде волны, деталь или механизм рекомендуется заменить.

Это интересно! Маслонасосы в конструкции могут иметь регулировочный винт, посредством которого можно настроить производительность механизма. Если маслонасос бензопилы выходит из строя, то эксплуатировать инструмент запрещено.

После запуска бензопилы проверить исправность работы маслонасоса можно следующим способом — расположить чистый лист бумаги перед шиной, и погазовать. На листе при этом должны появиться маслянистые пятна.

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Неисправности плунжерного масляного насоса бензопилы и их устранение

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

после разборки масляного насоса регулировочный винт установлен в положении на 180о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла(<+…->) поменяются местами.

Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

При подгонке профиля и выступа нужно выдерживать одинаковыми их максимальные размеры по высоте относительно друг друга, что бы при положении регулировочного винта в минимальном режиме плунжер немного подкачивал масло. У нового насоса центральный выступ на торце вала плунжера выше уровня кольцевого профиля где-то на 0,3…0,6 мм и в положении регулировочного винта при минимальной подаче масла масляный насос не работает.

Износ внутренней поверхности плунжерной камеры насоса и наружной поверхности плунжера.

Такое, обычно, проявляется с предыдущим дефектом или с тем, что опишу дальше. Меняем масляный насос или перебираем комплекты по размерам от б/у.

Смотреть видео об устройстве и принципе работы масляного насоса плунжерного типа для бензопил.

Нарушение герметичности рабочей плунжерной камеры.

Масло понемногу может подаваться к месту смазывания, но наблюдается большая замасленность на картере пилы со стороны привода цепи.

Последний пример говорит о манжетке плунжера, которая во многих случаях устанавливается в обратную сторону, воротником наружу. Одни мастера утверждали, что это манжет, который захватывает масло в камеру насоса. Но как этот манжет поведёт себя при нагнетании? Пропустит масло через себя?

Некоторые подбирают резиновые колечки вместо него, но поверьте, это не легко и весьма заботливо для не опытных. Этот метод хорош, но нужно учитывать плотность уплотняющего кольца. Если кольцо плотно сядет на место, то потребуется заменить пружину плунжера, а там и увеличенный износ узла сопряжения регулировочного винта и вала плунжера. Добавится и износ пластмассовой ступицы червячной пары привода насоса.

Лёгкость перемещения плунжера сохраняется применением манжетки, которая не препятствует обратному ходу в момент захвата плунжером масла и сохраняет достаточную герметичность рабочей камеры при нагнетании масла.

При первой возможности у приходящих ко мне бензопил, я всегда разбираю масляный насос, что бы полностью быть уверенным в состоянии плунжера и его манжетки. В случае, когда манжета установлена воротником наружу, то переустанавливаю её наоборот, воротником в сторону рабочей плунжерной камеры масляного насоса.

Смотреть видео о ремонте масляного насоса бензопилы.

Это и есть мой метод, который всегда себя оправдывает при условии, что никто не вмешивался в конструкцию масляного насоса и масло в насос подавалось через масляный фильтр.

Общее устройство

В систему смазки двигателя входят:

• поддон картера с маслозаборником
• масляный насос
• масляный радиатор
• масляный фильтр
• соединительные магистрали и каналы

Предназначением поддона картера двигателя является хранения масла. Проконтролировать уровень масла в поддоне можно используя щуп, а также датчик уровня и температуры масла.

Масляный насос служит для закачки масла в систему. В действие он приводится коленчатым, распределительным или дополнительным приводным валом. Самыми распространенными являются масляные насосы шестеренного типа.

От продуктов нагара и износа масло очищается масляным фильтром. Очищение моторного масла достигается фильтрующим элементом, замену которого рекомендуется производить одновременно с заменой масла.

Охлаждение и нагрев моторного масла производит масляный радиатор. Через масляный радиатор пропускается охлаждающая жидкость, которая нагревает масло в холодном двигателе и охлаждает его, когда двигатель горячий. Масло в двигателе должно иметь температуру выше 100°С чтобы из него выпаривалась остаточная вода, но его температура не должна превосходить границу в диапазоне от от 138°С до 148°С.

Давление масла в системе контролируют датчики установленные в масляной магистрали. Датчик направляет сигнал к лампе на приборной панели. Также информация о давлении может поступать в систему управления двигателем. При снижении давления сверх нормы, система управления должна остановить двигатель.

Современные двигатели могут иметь датчики уровня и температуры масла. Поступающая от них информация также отображается на приборной панели.

Постоянное рабочее давление в системе смазки поддерживается с помощью одного или нескольких редукционных (перепускных) клапанов, которые устанавливают в масляных насосе и фильтре.

Особенности разборки пилы Partner

Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу

О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:

• установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
• используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;

Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.

Меры профилактики

С целью предупреждения возникновения утечек смазочной жидкости необходимо периодически производить техническое обслуживание масляного насоса бензопилы. Во время работы и по завершению необходимо наблюдать за подтеками масла и при их обнаружении незамедлительно выполнять перетяжку элементов соединения.

Низкое качество масла негативно сказывается не только на самом насосе бензопилы, но и на долговечности режущей цепи.

Компрессор для прочистки каналов

Перед началом работ необходимо проверять уровень смазочной жидкости в бачке. Лучше всего для цепи использовать рекомендованное производителем масло. Ни в коем случае нельзя заливать отработку ввиду ее неоднородности структуры и наличию металлических включений.

Для предотвращения образования вакуумных заторов в системе смазки периодически необходимо продувать сжатым воздухом каналы маслонасоса. По завершении распиловочных работ нужно производить очистку агрегата от остатков опилок и грязи. В начале сезона с целью равномерного растекания смазочной жидкости по каналам бензопилы ее необходимо подвесить в вертикальное положение в рабочем состоянии на несколько минут.
