Советы профессионалов
В качестве вывода, советы от профессионалов:
- Любое подключение котла нужно основывать на рекомендациях, данных в руководстве по эксплуатации котла;
- Кабель питания для электрического котла отопления не должен иметь разрывов. Для надежной эксплуатации электропитание котла, должно быть выделено в отдельную электрическую группу;
- Разумно рассмотреть возможность увеличить получаемое расчетное значения сечений жил кабеля на один шаг. Я считаю, что для котла отопления нужно брать минимальное сечение кабеля по меди 4 кв. мм.
Здравствуйте! В доме 100 м2 планируется ставить электрический трехфазный котел на 9 кВт. Какое сечение кабеля необходимо для подключения котла, и какое сечение кабеля нужно для ввода от счетчика (380) с улицы в дом?
Сечение и марка провода
Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.
Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.
Вот регламентированные сечения провода для удлинителей согласно этого норматива:
нагрузка до 6А (1,3кВт) – 0,75мм2
нагрузка до 10А (2,2кВт) – 1мм2
нагрузка до 16А (3,5кВт) – 1,5мм2
Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.
При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.
Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.
ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:
Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):
К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.
Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.
Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.
Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.
Выбор сечения – что необходимо знать и на что обратить внимание
Если раньше техника в квартире ограничивалась холодильником да телевизором, то в наше время чего только не встретишь в квартире: пылесосы, компьютеры, фены, микроволновки и пр. Для всего этого нужно питание, причем в зависимости от времени суток нагрузка от включенных в сеть приборов может сильно разниться. А чтобы правильно выбрать кабель для каждой точки, в которую запитан прибор, необходимо знать:
- силу тока;
- напряжение;
- потребляемую мощность прибора в ваттах или киловаттах.
Для однофазных сетей, которые присутствуют в наших квартирах, существует определенная формула, которая позволяет определить силу тока приборов:
I = (P × Kи) / (U × cos(φ) ), где
I – сила тока;
P – потребляемая мощность всех электроприборов (необходимо сложить их номинальное значение):
| Бойлер однофазный | 5–7 кВт |
| Вентилятор | до 900 Вт |
| Духовой шкаф | от 5 кВт |
| Компьютер | 600-800 Вт |
| Микроволновка | 1,2–2 кВт |
| Миксер | 300 Вт |
| Морозильная камера | 150–300 Вт |
| Осветительные приборы | 100–1000 Вт |
| Печь гриль | 1 кВт |
| Посудомоечная машина | 1,8–2,5 кВт |
| Пылесос | 1200 Вт |
| Соковыжималка | 250 Вт |
| Стиральная машина-автомат | 600–2500 Вт |
| Телевизор | 100–200 Вт |
| Теплый пол | 0,7–1,5 кВт |
| Тостер | 750–1000 Вт |
| Утюг | 1000–2000 Вт |
| Фен | 500–1000 Вт |
| Холодильник | 150–300 Вт |
| Электрическая варочная панель | от 5 кВт |
| Электрическая кофеварка | 700–1000 Вт |
| Электрическая мясорубка | 1000 Вт |
| Электрическая плита | 9–12 кВт |
| Электрический камин | 9–24 кВт |
| Электрический котел | 9–18 кВт |
| Электрочайник | 2 кВт |
Ки – коэффициент одновременности (часто для простоты применяют значение 0,75);
U – фазное напряжение, оно составляет 220 (В), но может колебаться от 210 до 240 (В);
Cos (φ) – для бытовых приборов величина неизменна и равняется 1.
Для простоты можно использовать формулу: I = P / U.
Когда определен ток, можно по следующей таблице определить и сечение провода:
Таблица мощности, тока и сечения кабельно-проводниковых материалов
Сечение токопроводящей жилы, мм | АЛЮМИНИЙ | |||
Напряжение, 220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, Д | мощность, кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Сечение токопроводящей жилы, мм | МЕДЬ | |||
Напряжение,220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Если при расчетах вышло так, что значение не совпадает ни с одним, приведенным таблице, то тогда следует за основу брать следующее большее число. Например, если ваше значение равно 30 А, то при использовании алюминиевой проводки вам стоит выбрать сечение провода 6 мм2, а медной хватит и 4 мм2.
Чтобы правильно выбрать кабель для каждой точки, в которую запитан прибор, необходимо знать силу тока, напряжение, потребляемую мощность прибора
Элементы штепсельного соединения
Садовой технике обычно требуется однофазное питание, соответственно, для подключения к электросети используются вилка европейского стандарта с диаметром штырьков 5 мм (у российского – 4 мм). Соответствующая должна быть и розетка.
Используются всего три контакта: «фаза» и «нейтраль» с выводом на штыри, а также «земля» в виде пластин по бокам вилки и розетки. «Земляной» контакт обязательно должен быть присоединён к заземляющей линии бытовой электросети, иначе во время работы даже такого маломощного инструмента, как триммер, между его корпусом и почвой будет присутствовать потенциал, равный половине напряжения электросети. То есть 220/2 = 110 вольт (В). Особенно сильно это почувствуется после дождя в кожаной обуви – не смертельно, но ощущения весьма неприятные.
Вилка и розетка удлинителя должны быть литыми обрезиненными, класса защиты не менее IP44. Они выпускаются под номинальный ток 10, 16 и 25 ампер (А). Токопроводящий шнур удлинителя должен заканчиваться единственной розеткой, так как блок на несколько гнёзд слишком громоздкий.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Виды
Кабели, которые используют при изготовлении удлинителей, делят на марки. Каждая из них обладает определенными техническими характеристиками, о которых пойдет речь далее в статье.
В продаже можно найти варианты, которые рассчитаны для различных температурных показателей. Морозостойкие виды спокойно переносят низкие температуры. Даже при суровых температурах они не трескаются и сохраняют эластичность.
Стоит отметить варианты, что не боятся перегрева и длительного воздействия высоких температур. Современные производители предлагают провода, которые могут совмещать особенности обоих видов. Отдельно изготавливают варианты для стандартного бытового использования, не отличающиеся особыми физическими характеристиками.
Кабели делятся на виды и в зависимости от сечения. Минимальный показатель для провода удлинителя – 1,5 мм в квадрате. При его использовании переноска с мощностью в 3,5 кВт справится с нагрузкой в сети, которая будет достигать 5 кВт.
Маркоразмер КГ 3х1,5 считается подходящим для линии в 220 В.
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Правила эксплуатации
В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:
- перед использованием осмотреть все узлы на целостность изоляционного слоя;
- не превышать номинальные токи, на которые рассчитан провод;
- не скручивать и не сгибать токопроводящие жилы;
- не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
- избегать проникновения влаги на контактную часть.
Влагостойкий удлинитель для сада
При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.
Лучшие производители силовых удлинителей
Если с техническими параметрами силовых удлинителей вопрос оказался решен, стоит обратить внимание на компанию-производителя: покупка товара известного бренда надежнее, так как меньше риск получить бракованный товар, а если это произошло – выше шанс получить замену, крупным корпорациям репутация дороже быстрого заработка
Какой фирмы лучше купить силовой удлинитель:
- Glanzen – крупная корпорация, выпускающая не только удлинители, но и светодиодные лампы, прожекторы и панели. Современные лаборатории и цеха расположены в подмосковной Коломне. Бренд отлично зарекомендовал себя на современном российском рынке, а популярность моделей позволяет верить в светлое будущее российской промышленности;
- Lux – российский бренд, выпускающий достойные, но в то же время бюджетные силовые удлинители. Компания не экономит на сырье, а затраты снижает за счет простого дизайна;
- Inforce – за 8 лет существования компании удалось войти в первую десятку лучших производителей инструментов и комплектующих к ним в нашей стране. Компания внимательно следит за всеми новинками на мировом рынке и делает их доступными для российского потребителя, изучая его потребности по данным социологических опросов и заочного общения.
Плохие удлинители
К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.
С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.
Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.
А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.
Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:
Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.
Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.
Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.
Принцип работы
Принцип действия удлинителя для газонокосилки для конечного пользователя мало чем отличается от механизма действия обыкновенной сетевой переноски: устройство включается в розетку, переносится на требуемое расстояние (разматывается на нужную длину), где к нему подключается прибор, в данном случае – газонокосилка.
В свою очередь, удлинители на катушке также классифицируются на 2 группы. Представители первой категории имеют вид смотанного удлинительного кабеля, один конец которого оснащен литой розеткой. Непосредственно катушка и вилка располагаются на другом конце, размещающемся в месте подключения к стационарной розетке.

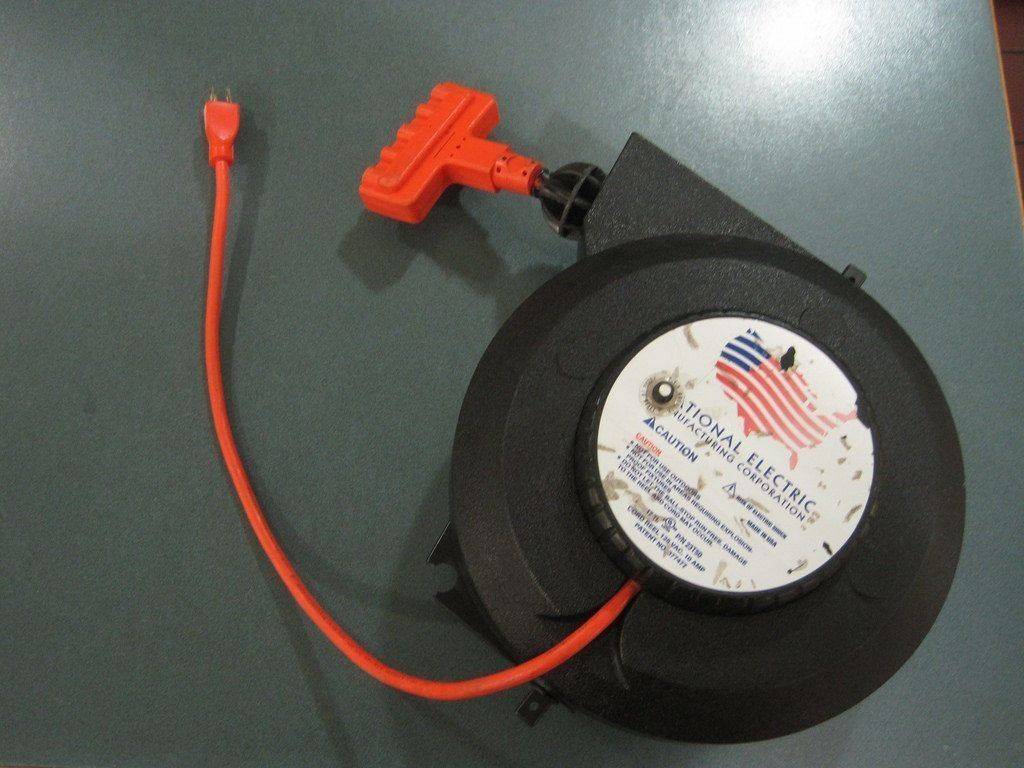

Удлинитель на катушке
Подобная конструкция очень удобна в использовании – пользователю не нужно переносить саму катушку, достаточно попросту размотать провод. Благодаря особенностям корпуса, разматывание и сматывание кабеля выполняются быстро и без лишних усилий.
Второй тип катушечного удлинителя заметно отличается от рассмотренной выше модели: здесь катушка оснащена несколькими розетками, позволяющими одновременно подключать более одного устройства.
Принцип работы устройства
Для использования в комплексе с электрическими газонокосилками Алко, Гардена, Стига, Бош Ротак 32, Штиль, Макита, Чемпион лучше всего подходят катушечные удлинители первой группы, т.к. в соответствии с техникой безопасности относить катушку далеко от стационарной розетки настоятельно не рекомендуется.
Наряду с этим, в продаже доступны модели, выполненные во влагозащищенном корпусе – по возможности используйте именно такой удлинитель для газонокосилки на катушке.
Выбор сечения проводника по мощности и длине
От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.
В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.
Кабель, проложенный закрытым способомИсточник kadetbrand.ru
Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:
- Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
- Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
- Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.
Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.
Еще о том, как рассчитать сечение кабеля в видео:
Расчёт сечения по формулам
Алгоритм выбора следующий:
Рассчитывается площадь проводника по длине и максимальной мощности по формуле:
Источник infopedia.su
Где:
P – мощность;
U – напряжение;
cosф – коэффициент.
Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.
- В таблице ПУЭ находится сечение по току.
- Рассчитывается сопротивление проводки:
Источник textarchive.ru
Где:
ρ – сопротивление;
l – длина;
S – поперечная площадь сечения.
При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:
Источник textarchive.ru
Падение напряжения соответствует соотношению:
Источник moypatent.ru
В процентном отношении падение напряжения выглядит следующим образом:
Источник tex.stackovernet.com
Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.
Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.
Наглядно расчет сечения кабеля по формулам в видео:
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты
Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
