5 ДИОЛД МЗ-0,13
Заточка бензопил часто требуется в быту, и далеко не всегда в гараже или подвале можно найти место для стационарной установки специального оборудования. В этом случае лучший выбор это данная модель. Самый компактный станок, не требующий установки и приводимый в рабочее состояние за пару минут. Здесь установлен легкий двигатель, благодаря которому общий вес станка не превышает 6 килограмм. Конечно, такой мотор не может похвастаться высокой мощностью, но она и не нужна. Он выдает 130 ватт и вращается со скоростью 2,5 тысячи оборотов. Вполне достаточно, чтобы заточить стандартную цепь.
В станине имеются отверстия под болты, то есть при необходимости инструмент можно зафиксировать, но сама станина выполнена из металла и является самой тяжелой частью оборудования. Даже если ее не крепить к верстаку, станок не будет гулять по нему, так как металлическая болванка просто удержит его на месте. Шаг и размер цепи выставляются двумя регулировочными болтами. Очень удобно и быстро, чего не скажешь об основной рукоятке, которая не отличается удобством. Впрочем, пила не так часто требует заточки, и вы не будете часами работать на этом станке, поэтому с таким нюансом можно смириться, особенно учитывая остальные положительные моменты.
№8 – Gardenlux (GL) BG100-240
Цена: 2000 рублей
Заточный станок с алюминиевым основанием и двумя заточными дисками в комплекте. Скорость холостого хода составляет 6300 оборотов в минуту, мощность – 240 Вт, таких возможностей хватит для решения задач практически любой сложности, заточка занимает минимум времени и проходит эффективно.
Весит этот красавец всего 2,5 килограмма – легкий и мобильный. Девайс собран на совесть, к тому же на него распространяется гарантия на 12 месяцев – не придется волноваться, что девайс выйдет из строя раньше времени и деньги улетят в трубу.
Основной проблемой выглядит очень уж короткий сетевой шнур, розетка должна располагаться в непосредственной близости. В остальном – очень солидно, прекрасное соотношение цены и качества делают девайс одной из самых популярных моделей в 2021 году.
Gardenlux (GL) BG100-240
Как сделать своими руками
В этом пункте рассмотрим, как в домашних условиях создать свой станок для заточки цепей бензопил своими руками.
Материалы:
- Двигатель.
- Точильный круг.
- Крепежи точильного круга.
- Листовая сталь.
- Выключатель.
- Проводка в изоляции.
- Строительный уголок.
- Разная мелочь (болты, гайки, саморезы).
Двигатель. В точильных станках активно используют моторы от старых стиральных машин
При поиске мотора важно учитывать мощность, ее нужно сопоставлять с диаметром точильного круга. Чем больше диаметр круга, тем больший крутящий момент должен развивать вал мотора, в противном случае круг может останавливаться под нагрузкой
У покупных вариантов станков моторчик в 250 Вт крутит круг на 200 мм, вот примерно этих цифр надо придерживаться. Конечно, лучше, чтобы станок имел запас по мощности, но и не забывайте, что точильный круг будет уменьшаться в диаметре по мере износа.
Основа и круг. Подготавливаем надежную основу точила (самая простая станина варится из уголка и листовой стали). Делаем надежные крепежи мотора, его нужно прикрутить болтами с гайками. Не лишними будут гровера и гайки с пластиковыми стопорными кольцами. Многие сразу ставят на вал мотора точильный круг, тут уже нужно подбирать плюс, делать втулки в зависимости от диаметра круга. Круг обычно зажимается большими шайбами с обеих сторон, под шайбы будет не лишним подложить прокладки из картона.
Защита. Далее необходимо создать специальный защитный каркас, монтаж которого занимает не больше двадцати минут, но зато в процессе заточки чего-либо вас не будет закидывать различными расходными материалами. В данном случае защитный щиток приваривается в станине, где надо, закрепляясь обычными металлическими прутьями, трубами, скобами.
Упор. Чтобы на станке было работать удобно и безопасно, делаем упор. Упор должен регулироваться как минимум в двух положениях – по вертикали и горизонтали. Он будет подвигаться к точильному кругу по мере его износа, ну и использоваться в других не менее важных этапах работ. Собираем упор из уголка, пластин и листовой стали, а чертежи находим в интернете либо придумываем самостоятельно, благо механизм несложен. Также можно приварить к гайкам трубы, а в трубы вставить стальные стержни в качестве основных ручек – использовать девайс будет значительно удобнее.
Крышка щитка. Делаем крышку щитка, она должна иметь возможность съема, дабы круги имели возможность замены по мере необходимости. Саму крышку вырезаем из листовой стали, в ней сверлим отверстия. К самому щитку привариваем болты либо резьбовые стержни, в итоге крышка будет крепиться гайками. В нижней части щитка не лишним будет сделать окно, через которое будет высыпаться лишний мусор.
Финальные штрихи. В завершении необходимо сделать рукав с проводкой, поставить надежный выключатель и покрасить станок в ваш любимый цвет (так процесс работы станет значительно интереснее). Самоделка смотрится отлично, работает все также без нареканий. С обратной стороны мотора есть еще одна ось, сюда можно поставить щетку или полировальный круг. На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли что-то интересное. Удачи и творческих вдохновений, если решите повторить подобное. А еще, задумайтесь о себестоимости подобного устройства и узнайте, сколько стоит станок для заточки цепей бензопилы прямо с магазина.
Вам будет интересно: Рейтинг ТОП 10 лучших сетевых шуруповертов: какой выбрать, отзывы, цена, характеристики, плюсы и минусы
9 RedVerg RD-CS100
Если вы ищите станок, который не нужно устанавливать стационарно, и который не будет занимать много места в вашем гараже или подвале, обязательно обратите внимание на эту модель. Это самый маленький инструмент в нашем рейтинге, и несмотря на это он прекрасно справляется с поставленными задачами
К станине он крепится болтами, что не совсем удобно, то есть, выделять для него место придется, и в данном случае это недостаток, так как производителю достаточно было добавить в конструкцию утяжеленную панель и свести вибрацию к минимуму. Небольшой, 85 ваттный двигатель слишком слабый чтобы сдвинуть инструмент весом более 4 килограмм, но в данном случае упор делается на транспортабельность, то есть на максимальное облегчение конструкции.
К преимуществам можно отнести наклонную верхнюю часть, что позволяет затачивать любые цепи без ограничений. Угол наклона от плюс 30 до минус 35 градусов, и это самый большой разбег, то есть цепь можно затачивать в двух направлениях, не переставляя ее. Также на фиксирующей цепь станине имеется линейка, позволяющая быстро выставить необходимые параметры, такие как шаг звеньев и их размер
Все очень удобно и просто, что для бытового станка крайне важно
Устройство, характеристики и принцип действия
Конструктивно точильный станок отдаленно напоминает классическую отрезную пилу (циркулярку).
Это смонтированный горизонтально на станине электродвигатель, на вал которого посажен съемный абразивный круг, диаметр толщина и зернистость, которого определяют принадлежность наждака к тому или иному классу оборудования.
Т.е. именно от этих характеристик зависит назначение всего агрегата.
Для примера, использование шлифовально-наждачного станка для заточки инструмента возможно в том случае, если это оборудование поддерживает работу с дисками для грубой обработки.
Точило в большинстве случаев оборудуется вертикально расположенными рабочими элементами, установленными с двух сторон на сквозной вал двигателя.
Многие производители наждачных станков для расширения их функциональности и повышения удобства оператора располагают точильные диски перпендикулярно по отношению друг к другу.
Кроме этого, установленная подсветка, как дополнительная опция, позволяет производить работы в помещениях, где недостаточно обычного освещения.
Материал
Сам точильный станок изготавливается из металла, включая станину и защитные кожухи для наждачного круга.
Для прозрачных щитков, предотвращающих разлет стачиваемого материала по направлению к оператору, используется преимущественно оргстекло.
Рабочий элемент станка, то есть наждачный диск, может быть цельным (сплошным) абразивом, либо иметь соответствующее порошковое покрытие.
На самом деле наждак – это горная порода зернистого строения, в состав которой входят окислы железа, корунд (кристаллический глинозем) и силикаты.
Из этого материала изготавливают цельные абразивные круги, которыми оснащается абсолютное большинство точильных станков.
Кроме наждака и корунда, месторождения, которых, кстати, расположены в Малой Азии и Греции, при изготовлении абразивной рабочей оснастки точильного станка используют другие материалы.
Так заточной круг бывает:
Также, в зависимости от типа обработки, используют круги из электрокорунда, карбида кремния и других абразивных материалов.
Размеры и вес
Электрические наждаки выпускаются в бытовых и промышленных вариантах.
В первом случае устройства имеют компактные размеры, из-за чего легко устанавливаются на рабочем столе или верстаке, а весят они в среднем 3,5 – 14 кг.
Промышленные станки монтируются на заранее подготовленное бетонное основание, могут весить более 100 кг.
Вообще габариты станка полностью определяются размерами электродвигателя и максимальным диаметром поддерживаемых абразивных дисков, а потому у каждой модели они индивидуальны.
Размеры заточного круга в отличие от станков стандартизированы, так как они являются оснасткой, расходным материалом.
Самые распространенные размеры:
- Внешний диаметр: обычный – 125, 150, 175 и 200 мм, для больших станков – 250, 300, 350 и 400 мм.
- Посадочный диаметр: обычный – 32 мм, для больших станков – 76, 127 и 203 мм.
- Толщина: обычная – 10, 16, 20 и 25 мм.
Например, 150*20*32 25 СМ.
Зернистость бывает (по возрастанию): 8, 12, 16, 25, 40.
Обозначение СМ самое распространенное, указывает на средне-мягкий круг.
Также для бытового использования продаются диски СТ, то есть средне-твердые.
Тип двигателя и мощность
Основу электрического наждака практически всегда составляет асинхронный двигатель.
Он позволяет добиться относительно невысокой скорости вращения круга и одновременно низкого уровня шума при работе.
Мощность бытовых моделей составляет 150 – 1000 Вт, а у большинства популярных станков это 250 – 450 Вт.
Потребляемая мощность промышленного оборудования может доходить до 5 кВт.
Скорость вращения
Количество оборотов шпинделя в минуту влияет на скорость обработки материала.
Как правило, скорость вращения точильных дисков на бытовых моделях составляет 2850 об/мин на холостом ходу.
Все параметры, как правило, указаны на шильдике наждака.
В общем же для сухой заточки этот параметр составляет 1380 – 2980 об/мин.
Некоторые модели оснащаются дополнительным кругом для мокрой заточки, который расположен с противоположной стороны двигателя перпендикулярно основному.
Нижняя его часть погружена в лоток с водой, а скорость вращения понижается через редуктор до 90 – 135 об/мин.

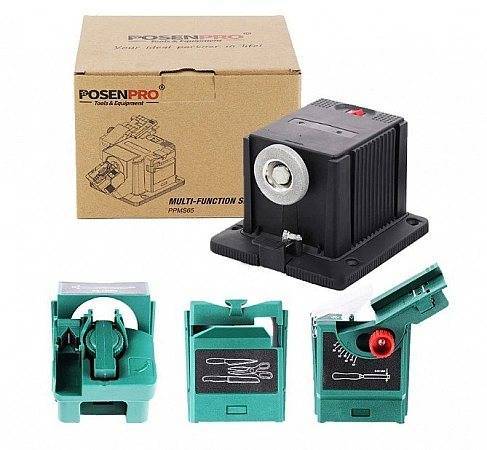

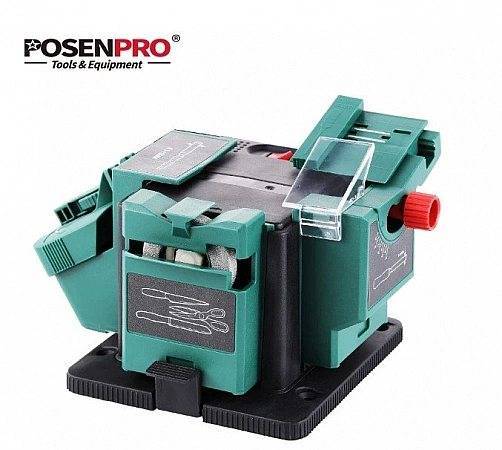

Топ-3. POSENPRO PPMS65
Рейтинг (2021): 4.80
Учтено 25 отзывов с ресурсов: АлиЭкспресс
- Номинация
Мощный двигатель Несмотря на среднюю мощность, двигатель устройства выполняет до 6700 оборотов в минуту на холостом ходу. Это максимальный результат среди точилок с АлиЭкспресс.
-
- Характеристики
- Средняя цена: 2286 руб.
- Мощность: 65 Вт
- Уровень шума: 80 дБ
- Скорость вращения: 6700 об/мин
- Диаметр шлифовального диска: 51 мм
- Подходит для сверл: 3–13 мм, 6–51 мм
POSENPRO PPMS65 идеально подойдет для тех, кто раньше пользовался только механическими точилками. Она оснащена мощным двигателем, который позволит ощутить разницу между ручной и электрической заточкой сверл. К сожалению, из-за этого устройство работает не так тихо, как хотелось бы, хотя уровень шума не критичный. В отзывах на АлиЭкспресс пишут, что к точилке нужно приноровиться, но она однозначно стоит внимания. Благодаря резиновым ножкам оборудование твердо стоит на поверхности, а регулируемый угол заточки (15–50°) позволит вернуть остроту любым инструментам. Главным недостатком этой модели покупатели считают невысокое качество сборки: пластик тонкий, присутствуют заметные люфты.
Плюсы и минусы
- Нескользящие ножки для лучшей устойчивости
- Удобная регулировка угла заточки
- Впечатляющая скорость двигателя
- Подойдет для любых инструментов
- Шум во время заточки
- Низкое качество изготовления
Купить на AliExpress.com
ТОП-7 лучших моделей
При определении того, какой лучше или хуже точильный станок учитываются показатели их работы, надёжность, безопасность, соотношение цены и качества, а также популярность моделей у покупателей.

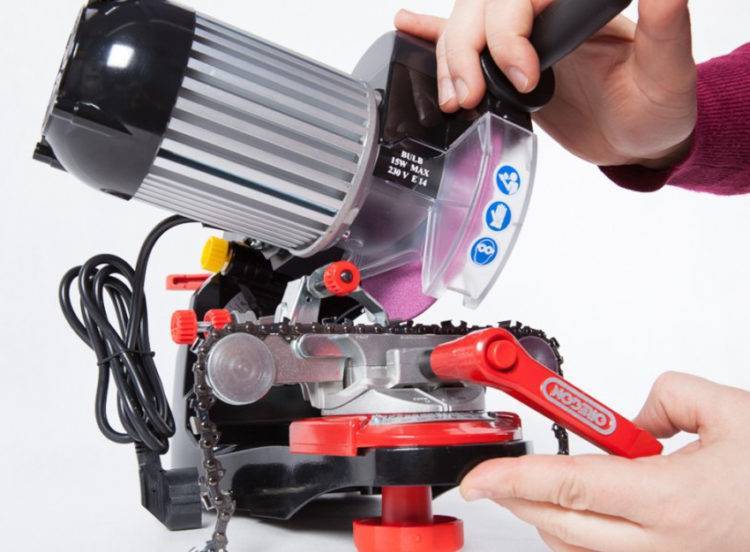

«Oregon 519789»
Аппарат для заточки цепей бензопил производится в США. Это профессиональное электрическое оборудование. С его помощью делается заточка цепей для всех типов бензопил, имеющих толщину цепи 1,1-1,3 мм. В конструкции «Oregon 519789» есть механизм самоцентрирования. Рабочая поверхность имеет подсветку. Кнопка пуска встроена в рычаг управления. У него удобная эргономическая форма.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 214 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 2800 |
| Вес | кг | 6 |
Достоинства «Oregon 519789»: ускоренное шлифование, улучшенная геометрия заточки, высокая производительность, простота перенастройки режимов работы и обслуживания.
«STIHL USG»
Станок производится в Германии. Служит для заточки любых видов пильных цепей бензопил. На нём можно затачивать диски, фрезы кусторезов и мотоножниц. Модель предназначена для оснащения крупных лесоперерабатывающих предприятиях. Она обладает большим запасом рабочего ресурса. В конструкции аппарата поворотный суппорт.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 180 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 2800 |
| Вес | кг | 8 |
Достоинства «STIHL USG»: хорошее качество заточки, бесшумная работа, высокая производительность, многофункциональность.
«REZER EG235»
Станок выпускается российско-китайским производителем – «Уралоптинструмент». У модели полностью отсутствует вибрация при работе. Она предназначена для промышленного и домашнего использования. Ручка управления имеет удобную конструкцию. Она выполнена из материала, исключающего возможность выскальзывания из рук. Безопасность работы обеспечивается прозрачным защитным экраном.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 235 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
| Вес | кг | 7,6 |
«SADKO SCS 85Pro»
Модель разработана и выпускается словенским производителем. Она представляет собой полуавтоматический аппарат, используемый для заточки цепей электрических и бензопил. «SADKO SCS 85Pro» нашёл широкое применение в быту и сервисных центрах. Он обеспечивает высокое качество заточки цепей. В конструкции есть регулятор быстрой настройки глубины заточки. Зажим цепей производится вручную.Диапазон угла заточки от 0 до 30 градусов.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 85 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 5000 |
| Вес | кг | 2,5 |
Достоинства модели: точность заточки, удобство в работе, низкая цена.
«CHAMPION C2000»
Выпускаемый китайским производителем станок имеет компактные размеры и предназначен для бытового использования. С его помощью проводится заточка основных и упорных резцов бензопил. Рабочая зона имеет подсветку.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 230 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
| Вес | кг | 5,8 |
Достоинства «CHAMPION C2000»: малый вес, мобильность, безопасность.
«Бригадир GM4P»
Модель предназначена для калиброванной заточки цепей. Она предназначена для бытового использования. На поворотном столике станка установлена градуированная шкала, помогающая устанавливать нужный угол заточки. «Бригадир GM4P» отличается повышенной прочностью креплений, обеспечивающих надежность фиксации цепей. На кожухе установлен защитный экран.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | кВт | 0,65 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 6300 |
| Вес | кг | 3,25 |
Достоинства «Бригадир GM4P»: мобильность, надёжность и безопасность в работе.
«Протон ТЭ-130»
Дешёвый и надёжный в работе точильный аппарат. Станина станка изготовлена из алюминия. Фиксация цепей делается с помощью удобных крепёжных механизмов.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 400 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
Достоинство «Протон ТЭ-130»: низкая цена, мобильность, универсальность.
1 Oregon 220 590181
Один из самых дорогих станков в нашем рейтинге, и его цена обусловлена профессиональной направленностью. Станок оснащен полуторакиловаттным двигателем и сразу двумя заточными дисками, которые можно чередовать, не производя их смену. Данное оборудование также имеет функцию запоминания угла наклона. Каждая пила и ее цепь затачиваются под собственным углом, и чтобы постоянно не производить настройку, можно просто внести в память свой параметр.
Наиболее удобна такая функция буден при работе в цехе, когда одним станком могут пользоваться сразу несколько человек. Из других преимуществ выделяется лучшая сбалансированность. Режущий элемент не только наклоняется под любым углом, но и держит свой вес не вызывая напряжение в руках. А вот из минусов – цена, и это действительно дорогой станок, который вряд ли имеет смысл покупать для дома, когда бензопила затачивается крайне редко. На рынке, да и в нашем рейтинге немало моделей, стоящих в разы дешевле, и не уступающих по набору функций и общему качеству.
Обновлено: 6-12-2019
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
Виды оборудования
Существующие станки подразделяются на ручные и автоматические, стационарные и переносные, профессиональные и бытовые. Каждый тип устройства имеет свои особенности, плюсы и минусы.
Ручные станки
Настройка параметров заточки делается на них вручную для каждого звена цепи.
Главные плюсы оборудования этого вида – низкая цена и возможность использования в местах, удалённых от электрических сетей. Такие устройства пользуются популярностью у лесозаготовителей, делающих вырубки деревьев в удалённых от населённых пунктов районах.
Среди достоинств оборудования:
- Безопасность.
- Автономность.
Заточенные ручными аппаратами зубья пилы служат значительно дольше, чем прошедшие автоматическую обработку цепи. В комплект оборудования производители включают инструкцию по эксплуатации, которая содержит в себе информацию о выставляемых углах. Она оформлена в форме таблиц.
К недостаткам оборудования относят:
Мнение эксперта
Кузнецов Василий Степанович
Без профессиональных навыков на оборудовании такого вида невозможно сделать качественную заточку цепей.

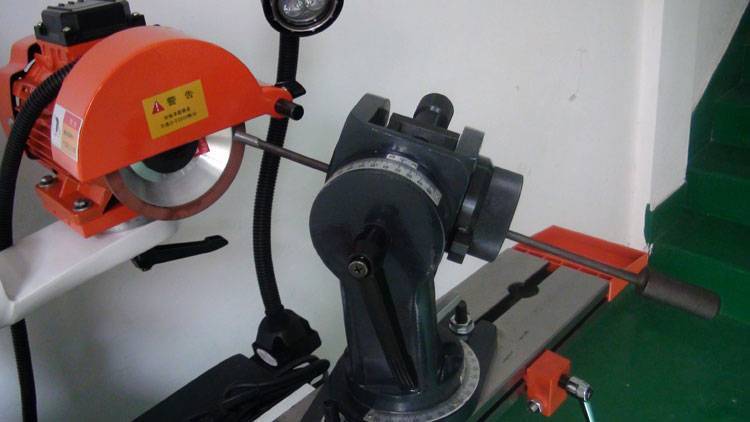

Автоматические станки
На крупных предприятиях используются профессиональные станки с мощностью более 0,5 кВт.
Точильные станки такого типа оснащены электрическими двигателями. Место их установки привязано к расположению розеток. Диапазон рабочего напряжения большинства моделей находится в пределах от 0,2 до 0,5 кВт. Такие аппараты находят своё применения на небольших лесопильных производствах и в быту.
Принцип работы

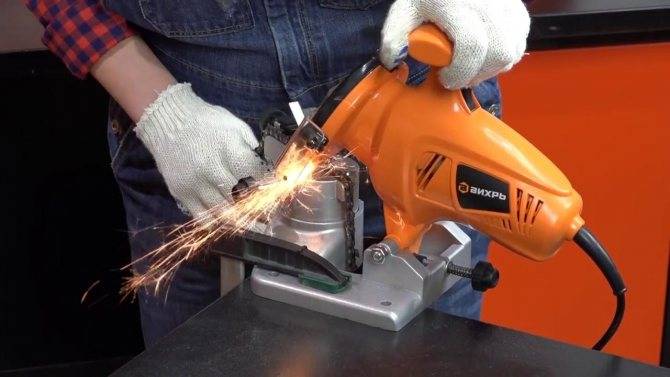

Заточка звеньев проводится абразивным кругом поочередно. При неправильной заточке цепи нарушается равномерность нагрузки её поверхности. Это приводит к быстрому износу полотна и его разрушению. Круг точильного станка закрепляется на станине специальными поворотными зажимами.
В процессе заточки он попеременно переводится от одного звена цепи к другому. На стационарных станках цепь двигается автоматически. Каждый раз перед началом работы аппарат нужно настраивать. Для этого в конструкциях предусмотрены различные регулировочные механизмы.
С их помощью выставляются:
- Величина спиливания кромки зуба.
- Глубина впадин.
Почему не напильником
Цепь бензопилы можно заточить и вручную. На форумах периодически встречаешь советы по правильной заточке, а также мнение о том, что «все эти ваши станки» — полная ерунда.
Ряд преимуществ, которые даёт заточка на станке, регулярно опровергают данное мнение.
- Станковая заточка намного быстрее — на одну цепь уходит несколько минут, в то время как опытный человек потратит на среднюю цепь не менее получаса. Ну а новичок и вовсе будет возиться полдня. Ну а время — это всё-таки деньги.
- Станок позволяет получить точную геометрию заточки, одинаковую на всех звеньях. Вручную подобный результат может получить только тот, кто всю жизнь точил цепи.
- Станком может воспользоваться даже неопытный пользователь. Для качественной ручной работы необходим навык, который нарабатывается годами.
Рекомендации по выбору
Прежде чем начать выбирать станок для заточки сверл, необходимо определиться с техническими и производственными потребностями
Важно понимать, что любое заточное оборудование предназначено для заточки сверлильного инструмента только в определенном диапазоне диаметров. Это связано с особенностями конструкции зажимного приспособления (цанги или плоского зажима), поэтому профессиональные машины для заточки сверл всегда поставляются с набором цанг под инструмент разных диаметров
Главная проблема недорогого заточного оборудования — это невозможность заточки сверл диаметром менее трех миллиметров и более 10÷13 мм. Для ее решения в первом случае придется приобретать специальную установку для заточки мелких сверл, а во втором подойдет стоечная оснастка, у которой предельный диаметр зажимного приспособления составляет 20 мм.
ПОСМОТРЕТЬ Точилка для сверла на AliExpress →
Подведение итогов
Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.
Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей
Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.
Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.
