Принцип действия
Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.
Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.
Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.
Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.
Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.
О правильной настройке должны свидетельствовать такие признаки:
- Цепь не должна двигаться на холостом ходу.
- Мотор работает плавно.
- При старте тоже не должно быть обрывов в работе.
Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста
Регулировка карбюратора Хускварна 142
Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.
Инструмент, который понадобится для регулировочных работ:
- Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);

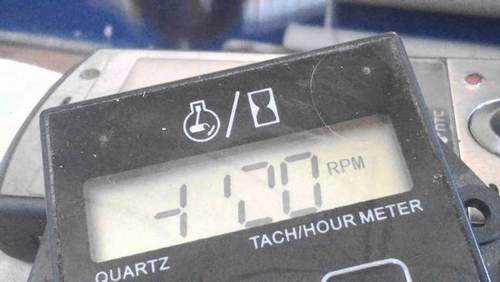

- Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
- Крестовая отвертка;
- Компрессор с продувочным пистолетом.
До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.
Итак, инструменты есть, диагностика проведена, приступаем к регулировке.
Регулировка винта (L)
Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).
Регулировка винта (Н)
Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.
Регулировка винта (Т)
Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.
Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.
Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа
Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок
Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы. Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.
К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.
Бензопила сама набирает обороты причина
Современные бензопилы характеризуются достаточно сложными конструкциями и простой эксплуатацией. Вне зависимости от особенностей инструмента он не застрахован от поломок. Практически любых неисправностей можно избежать, если правильно ухаживать и использовать технику.
Проблемы, с которыми может столкнуться оператор при работе с бензоинсрументом:
- Не набираются обороты;
- Не держатся холостые обороты;
- Не скидываются обороты;
- Обороты набираются сами.
В отдельных случаях стоит воспользоваться услугами специалиста из сервисного центра. Но указанные проблемы возможно устранить своими руками.
Работа карбюратора в зимний период
Люди, работающие с бензопилами, неоднократно замечали, что недорогой инструмент, прекрасно работающий летом, зимой теряет свои характеристики. Например, работающая без нареканий в теплую погоду бензопила “Партнер” глохнет с наступлением холодов. С чем это связано?
На пилах дорогой ценовой категории карбюратор имеет два режима работы — зимний и летний. Изначально бензопила настроена на летний период. Для того чтобы ее перевести на режим работы на холоде, нужно открыть особую заслонку. Тогда в карбюратор будет засасываться воздух не с улицы, а со стороны горячих цилиндров, что обеспечит стабильную работу в холод.
Однако от проблемы холодного запуска зимой это решение не спасает.
Почему бензопила не сбрасывает обороты
Причин, по которым бензопила не сбрасывает обороты может быть несколько:
- сломана пружина дроссельной заслонки;
- подклинивание курка газа;
- согнута тяга дроссельной заслонки;
- утерян штопор вала дроссельной заслонки, в результате чего она подклинивает.
Решить все эти проблемы несложно, нужно провести внимательный осмотр и точно установить причину, после чего поменять неисправную деталь. Как правило, если бензопила хорошо набирает обороты, работает на холостом ходу и имеет нормальную мощность, то проблема с тем что он не сбрасывает обороты, чисто механическая. А найти и устранить механическую неисправность, гораздо легче, чем определить и прекратить подсос воздуха в картере бензопилы.
Устройство карбюратора Штиль 180
Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.
Топливный насос
Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.
Распределительная камера
В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.
Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.
Форсунка
Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.
Заслонка дросселя
Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.
Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.
Воздушная заслонка
Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.
Сколько Оборотов У Бензопилы
Настройка карбюратора бензопилы своими руками
Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.
Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.
Об устройстве карбюратора
Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».
Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.
Составные части карбюратора
Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:
- Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
- Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
- Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
- Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.
Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.
Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль
Или же изучите зарубежных производителей бензопил, таких как Штиль.
Что нужно иметь для настройки
У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:
- L — винт для коррекции низких оборотов.
- H — винт для регулировки высоких оборотов.
- T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.
Воздушный фильтр бензопилы
Перед регулировкой карбюратора нужно подготовить устройство:
- Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
- Проверяется и промывается воздушный фильтр.
- Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).
Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.
Инструкция по настройке
Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.
Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.
Начальный этап
Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.
Бензопила STIHL 180 проверка сколько крутит оборотов
В этом видео мы ответим на вопрос, как настраивать или регулировать карбюратор бензопилы
своими руками
Холостые обороты на бензопиле
Элементы настройки карбюратора. Винт H – установка максимальных оборотов, винт L — установка минимальных оборотов, винт LF – установка оборотов холостого хода.
Заводские настройки карбюратора бензопилы которые были не раз описаны у нас на сайте prokarbyrator.ru. Обычно с завода режимы выставляются не на полные обороты, а на какую-то 10 часть. Выставляем первичные настройки. Выставляем высокие обороты, отворачиваем винт Т против часовой стрелки на один полный оборот, то же самое делаем с винтом Л один полный оборот и пробуем завести пилу.
Так пила завелась, но не подхватила дальше смотрим что дроссельная заслонка сейчас полностью перекрыта. Поэтому, открываем дроссельную заслонку ещё где-то на одну четверть оборота. Пила завелась, но орёт. Поэтому дальше начинаем регулировать обороты.
С помощью винта Л нам необходимо найти максимальные обороты. Сейчас нужно крутить винт Л и искать наибольшие обороты. После того как самые большие обороты найдены, необходимо отвернуть против часовой стрелки винт Л на 1, 4 оборота, то есть сделать смесь более богатой. Это требуется для того, чтобы не перегревалась поршневая группа и соответственно была нормальная смазка.
Вот таким образом фактически провели начальную настройку пилы.
Бензопила заводится и глохнет. Почему?
Существует несколько несложных правил по эксплуатации и обслуживанию бензопилы, соблюдение которых позволит по максимуму продлить срок её службы. Приготовление правильной топливной смеси, регулярная чистка фильтров и периодическая замена деталей надолго избавит вас от необходимости ремонта вашего инструмента. Если же избежать поломки так и не удалось, то разобраться в её причине можно совершенно самостоятельно. Это касается любых марок бензопил, начиная от более сложных моделей «Хускварна» и «Штиль» и заканчивая самыми простыми моделями «Макита» и «Патриот».
Бензопила сразу глохнет
Что делать, если сразу после запуска бензопила глохнет? Для начала необходимо проверить наличие топлива в бензобаке. Если его уровня не достаточно, то нужно приготовить топливную смесь в точном соответствии с прописанным в инструкции по эксплуатации соотношением бензина и масла. Бензин должен иметь максимально возможное октановое число, а необходимая марка масла, как правило, указывается в техпаспорте бензопилы. Далее проверяем свечу зажигания, а также контакт её наконечника с высоковольтным проводом. Зазор между ними должен составлять не более 0,5 мм. При необходимости свеча чистится от нагара и высушивается. Рекомендуется свечу изредка менять на абсолютно новую. Причины того, инструмент глохнет при нажатии на газ, кроются в топливном фильтре или жиклере карбюратора. Чистка бензофильтра не займёт много времени и сил, а вот разборку и чистку карбюратора лучше доверить специалистам сервисного центра.
Бензопила глохнет на холостом ходу
Распространены случаи, когда бензопила глохнет на холостых оборотах. В первую очередь, нужно проверить глушитель, и, в случае его загрязнения, произвести чистку от выхлопных смолянистых отложений. Также на карбюраторах некоторых моделей и др. имеются болты с надписями Н и L – соответственно грубая и точная настройка. Отрегулировав болт L во время работы бензопилы таким образом, чтобы её обороты повысились (провернуть болт достаточно всего на пол-оборота), возможно устранить данную неполадку. Регулировка карбюратора требует обязательного наличия электронного тахометра и является довольно трудоёмким процессом. Именно поэтому в таких случаях лучше обратиться к профессионалам.
Бензопила глохнет при нагрузке
Если бензопила глохнет при нагрузке, то причиной тому может служить топливная система или загрязнённый воздушный фильтр. Замена топлива с соблюдением правильной пропорции бензин/масло или чистка воздушного фильтра – универсальные решения такой проблемы. Неправильно приготовленная смесь низкокачественного бензина и, к примеру, машинного масла – главная причина неисправной работы бензопилы, в том числе и в случае, когда она нагревается и глохнет.
Бензопила глохнет при наклоне
При горизонтальном положении бензопилы, топливная трубка лежит на дне бензобака, когда же инструмент находится под наклоном, трубка оказывается над топливной смесью, т.е. в воздушном пространстве. Именно это и является причиной того, что бензопила глохнет на боку.
Бензопила глохнет на больших оборотах
В том случае, если инструмент глохнет на высоких оборотах, необходимо проверить три детали: воздушный фильтр, топливный насос и бензиновый фильтр. Воздушный фильтр необходимо прочистить, можно даже вымыть под водой и хорошенько просушить. Затем достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течёт полной струёй, бензиновый фильтр можно не проверять. Если же наоборот, то неисправность найдена. Сапун можно почистить обычной иглой, а фильтр аккуратно отсоединить от всасывающего шланга, произвести его чистку или же заменить на новый. Бензиновый насос проверяется на износ: если топливо не просачивается сквозь него, то с ним всё в порядке. Если же проблема того, что ваш инструмент глохнет на полном ходу, обусловлена некоторыми повреждениями насоса, то данную деталь необходимо просто заменить на новую.
- Блог
- О сервисном центре
- Обслуживаемые марки
- Цены на диагностику и ремонт
- Доставка
- Запчасти
- Контакты
Ремонт и сервис садовой техники в Москве.
Специализированный сервисный — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!
Пилит криво
Разберемся в причинах, почему бензопила пилит криво. Это проявляется во время распила под нагрузкой стволов, когда шину понемногу уводит в сторону. Особенно заметно это, когда пилят широкий ствол методом двойного реза, сначала сверху, потом снизу. В результате на выходе — неровная отпиленная поверхность, которая в некоторых случаях недопустима. Пример — торцевание брусков.
Неравномерная заточка зубьев пилы. Это самая распространенная причина, почему косо пилит устройство. Зубья должны стачиваться на одинаковое расстояние, чтоб избежать проблем при пилении. Оптимальный выход — приобретение заточного станка, который настраивается на самый изношенный зуб пильного механизма. Или обращение в мастерскую, где есть такое оборудование. Результат — все зубья одинакового размера.
Используемая цепь или шина не подходит по параметрам. При покупке этих элементов необходимо учитывать ширину паза
Это важно не только для корректной работы оборудования, но и для безопасности при распиле.
Пильная гарнитура устройства сильно изношена. Если устройство плохо пилит, возможен повышенный износ гарнитуры
Визуальный осмотр укажет на проблему. Если правая или левая сторона шины изношена сильнее, ее надо поменять на новую. При повышенном износе имеет смысл провести полную диагностику системы смазки. Это часто является причиной повышенного износа одной из сторон цепи.
В случае сложного ремонта лучше отдать технику в специализированную мастерскую.
Сколько стоит новый карбюратор
Средняя цена карбюратора Zama для бензопилы Штиль 180 на алиэкспресс начинается от 400 до 900 рублей. Вопрос в том, оригинальные ли это карбюраторы. В интернет магазинах цена уже выше, от 700 до 3000 рублей.
Бензопилы Штиль 180 пользуются большим спросом в России, в первую очередь благодаря своей надежности. Карбюратор не стал исключением и также достаточно надежен и неприхотлив. Регулировка или ремонт карбюратора требуются только после длительной эксплуатации, не менее чем через 5-7 лет (при средней загруженности). Сам процесс настройки максимально упрощен инженерами Штиль, это первая бензопила в которой для регулировки предусмотрен только один винт.
Главная страница » Штиль Мс 180 Регулировка Карбюратора
Характеристика и возможные причины поломки. Устранение проблемы своими руками
Бензопилы представляют собой довольно надежные и легкие конструкции. Потому если верно ухаживать за ними и обращаться с ними отталкиваясь от советов производителя, тогда они выходят из строя ну очень изредка и довольно стремительно устраняются различного рода поломки. Но если вы столкнулись с данной ситуацией и желаете самолично отремонтировать собственный инструмент, не прибегая к помощи экспертов, тогда вникайте в информацию представленную ниже.
По сути однозначно и точно нельзя определить причину того почему инструмент не заводится либо глохнет при нажатии на газ, потому что причин влияющих на это довольно много. Но не следует забывать то, что отталкиваясь от того что бензопила вооружена обычным двухтактным движком, для его действенной производительности важны такие условия как: смазка, горючее, искра и воздух.
Топливный бак бензопилы
