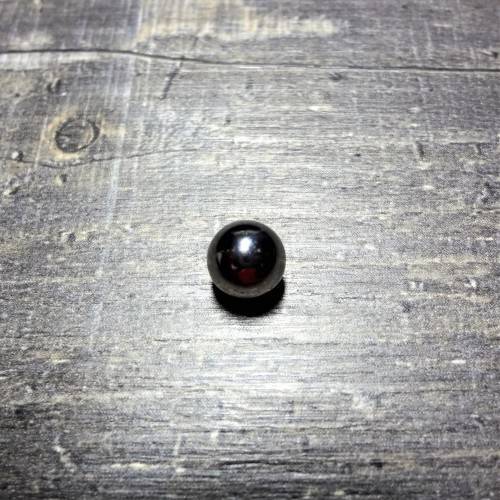

Какой поперечник шарика в патроне перфоратора

Замена зажимного приспособления

Периодическая его разборка необходима для продления срока службы. Для того чтобы это сделать, необходимо:

После снятия защитной накладки на торце патрона сдвинуть кольцо при помощи отвёртки.
Снять второе кольцо и защитный кожух.
Разборка начинается с шайбы, которая сдвигается вниз заодно с пружиной. Опять же с помощью отвёртки нужно вытащить шарик.
Отпустив пружину, можно снять патрон.
Для замены фиксатора придётся разобрать патрон. Делать это нужно аккуратно, чтобы не потерять детали. Первым делом вывернуть стопор, служащий для удержания втулки на шпинделе. Для этого необходимо зажать её в тисках и открутить по резьбе. Установка происходит в обратном порядке.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
М13 — резьба метрическая с диаметром 13 мм;
1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

Свести губки внутрь детали
Поместить инструмент на ровной поверхности (на столе)
К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
К пенополистиролу прижать отрезок плотного материала — доску или металл
На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
Плотно прижать конструкцию к патрону, и нажать кнопку пуск
Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Патрон под перфоратор — зачем он нужен

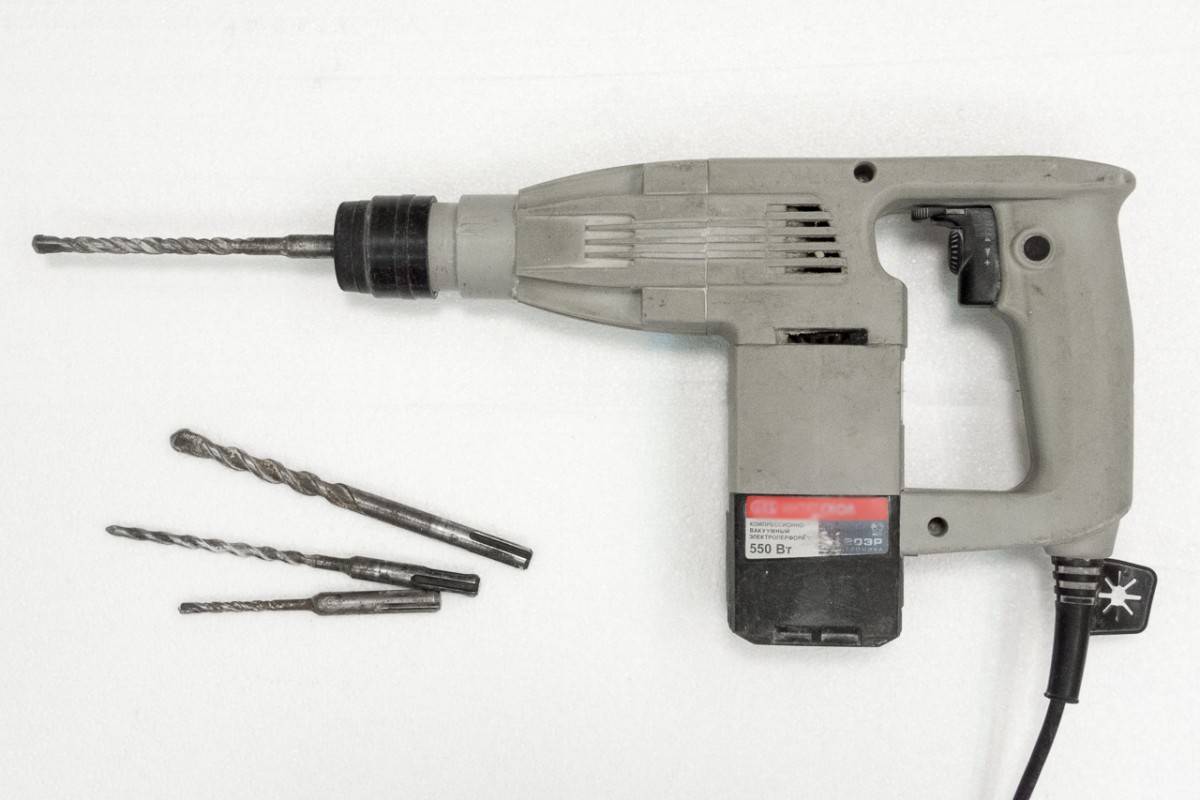

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Универсальный электрический инструмент – перфоратор (дрель)

Любой уважающий себя мужчина или строитель имеет в своем арсенале универсальные инструменты, в том числе и дрель. В ее комплекте обязательно присутствуют:

несколько насадок;
переходники;
патроны.

Схема патрона перфоратора.

Но основа любого действия дрели – это патрон. Переходники применяются для того, чтобы установить сверло (в зависимости от диаметра отверстия, которое нужно просверлить, либо для того, чтобы просто закрутить шурупы и винты). Насадки на перфоратор устанавливаются в зависимости от того, какую задачу необходимо выполнить дрелью.

В любом случае лучше, чтобы под рукой всегда был запасной патрон, потому что в самый неподходящий момент он может выйти из строя, соответственно, дрель работать не будет.

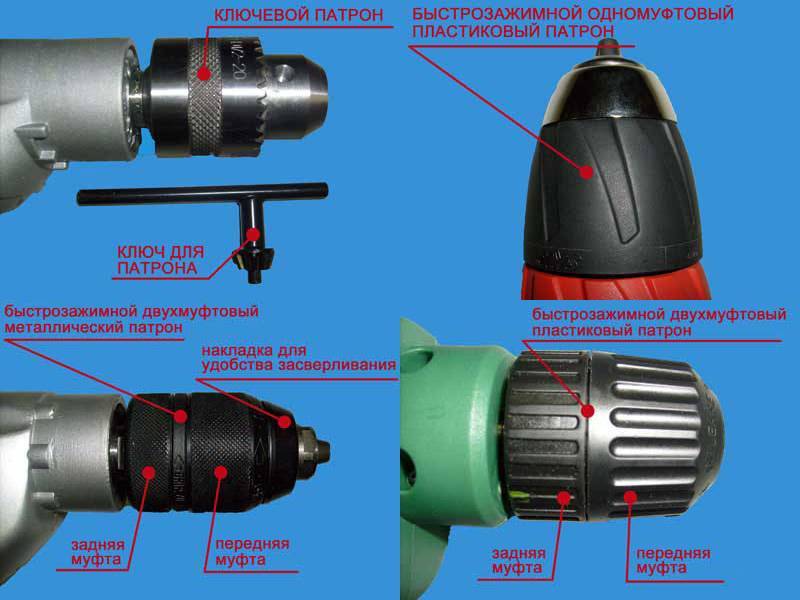

Каждый вид работы предусматривает применение разных патронов. Быстрозажимные патроны подходят в тех случаях, когда приходится часто менять их, а ключевые применяют, если устанавливаются большие сверла в дрель.

Многих волнует вопрос о том, для чего нужны разные виды патронов. Нельзя забывать, что перфоратор может иметь большую и меньшую мощность. Для мощного инструмента (например, для ударных профессиональных перфораторов) главное – это надежное крепление бура, сверла или насадок.

Схема устройства составляющих перфоратора.

Некоторые патроны рассчитаны для глубокой посадки бура, и главная задача в таком случае – это свести к минимуму вариант того, что сверло может слететь во время работы. Но в случае, если необходима «ювелирная работа», например, закрутить болты или сделать отверстие небольшого диаметра, акцент делается не на фиксации, а на точности.

У предшественников нынешних перфораторов сверла крепились подвижными кулачками, но со временем устройства обновились и усовершенствовались. Теперь в перфораторе сверло фиксируется двумя направляющими клиньями и двумя стопорными шариками. Именно поэтому крепление патрона теперешних перфораторов более надежное. Намного проще стала и фиксация насадок: они вставляются в патрон, после надавливания, происходит щелчок – значит, насадка зафиксирована. Чтобы извлечь сверло, необходимо просто нажать на подвижную крышку.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этой цели вам не применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда в торговле появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было как положено оценено потребителями, поскольку благодаря его использованию конечно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Как снять заклинивший диск с болгарки. Основной недостаток первых был связан с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

И поэтому длительных разработок отечественные изготовители перфораторов не патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет из себя полностью закрытое зажимное устройство

В результате было создано три основных типа патронов для перфораторов, которые следом подразделяются на подтипы.

Существуют патроны, рабочая насадка в каких фиксируется с использованием специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. По большому счету, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно не просто времени, чем с использованием зажимных устройств других типов.

Основные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться у него не посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет применения усилия, создаваемого руками оператора. Отталкиваясь от конструктивного исполнения, патроны данного типа бывают одно- по другому двухмуфтовыми, принципы действия которых также различаются.

Более простыми в процессе применения являются одномуфтовые патроны, но использовать их есть вариант только в комплекте с дрелями, где предусмотрена возможность рабочего вала. Как снять шестернь с редуктора болгарки. Для приведения в действие такого патрона достаточно усилий одной руки. Чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Патрон под перфоратор — зачем он нужен

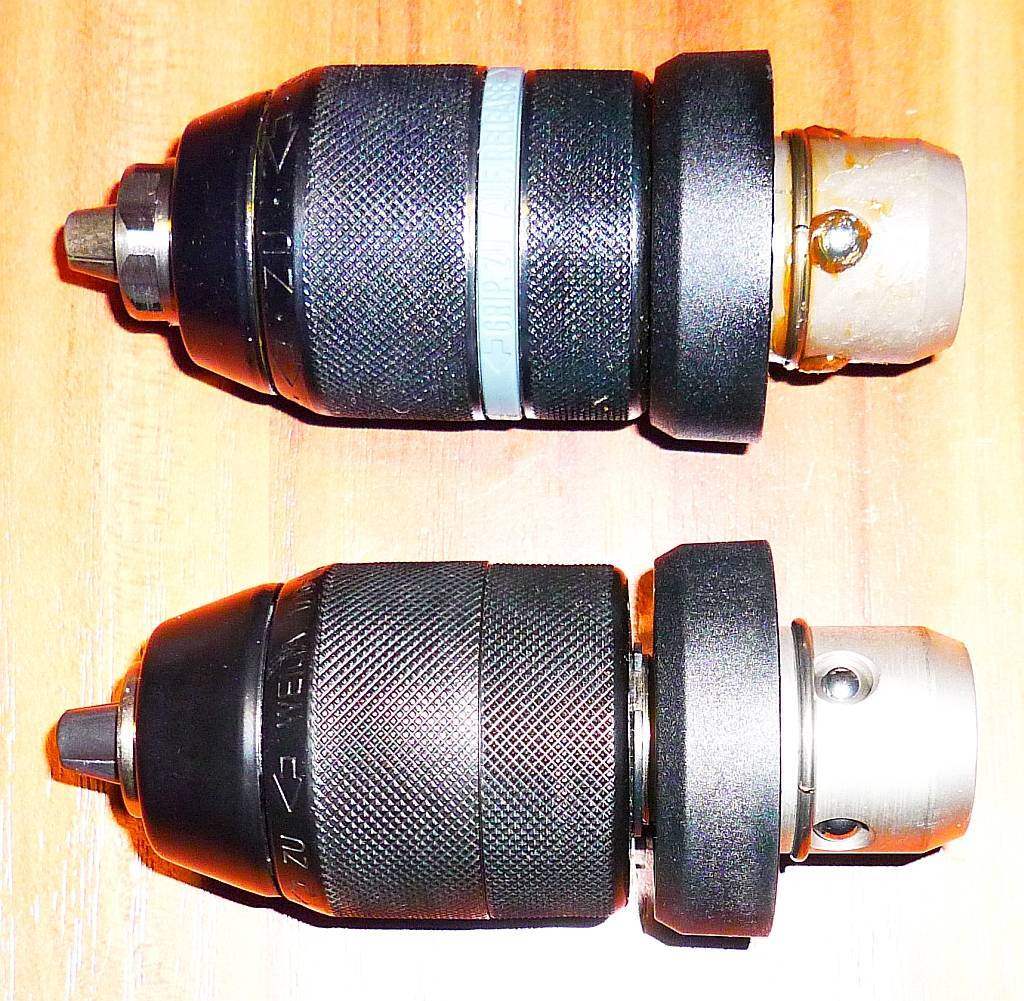

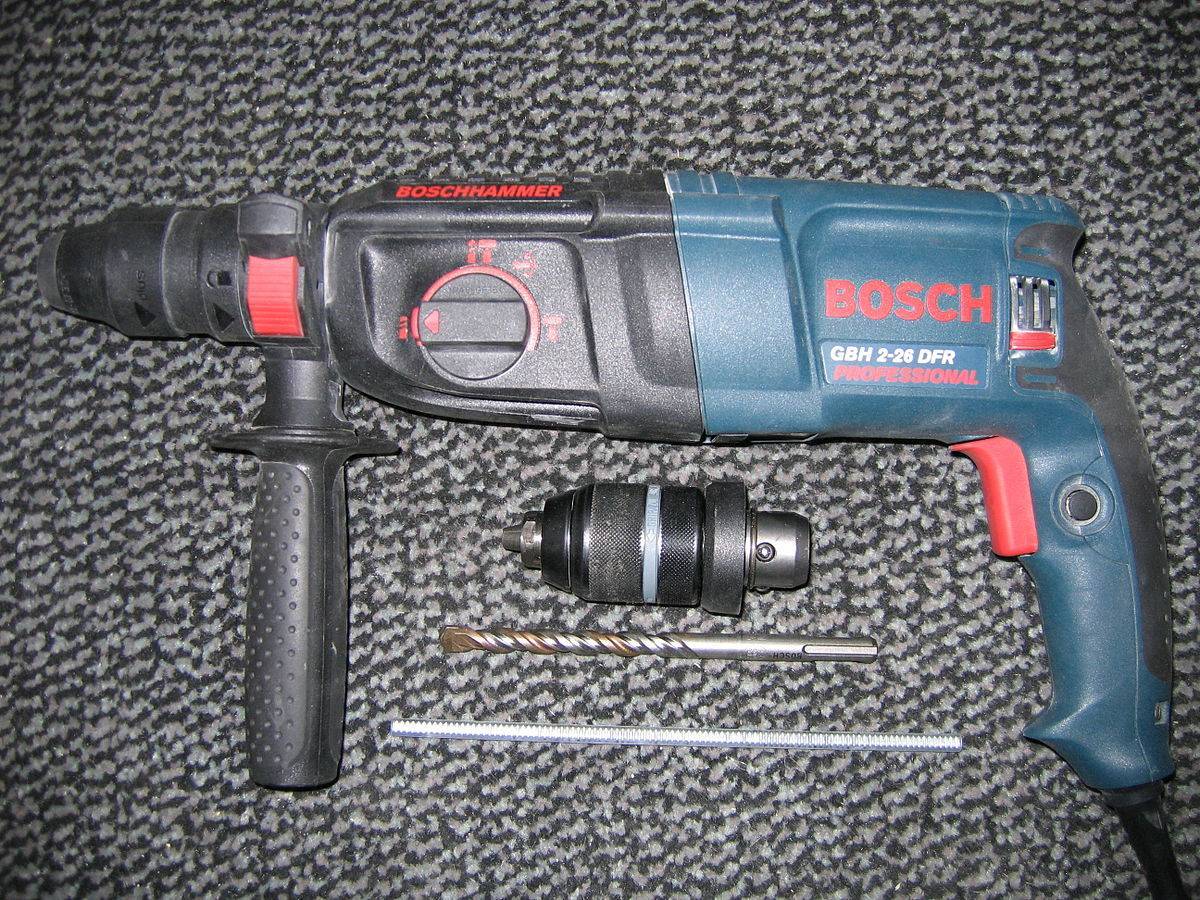

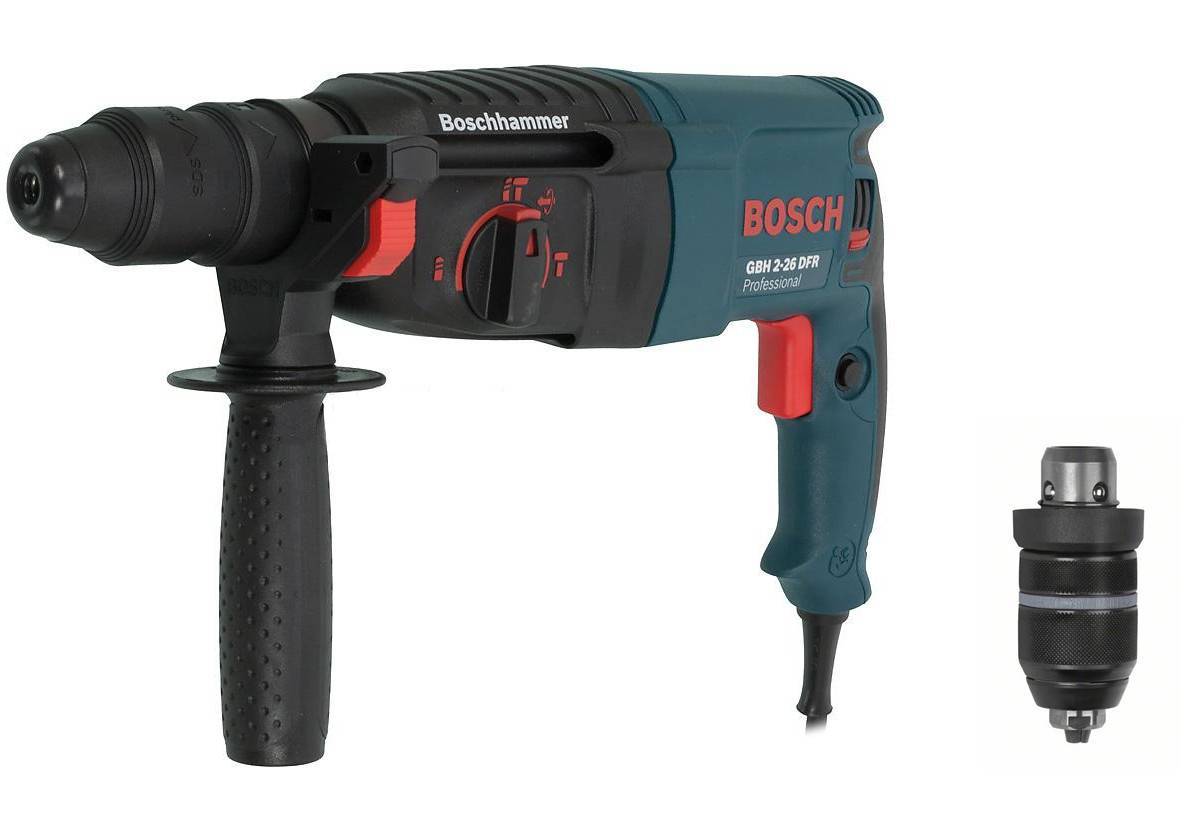

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

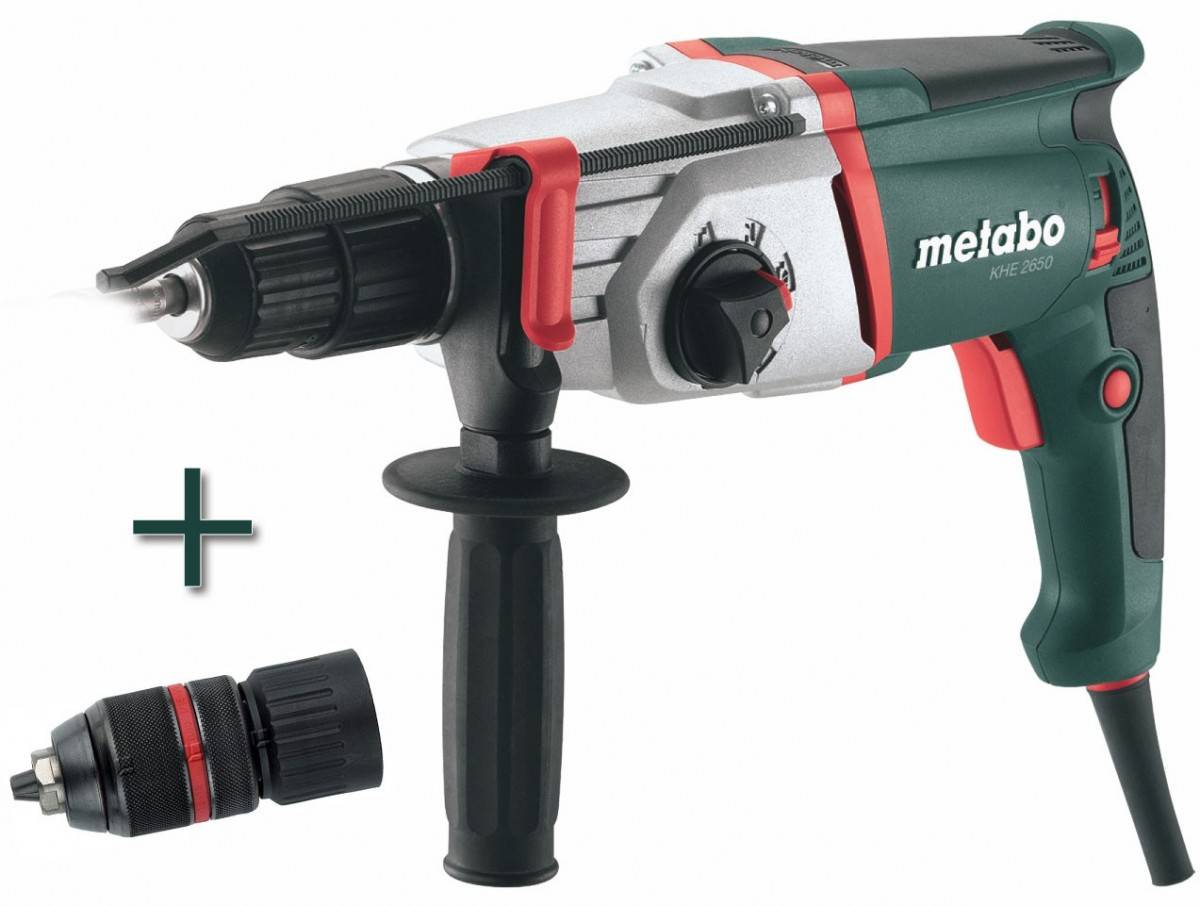

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Какие насадки бывают для перфоратора

После изобретения перфоратора, функционал этого электроинструмента расширяется с каждым годом. Достигается расширение функционала за счет выпуска разных видов насадок, которые способны не только бурить, но еще и долбить, колоть, разрушать, сверлить, замешивать, штробить, забивать и т.п. Все эти манипуляции реализуются за счет специальных приспособлений. На перфоратор выпускают такие виды насадок:

Буры — для просверливания отверстий в бетоне и прочих аналогичных материалах

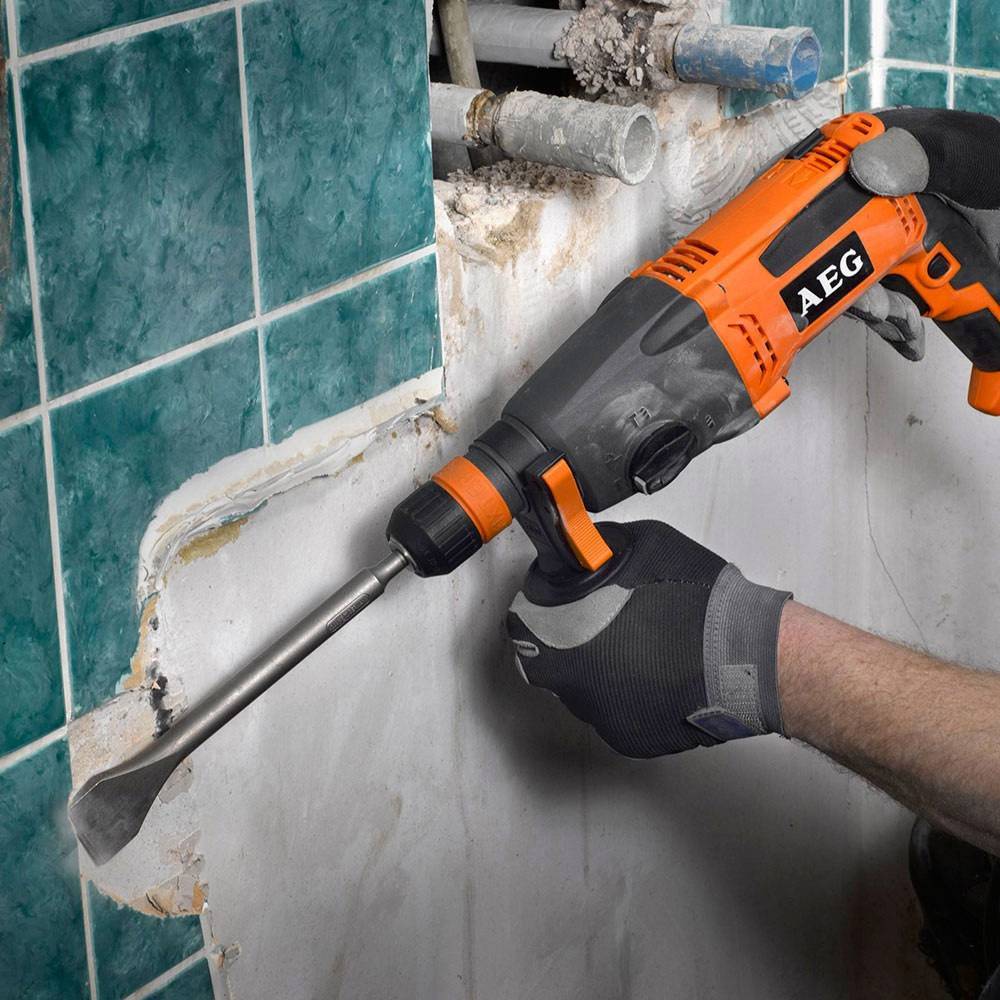

Зубила — специальные приспособления, предназначенные для снятия кафеля и дробления бетона
Пика — для пробивания отверстий в бетонных конструкциях
Лопатка — применяется для штробления каналов в стенах, что выполняется с целью последующей закладки коммуникаций
Коронка — устройство, которое позволяет просверлить в стене отверстие большого диаметра
Миксеры или венчики — для замешивания и перемешивания сухих и сыпучих материалов

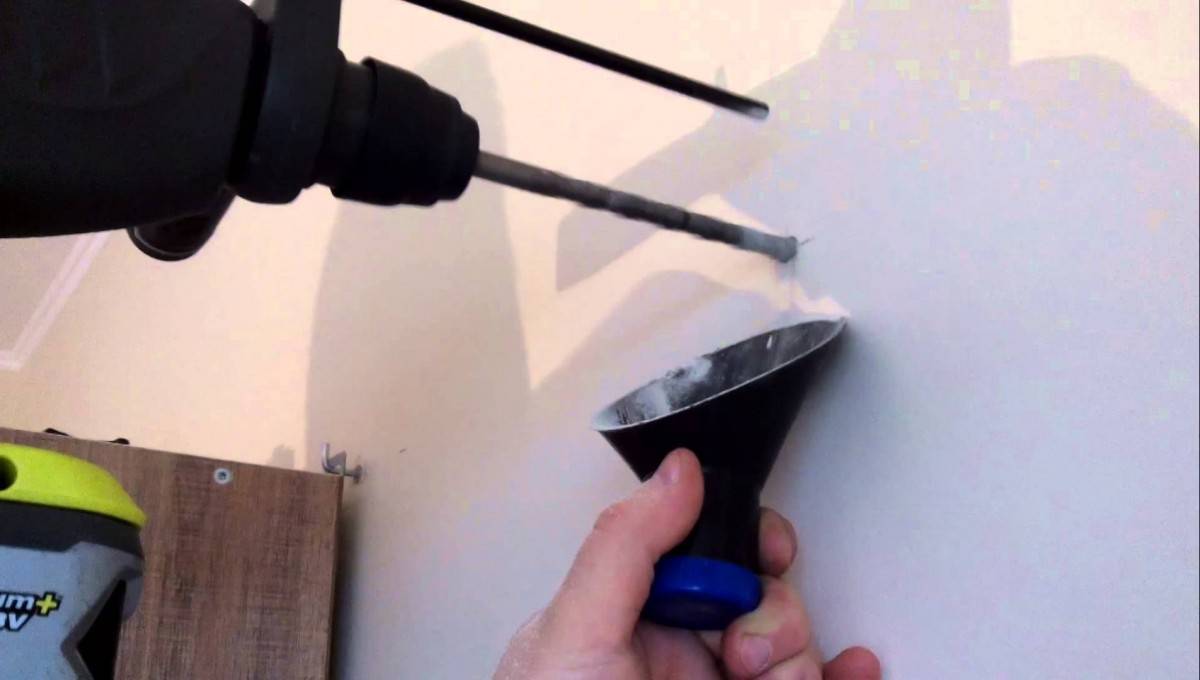

Пылесборники — специальные приспособления, которые обеспечивают проведение бурильных работ без пыли
Для снятия краски — специальные виды насадок, позволяющие снимать краску с бетонных поверхностей
Проломной бур — специальная разновидность буров, которые применяются для того, чтобы проделывать сквозные отверстия в бетонных и железобетонных конструкциях

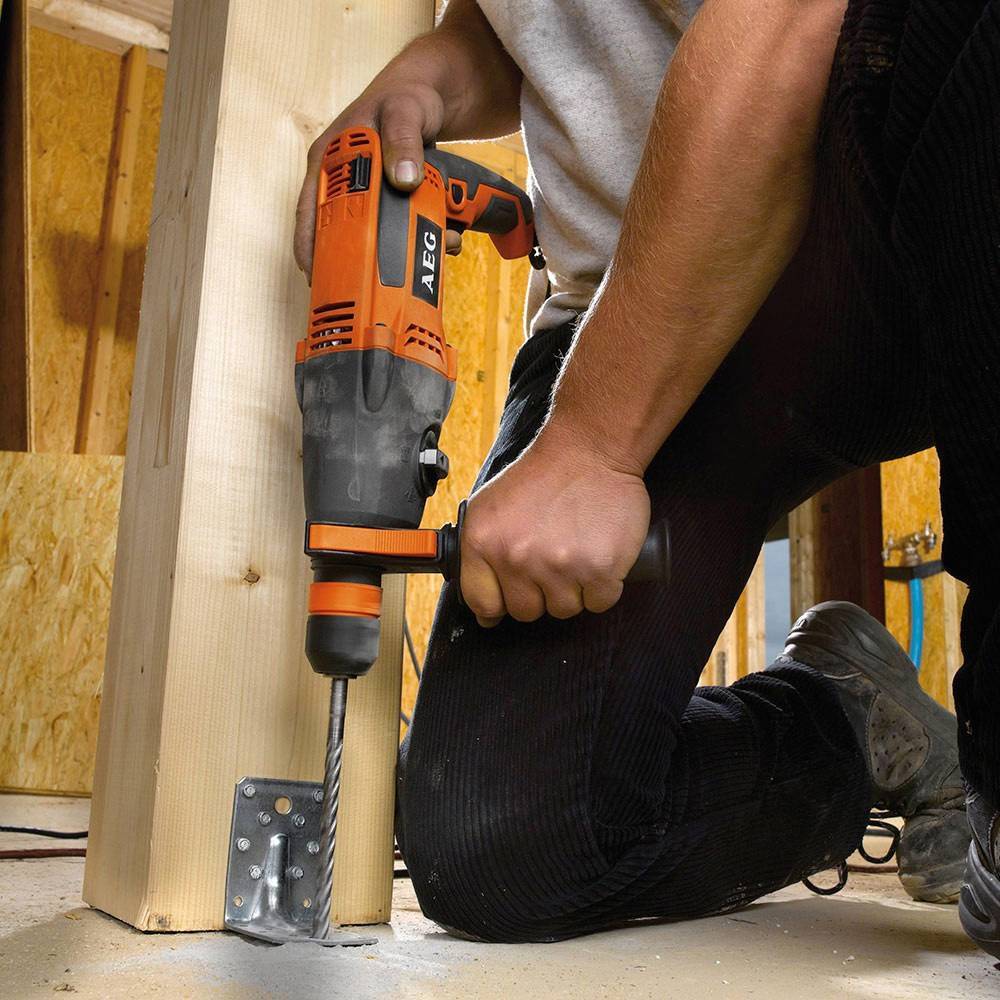

Сверла — для сверления отверстий в бетоне и дереве
Вибратор — устройство, при помощи которого выполняется уплотнение раствора бетона при заливании полов, стен и прочих конструкций
Для забивания гвоздей — еще перфоратор можно использовать, как молоток. Для этого в патрон инструмента устанавливается специальное приспособление, позволяющее забивать гвозди в древесные материалы
Ямобур — насадка, которая предназначена для того, чтобы бурить отверстия не в бетоне, а в грунте. При эксплуатации такого приспособления применяются исключительно высокомощные электроинструменты

Зная, какие насадки бывают для перфоратора, необходимо уделить внимание их рассмотрению. Конечно, самыми востребованными являются буры, которыми высверливаются отверстия в бетонных, железобетонных и прочих аналогичных материалах

Для этого бур выбирается соответствующего диаметра, что зависит от технологической задачи. Даже если в комплектации к перфоратору прилагается бур по бетону, то все равно приобрести дополнительно их понадобится, так как им свойственно изнашиваться.

Мини-дрель своими руками

Все самодельные мини-дрели, которые вы можете изготовить самостоятельно, можно разделить на электрические (приводимые в движение посредством электрического двигателя) и ручные мини-дрели (вращаемые вручную). Первый вариант имеет значительные преимущества за счет автономной работы, но, в то же время, вам необходим и двигатель, и источник питания для него. Второй вариант мини-дрели не требует ни питания, ни электродвигателя, поэтому его куда проще изготовить при наличии всех необходимых материалов. Выбрав, какой тип вам больше подходит, можно переходить к его изготовлению.

Электрическая

Сразу заметьте, что это именно уменьшенный вариант классического приспособления для сверления, поэтому и работы, которые можно выполнять мини-дрелью ограничиваются пластиком, печатными платами, фанерой, мягкими породами древесины. Работать по стальным заготовкам и бетону она не сможет, поэтому и мощность устройства относительно небольшая.

Что нужно для электрической мини-дрели?

Каждый из нас у себя дома может найти огромное количество подручных приборов, которыми больше не пользуется, но их еще можно применить для создания мини-дрели.

Рис. 1: конструктивные составляющие самодельной дрели

Чтобы собрать такой инструмент самостоятельно вам понадобится:

Небольшой двигатель – это самая важная часть, так как от его параметров напрямую будут зависеть возможности мини-дрели. Наиболее подходящими вариантами являются двигатели от старых фенов – у них достаточно хорошая мощность и количество оборотов от 1000 до 1800 об/мин, да и сами фены часто отправляются в категорию хлама еще с рабочим двигателем. Также хорошо подойдет двигатель от блендера или миксера (от них можно оставить и корпус), от магнитофона и детских игрушек двигатели менее мощные, но для мини-дрели вполне подойдут.
Источник питания – в зависимости от типа устройства двигатель может иметь питание как от сети 220 В переменного тока, так и от пониженного напряжения на 6В постоянного тока. В первом случае его достаточно подключить к розетке через шнур питания. Если двигатель работает от постоянного тока с номинальным напряжением в 3, 6, 12 В, вам понадобится блок питания с преобразованием до соответствующего уровня или несколько батареек.

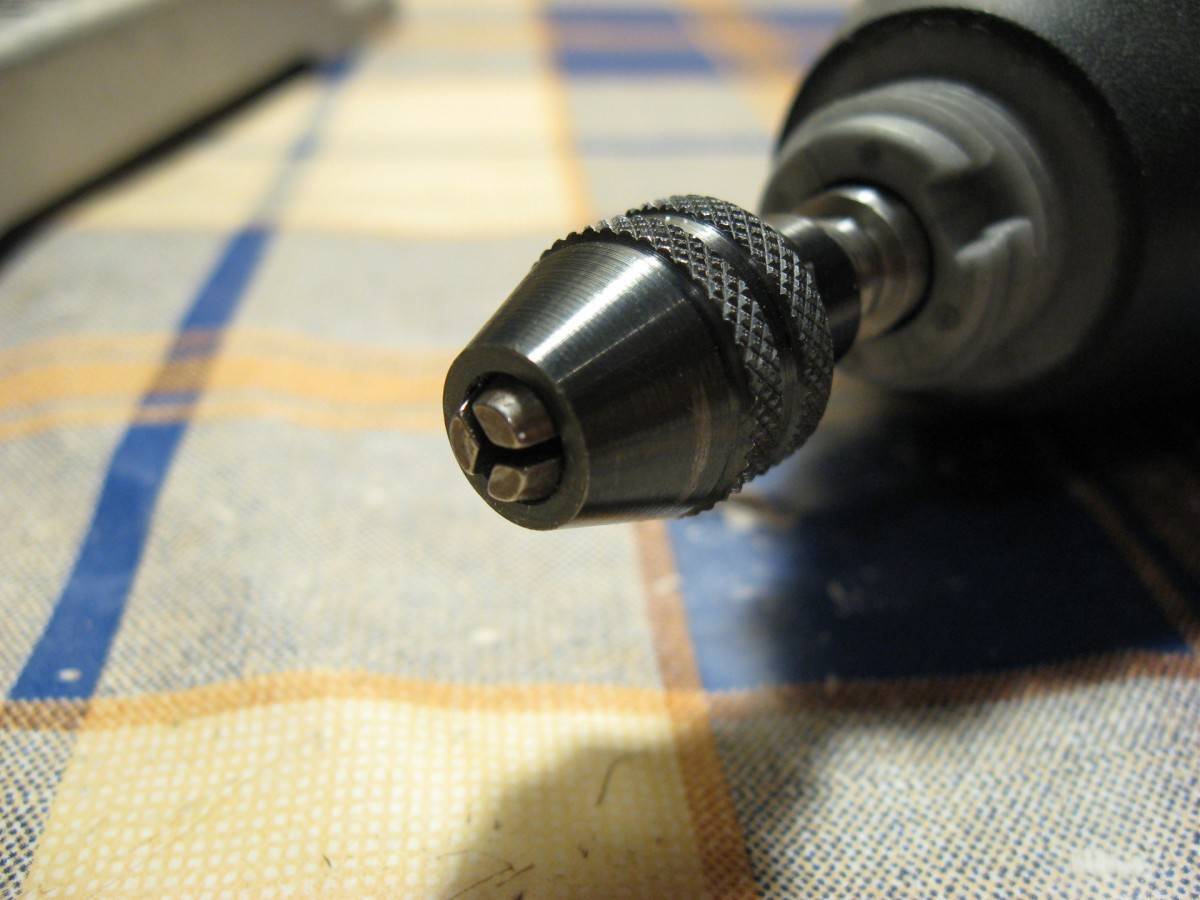

Патрон — в качестве патрона для мини-дрели идеальным вариантом будет родной элемент вышедшего со строя шуруповерта или небольшой дрели. Но разжиться такой роскошью могут далеко не все, поэтому универсальным вариантом считается цанга – деталь для зажима круглых элементов или самодельная втулка из металлической трубки с болтовыми зажимами.

Рис. 2: цанга для патрона Важным параметром цанги является внутренний диаметр — он должен четко подходить под диаметр вала двигателя. Если цанга будет с меньшим диаметром, она попросту не налезет на вал, если слишком большим, то будет болтаться, что скажется на процессе сверления. Поэтому перед приобретением конкретной модели, замерьте вал, как правило, это 1,5 или 2,3 мм, но величина может отличаться.

Корпус – основная функция корпуса – защитить как само устройство от засорения и воздействия внешних факторов, так и человека, изолировав электрическую часть мини-дрели от рук. Поэтому в качестве корпуса для мини-дрели отлично подойдут пластиковые детали: флаконы из-под дезодорантов, пластиковые трубы для системы водоснабжения, корпуса из-под старых фонариков и прочие варианты. Вопрос изоляции особенно актуален для устройств, питающихся от сети 220 В, если дрель питается от безопасного низкого напряжения до 42 В переменного и 110 В постоянного тока, корпус можно изготовить из металлических труб, баллончиков и т.д.
Рис. 3: вариант корпуса из шприца
Соединительные провода – выбираются в зависимости от нагрузки, но в связи с малым амперажом двигателя, можно выбирать изолированные марки небольшого сечения. Для их пайки вам понадобится припой и паяльник или соединительные разъемы типа папа-мама. Второй вариант актуален в тех ситуациях, когда вам понадобиться включать реверсивное движение мини-дрели.
Сверло и другие насадки – устанавливаются в цангу, при желании можно заменить сверло на фрезу и т.д. Выбираются по диаметру отверстия цанги.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

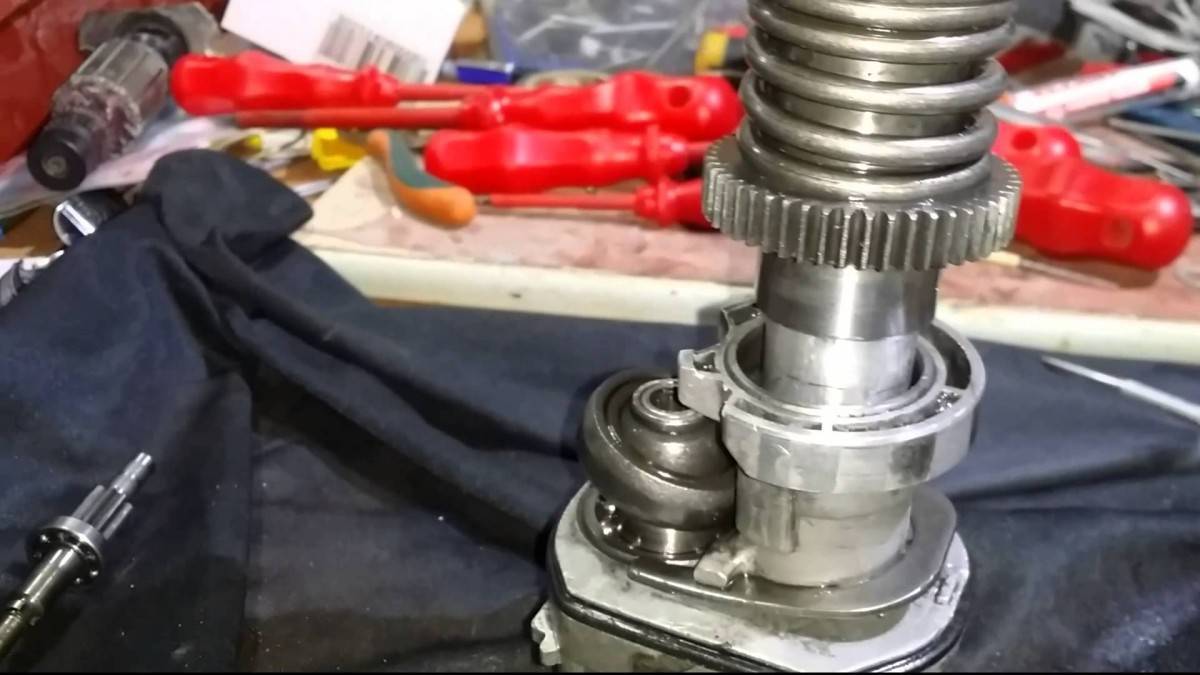

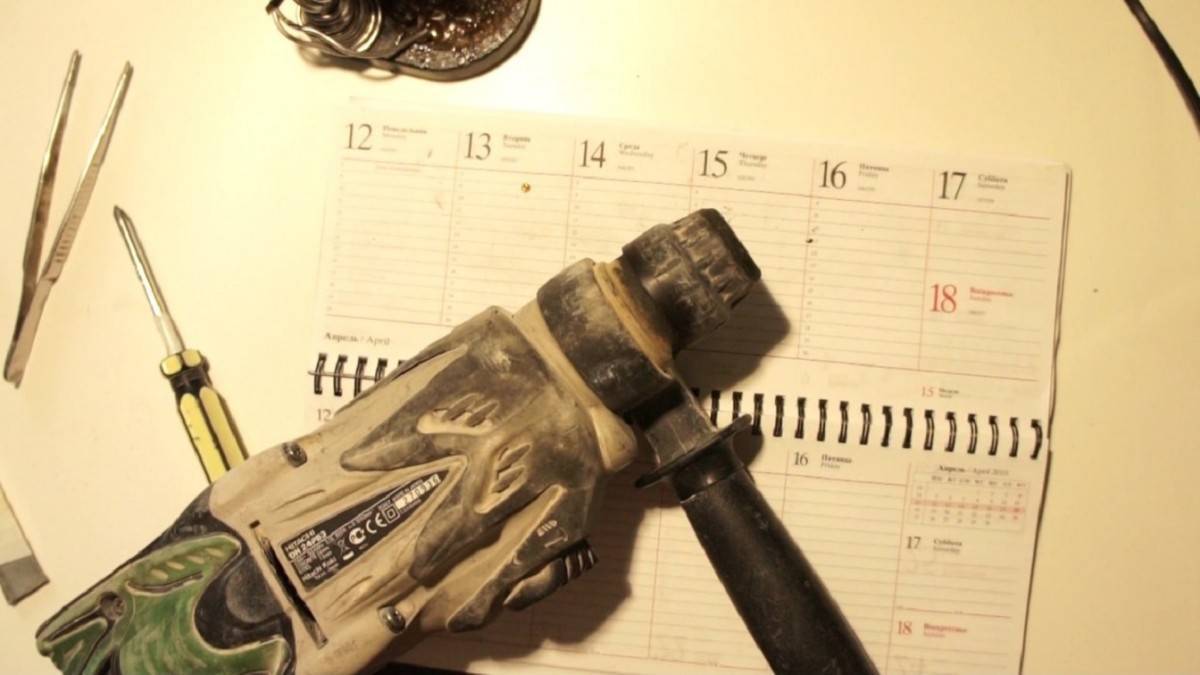

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

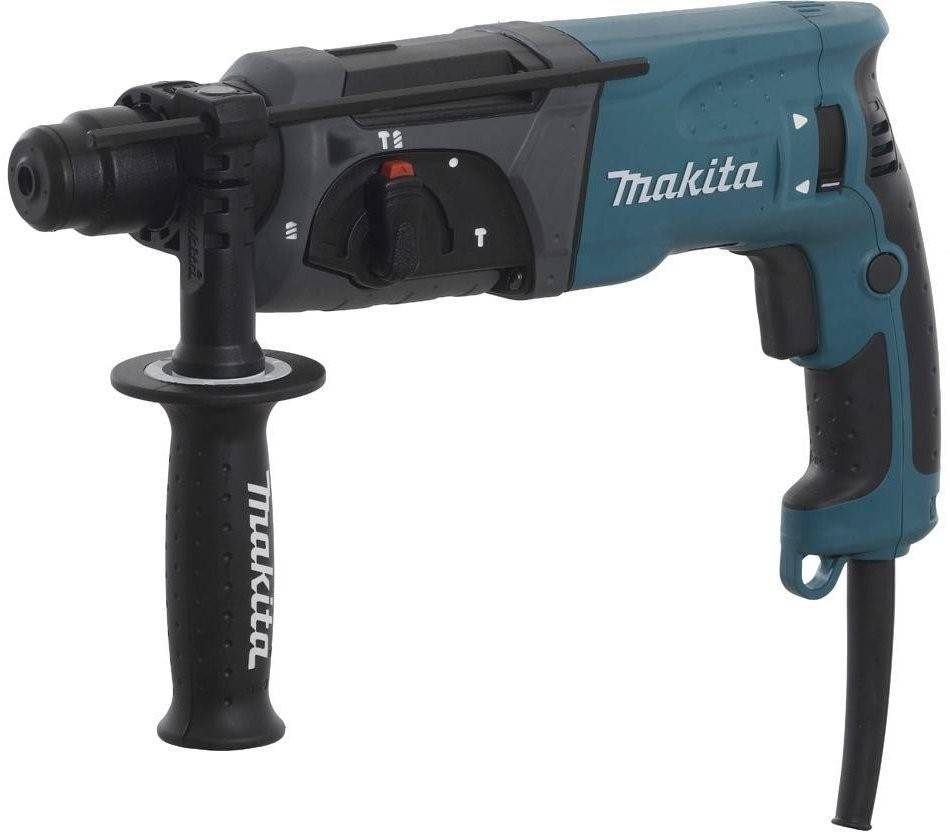

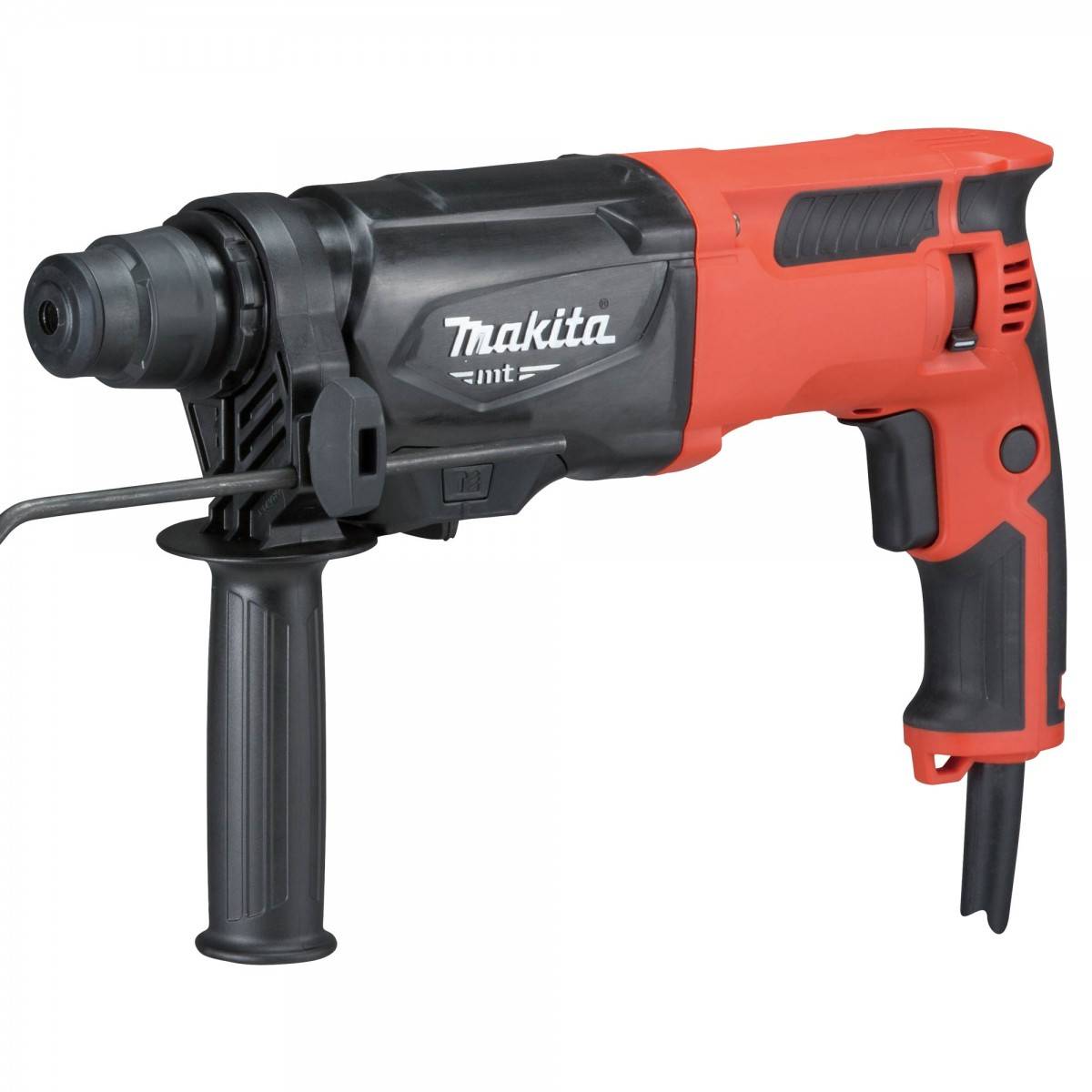

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Как устроен патрон перфоратора

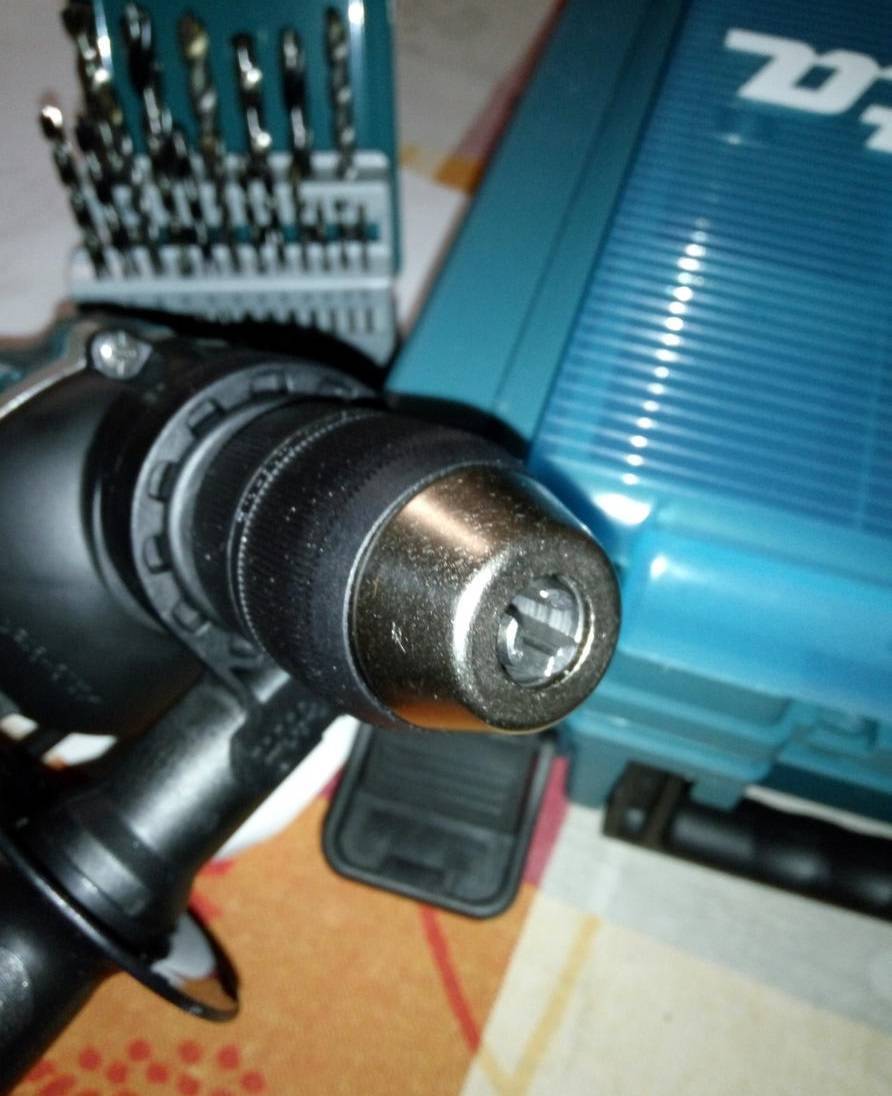

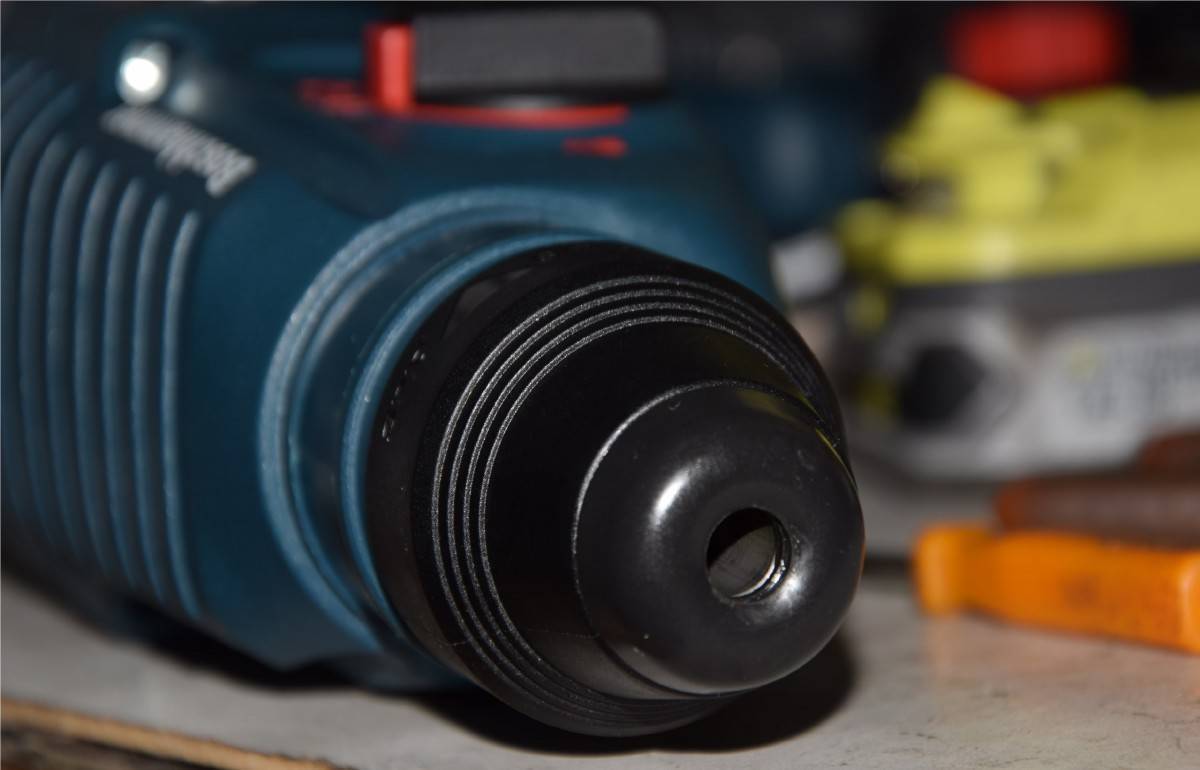

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

Оба варианта обеспечивают быстросъемный режим замены насадок.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

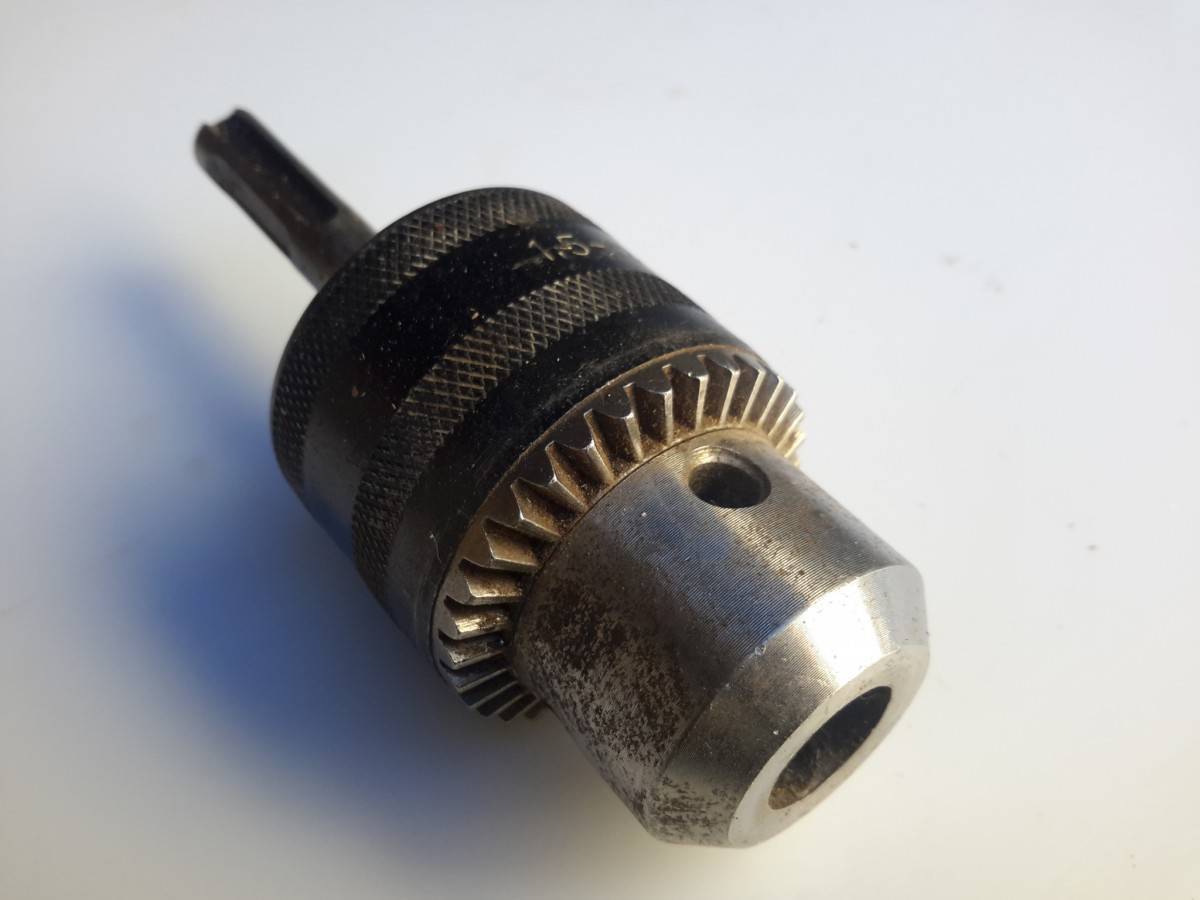

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Несмотря на удобство быстрозажимных патронов, первенство сохраняется за конструкцией SDS.

Фото патронов для перфоратора

Также рекомендуем просмотреть:

Какими бывают алюминиевые заклепки
Лучшие биты для шуруповерта
Какая монтажная пена лучше
Выбираем полотно для ножовки по металлу
Обзор буров и сверл для перфоратора
Обзор алмазных коронок по бетону
Лучшие сверла по бетону для дрели и перфоратора
Как выбрать хороший алмазный диск по бетону
Какой абразивный диск лучше выбрать
Фрезы по дереву для ручного фрезера
Как подобрать хороший шлифовальный круг правильно
Выбираем хорошие сверла по дереву
Типы и размеры скоб для степлера
Зачем нужен унипак
Щетка по металлу для болгарки и дрели
Какую и как выбрать леску для триммера
Какие сверла по металлу лучше
Какое масло для бензопилы выбрать
Отрезные круги для болгарки
Металлические хомуты для крепления труб
Как выбрать оцинкованное ведро
Как выбрать диск для циркулярной пилы
Виды пилок для электролобзика
Разновидности лепестковых кругов
Что такое пакля
Нейлоновые стяжки
Виды и применение изоленты
Выбираем легкое пластиковое ведро
Как выбрать защитные очки
Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

Устройство патрона для перфоратора

С момента своего создания перфоратор прошел много модификаций, благодаря чему приобрел особую популярность среди и профессиональных мастеров, и среди простого обывателя.

На данный момент все инструменты данного типа снабжены патроном системы SDS, конструкция которого предусматривает следующие комплектующие:

Центральная ось, имеющая вид втулки со шлицами.
На втулку надето кольцо.
На кольцо, в свою очередь, воздействует пружина.
Между кольцом и втулкой можно заметить несколько подвижных шариков.

Также любой патрон имеет наружный защитный чехол. Выбранную насадку вставляют задним концом. При этом мастеру необходимо оказывать умеренное давление на сам чехол, после чего сдвигаются стопорные шарики и пружина.

Как вставляется в патрон обычное сверло

Возникла необходимость проделать отверстие в металле или дереве, а дрель при этом находится в нерабочем состоянии, тогда выход есть — взять инструмент, сверло и переходник. Конечно, многие подумают, что проще купить соответствующее сверло по металлу SDS для перфоратора, но не тут та было. Даже если и удастся найти такое сверло соответствующего диаметра, то стоить оно будет минимум в 1,5 раза больше, чем обычное под дрель.

Это интересно! Производители выпускают сверла sds plus, которые предназначены для сверления металлических и деревянных конструкций. Однако за счет специальной конструкции хвостовика, стоимость таковых устройств отличается от цены сверл с обыкновенными цилиндрическими хвостовиками.

В итоге получается, что намного выгоднее купить переходник для перфоратора под сверло, и воспользоваться насадкой соответствующего диаметра, чем покупать сверло со специальной формой хвостовика. Что представляет собой переходник или адаптер под сверло на перфоратор, многие даже не знают, поэтому рассмотрим конструкцию устройства.

Конструктивно адаптер состоит из двух частей:

Хвостовик — это часть, которая вставляется в патрон агрегата. Хвостовая часть имеет аналогичную конструкцию, как буры и прочие насадки типа sds plus
Резьбовая часть — на нее завинчивается цанговый патрон от дрели и шуруповерта. На конце такого переходника имеется болт под отвертку для фиксации устройств. При выборе переходников нужно учитывать размер резьбы, на которую навинчивается патрон от дрели и шуруповерта

Резьба на наконечнике переходника не правая, а левая, то есть, для того, чтобы закрепить патрон на переходник, понадобится вращать его в левую сторону. Патрон от дрели устанавливается на переходник для перфоратора, и после этого остается только вставить в него соответствующее сверло и применять на перфораторе.

https://youtube.com/watch?v=MvVHfCbPfM4%3F

Это интересно! Если планируете устанавливать в конструкцию цангового патрона сверло по бетону, и работать ним в перфораторе, то не рекомендуется это делать продолжительное время. Ударные действия, совершаемые механизмом агрегата, достаточно сильные, поэтому цанговые ключевые и быстрозажимные патроны могут быстро выйти из строя.

Переходники изготавливают из инструментальной стали, поэтому они выдерживают большие нагрузки. Стоимость при этом такого переходника не превышает 150-200 рублей, в то время как за такую сумму можно купить только одну насадку. Адаптер для перфоратора — это универсальное приспособление, которое значительно расширяет возможности инструмента. Причем в цанговом патроне от дрели, который закреплен в патроне электроинструмента через переходник, можно фиксировать не только сверла, но еще и коронки, насадки-миксеры для замешивания смесей, а также полировальные и прочие виды рабочих насадок.

Какой поперечник шарика в патроне перфоратора

Замена зажимного приспособления

Способы крепления

Как снять и разобрать патрон с конусным креплением конус Морзе

Патрон под перфоратор — зачем он нужен

Универсальный электрический инструмент – перфоратор (дрель)

Как устроены патроны для перфораторного оборудования

Патрон под перфоратор — зачем он нужен

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Какие насадки бывают для перфоратора
