Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

1. Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
2. Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
3. После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.

Как снять сцепление на бензопиле Хускварна?

1. Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
2. На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
3. Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
4. В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

1. Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
2. Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
3. Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

• Снимается крышка сцепления.
• Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
• Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
• Бензиновый шланг удаляется с крышки штуцера.
• Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
• Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
• Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
• Удаляются винты, демонтируется бензобак с масляным шлангом.

READ Какой Бензин Использовать Для Бензопилы

Устранение неисправностей бензопилы

К сожалению, бензопилы, так же как и другие агрегаты, могут выходить из строя. Хоть немного представляя, как работает пила, можно большинство неисправностей устранить своими руками. Сложность ремонта состоит не столько в самой работе, сколько в правильном определении причины поломки.

К примеру, если пила не заводится, тому может быть несколько причин, поэтому не стоит сразу приниматься за ее разборку. Сначала проанализируйте причины поломки которые делятся на 2 группы:

1. Неполадки узлов двигателя, системы зажигания, подачи топлива или выхлопа. Сюда же относятся неисправности цилиндра — поршневой группы.
2. Неполадки в узле системы смазки, тормозе цепи, муфты сцепления или в шине, а так же ряд других неисправностей.

Показатели неисправности двигателя

О неисправности работы двигателя можно судить по следующим возникающим проблемам:

• невозможно завести двигатель;
• двигатель запускается, но потом сразу же, глохнет;
• двигатель работает неустойчиво;
• на холостых оборотах работает в нормальном режиме, а при нагрузке теряет мощность или глохнет.

Все эти неполадки могут говорить о сбоях в системе зажигания.

Проверка системы зажигания

Проверку системы стоит начинать с осмотра свечи зажигания. Сухая, она говорит о том, что в цилиндр не попала топливная смесь и значит зажигание в этом случае не причем. Если свеча слишком залита топливной смесью, то неверно производился запуск пилы или неправильно отрегулирован карбюратор.

Свечу тщательно вытирают, потом перекрывают подачу топлива, удаляют остатки топлива, проветривают камеру и запускают стартер. Потом свечу ставят на место и вновь запускают двигатель. Черный нагар свидетельствует о том, что вы использовали некачественное масло, либо в топливной смеси нарушено процентное соотношение масла и бензина. Виной этому может служить неправильно отрегулированный карбюратор. Свечу следует промыть и счистить нагар острым шилом или иглой, зачистить мелкой шкуркой электроды и ввернуть свечу на место.

При проверке свечи обращайте внимание на зазор между ее электродами. Рабочие пределы составляют 0,5 — 0,65 мм

Если в свече изношена или повреждена уплотнительная прокладка, это тоже может служить возникновением проблем с запуском двигателя. Следует проверить свечу и на наличие искры. Для этого к ней подводят кабель зажигания, затем зажав ее плоскогубцами с изолированными ручками, свечу резьбой или гайкой прикладывают к цилиндру. Дернув за трос стартера, проверяют, есть ли искра. Если ее нет, то свечу просто заменяют. Если же искру не дает новая свеча, значит проблема в высоковольтном проводе.

Устранение неполадок в топливной системе

Топливо не может попасть в цилиндр по нескольким причинам:

1. Произошло загрязнение топливного фильтра. Для устранения неполадки снимают топливный шланг и смотрят, как будет течь топливо. При слабенькой струйке следует прочистить топливный фильтр. Достав его через отверстие для заливки топлива, фильтр прочищают, а при сильном загрязнении заменяют новым.
2. Засорен сапун — небольшое отверстие в крышке бака. Нужно снять шланг и прочистить засор иглой.
3. Топливо закончилось или его недостаточно. Причина — засорившийся воздушный фильтр. Воздух не поступает в карбюратор в нужном объеме, получается слишком обогащенная топливная смесь, что нарушает нормальную работу двигателя. Фильтр нужно аккуратно снять, промыть, высушить и поставить на место.
4. Неправильно отрегулирован карбюратор. Поскольку он является одним из основных узлов двигателя, то регулировку карбюратора лучше доверить специалисту. Самостоятельная настройка может окончательно вывести двигатель из строя.

Глушитель бензопилы — разборка и чистка

Когда двигатель на холостых оборотах работает нормально, а при увеличении нагрузки глохнет, возможно, причиной является глушитель. Искрогаситель забивается продуктами сгорания топлива и препятствует нормальному выхлопу. В этом случае глушитель нужно снять и прочистить от нагара с помощью моющих средств, а затем тщательно высушить. Пока глушитель снят, отверстие в двигателе надо заткнуть чистой тряпкой. Причиной засорения глушителя может быть избыток масла в топливной смеси, его плохое качество или неподходящее для двухтактных двигателей масло.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Действия при обнаружении неисправности в различных частях агрегата

Распространены такие неприятные явления, как потеря мощности, отсутствие подключения, и поддержки холостого хода. Причинами такого поведения инструмента являются возникшие неисправности карбюратора бензопилы. Это выражается в загрязнении частичками пыли, опилок. Такая поломка без проблем устраняется самостоятельно.

Чистка карбюратора производится с применением:

• небольшого количества бензина;
• крестовидной отвертки;
• кисти;
• головки, размером 8.

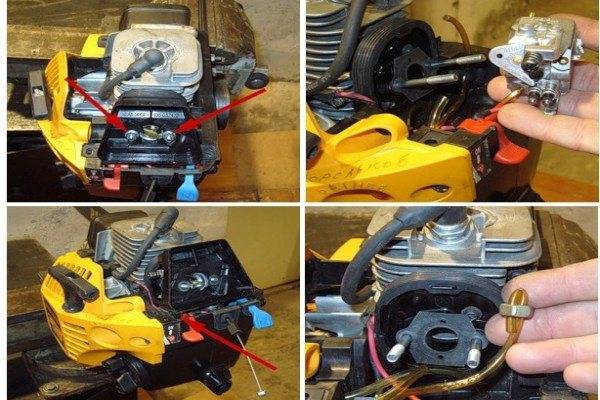

Чтобы приступить к ремонту карбюратора, начинают с очищения от грязи и пыльных частичек, мелкой древесины. Для этого используется кисть. Когда поверхность полностью освобождена от остатков мусора, ремонтник снимает крышку, после чего – фильтр.

Воздухосборник высвобождается после откручивания креплений воздушного фильтра. Теперь пользователь получает доступ к акселератору и тягам. Рычаг акселератора снимается сразу же, как опускается заслонка за счет нажатия пальцем вниз.

С посадочного места карбюратор отодвигается после того, как снят и закрыт рычаг подсоса. Затем снимается и тянется на себя провод для остановки двигателя. Производится съемка пластикового рычага, являющегося местом крепления провода.

Его поднимают слева. В результате карбюратор освобождается, что дает возможность его вытащить и прочистить. Для этих целей удобно применение компрессора. В его отсутствии, детали промываются в чистом бензине.

Разборка бензопилы Stihl – видео

Важно! При осуществлении ремонта плохо работающей штиль мс 180, обязательно осмотреть состояние топливного фильтра. Извлеките его и продуйте топливный шланг

Процесс сборки карбюратора пилы осуществляется обратным порядком. Если же после данного процесса наблюдается появление дыма из глушителя и плохо запускается двигатель пилы, то необходимо убедится в наличии пружинки, расположенной под рычажной иглой.

Пружинка перекрывает подачу топлива. При ее отсутствии происходит самопроизвольный «перелив» топлива в свечу

Важно проследить, чтобы пружина была установлена на свое место, и убедиться в работоспособности свечи

Если свечу заливает бензином, то ее следует просушить. Для этого деталь выкручивается, сливается, попавшее внутрь лишнее топливо, через имеющееся отверстие. Свеча сушится более получаса. Затем устанавливается на место, и бензопила приводится в рабочее состояние.

Недостаточный контакт между высоковольтным проводом и конечной части свечи также может быть одной из причин поломки инструмента. Ремонт частей бензопилы stihl может производиться за счет замены проблемных деталей.

Например, при выходе из строя свечи, осуществляется ее замена на надежную. Быстрому изнашиванию подвержены цепи, звездочка, шины. Они решают антивибрационные задачи в устройстве бензопилы, поэтому их замена производится в срочном порядке. Такие запчасти рекомендуется держать в запасе.

Проверка катушки зажигания.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, возможно на время проведения проверки отсоединить управляющие провода от катушки.

1. Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Поэтому при попытке прозвонить магнето через высоковольтный и минусовой провод получим либо показание «Разрыв цепи» либо огромное сопротивление. Если цепь все же прозванивается, то скорее всего, это признак неисправности.
2. При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах.
3. При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
4. «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Топливная система

Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.

Некоторые владельцы предпочитают использовать не рекомендованную марку бензина, а спиртосодержащие растворы или добавлять масла больше чем того требуется.

Отдача при запуске бензопилы

В большинстве своем, отдача в момент запуска сигнализирует о зажиме декомпрессора. Если инструмент не оборудован декомпрессором, то, скорее всего, сбилась система зажигания.

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

• Снять защитную крышку и выкрутить свечу.
• Вставить наконечник компрессометра в отверстие, где должна находится свеча.
• При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно проверить компрессию мотора?

При измерениях компрессии надо соблюдать следующие правила:

• двигатель должен быть «теплым». Подача топлива должна быть отключена. Можно, например, отключить бензонасос, форсунки или использовать другие способы, препятствующие попаданию большого количества топлива в цилиндры;
• необходимо вывернуть все свечи. Выборочный демонтаж свечей, практикуемый на некоторых СТО, недопустим, так как увеличивает сопротивление вращению и произвольно снижает обороты при прокрутке двигателя стартером;
• аккумуляторная батарея должна быть полностью заряжена, а стартер — исправен.

Как понять, что все сделано правильно

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

1. Прогреваем в течение 5 минут.
2. Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
3. Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
4. Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

1. Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
2. В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
3. Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
4. При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

Возможные неисправности

Если пила не заводиться первое что надо проверить это свеча дающая искру, которая и воспламеняет топливо в цилиндре. Начните с того, что снимите высоковольтный провод, к которому подключена свеча. За тем открутите саму свечу из крышки цилиндра и осмотрите её состояние. Свеча при правильной работе должна быть сухой и небольшие отложения на керамике светлого цвета:

• Если свеча мокрая значит, присутствуют проблемы с карбюратором. Нужно отрегулировать и выставить уровень топлива в нём;
• Нагар на стенках свечи тёмного или же чёрного цвета, означает неисправности в поршневой группе.

Если здесь вы не нашли видимых причин неисправности, свеча сухая, нагар светлый продолжайте идти от обратного. Так как это конечный пункт воспламенения рабочей смеси. Теперь проверьте, поступает ли искра на свечу. Это блок системы зажигания.

Проверить есть ли искра не составит особых проблем, для этого достаточно взять высоковольтный кабель к которому подключается свеча, поднести к блоку цилиндра выставив между ними не большой зазор, для того чтобы вы могли заметить проскакивание искры между ними. Затем дергаем за пусковой шнур стартера, и сморим, есть искра и какого она цвета. Рабочая исправная свеча должна давать искру похожую на молнию. Как это выглядит, смотрите на фото, предложенное вашему вниманию, на нём всё хорошо видно.

Если искры не наблюдается, проверьте контрольной лампочкой, если нет пробника, высоковольтный кабель. Возможен обрыв в месте, где он перегибался чаще всего. Если провод в порядке возможно, что проблема в неправильно выставленном угле зажигания. Оно может быть слишком ранним или же слишком поздним в обоих случаях бензопила хорошо заводится, и работать не будет.

Теперь попробуем выставить правильный зазор между подвижным и неподвижным контактом. В идеальном варианте он должен составлять 0,2 мм. Проверить можно щупом благо он не является дефицитом.

Это было описание неисправностей старшего поколения бензопил. К новому поколению относятся современные бензопилы Гудлак, Штиль и Хускварна.

Современные системы

Современные системы оснащены чипами, которые регулируют все перечисленные выше неполадки. Способ самостоятельного выставления угла опережения зажигания в зависимости от оборотов двигателя и мощности, передающейся на режущий элемент. При этом значительно экономится топливо не в ущерб мощности. Так же намного облегчается запуск пилы не зависимо от погодных условий.

Сама бензопила стала проще и эффективнее и не требует дорогостоящих ремонтов. Катушки зажигания, сделанные по современным технологиям и с использованием новых материалов стали в прямом смысле вечными.

В дополнение ко всему прочитанному здесь предлагается видео для полного ознакомления с приведённым материалом.

2 комментария на запись “Как выставить зажигание на бензопиле”

Эта часть бензиновых пил включает в себя ряд взаимосвязанных деталей, посредством которых идет искрообразование в момент запуска мотора. Их главное предназначение – зажечь горючую смесь, чтобы двигатель смог перейти в рабочий режим.

Не смотря на доскональность этой части современных бензопил, периодически и она нуждается не только в ремонте, но и в правильной регулировке. А что для этого необходимо знать, и будет рассмотрено в данной статье.

Когда необходима регулировка карбюратора?

Причины, из-за которых понадобится регулировка этого узла, можно перечислять очень долго.

Среди основных неисправностей можно выделить следующие:

• Увеличение оборотов на холостом ходу;
• Появление большого количества дыма во время работы;
• Ухудшение пусковых свойств;
• Недостаточная мощность инструмента при резке.

Здесь приведен далеко не полный список всех известных неисправностей. Иногда такую процедуру, как регулировка карбюратора на бензопиле хускварна, необходимо проводить после капитального ремонта силовой установки или после проведения технического обслуживания.

Разработчики Husqvarna 137 пишут в паспорте, что регулировка карбюратора должна обязательно проводиться до и после обкатки инструмента.

READ Бензопила Макита Dcs4610 Регулировка Карбюратора

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

• Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
• Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена , так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна

• винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
• Винт Н – настраивает количество высоких оборотов и тягу установки;
• Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro  на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л	1	2	3	4	5	6	7	8	9	10
Масло, л	0.06	0.13	0.20	0,26	0,33	0.40	0.46	0.53	0.60	0,66
Топливная смесь, л	1.06	2,13	3,20	4,26	5,33	6.40	7.46	8.53	9.60	10.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

• винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
• Винт Н – настраивает количество высоких оборотов и тягу установки;
• Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

• Снимается крышка сцепления.
• Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
• Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
• Бензиновый шланг удаляется с крышки штуцера.
• Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
• Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
• Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
• Удаляются винты, демонтируется бензобак с масляным шлангом.

READ Каким Маслом Можно Смазывать Цепь Бензопилы
