Керно. Сверлим там, где надо!

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла. В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря. При изготовлении деталей с одинаковым расположением отверстий одну из них обычно используют в качестве шаблона. Ее накладывают на очередную заготовку по отметкам, фиксируют струбциной, а затем наносят на заготовку керновую отметку с помощью переводного кернера (cм. рис. ниже). Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Кроме нанесения разметки, кернение также используют для стопорения (предотвращения раскручивания) резьбовых соединений. Для этого наносят от одного до трех керновых углублений в зазор между резьбой винта и гайки или по краям шлица винта с потайной головкой. Возникающая при ударе деформация металла достаточна для стопорения, но позволяет раскрутить резьбовое соединение с помощью обычного инструмента. При массовом производстве такую операцию лучше выполнять автоматическим инструментом. Еще одна область использования кернеров — ударно-точечная маркировка. Нанесение кодировки на детали является обязательным для их последующей обработки и идентификации в сборочном производстве. Обычно для этого используют специализированные пневматические и электрические машинки, но при единичном производстве в небольших объемах вполне можно обойтись и автоматическим механическим кернером.

Керн автоматический

Приобрести керн можно здесь — sdelai.ru/goods/kerner-avtomat… Автоматическое шило предназначено для создания углублений в материалах: ЛДСП, пластик, акрил, дерево, резина и аналогичных.

Принцип действия: легким надавливанием на рукоять шила (керна) накапливается кинетическая энергия, которая после определенного момента запускает молоточковый механизм, который производит удар, направленный вглубь острия иглы.

Запрещено использовать на хрупких материалах: кафель, стекло.

Кернер автоматический прекрасно подходит для разметки отверстий в мебельных шаблонах, упрощает и ускоряет работу. Теперь нет необходимости использовать обычное шило, отбивать руки с риском сбить заготовку или предварительно просверливать отверстия.

Вращением верхней части автоматического шила можно регулировать силу удара и погружения в материал. Качество исполнения прекрасное, надежный механизм, внутренний механизм из износостойкой стали.

——————————————————————

Подписывайтесь на видео-канал «Мебель своими руками» и первыми увидите отчёты с мебельные выставок и фестивалей, из которых вы будете знать о всех новинках в мебельной индустрии, видеоуроки и мастер-классы по изготовлению и проектированию корпусной и мягкой мебели своими руками, лайфхаки и прочие полезности и наработки.

Подпишись на канал ► goo.gl/dl3pni Обучающие курсы по мебели ► goo.gl/QpgTkO Наша группа Вконтакте ► goo.gl/jHel7Z Наш форум ► goo.gl/OsluuV Facebook ► goo.gl/DEx0Kw Наш блог ► goo.gl/ErTqcV

Для удобства мы разделили видео по плейлистам:

Корпусная мебель ► goo.gl/nhbSi9 Мягкая мебель ► goo.gl/U1gSto Инструмент для изготовления мебели ► goo.gl/nQkzRN Программы, проектирование мебели ►goo.gl/dBjmYm Мастер-классы по работе со стеклом ► goo.gl/xsXa05 Видеообзоры с мебельных выставок ► goo.gl/CL75pY

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.

Виды керно и их назначение

Виды керно различаются по принципу действия и основному предназначению. В арсенале слесарей можно встретить такие виды как:

Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.

Отличается от классического варианта тем, что позволяет делать лунки на заранее выставленном расстоянии.

Используется для кернения поверхностей, по форме напоминающих шар.

Название говорит само за себя, инструмент можно регулировать.

Механический кернер

Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.

Такой прибор идеален для работы с хрупкими, мягкими материалами.

Автоматический кернер

Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.

Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.

Самодельное керно

Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.

Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

  • Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
  • На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
  • Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
  • Вставить ударно-спусковой механизм в корпус будущего инструмента.
  • Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

  • Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
  • Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
  • В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе. А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи. Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования. Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным. Материал шестигранников – углеродистая сталь, поддающаяся термообработке, поэтому, если у вас возникнет необходимость быстро в домашних условиях сделать кернер и найдется подходящий по сечению шестигранник, можете смело его использовать – закалку он примет без цементации (насыщения поверхностного слоя стали углеродом).

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Кернер механический, пружинный – делаем лунки под сверло + Видео

При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!

Накерниватель – что за инструмент?

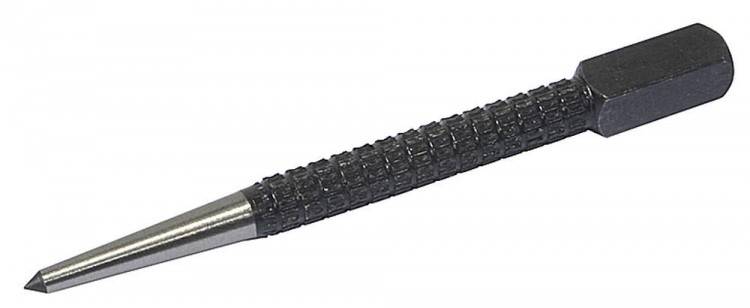

Накерниватель представляет собой совершенно простое устройство – стальной стержень от 100 до 160 мм в длину, диаметром 8-12 мм.

Стержень является в то же время и ручкой, поэтому имеет множественные насечки для предотвращения выскальзывания из руки.

Острие инструмента обычно выполнено из особо твердых сплавов и заточено под углом от 30° до 75°, в зависимости от целей, которые преследуются. Чем острее угол, тем точнее делаются разметки, вплоть до накернивания центра будущих отверстий.

Использование этого инструмента совершенно простое – для начала делаете разметку на поверхности карандашом, затем к прочерченной линии прикладываете накерниватель в левой руке (если вы правша), плотно прижимаете и наносите удар по торцу молотком в правой руке.

Только не нужно путать накерниватель с пробойником! Конечно, в случае необходимости в тонком металле пробить отверстие для гвоздя или шурупа тоже можно, более того, если инструмент хорошо заточен, это может произойти совершенно случайно, если вы не рассчитаете немного силы. Однако стержень накернивателя от такого использования очень быстро затупится или, еще хуже, сломается.

Накерниватель-циркуль позволяет с легкостью намечать дуги небольшого диаметра, а накерниватель-колокол служит для более точной разметки центральных отверстий на заготовках, которые в дальнейшем подлежат дополнительной обработке. Принцип работы этих инструментов чрезвычайно прост – приложил к изделию или заготовке, ударил молотком по торцу и получил нужный керн.

Механический пружинный кернер – инструмент для работы без молотка

Если для работы с обычным накернивателем вам понадобятся обе руки, то для работы с механическим или пружинным инструментом нужна лишь одна рука. Принцип действия такого инструмента заключается в плотном сжатии и самостоятельном освобождении пружины, которая приводит в действие внутренний боек, наносящий удар по стержню.

Существует и электрический автоматический кернер, в котором вместо усилия человеческой руки боек в действие приводит электрическая цепь, создающая кратковременное магнитное поле.

Ударник под действием поля втягивается, цепь размыкается, и освобожденный боек наносит удар по стержню.

Механические и электрические накерниватели способы в разы ускорить процесс накернивания – в минуту вы сможете делать до 40-50 лунок!

Оптимальным вариантом для домашнего использования будет либо стандартный накерниватель, либо недорогая пружинная версия, для постоянной работы лучше приобрести, как минимум, качественный механический керн, еще лучше – его электрическую версию.

Накерниватель своими руками – из чего можно сделать?

Накерниватель вполне можно сделать из тонкого сверла, заточив его под нужным углом. Однако тонкий стержень очень неустойчив и то и дело будет от удара выскакивать и улетать в разные стороны.

Поэтому либо продумайте вариант хорошей ручки, либо приобретите готовый инструмент. Кстати, с готовыми инструментами не все так просто – стержни зачастую затупляются очень быстро, после первых 50-100 накерниваний.

Объясняется это просто – производители использовали дешевый сплав.

В таком случае не обойтись без собственного творчества! Опять же, пригодится старое сверло или твердосплавный бур. Ваша задача – подогнать один конец под патрон дрели или сетевого шуруповерта. Для этого может понадобиться отрезать лишние детали болгаркой или сточить на точиле.

На все про все у вас может уйти около получаса.

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные.

Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус.

Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

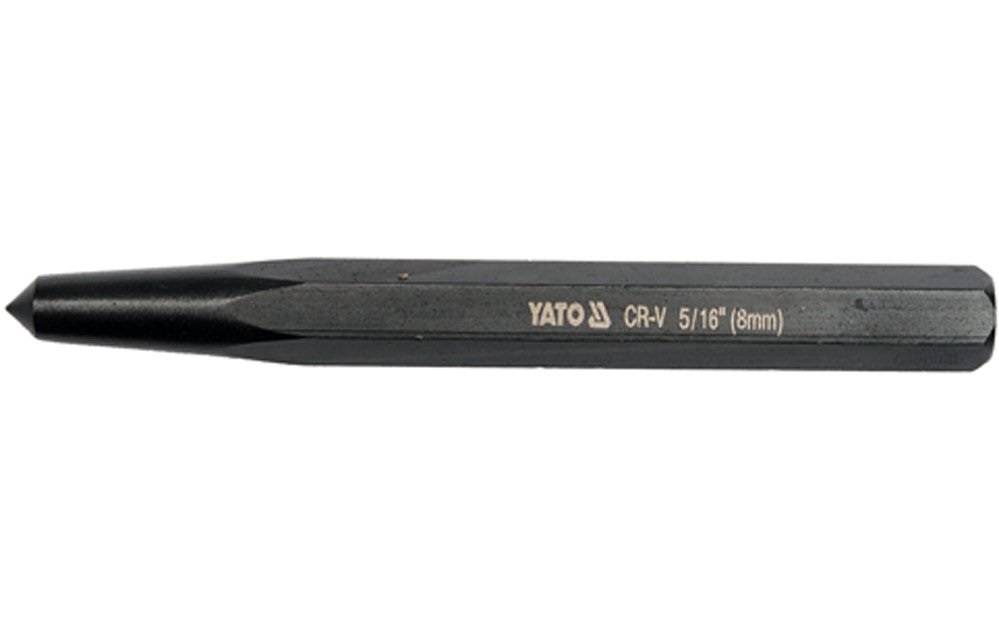

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой.

Что такое кернер, его типы, приемы работы, фото

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе.

А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи.

Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер — что это такое?

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования.

Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным.

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Приемы работы кернером

Способов кернения всего два: один – правильный, второй – неправильный.

Для кернения необходимо:

  1. Совместить кончик ударной части с пересечением линий разметки;
  2. Установить кернер строго перпендикулярно поверхности заготовки;
  3. Нанести один уверенный точный удар молотком по бойку, стараясь, чтобы вектор удара совпал с осью кернера.

Это все, невыполнение этих правил приведет к нарушению точности кернения или формы лунки, что может послужить причиной увода сверла.

Если же вы ошиблись при кернении, то сделайте то, чего не посоветуют вам ни в одном учебнике по слесарному делу:

  1. Аккуратно легкими ударами молотка осадите края воронки керна до уровня заготовки, если надо, обработайте это место наждачной шкуркой, закрепленной на ровном бруске;
  2. Возобновите линии разметки;
  3. Возьмите кернер меньшего диаметра с углом заточки около 60° (для таких случаев нужно его держать в домашней мастерской);
  4. Выполните процедуру кернения с особой тщательностью, но с меньшей силой удара;
  5. Убедившись в точности расположения нового керна, возьмите стандартный кернер и, совместив его острие с новой лункой, одним сильным ударом произведите кернение.

Керно. Сверлим там, где надо!

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия.

Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Какие бывают?

Автоматический кернер даёт возможность:

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

  1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
  2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
  3. Коническая часть.
  4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

  • рабочая пружина, которая при распрямлении формирует ударный импульс;
  • массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
  • толкатель, служащий для взведения устройства и передачи импульса к стержню;
  • заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

  1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
  2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
  3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.
