Китайская бензопила регулировка карбюратора

Что понадобится, чтобы отрегулировать карбюратор хускварна своими руками?

Чтобы грамотно провести регулировку карбюратора бензопилы, необходимо заранее запастись соответствующим инструментом.

Вам понадобится следующий список:

  • Самая обычная отвертка, при помощи которой проводится откручивание или закручивание регулировочных винтов;
  • Тахометр, предназначенный для подсчета оборотов коленчатого вала. Приходится при настройке холостого хода, так как на слух определить число оборотов в минуту довольно проблематично;
  • Отвертка крестовая. Она нужна, чтобы была возможно выкрутить винт (Т);
  • Компрессор с подключенным к ним специальным пистолетом. Продувочное устройство поможет избавиться от лишнего сора и грязи, так как карбюратор должен быть всегда чистым.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Внешний вид

Бензопила CHAMPION 254-18 незаменима при распиловке заготовок из древесины, валке деревьев, обрезке ветвей.

  • Габариты упаковки: 412х265х275 мм.
  • Вес: 5,1 кг.
  • Емкость топливного бака: 0,52 л.
  • Объем масляного бака: 0,26 л.

Пила цепная бензиновая рассчитана на длительный период эксплуатации. Внутренние элементы инструмента защищены от неблагоприятного внешнего воздействия и повреждений, так как корпус произведен из ударопрочного пластика. Благодаря этому устройство надолго сохраняет потребительские качества. Для продолжительного срока службы картер двигателя выполнен из алюминиевого сплава, устойчивого к механическим повреждениям и коррозии. Быстрый доступ к воздушному фильтру создает комфортные условия эксплуатации. Отличная эргономика и многоточечная антивибрационная система гарантируют комфортную работу. Эргономичная рукоятка включения оснащена защитой от произвольного включения, соответствующей стандартам безопасности. Металлический зубчатый упор служит для безопасной работы при валке деревьев и распиловке бревен. Объем топливного бака составляет 0,55 л, чего достаточно для длительного применения. За счет этого модель оптимальна для дачных участков без централизованного энергоснабжения.

  • Пильная шина 18″.
  • Цепь.
  • Свечной ключ.
  • Отвертка для настройки карбюратора.
  • Документация.

В комплекте, кроме самой бензопилы, Вы получите пильную шину на 18 дюймов, цепь, набор инструментов и документацию. Упаковка – картон.

Как распознать сбои в карбюраторе?

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

  • отсутствии фиксации регулирующих винтов;

    Регулировочные винты бензопилы

  • износе поршневой группы;

    Новая ЦПГ бензопилы Husqvarna 365

  • засоре топливно-воздушных каналов;
  • повреждении воздушных фильтров;

    Воздушный фильтр бензопилы с капроновой вкладкой

  • плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

  1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

  1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

  1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

  1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

  1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

  • пила не заводится и глохнет;
  • инструмент не заводится;
  • инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

  • сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
  • начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
  • вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
  • снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
  • достаем иглу;
  • если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
  • часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
  • очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
  • опору коромысла монтируем обратно на иглу;
  • отжимаем пружинку и выжимаем фиксирующий болт;
  • ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
  • верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
  • помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
  • возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
  • шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
  • вставляем 2 болта в адаптер и ставим его на место;
  • закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
  • пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Особенности бензопил Поулан

Производство бензиновых пил считается первым производством, налаженным в компании, основанной Поуланом. За свои технические характеристики эти американские пилы получили должное признание владельцев и в нашей стране.

Среди особенностей бензопил бренда Poulan можно выделить следующие:

  • применение в конструкции инструмента относительно недорогого, но качественного и надежного материала;
  • высокая гарантия безопасности работы с инструментом;
  • наличие надежного и качественно изготовленного двигателя;
  • достаточно высокая мощность, но при этом небольшой вес инструмента;
  • легкость и удобство в работе за счет мобильности;
  • многофункциональность.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

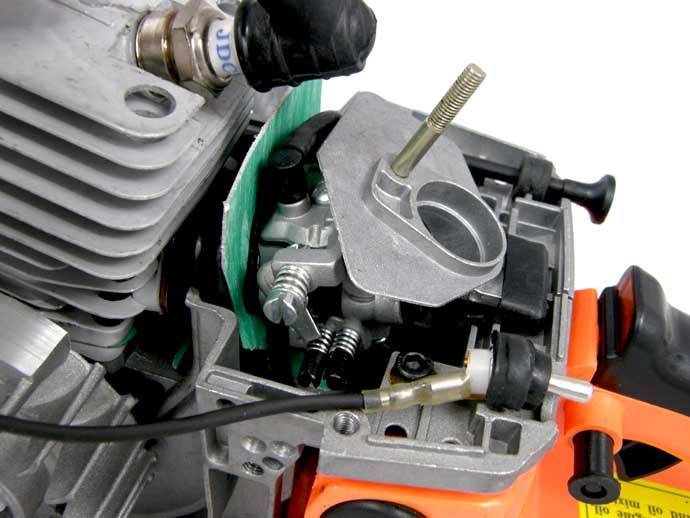

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Настройка в случае изменений в работе или условий эксплуатации бензопилы

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

  • Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
  • Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

  1. Цепь неподвижна.
  2. Звук двигателя почти как у четырехтактного.
  3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Как устроен бензопильный карбюратор?

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Устройство карбюратора:

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

  1. Поплавковая камера

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

  • при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
  • скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
  • горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
  • проходя через диффузор, воздух захватывает поступающее туда топливо;
  • образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Регулировка карбюратора

Работа силовых агрегатов основываются на топливно-масляной смеси, производящейся карбюратором в объемном соотношении 16/1.

При производстве регулировка карбюратора производится стандартно по средним параметрам, не осуществляется учет совокупности внешних факторов. Последовательность действий при настройке топливных систем бензопил разных представителей Poulan различается незначительно.

Обеспечение хорошей приемистости и стабильности оборотов холостого хода осуществляется путем приведения состава бензиново-масляной смеси к заданному соотношению за счет вращения винта качества и винта количества.

О карбюраторной регулировке пилы Поулан, о пошаговой инструкции очень подробно, наглядно и понятно рассказывают в следующем видео

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
