Как собрать перфоратор Makita 2450 пошаговая

Неисправность остановки бура при сверлении с ударом

Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом

Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола.  Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.

Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:

  • износ подшипников промвала;
  • шестерня возле пьяного подшипник может быть слизана.

Видео:

В продаже если поискать можно купить редуктор в сборе  на перфоратор и стоимость его составляет около  2000 руб.

Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито.  Как отличить поддельный перфоратор  то оригинала.

К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.

Перфоратор Фаворит является аналогом Макиты 2450

Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Неисправности переключателя

Читайте так же

В течении ознакомления с вопросом, как собрать “Макита 2450”, следует выяснить частые неисправности переключателя. Они случаются вызваны износом металлических штырей. И тогда не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать не для которого предназначена конструкция поломки посадочных выступов.

В том случае износилось резиновое кольцо, происходит незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Быть повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Есть соответствующие особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится маленький шнур (около 0,5 м). Буковкы на темных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в аннотации у реального изделия фон серый, практически белоснежный. У копии будет черный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR две тыщи четыреста 50 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Мейд in P.R.C.», т. е. «изготовлено в Китае».

«Makita 2450» содержит в себе обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отрешиться от покупки такового инструмента.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

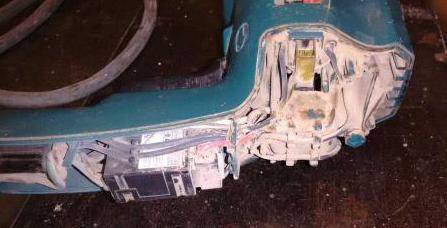

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Читать также: Когти чтобы лазить по деревьям

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

  • Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
  • Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
  • Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
  • Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
  • Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
  • Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Схема Подключения Кнопки Перфоратора

Многих юзеров электродрелей может наступает момент начать заинтересовывать вопрос, на каком уровне осуществляется подключение кнопки дрели к проводке инструмента. Возникает таковой вопрос обычно при наличии дефектов в старенькой кнопке, по причине чего требуется подключить новейшую. Далее я расскажу, как ее следует подключать — что куда втыкается.

Я не буду тут обрисовывать, как разобрать корпус электродрели, чтоб добраться до внутренностей, потому что предполагаю, что раз уж вы задались вопросом смены, то разборка корпуса именно для вас будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет думать о самостоятельной подмене чего-либо в инструменте.

Что же понадобится, сначала следует приобрести новейшую кнопку. Она должна совпадать с прежней по размерам и мощностным чертам, потому, идя за покупкой, захватите ее лично для эталона и запишите точную модель вашего инструмента.

Для ее отсоединения пригодится узкая шлицевая (ровная) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Другие провода закреплены пружинным зажимом. Для их отсоединения необходимо в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается совместно с булавкой.

Фактически приятная схема подключения показана на расположенном ниже изображении.

  • На рисунке часто встречающийся тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, имеющие болтовое крепление. Другие втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старенькому экземпляру сделать пометки, что куда крепится. Также на самом корпусе а возможно нарисована схема, почему тоже можно сориентироваться.
  • Если вы подключили конденсатор потому что написано выше, то после подсоединения проводов от вилки у вас на низу корпуса останутся только два контакта, куда необходимо вставить два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина желательна не просто, чем у 2-ух других, чтоб они могли достать до собственных зажимов. При всем этом все равно, какой провод в какой из 2-ух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, дополнительно кабели от щеток. При всем этом соединение осуществляется на искосок: провода от статора втыкаются по различные стороны в диагонально расположенные контакты; и от щеток также. Одновременно на сколько правильно Вы сможете подобрать студию, куда непосредственно будут воткнуты провода, зависит только то, в какую сторону будет крутиться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Восстановим кнопку от шлифмашинки

Такая схема подключения. Надеюсь, что у вас получится нашему клиенту остается верно подключить и дрель работает как следует.

Как разобрать кнопку перфоратора, если она сломалась — обзор ремонта

Профессиональный строительный инструмент всегда работает в экстремальных условиях, поэтому и механическая, и электрическая часть перфоратора имеет повышенный рабочий ресурс.

Как показывает практика, инструмент от таких брендов, как Макита, Бош или Интерскол редко выходит из строя в течение гарантийного срока, однако рано или поздно ломается всё.

Одним из наиболее уязвимых мест любого перфоратора считается кнопка включения с регулятором частоты вращения и переключателем реверса.

Можно выделить три типа поломки кнопки:

  1. Механическая поломка . Как правило, имеет место при падении инструмента с высоты и прочих ударах по корпусу перфоратора. Поскольку пластмасса практически не поддается склеиванию, единственным вариантом надежного ремонта станет полная замена кнопки;
  2. Прогорели контакты на кнопке . В данном случае без замены тоже не обойтись;
  3. Образовался нагар на контактах пусковой кнопки . Если сам пластмассовый корпус курка при этом не пострадал, решить проблему поможет чистка контактов.

Как проверить кнопку пуска перфоратора?

Для этого можно воспользоваться электрическим мультиметром (тестером): нужно присоединиться к концам вилки перфоратора и нажать на пусковую кнопку.

При этом нужно понимать, что проблема может быть не только в кнопке выключателя. Следует также проверить электрический кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так можно убедиться, что причина кроется именно в выключателе.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

  • делать паузы через определённые промежутки времени;
  • после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и макита 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Макита к сети проста.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Действия в разных режимах

Для сверления тумблер перемещается в соответствующую позицию. После запуска двигателя на холостом ходу присоедините форсунку к месту, где должно быть просверлено отверстие. Используйте специальный триггер, чтобы контролировать скорость сверла и насадки. Сверление происходит, когда молот переходит в другой режим. На это обычно указывает чертеж, показывающий молоток и дрель. Контроль скорости во время бурения редок.

Эта насадка закреплена под требуемым углом относительно обрабатываемой поверхности. Чтобы установить необходимое количество ударов, а также их силу, спусковой крючок нажимается с разным усилием. Эта работа, которая важна, требует определенных навыков и может не сработать сразу.

Отдельные перфораторы могут быть использованы в качестве отвертки. Требуемая информация всегда указывается в инструкции к устройству. Чтобы затянуть винты или открутить их, вам нужна специальная насадка. Может не быть специального режима отвертки, обычно используется программа сверления.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

  1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
  1. 2. Снять крышку;
  1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

  1. 1. Из него надо достать ударник поз.30;
  1. 2. Выбивается шарнир поршня поз.34;
  1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
