Критерии выбора
Потребовались транспортерные ролики конвейерные? Купить их можно с доставкой у нас. Но прежде, чем сделать покупку, определитесь, деталь с какими характеристиками вам нужна
Важно уделить внимание следующим критериям:
- Максимальный показатель производительности транспортера
- Скорость движения ленты
- Температура, влажность и иные условия окружающей среды
- Тип транспортируемого груза
- Назначение и типоразмер элементов-роликов
Предлагаемая нами продукция устойчива к высокой запыленности и повышенной влажности. Если нужно обеспечить подшипниковым узлам доп. Защиту, следует использовать в качестве дополнительной комплектации специальные резиновые манжеты. Диапазон рабочей температуры для изделий от — 40 до +40 С.
Чтобы уточнить параметры комплектующих, узнать подробнее об особенностях их использования, уточнить стоимость определенного товара, его наличие, а также сроки, в которые заказ может быть доставлен, обратитесь в наш call-центр. Сотрудник по телефону ответит на заданные вопросы. Для расчета затрат на покупку можно воспользоваться также online-калькулятором. Возможна доставка в Ростов-на-Дону, Калининград, Выборг, Екатеринбург, Краснодар, Нижний Новгород, Тюмень, Симферополь, Новосибирск, Красноярск, Воронеж, Мурманск, Архангельск, Свердловск, Нижний Тагил, Казань.
Неприводные ролики
Неприводные ролики – это альтернативное название гравитационных. По сути оба названия верно отражают функциональную суть изделий. Таким образом, можно смело утвердить, что одни от других ничем не отличаются. Изделия данного вида пользуются большим спросом по всему миру, в силу своей эффективности, простоты и надежности.
Отдельного упоминания стоят пищевые ролики, изготовленные из пищевой нержавейки, что позволяет перемещать продукцию без малейшего вреда. Именно такими роликами укомплектованы все пищевые производства.
Помимо производства роликов оборудованных внутренним подшипником мы также осуществляем изготовление роликов предназначенных для использования совместно с корпусными подшипниками (см. фото справа)
Обращаем Ваше внимание, что внешние (корпусные) подшипники в комплекте НЕ идут
Мы изготовим как стандартные ролики, так и специальные изделия под Ваши нужды. Необходимой длины и диаметра, из подходящего материала, с заглушками или без, с различными видами хвостовиков на выбор. Обращайтесь!
Принимаем заказы на токарные работы по чертежам заказчика. Работаем с НДС.
Изготовление роликов конвейерных является одним из направлений деятельности ООО «Кронос-К». Вы можете приобрести конвейерные ролики любого типа и размера. Наше предприятие предлагаем широкий ассортимент роликов для конвейеров, которые не потребуют дополнительного ухода и смазки в течении всего срока использования. Изготовление конвейерных роликов происходит строго по ГОСТам из высококачественных материалов, а потому мы заслуженно гордимся их надёжностью и повышенным ресурсом эксплуатации. Для облегчения и ускорения рабочего процесса, на промышленных предприятиях разных направлений, используют такие механизмы, как конвейеры. Они позволяют непрерывно транспортировать груз по территории предприятия, фабрики или завода на определенное расстояние. Таким образом, можно перемещать кусковые, штучные, а также сыпучие грузы. Своим малым сопротивлением вращению конвейерный ролик обязан отсутствию трущихся элементов. Для того чтобы закрепить ось, на одном из ее концов имеются лыски, а на раме — специальные пазы.
Установка конвейерных шарикоподшипниковых роликов осуществляется на рамах: сварных из стального проката или разборных из гнутых легких профилей. Гнутые профили обладают универсальными элементами и отверстиями, которые обеспечивают легкую стыковку секций, а также простую установку осей и регулировку по высоте.
Классификация конвейеров
Как ранее было отмечено, выделяют довольно большое количество различных устройств, предназначенных для транспортировки грузов. Классификация конвейеров в большинстве случаев проводится по конструктивным признаком. Наибольшее распространение получили следующие варианты исполнения:
- Ленточные устройства встречаются чаще других по причине универсальности в применении и относительно невысокой стоимости. Их предназначение заключается в транспортировке кусковых и других материалов на достаточно большое расстояние. Ключевая особенность заключается в том, что рабочая поверхность представлена натянутой многослойной лентой, на которой и проводится размещение различных грузов. Сегодня эта группа по причине огромного количества положительных признаков встречается крайне часто, однако не считается универсальным вариантом.
- Винтовые устройства основаны на принципе применения архимедового винта, зачастую устанавливаются для транспортировки сыпучих материалов на достаточно большое расстояние. Эта группа также подразделена на несколько классов, основной отличительный признак заключается в типе устанавливаемого шнека. Шнековый винтовой конвейер также весьма распространен по причине высокой эффективности и относительно невысокой стоимости.
- Инерционная группа оборудования предназначена для перемещения сыпучих и в некоторых случаях штучных изделий на небольшое расстояние. При этом линия перемещения может быть исключительно горизонтальной или наклонной. Принцип действия заключается в создании вибрации, за счет которой легкие материалы смещают свое положение.
- Пластинчатое устройство чаще всего устанавливается в производственных цехах, так как основная рабочая поверхность может выдерживать существенное воздействие, к примеру, высокую температуру. Предназначение заключается в транспортировке острых, раскаленных или абразивных деталей. Подобный автомобильный конвейер может преодолевать достаточно резкие уклоны, так как на поверхности часто создаются специальные ребра, обеспечивающие надежную фиксацию. Однако у подобного предложения есть один существенный недостаток – скорость перемещения слишком мала.
- Скребковые конвейеры характеризуются тем, что перемещение материала обеспечивается за счет его волочения по специальному желобу. Подобный вариант исполнения большое распространение получил в горнодобывающей и обрабатывающей промышленности. Установка этого варианта исполнения не возможна в том случае, если при волочении изделие будет терять свой привлекательный вид. Достоинством можно назвать достаточно высокую эффективность в применении, но есть и существенный недостаток, который связан со сложностью конструкции и отсутствием возможности ее применения в случае транспортировки хрупких грузов.
- Элеваторы являются отдельной группой конвейеров, предназначение которых заключается в непрерывной транспортировке грузов. Часто устройство применяется для вертикального перемещения материалов. Подобный ковшовой конвейер получил широкое распространение в сельском хозяйстве и горнодобывающей промышленности, является достаточно сложным устройством, требующим своевременного и профессионального обслуживания.
Приведенная выше информация указывает на то, что существует просто огромное количество различных вариантов исполнения конвейеров, выбор проводится в зависимости от области применения и других моментов.
Типы изделий
Встречаются самые различные конвейерные ролики, которые могут устанавливаться на подобном оборудовании. Основными видами назовем следующие ролики для конвейеров:
- Верхние. Они предназначены для поддержки рабочей поверхности, могут быть гладкими, футерованными и амортизирующими. Для обозначения каждого типа применяется определенный символ.

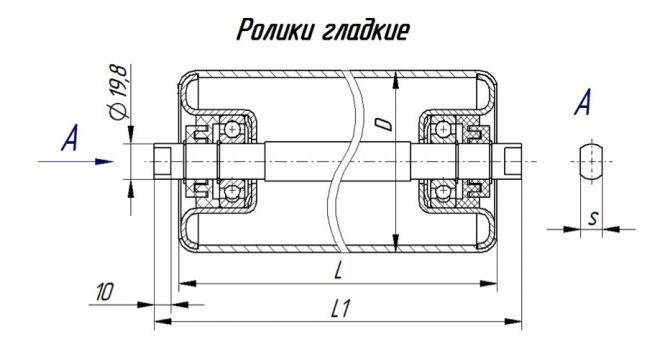

- Нижний. В эту группу входят гладкие, футерованные и дисковые варианты исполнения со сквозной и глухой лыской.

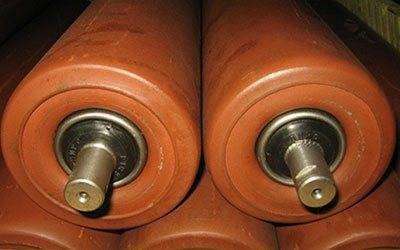

Довольно большое распространение получили резиновые ролики для конвейеров. Это связано с тем, что применяемые материалы при изготовлении характеризуются относительно невысокой стоимостью. Резина характеризуется высокими амортизирующими свойствами, за счет чего происходит эффективное гашение вибрации. В каком виде проводится выпуск изделия во многом зависит от применяемых стандартов в ГОСТ. Транспортерные конвейерные детали при этом должны обладать весьма высокой износоустойчивостью, а также определенными размерами, которые также стандартизированы в ГОСТ.

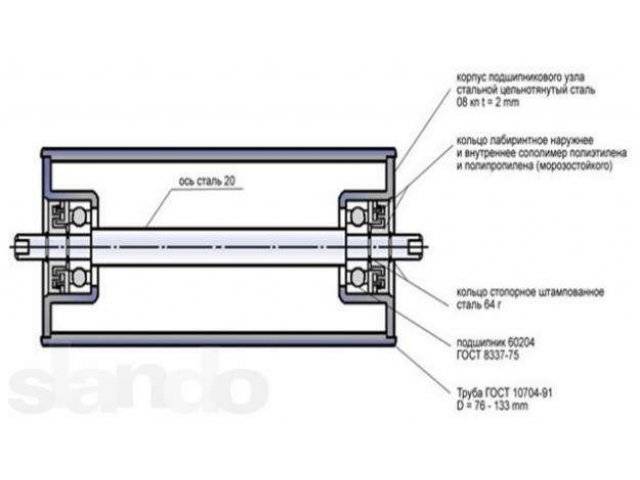

Классификация изделия также проводится по разновидности подшипниковых щек. Выделяют три типа:
- Точеный корпус, который изготовлен из стали.
- Штампованный вариант исполнения с специальным отверстием под подшипник.
- Довольно большое распространение получили корпуса, которые изготавливаются из пластмассы. Это связано с небольшим весом и стоимостью.
Также выделяют несколько различных конвейерных изделий, которые отличаются по степени точности. Примером можно назвать:
- Довольно большое распространение получили варианты исполнения нормальной стойкости. Они, как правило, изготавливаются из труб черного металла. Дополнительное обозначение при этом не проводится.
- Детали грунтового типа характеризуются тем, что по наружной поверхности наносится специальное вещество. Для обозначения применяется маркировка Гр.
- Конвейерные детали окрашенного типа характеризуются тем, что на рабочую поверхность наносится грунт и краска. Довольно большое распространение получили варианты исполнения красного типа.
- Встречаются в продаже варианты исполнения с повышенной стойкостью, которые изготавливаются из оцинкованной трубы. При этом при изготовлении боковой щеки также проводится ее оцинковка для повышения степени защиты от воздействия окружающей среды.
- Конвейерные детали с повышенной степенью износостойкости, которые могут применяться в агрессивных средах. Часто основа получается при применении нержавеющей стали. Она выдерживает воздействие повышенной влажности, на поверхности даже после длительной эксплуатации не появляется ржавчина.
Деталь следует при эксплуатации смазывать. По этому типу выделяют три различные группы:
- Индивидуальные. В этом случае в конструкцию закладывается масло, которое рассчитано на определенный срок эксплуатации изделия.
- Через масленку. Подобная конструкция рассчитана на добавление масла без разбора конструкции.
- Вариант с централизованной смазкой. Внутрь механизма подается масло по специальным трубкам. При этом есть бак, который предназначен для хранения смазывающего материала. Подобный вариант исполнения рассчитан на длительный эксплуатационный срок.
Подобная классификация должна учитываться при выборе наиболее подходящего изделия. Не стоит забывать о том, что для смазывания механизма требуется определенное смазывающее вещество, которое должно обладать определенной вязкостью и смазывающими свойствами.
Преимущества и недостатки
На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:
- Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
- Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
- Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
- Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
- Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
- Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.
Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:
Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку
Кроме этого, уделяется внимание фиксации основания. Еще важным моментом можно назвать сложность в изготовлении. Это также определяет то, что процедура обслуживания требует существенных денежных вложений
Это также определяет то, что процедура обслуживания требует существенных денежных вложений
Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.
При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции
Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик
Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.
Ленточные конвейеры: ролики и роликоопоры
- Роликоопоры нижние прямые. Их функция заключается в поддержании нижней ветви ленты.
- Роликоопоры верхние прямые. Они необходимы для нормального функционирования верхней рабочей ветви ленты. Их шаг идентичен шагу желобчатых роликоопор.

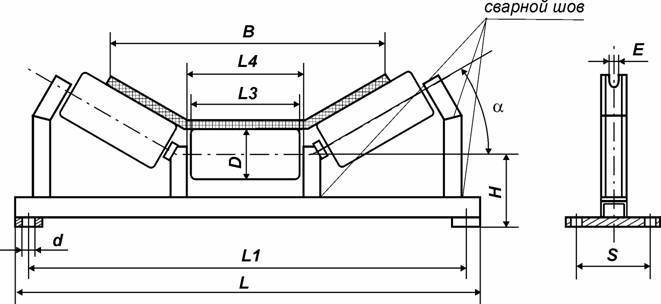

- Роликоопоры желобчатые. Роликоопоры верхние желобчатые не имеют футеровки, поэтому считаются рядовыми.
- Роликоопоры дефлекторные нижние для плоской ленты. Они применяются на секциях средней части конвейера с шагом от 10 до15 м.
В зависимости от допустимых нагрузок, ролики могут иметь различные типоразмеры для одной и той же ширины ленты. Соответственно выбор диаметра роликов напрямую связан со степенью нагрузки на ленту. При этом все желобчатые роликоопоры имеют определенный угол наклона. Он может быть 30, 20 и 10 градусов.
Обозначение и размеры
Ролики конвейерные ГОСТ 22646-77 изготавливаются следующих размеров:
| Диаметр, мм | Длина, мм |
| 50 (51), 57 | 100, 150, 160, 195, 200, 245, 250, 300, 310, 315, 350, 380, 400, 430, 450, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1100, 1150, 1250, 1350 |
| 60 (63,5) | 100, 150, 160, 195, 200, 245, 250, 300, 310, 315, 350, 380, 400, 430, 450, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1100, 1150, 1250, 1350 |
| 76, 89 | 160, 195, 200, 245, 250, 310, 315, 350, 380, 400, 430, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1150, 1350, 1400, 1600 |
| 102, 108 | 160, 195, 200, 245, 250, 310, 315, 350, 380, 400, 430, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1150, 1350, 1400, 1600, 1800, 2000 |
| 114, 127, 133 | 250, 310, 315, 350, 380, 400, 430, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1150, 1350, 1400, 1500, 1600, 1800, 2000, 2200 |
| 152, 159, 168, 178, 194, 219 | 310, 315, 350, 380, 400, 430, 460, 465, 500, 530, 550, 600, 650, 670, 700, 750, 800, 850, 900, 950, 1000, 1150, 1350, 1400, 1500, 1600, 1800, 2000, 2200, 2400 |

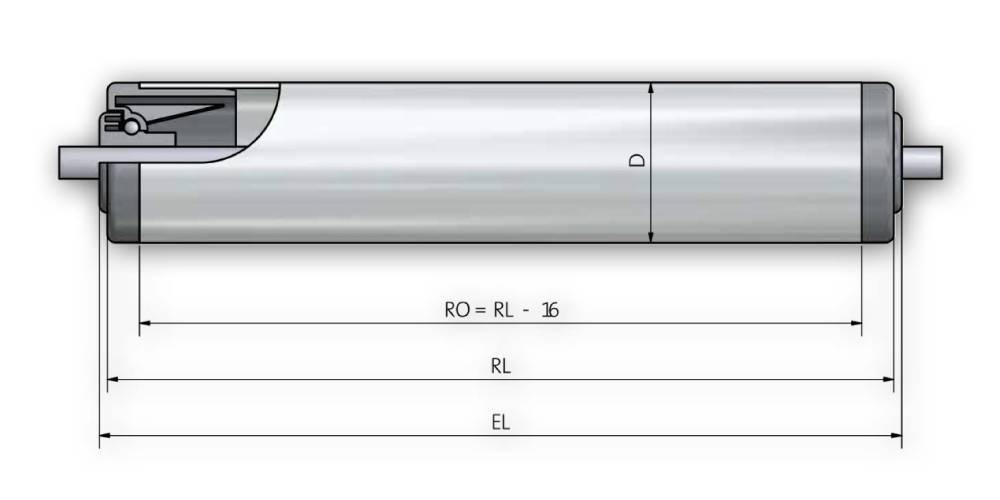

Длина ролика транспортерного определяется по длине обечайки.
Пример условного обозначения: Ролик конвейерный ГЛ-102х380-12х18 ГОСТ 22646-77Ролик транспортерный гладкий с глухой лыской,диаметром 102 мм, длиной 380 мм,ширина лыски 12 мм, толщина вала в месте лысок 18 мм.
Наше производственное оборудование позволяет изготовить конвейерные ролики нестандартных размеров по эскизам и чертежам заказчика.
Ролики транспортерные (ролики конвейерные) купить на выгодных условиях можно в нашей компании, у нас в широком ассортименте представлены изделия различных типов и размеров. Для оформления заказа необходимо заполнить опросный лист.
Источник
Натяжные станции
Транспортировка пластин осуществляется за счет цепи. При этом соединение проводится при применении специальных деталей.
Натяжная станция состоит из следующих элементов:
- Рамы.
- Вала.
- Приводной звездочки.
- Подшипника.
Передача усилия осуществляется за счет зацепления. Принцип работы следующий:
Вращение создается за счет электрического двигателя. Он характеризуется довольно большим количеством различных особенностей, к примеру, мощностью и количеством оборотов. В качестве промежуточного элемента устанавливается редуктор. Он снижает количество оборотов и существенно повышает тягу. В некоторых случаях проводится установка дополнительной ременной или цепной передачи
Ременная позволяет исключить вероятность превышения допустимого порога передаваемого усилия
При настройке натяжной станции уделяется внимание тому, чтобы цепь в местах перегиба проходила с наименьшим натяжением. Этот момент позволяет снизить степень износа изделия
Если трасса характеризуется высокой сложностью, то место установки привода выбирается в соответствии с проведенными расчетами. Слишком большая протяженность трассы пластинчатого конвейера определяет то, что избежать сильное натяжение цепи практически невозможно
Именно поэтому проводится установка нескольких двигателей, которые позволяют исключить вероятность разрыва изделия.
В большинстве случаев на пластинчатых конвейерах промышленного предназначения проводится установка привода в головной части конструкции. При этом плавное регулирование скорости осуществляется за счет установки специального вариатора. Обратное движение пластин исключается за счет установки специального тормоза.
Типы изделий
Встречаются самые различные конвейерные ролики, которые могут устанавливаться на подобном оборудовании. Основными видами назовем следующие ролики для конвейеров:
- Верхние. Они предназначены для поддержки рабочей поверхности, могут быть гладкими, футерованными и амортизирующими. Для обозначения каждого типа применяется определенный символ.
- Нижний. В эту группу входят гладкие, футерованные и дисковые варианты исполнения со сквозной и глухой лыской.
Довольно большое распространение получили резиновые ролики для конвейеров. Это связано с тем, что применяемые материалы при изготовлении характеризуются относительно невысокой стоимостью. Резина характеризуется высокими амортизирующими свойствами, за счет чего происходит эффективное гашение вибрации. В каком виде проводится выпуск изделия во многом зависит от применяемых стандартов в ГОСТ. Транспортерные конвейерные детали при этом должны обладать весьма высокой износоустойчивостью, а также определенными размерами, которые также стандартизированы в ГОСТ.
Классификация изделия также проводится по разновидности подшипниковых щек. Выделяют три типа:
- Точеный корпус, который изготовлен из стали.
- Штампованный вариант исполнения с специальным отверстием под подшипник.
- Довольно большое распространение получили корпуса, которые изготавливаются из пластмассы. Это связано с небольшим весом и стоимостью.
Также выделяют несколько различных конвейерных изделий, которые отличаются по степени точности. Примером можно назвать:
- Довольно большое распространение получили варианты исполнения нормальной стойкости. Они, как правило, изготавливаются из труб черного металла. Дополнительное обозначение при этом не проводится.
- Детали грунтового типа характеризуются тем, что по наружной поверхности наносится специальное вещество. Для обозначения применяется маркировка Гр.
- Конвейерные детали окрашенного типа характеризуются тем, что на рабочую поверхность наносится грунт и краска. Довольно большое распространение получили варианты исполнения красного типа.
- Встречаются в продаже варианты исполнения с повышенной стойкостью, которые изготавливаются из оцинкованной трубы. При этом при изготовлении боковой щеки также проводится ее оцинковка для повышения степени защиты от воздействия окружающей среды.
- Конвейерные детали с повышенной степенью износостойкости, которые могут применяться в агрессивных средах. Часто основа получается при применении нержавеющей стали. Она выдерживает воздействие повышенной влажности, на поверхности даже после длительной эксплуатации не появляется ржавчина.
Деталь следует при эксплуатации смазывать. По этому типу выделяют три различные группы:
- Индивидуальные. В этом случае в конструкцию закладывается масло, которое рассчитано на определенный срок эксплуатации изделия.
- Через масленку. Подобная конструкция рассчитана на добавление масла без разбора конструкции.
- Вариант с централизованной смазкой. Внутрь механизма подается масло по специальным трубкам. При этом есть бак, который предназначен для хранения смазывающего материала. Подобный вариант исполнения рассчитан на длительный эксплуатационный срок.
Подобная классификация должна учитываться при выборе наиболее подходящего изделия. Не стоит забывать о том, что для смазывания механизма требуется определенное смазывающее вещество, которое должно обладать определенной вязкостью и смазывающими свойствами.
Плюсы и минусы
В течении долгого периода использовались исключительно ленточные варианты выполнения. Пластинчатые устройства отличаются очень большим кол-во положительных качеств и минусов. К положительным качествам можно отнести следующее:
- Большая степень приспособленности к перевозке горячих, острокромочных, крупнокусковых и прочих грузов, которые могут оказаться причиной повреждения поверхности. Данный момент определил большое распространение устройства в промышленности и многих остальных областях. Железная секционная лента выдержит влияние внешней среды, при падении грунта или иного сыпучего грунта на поверхности не появляется недостатков.
- Использование металла дает возможность проводить перевозку груза при больших и малых температурах. Конкретно данный момент позволил использовать конвейеры для перевозки горячих заготовок в машиностроительной и другой промышленности.
- Особенности конструкции дают возможность создавать? пластинчатые конвейеры наклонного и прочего типа. Огромную популярность получили собственно горизонтальные устройства, но как правило ставятся и наклонные, которые дают возможность подымать груз на конкретную высоту.
- Большая степень продуктивности также относится к важным плюсом пластинчатого конвейера. Она достигается за счёт установки электродвигателя, редуктора и остальных механизмов.
- Есть возможность применять настил со особыми элементами крепления для перевозки самых разных грузов. Примером можно назвать борты, а еще поперечные пластины.
- Можно проводить загрузку конкретно из бункера, благодаря чему увеличивается результативность.
Есть и несколько серьёзных недостатков, которые тоже должны предусматриваться. Примером можно назвать следующее:
Использование металла при изготовлении важных элементов определяет то, что вес конструкции значительно увеличивается. Собственно поэтому необходимо проводить установку механизма на специальном основании, какое будет рассчитано на большую нагрузку
По мимо этого, уделяют внимание фиксации основания.
Еще принципиальным моментом можно назвать сложность в изготовлении. Это также определяет то, что процедура обслуживания просит значительных вложений денег
Кое-какие детали нельзя отыскать в продаже, их изготовление проходит под заказ.
Большая цена ходовой части также связана с использование металла и прочих аналогичных материалов во время изготовления конструкции. Собственно поэтому установка проходит в случае, когда нужны очень большие эксплуатационные характеристики.
Низкая скорость транспортировки. Данное свойство вместе с тем можно назвать преимуществом и минусом, так как значительно уменьшается критерий эффективности. Скорость перемещения уменьшается благодаря уменьшению количества оборотов, для чего ставится редуктор. Он может уменьшать численность оборотов во много раз.
Усложнение эксплуатации из-за причины установки немалого количества соединений на шарнирах. Аналогичные конструктивные детали отличаются относительно высокой сложностью. Слишком большая нагрузка и работа без соответствующего обслуживания может привести к серьезным дефектам.
За устройством необходимо проводить регулярный уход и наблюдение, так как небольшие изъяны в течение долгого периода могут оказаться причиной выхода всего устройства из строя. По мимо этого, проходит периодическая проверка силе натяжки цепи, которая и в ответе за передачу усилия.
Высокая сложность замены катков и иных элементов. Собственно поэтому обслуживание должен проводить исключительно мастер, который знает все характерности устройства.
Из-за большой массы важных элементов появляется значительное сопротивление движению. Собственно поэтому оказывается значительная нагрузка на электро двигатель и переходный компонент.
При подборе пластинчатого конвейера необходимо выделять внимание всем преимуществам и минусам. Связывают это с тем, что в большинстве случаев лучше выполнить установку ленточной конструкции
По мимо этого, конструкция для перевозки отличается внушительным количеством разных свойств.
