Кромкообрезной станок предназначен для снятия кромки с поверхности деревянных брусков и досок. Эту операцию можно делать на обыкновенной ленточной пиле. Но при этом сложно добиться точности обработки и создания изделия с требуемыми параметрами геометрии.
Различные решения в конструкции станка
В зависимости от целевого назначения, места установки кромкообрезной деревообрабатывающий станок может сочетать в себе такие конструктивные решения:
- двигатель внутреннего сгорания или электрический;
- каретка с режущими элементами приводится в движение автоматически/вручную;
- число пил, делающих одновременный рез (1, 2, 3…).
Общими для кромкообрезного станка являются рама с направляющими для передвижения каретки, зажимами – фиксаторами для заготовки, блок управления, в дополнительной комплектации — лазерная линейка, упрощающая операции по позиционированию.
Модели для промышленного производства отличаются автоматическим устройством подачи древесины под неподвижную каретку. Их снабжают системами удаления опилок, пыли, отходов.
Особенности работы
Если на кромкообрезной станок установлен однопильный узел, то обрезают сначала одну сторону доски, а вторую – обратным ходом. Такой вариант пригоден при малых объемах переработки. Сократить время и затраты может станок кромкообрезной многопильный, имеющий, при необходимости, до 14 одновременно работающих пил. Раскрой выполняется за 1 проход каретки.
Дисковые пилы на кромкообрезной станок тайга устанавливаются с вращением в противоположные стороны.
Регулируют двухпильный (и более) кромкообрезной станок, выставляя зазор между режущими дисками, вручную. Более поздние модели двухпильных кромкообрезных станков оснащены электронным управлением, механически перенастраивать станок своими руками нет необходимости. Скорость вращения меняется переключателем, применяется лазерная линейка для точного расположения доски на столе.
Принцип обрезки кромки
Обслуживание этого вида оборудования при их работе производят 2 человека.
Как изготовить ручной станок
Самостоятельно сделать кромкообрезной станок можно после некоторой предварительной подготовки. Необходимо определить основные параметры будущего оборудования, разработать чертежи кромкообрезного станка, предусмотреть основную и вспомогательную оснастку. Полезно учесть технические решения стандартных аналогов известных производителей. Каждый самодельный вариант находит более широкое применение, если унифицирован по сырью, продукции.
Исходными данными могут послужить технические характеристики установок тайга:
- двигатель мощностью от 5,5 квт у однопильного к1 до 15 квт у двухпильного к-2м;
- дисковые пилы ø 450 – 500 мм;
- частота вращения – 3000 об/мин;
- регулируемое расстояния между пил 50 – 340 мм;
- глубина пропила 85 – 105 мм;
- допустимый габарит досок 6,5 × 0,6 м.
Станина для размещения заготовки сваривается из швеллера под габарит заготовок внутри прохода режущего органа. Главный критерий – устойчивость, отсутствие вибраций при работе. Высота 1 м. По продольным сторонам навариваются направляющие для роликов каретки.
Самодельный агрегат лучше делать с подвижным пильным узлом. Это позволит контролировать скорость подачи и качество реза, уменьшит брак.
Подвижную часть собираем из 2х П-образных стоек, соединенных перекладиной. Это каркас для навески кромкообрезных пил с приводом.
Чистоту реза можно повысить, установив повышающую передачу до 5000 об/мин. Двигатель на самодельный режущий узел берут от 4 кВт (однопильный) и выше, Ø диска у кромкообрезного станка однопильного – от 250 мм.
, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Кромкообрезные станки: двухпильные, однопильные
Любое деревообрабатывающее предприятие от малого до большого сталкивается с проблемой большого количества отходов при обработке бревен. Пилорамный станок производит грубую обрезку бревна, обрезая его до бруса с квадратным сечением, а затем, в случае необходимости, распуская на бруски или обрезную доску нужных размеров. Производить обработку скругленных отходов на пилораме не рационально.
Кромкообрезной станок по дереву
Однако эти отходы могут приносить много пользы и дополнительную прибыль. Из них изготавливается обрезная доска небольшой толщины, штапик и много других полезных изделий. Именно для этого на каждом деревообрабатывающем предприятии устанавливают кромкообрезной станок.
Устройство станка
Особенностью конструкции данной техники является выполнение ею трех операций – окончательной отделки, нанесение пленки декорирующего материала и приклеивания его к основе детали. При этом оборудование должно обеспечивать не только отсутствие радиального биения выглаживающей фрезы, но и достаточно прочный прижим клеящей ленты. Для этого применяются специальные термические клеи, физико-механические свойства которых определяются температурой. Динамика образования и качество кромки определяется строгим соблюдением температурного режима и технологии приклеивания.
Схема кромочника зависит от следующих факторов:
- Вида материала.
- Толщины.
- Формы (полоса или лента).
- Габаритных размеров и конфигурации кромки.
- Материала и высоты основной детали.
Для производства кромки в составе кромкооблицовочного станка необходимо сделать следующие узлы:
- Кассета для подачи ленты;
- Направляющие и подающие ролики;
- Отрезной нож;
- Ванна с клеевым раствором;
- Опорный ролик.
- Прижимное устройство.
Рабочий цикл формирования кромки включает в себя подачу роликами клеящей ленты, ее отрезку (с необходимым припуском) скошенными ножами, нанесение клея на поверхность кромки, прижим к ней ленты и последующее высушивание зоны склеивания.
В станке, сборку которого предстоит проводить своими руками, желательно предусмотреть также фрезерный модуль, при помощи которого будут удаляться свесы использованного облицовочного материала.
Изготовление такого оборудования своими руками сложно. Для многих подходящим выходом из ситуации станет сборка станка с ручной подачей кромочных материалов. Для такого станка необходимо сделать стол из толстого текстолита, где будут монтироваться бобина с клеящей лентой и подающими роликами, разрезающие ножи, прижим и торцовочная головка. Если предусмотреть стол на клиноподобном основании, то установку можно использовать для фигурных кромок, составляющих с исходной поверхностью детали угол, отличный от 900. Придется также использовать для облицовки только рулонный сортамент кромочного материала с уже нанесенной полоской клеевого состава.
Последовательность изготовления и сборки кромочника
В качестве устройства для подогрева поверхности пленки подойдет любой мощный ( не менее 850 Вт) фен, а для привода прижимных и подающих роликов обычно используют ручной инструмент – электродрель или универсальную шлифовальную машину. Для механизма привода передвижения заготовки по столу можно применить кривошипно-шатунный механизм как одну из запчастей от ножной швейной машины.
Сложнее всего изготовить механизм отрезания ленты. Конечно, можно ориентироваться на определенную ширину кромки, согласуя с ней размеры ленты, так и поступают при ограниченных объемах использования устройства. В более сложных ситуациях придется подобрать подходящий по характеристикам и схеме зубчатый редуктор, выходной вал которого присоединяется к валу привода перемещения. В этом случае рез ленты будет происходить синхронно с ее перемещением, что обеспечит более качественное разделение материала.
Высоту верстака, на котором предстоит установка станины кромочника, необходимо согласовать с габаритами ножного привода механизма подачи.
При описанной компоновке оператору необходимо включить фен (он должен предварительно прогреться до необходимой температуры), заправить начальный конец ленты в подающие ролики, подать заготовку в зону кромкообразования, вручную прижать ленту к заготовке, подвести фен в нужное место, и выдержать стык до полной готовности. Затем включить фрезерную головку, смонтированную на шпинделе дрели, и обрезать остатки клеящего материала.
Поскольку в кромкооблицовочном станке своими руками применяется приводная электрическая техника, при его применении следует использовать элементарные правила безопасности:
- Не направлять струю воздуха из фена на токопроводящие кабели;
- Не допускать попадания частиц от свесов на подвижные части наклонных ножей;
- Своевременно отключать фрезерный модуль, учитывая, что бытовые дрели не имеют тормоза экстренной остановки привода;
- Соотносить размеры, указанные на чертежах, с собственными потребностями.
Как и любой самодельный инструмент, готовый кромочник необходимо проверить по фактическим параметрам движения всех модулей, и только после этого своими силами выполнить пробное кромкование.
Станок кромкообрезной своими руками
» Станок » Станок кромкообрезной своими руками
Кромкообрезной станок предназначен для снятия кромки с поверхности деревянных брусков и досок. Эту операцию можно делать на обыкновенной ленточной пиле. Но при этом сложно добиться точности обработки и создания изделия с требуемыми параметрами геометрии.
Конструкция кромкообрезного станка

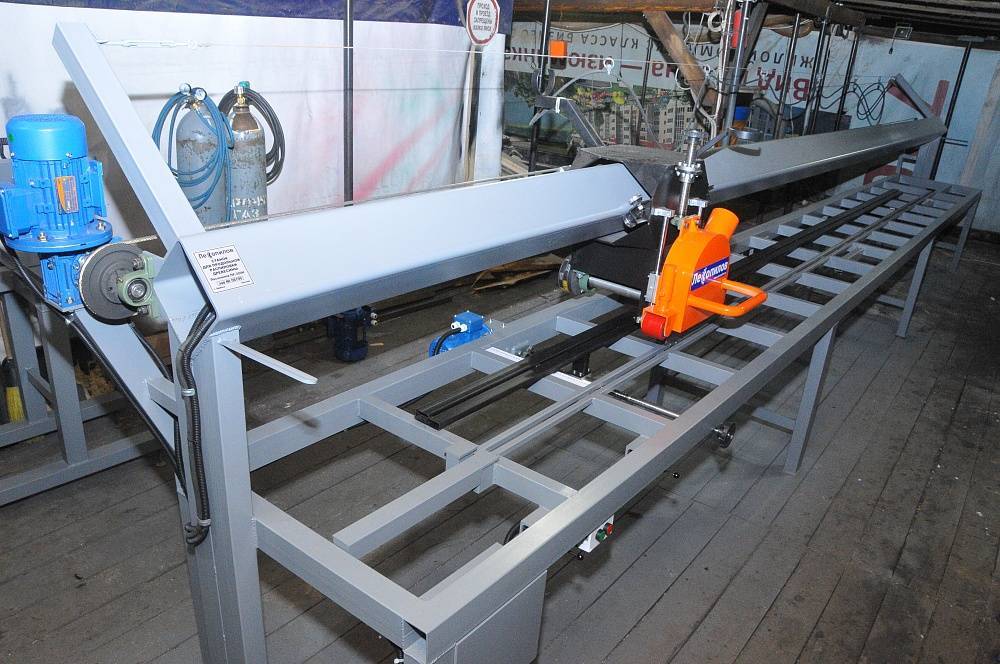

Кромкообрезной станок с двумя пилами
Прежде чем начать делать кромочник своими руками необходимо ознакомиться со спецификой его компоновки и конструкции. Это деревообрабатывающее оборудование является обязательным для комплектации специализированных производственных линий и предназначено для предварительной обработки пиломатериалов перед их шлифовкой.
Кромкообрезные станки имеют стандартную комплектацию. Они состоят из рамы, которая выполняет две функции. На ней располагаются механизмы для распиловки, а также она может служить конвейером для подачи заготовок. Альтернативным вариантом является жесткая фиксация деревянной детали на поверхности рабочей рамы.
В зависимости от конструктивных особенностей различают следующие типы деревообрабатывающих кромкообрезных станков:
- способ подачи материалов – ручной, автоматически или полуавтоматический. Ручные модели отличаются простотой конструкции, но при этом имеют небольшой показатель производительности. Они являются оптимальным вариантом для самостоятельного изготовления;
- по количеству пильных дисков – одно и двухпильные. Первые предназначены для односторонней обработки и используются крайне редко. Оптимальный результат достигается после применения двухпильных моделей, так как обрезка происходит одновременно по двум краям заготовки;
- подвижная или стационарная каретка с пильными дисками. Для изготовления самодельного деревообрабатывающего оборудования рекомендуется делать подкожную каретку. Это позволит контролировать процесс обработки. Но заводские модели делаются с неподвижной кареткой. Это способствует повышению производительности.
Дополнительно в ручном деревообрабатывающем станке можно предусмотреть систему удаления продуктов реза — стружки и древесной пыли. Для этого можно использовать стандартный стружкопылесос или его аналог.
Оптимальная мощность силовой установки должна составлять от 4 кВт и более. Это необходимо для одновременной обработки заготовок с помощью ручного двухпильного деревообрабатывающего станка.
Рекомендации по самостоятельному изготовлению
Общая схема кромкообрезного станка
На первом этапе необходимо составить схему конструкции оборудования. Она должна включать точный чертеж, на котором указывается расположение и основные характеристики составляющих элементов. Без этого сделать качественный и надежный кромкообрезной станок будет невозможно.
Оптимальным вариантом для самостоятельного изготовления будет конструкция с подвижной кареткой. Для ее реализации можно использовать двухпильный или четырехпильный режущий блок, управляемый ручным механизмом. Последние кромкообрезные станки будут способны за один проход формировать две заготовки. Но при этом для их работы потребуется мощная силовая установка.
Конструктивные элементы ручного деревообрабатывающего оборудования:
- опорная рама. На ней будет фиксироваться заготовка. Ее лучше всего сделать сварную из профильных труб квадратного сечения. Верхние будут предназначены для перемещения каретки. Между боковыми станками крепятся роликовые направляющие. С их помощью можно подавать заготовки с большой массой. Для фиксации деревянных деталей можно использовать струбцины или устройства, аналогичные им;
- подвижная каретка. На ней устанавливают силовой агрегат, который соединяется с приводным валом с помощью ременной передачи. Для монтажа дисков следует изготовить специальный вал с возможностью изменения положения дисков. Перемещение каретки по направляющим рамы осуществляется с помощью колес.
Дополнительно следует предусмотреть подъемный блок для регулировки глубины пропила. Таким образом можно значительно увеличить максимальную толщину заготовки.
Блок управления должен располагаться в боковой части оборудования. Для повышения безопасности эксплуатации деревообрабатывающего станка необходимо на каретку установить щиток. Так можно избежать попадание стружки в электродвигатель.
Как сделать станок своими руками?
Двухпильное устройство вряд ли получится создать собственноручно. Да он и не нужен для бытового использования. Для любительской мастерской вполне подойдет самодельный однопильный кромкообрезной станок. Создание подобного устройства получится довольно дорогим. Для того, чтобы создать кромкообрезной станок, вам понадобится:
- металлические трубы, швеллеры и уголки
- электрический мотор
- валы, например, от сельхозтехники
- дисковая пила
- инструменты для работы с металлом, такие как болгарка, дрель, сварочный аппарат
- соединительные элементы — болты, гайки, стяжки.
Первым делом необходимо создать крепкую, надежную, устойчивую станину. Некачественная станина станет причиной появления вибраций, вследствие чего появляются кривые пропилы и портится пила. Лучше всего создать станину из металлических швеллеров. К сваренной из них раме необходимо приварить ножки. После этого стоит к верху рамы по продольным сторонам приварить уголки и сделать паз для монтажа валов, по которым будет двигаться режущая каретка.
В форме буквы «П» нужно сварить металлические швеллера для формирования каретки. Далее нужно приварить поперечную перекладину, по которой будет двигаться пила. Следующим этапом является монтаж силового агрегата. Его выбирать нужно очень ответственно. Если вы решили использовать дисковую пилу диаметром 250 мм, то вам нужно купить мотор, которые сможет обеспечить скорость вращения не менее 5000 оборотов в минуту.
После этого укрепите мотор на станине таким образом, чтобы он вращал пилу в параллельном направлении к продольным осям станины.
В процессе создания агрегата соблюдайте все правила безопасности и не забывайте об индивидуальной защите.
Работа кромкообрезного станка
Владелец каждого деревообрабатывающего предприятия пытается минимизировать отходы производства для максимально рационального использования древесины.
Зачастую, в пилорамных цехах ставят устройства отечественного производства, типа ЦОД 450, Тайга, Кедр и другие. В небольших мастерских чаще всего применяют станки, созданные собственноручно из подручных материалов.
Такие станки дают возможность осуществить обрезку скругленных крав шалевки и горбылей для получения обрезной доски. Кроме этого, при помощи кромкообрезного станка можно распустить доски на бруски и заготовки толщиной от 5 мм. Получаемые таким образом материалы применяют в строительной отрасли, а также для декорирования помещений и создания мебели.
Принцип работы однопильного, двухпильного или многопильного станка одинаков. На станину кладут деревянную заготовку, вдоль которой двигается одна или несколько дисковых пил. Каретку, на которой вращаются пилы, двигает оператор станка вручную или при помощи автоматической системы.
Однопильному станку, типа ЦОД 450, потребуется два прохода, чтобы обрезать кромку с обоих сторон. Чаще всего, подобные станки устроены таким образом, чтобы обрезку можно было осуществлять движением каретки в обе стороны.
Станок кромкообрезной двухпильный устроен таким образом, что дисковые пилы вращаются в разных направлениях, осуществляя обрезку одновременно с двух сторон, вследствие чего повышается производительность труда.
Многопильные устройства нужны для распиловки деревянных заготовок на бруски или доски нужных размеров. На подобных станках могут одновременно и параллельно до 14 дисковых пил.
В двухпильном и многопильном кромкообрезных станках, типа ЦОД 450 или Тайга, можно регулировать расстояние между пилами. Эта процедура на устаревших моделях выполняется механически, руками оператора. Современные распиловочные устройства для древесины имеют электронное управление, которое позволяет автоматически расставить пилы в нужном положении с точностью до миллиметра. Помимо этого, в подобных моделях имеется лазерная линейка для выставления заготовок и функция переключения скоростей вращения пил.
О том, как работает кромкообрезной станок, видео расскажет более подробно.
На российском рынке продаются кромкообрезные станки разных модификаций отечественного производства. Существенная разница в цене обусловлена качеством и функционалом устройств. Можно приобрести и импортные варианты. Но их цена существенно выше.
Самые популярные однопильные станки – это марки «Кедр» и «Тайга». Из двухпильных станков наибольшей популярностью пользуются модели ЦОД 450, Тайга К2М, Авангард.
Принцип работы устройства
Для наклеивания применяется лента, широта которой больше высоты элемента на 2−5 мм. Это производится для точного закрытия кромки. Как правило, уже после приклеивания остаются так именуемые свесы, какие обозначают с двух краёв. Для того чтобы их удалить, применяется фрезеровочный модуль, какой срезает облицовку, выходящую за границы детали.
Обычно механизм наделён скоростным приводом с 12 тысячами витков в минуту, чтобы не повредить плоскость. В модуле, кроме того, учтены ограниченные ролики для правильной установки заготовки. Узел наделён 2-мя фрезами с приводами, его настраивают в необходимую вышину детали. Для того чтобы деликатно настроить модуль и закрепить его, задействуется система перемещения с передачей «винт — гайка».
После обрезания ножом лента приклеивается к кромке. Для того чтобы его исключить, следует применять торцовочный модуль, система которого может быть различной. Наиболее простой вид предполагает собою круглую пилу, что имеет отвесное перемещение и оборудуется приводом с небольшой мощностью.
По особой команде эта электропила выходит в рабочую сферу кромочного станка и отпиливает лишний участок облицовки. Этот принцип способен функционировать только в станках с ручной подачей. В случае если доставка механизирована, торцовый модуль наиболее сложный. Электропила с приводом вводится согласно инструкции к станку на каретке, что имеет 2 коротких направления: первый на подачу пилы для ликвидации припуска ленты, а 2-й для ровной быстроты подачи заготовки. Кромкооблицовочный электростанок может дополняться большим количеством многофункциональных элементов.
Кромочные приборы с ручной подачей задействуются не только лишь в домашних обстоятельствах либо мастерских. Даже крупные мебельные фирмы имеют это приспособление для стремительного ремонта и облицовки эксклюзивных заготовок, малых партий деталей.
Благодаря присутствию процессоров, контролеров, приборы с ручной подачей детали считаются весьма удобными и простыми в управлении. Главные процессы в период работы — это темп подачи, автоматизированный контроль температуры, а, кроме того, длина приклеиваемого материала.
Читать также: Холодная сварка ермак отзывы
Агрегат с ручной подачей функционирует с материалом до 3 мм, потребляет около 2 кВт электроэнергии, захватывает зону до 2−3 кв. метров, обслуживается одним пользователем и удерживает темп подачи детали 6 метров в минуту. Чтобы системы станка имели возможность работать, подключается система под давлением 0,6 мПа сжатого воздуха.
Обычно станок сначала тестируется, при этом контролируется безопасность клеевого шва и степень адгезии клея. Для выполнения теста, возможно, применять бесцветную ПВХ-плёнку, что даёт возможность наблюдать за распределением клеевого состава после сжатия и полимеризации. Если рабочая смена изменяется, рекомендуется, кроме того, осуществлять тесты для предотвращения появления скрытого нарушения.
Весь разрезающий механизм хорошо оттачивается. Это относится к ножикам и фрезам. Не забудьте регулярно чистить клеевую ванночку.
Кромкооблицовочный агрегат может иметь ограждение и маркировку подогреваемых плоскостей. Станина приспособления должна иметь заземление. Приспособление следует подсоединить к системе аспирации, так как нагреваемый суперклей может выделять ядовитые вещества, какие представляют опасность для здоровья.
Подобное приспособление не потребует какой-либо сложной настройки. Следует откорректировать температуру нагревания, грамотно установить частоты вращения роликов, какие наносят суперклей, и скорость подачи
Весьма важно, чтобы при нанесении объем клея оптимально соответствовал нужным условиям. В случае если его не будет хватать, может затеряться прочность взаимосвязи между использованным материалом и заготовкой
Излишек клея приведёт к получению лишнего количества на плоскость и возникновению грязи.
Двигатель
При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.
Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.
Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.
Виды кромочных станков
Промышленность выпускает различные кромочные станки, отличающиеся по ряду характеристик
Выбирая модель для собственной мастерской, стоит обратить внимание на ряд специфических особенностей того или иного устройства. Прежде всего, устройства разделяют по исполнению на ручные и стационарные
Отличие очевидно – ручной инструмент держат в руках, двигая его вдоль торца заготовки. В ходе движения кромочный (кромкооблицовочный, как его еще называют) станок подготавливает ленту, клеит ее и прижимает к торцу плиты. Стационарный станок устанавливается неподвижно, обрабатываемые детали укладывают на столешницу и двигают вдоль рабочего модуля.
Обратите внимание! Стационарные станки отличаются типом подачи заготовки. Различают устройства с ручной подачей и полностью автоматические
Станки с ручной подачей имеют небольшие габариты и могут работать с криволинейными заготовками. Автоматические не требуют присутствия оператора, но обрабатывают только прямолинейные кромки.
Также стационарные устройства можно классифицировать по степени сложности. Выделяют три категории:
- простой станок;
- устройство средней сложности с функцией резки;
- профессиональное кромочное устройство.
Простые станки умеют только клеить кромку, чаще всего для этого используется лента из ПВХ с уже нанесенным клеевым составом. Последующая обрезка и выравнивание выполняется вручную. Станки средней сложности, помимо оклейки, срезают лишний материал. Что касается профессиональных устройств, то они способны создавать идеально выровненную поверхность, часто с полировкой.
