Тип хвостовика
Форма вставляемой в лобзик части пилки – хвостовика – определяет способ зажима ее в инструменте.
Повсеместно распространены пилки с хвостовой частью, напоминающей букву Т. Они пригодны для большинства современных моделей лобзиков по дереву, таких как инструменты, разработанные фирмой BOSCH, законодателем мод в этой области. На жаргоне они называются «европейским типом».
В американских моделях (DeWalt, Black&Decker) используются пилки, у которых хвостовая часть заканчивается полукруглым вырезом, напоминающим букву U. Такие хвостовики подходят под все зажимы с колодкой или винтом. На жаргоне – «американский тип».
До сих пор встречаются специальные хвостовики фирмы Makita и Т-образные «бошевские», но с двумя упорами. Подходят они только к старым моделям лобзиков этих фирм и, скорее, являются раритетами.
Пилки
На рынке присутствует несколько видов пилок, которые разделяются, в зависимости от особенностей работы с ними.
| Название пилки | Краткое описание |
| Стандартные или Standard tooth | Зубья обладают одинаковым размером и равнонаправлены друг от друга. Используются для выполнения большинства задач. |
| Реверсные или Reverse Skip-tooth | Некоторые зубья у этого полотна направлены вверх. Это позволяет резать дерево при обратном его движении. Таким образом, сколы с обратной стороны почти отсутствуют, поэтому обрабатывать древесину легче. |
| С пропущенным зубом или Skip tooth Blades | Такие пилки необходимы, чтобы снизить риск заклинивания ручного лобзика и избежать сильного нагрева самого полотна. Также опилки лучше удаляются, что способствует получению более гладкой поверхности. |
| Со сдвоенными зубьями или Double tooth Blades | Предназначен для аккуратного распиливания, обеспечивается чистый срез, без сколов и повреждений. |
| Американский зуб или American tooth | В этом случае можно получить практически идеально гладкий срез. Пилка почти не греется и хорошо удаляет опилки. |
| Спиральные | Требуются для аккуратной резьбы, также удобно использовать, потому что нет необходимости поворачивать изделие, зубцы находятся с двух сторон. |
Каким стационарным лобзиком пользуетесь Вы?
БытовымПрофессиональным
Также их можно разделить на:
Длина полотна последних не превышает 1,35 мм, поэтому с ними нужно работать осторожно. При чрезмерном натяжении они могут ломаться
Но это не страшно, так как они продаются в ряде специализированных магазинов, а стоимость их демократичная.
Необходимо правильно использовать установку, чтобы она работала максимально долго. Если нарушать период бесперебойной работы, возможны проблемы с двигателем. Также требуется периодически чистить фильтры от опилок, чтобы сохранять мощность станка.
Как сделать лобзиковый станок своими руками
При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.
Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.
С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.
Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.
Крепежное приспособление пилки можно считать наиболее важным
При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси
Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.
Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.
От механического лобзика до электрического один шаг
Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.
Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.
Ленточный лобзиковый станок
Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.
Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.
Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.
На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.
Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.
Для создания опоры под маховик стойки необходимо связать между собой.
Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.
Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.
Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.
Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.
Что можно делать с помощью инструмента
Умельцы знают, что с помощью лобзика можно сделать много оригинальных изделий. Так, например, можно:
- Выпилить оригинальную игрушку для ребенка — домик, состоящий из стен, крыши, окон и дверей, или кукольную мебель для девочки;
- Изготовить из фанеры или ДСП детали для декоративного панно;
- Можно использовать его при изготовлении отдельных деталей для детской или взрослой мебели;
- Также с помощью электрического прибора можно готовить декор для окон и дверей частного дома.
Начинать овладение лобзиком нужно с самых простых изделий. Работа на таком станке требует определенных навыков и умений. Во многих больших городах существуют курсы выпиливания лобзиком для всех желающих. Обычно на такие курсы с удовольствием ходят не только мужчины, но и женщины. При выпиливании лобзик издает характерный шум, который возникает из-за контакта механизма с материалом. Поэтому для работы домашнему мастеру, скорее всего, понадобится отдельная мастерская. Можно работать и в гараже, если там имеется электричество.
Истинные умельцы выпиливают настоящие шедевры: цветы, затейливые украшения, макеты церквей и замков. Работа лобзиком — отличное хобби для тех, кто имеет умелые руки и хочет реализовать свой творческий потенциал. Дети начиная с десяти лет могут также осваивать премудрости выпиливания под руководством старших. Однако ни при каких обстоятельствах нельзя оставлять ребенка одного с работающим электрическим лобзиком. Если он работает на высокой скорости, одно неаккуратное движение может повлечь за собой травму кисти.
Проще всего работать с лобзиком, используя для выпиливания фанеру или ДСП. Эти материалы отличаются мягкостью и податливостью, работать с ними очень удобно. Приобретать материалы лучше всего в специализированных магазинах, но можно воспользоваться и тем, что уже имеется в сарае или в гараже.
В советское время, во времена всеобщего дефицита, многие любители выпиливания находили материалы для работы на свалках. Пожилые люди порой делают так и сейчас. Действительно, на городских свалках можно найти много элементов старой мебели, пригодных для работы с лобзиком. Однако эксперты не рекомендуют брать фанеру и ДСП в таких местах, потому эти материалы — благоприятная среда обитания для болезнетворных бактерий и грибков.
Классификация устройств
В основном классификация лобзиков состоит только из того, какое назначение имеет инструмент, поэтому исходя из этого лобзики бывают:
- бытовые — предназначены для выполнения небольших и малозатратных работ. Станки такого типа могут иметь мощность всего лишь до 500 Вт и работать полчаса, этого будет вполне достаточно.
- профессиональные распиловочные станки необходимы для работ, требующих больших трудозатрат. Мощность такого стационарного лобзика намного больше, 700-1500 Вт, работать им можно на протяжении 3-х часов без перерыва. Он предназначен именно для постоянной профессиональной деятельности.
- производственный агрегат намного больше, чем предыдущие виды, им выполняются работы в производственной сфере, поэтому длительность увеличивается до 20 часов.
Также устройство может быть классифицировано в зависимости от материала распила. Именно от этого зависит тип устройства, а также пила, которой осуществляется разрезание.
Дополнительный функционал
Наличие добавочного функционала, расширяет возможности любого устройства и лобзиковый станок не является исключением из данного правила. Специальные регуляторы и приспособления, делают устройство более универсальным, повышая его стоимость, но вместе с этим и эффективность труда. Для удобства выполнения тех или иных операций, стационарные лобзики по дереву оснащают педалью, подсветкой, пылесборником, механизмом наклона рабочего стола и даже гравером. Давайте же более подробно рассмотрим все прелести современных лобзиковых установок.
Регулировка оборотов
Одна из самых распространенных дополнительных функций, наиболее часто встречающаяся в настольных электролобзиках. Регулировка оборотов позволяет настроить частоту возвратно-поступательных движений, совершаемых пильным полотном за одну минуту. Данная функция делает устройство более универсальным, позволяя проводить качественный распил материалов различной степени плотности. К примеру: с древесиной и её производными, можно работать на максимальной скорости, для ПВХ лучше установить среднее значение, а пилить металл будет правильнее на минимальных оборотах, для продления жизни пильному полотну.
Существует два типа регулятора оборотов: плавный и ступенчатый. Первый тип, позволяет установить максимально точную частоту движений, а с помощью второго можно лишь переключаться между несколькими скоростями, предусмотренными производителем
Оба варианта имеют право на существование, но в случае со вторым, стоит обратить внимание, чтобы скоростей было как минимум 4. Порой попадаются модели лобзиковых станков с регулятором оборотов всего на 2 скорости, что не особо расширяет возможности устройства
Наклон рабочей поверхности
Когда изделие требует распила под определенным углом, функция наклона рабочей поверхности приходиться как нельзя кстати. Данный механизм позволяет установить необходимый угол наклона рабочего стола, вплоть до 45°. В большинстве бюджетных моделей настольных лобзиков наклон осуществляется только в одну сторону. В более профессиональных аппаратах, данная функция работает в обоих направлениях. Возможность установки угла распила, в современных машинах, встречается все чаще, но попадаются и модели где она отсутствует.
Подсветка
Процесс распила проходит гораздо эффективнее в помещении с хорошим освещением. Если же осветить всю комнату достаточно ярко не представляется возможным, на помощь приходит встроенная подсветка. Эта простая функция, предусмотренная в некоторых моделях лобзиковых станков, значительно облегчает рабочий процесс, сохраняет зрение и экономит время, которое Вы могли потратить на самостоятельную организацию освещения рабочей зоны. Разумеется, данная функция не является определяющей в выборе стационарного лобзика, так как при желании её можно сделать самостоятельно, но аккуратный, точечный светильник, будет несомненным плюсом любой модели.
Пылеотвод
Во время распила, даже небольшого объема материала, на его поверхности образуется изрядное количество опилок. Помимо того, что данные отходы рабочего процесса закрывают собой выпиливаемый контур, от вибрации станка они частично попадают в воздух и дыхательные пути оператора. В целях обеспечения комфортного рабочего процесса без пыли и стружки, многие модели стационарных лобзиков оснащаются специальными пылеотводами, к которым можно подключить пылесос для всасывания опилок.
Дополнительным вариантом удаления отходов пиления, является гибкий резиновый патрубок. Данный элемент подключается к небольшому компрессору, и в отличии от пылеотвода, не всасывает в себя пыль, а сдувает её в установленном направлении. Работать на станке с подобной функцией, лучше в респираторе. Многие модели настольных лобзиков обладают одновременно обеими функциями удаления опилок.
Гибкий вал (гравер)
Одна из самых интересных и полезных функций, в большинстве случаев присущая профессиональным моделям. Позволяет проводить сверление, шлифовку и полировку изделий, без использования сторонних инструментов. Главным плюсом гибкого вала является практически полное отсутствие вибрации. Из минусов можно отметить единый привод, запускающий пильное полотно и гравер одновременно. В целях безопасности, во время работы гибким валом, следует вынимать пильное полотно из крепежного элемента. Среднее количество оборотов насадок в минуту, составляет 2500, которые можно уменьшать или повышать при помощи регулятора частоты хода.
Как сделать лобзиковый станок своими руками?
На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.
Сборка станка своими руками.
Вот какая последовательность работ по их изготовлению:
Делаем станину из фанерного листа или пластика.
Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.
Размещаем с противоположной стороны специальную качалку с эксцентриком.
Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.
Производим монтаж промежуточного вала.
Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.
У качалки амплитуда движений должна меняться.
Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.
Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку
Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь
Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.
Для качалки нужно стойка.
Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.
Ваш станок готов. Желаем классных идей и их качественного воплощения.
Последний этап: обеспечение свободного хода полотна
Теперь было необходимо сделать отверстие под пилку. Для этого под ней (примерно) была нанесена краска, а вместо полотна закреплена обычная спичка. Аккуратно опустив её, я получил точную отметку центра. Именно в этом месте и было высверлено отверстие для обеспечения свободного хода полотна. Теперь оставалось немного подкрасить чёрной краской выделяющиеся детали. После этого стационарный электрический лобзик приобрёл свой окончательный вид. Оставалось лишь запустить его, подключив к сети, и проверить работоспособность.
Отмечаем центр пилки и высверливаем отверстие для её свободного хода
Технология работы с электрическим лобзиком
С помощью электролобзика можно без особых усилий распилить различный материал. Но все же качество работы требует особого подхода к каждому типу полотна.
Выбор и подготовка полотна материала
Электролобзиком можно распилить полотна различной плотности. Материалом для выпиливания может быть изделия из дерева, пластик или плитка. Также с помощью электрического инструмента можно распилить металл.
Заготовки для распиливания должны иметь быть однородной структуры. Если используется древесные полотна, то следует исключить наличие сучков или металлических элементов, таких как скоб, гвоздей или шурупов. Заготовки из дерева используют для распила только в просушенном виде. Для вырезания рисунка рекомендуется подбирать материал с ровной поверхностью.
Отобранное для обработки полотно фиксируется в горизонтальном положении. На его поверхность с помощью карандаша наносятся линии для распила.
Пилим дерево
Для работы с древесными материалами в инструмент устанавливаются специальные пилки с довольно крупными зубьями – от 2 до 6 миллиметров. Чем сложней форма разреза, тем меньше должен быть их размер.
Прямой раскрой деревянного полотна можно осуществлять на самых высоких оборотах. При более точном выпиливании изделий скорость вращения режущего элемента можно снизить.
Для работы с древесиной потребуются пилки с крупными зубьями
Для увеличения скорости обработки материала рекомендуется включить маятниковый ход. Его применяют, если качество распила не имеет особого значения.
Пилить следует плавно без особых усилий. Во время работы инструмент должен ровно прижиматься к поверхности заготовки.
Обработка металла
Режущее полотно в таком случае должно иметь мелкие зубья, расстояние между которыми не превышает 1 -2 миллиметров. В процессе пиления металлических полотен маятниковый ход полностью отключается. Обработка материала выполняется при самой низкой скорости.
Передвигать лобзик нужно очень медленно, исключив какое-либо давление на инструмент. Перед обработкой материал фиксируется так, чтобы линия разреза находилась как можно ближе к опоре.
Пилим пластик
Режущее полотно для пластиковых заготовок не отличатся от пилки для металла. В процессе выпиливания устанавливается минимальное положение маятникового хода. Для более ровных срезов его полностью отключают.
Обработка пластика выполняется на невысоких оборотах. Инструмент плотно прижимается к полотну и плавно передвигается по его поверхности.
Распиливание кафельной плитки
Такие изделия требуют специальной пилки, у которой на месте зубьев нанесено абразивный материал. При этом маятниковый ход не используется. Весь рабочий процесс производится на максимально выставленной скорости.
Резка кафельной плитки электрическим лобзиком применяется только при необходимости выполнения небольших срезов. Это обусловлено тем, что пилы быстро портятся и требуют частой замены.
Устройство лобзикового станка
Лобзиковый станок — инструмент, предназначенный для выполнения прямых или криволинейных резов металла и древесины. Конструкционно состоит из следующих частей:
- рамы с натянутой пилкой;
- кривошипно-шатунного механизма, обеспечивающего возвратно-поступательное движение;
- станины;
- рабочего стола.
Главное отличие станка от ручного электролобзика заключается в том, что агрегат твердо зафиксирован на поверхности и не требует удержания руками. Кроме того, за счет особенностей конструкции пилка обычно дает меньше вибраций и отклонений при работе, что снижает вероятность ее поломки.

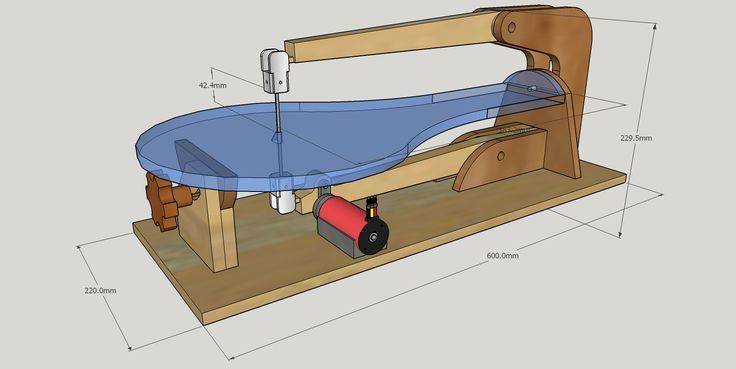

Чертежи с размерами самодельных лобзиковых станков
Соорудить в домашних условиях лобзиковый станок достаточно просто. В процессе рекомендуется следовать указаниям готовых чертежей, чтобы соблюсти оптимальные размеры конструкции.
Лобзиковый станок должен обладать достаточно широким столом и просторной нижней частью для моторного механизма
При этом точные габариты станка зависят от использованных исходных материалов. К примеру, из швейной машинки электролобзик можно сделать очень компактный, для работы с маленькими деталями.
Если распиливать предстоит большие заготовки, нужно предусмотреть достаточную высоту ходовой части станка
Двигатель и провода при сооружении приспособления нужно расположить так, чтобы они не мешали в процессе распила деталей и не создавали опасности травмы для оператора.
Как использовать швейную машинку?
Трудно поверить, но ее тоже можно переделать под лобзик. Как эту идею вополотить в жизнь?
- Убираем часть, обеспечивающую плетение нитей (нижняя часть машинки).
- Демонтируем шплинт и вал привода.
- Убираем верхнюю часть, защищающую механизм от механических повреждений.
- Часть для иглы расширяем для пилки.
- Модернизируем пилку. Пилка не должна быть длиннее иглы.
Он позволяет создавать даже самые сложные узоры и повороты. Однако, у этой конструкции есть свои минусы:
- Нога может устать от работы с педалькой;
- Возможно появление вибраций, которые усложняют работу.
Если нет возможности приобрести дорогостоящую конструкцию, можно обойтись малыми потерями. Электролобзик — станок, выполненный самостоятельно может стать отличным решением. Главное, при работах точно следовать инструкции и добросовестно скреплять все элементы.
Продумайте основу-столик, чтобы он стал надежной опорой для механизма
Важно чтобы столик не качался и не вибрировал при работающем механизме
Чем больше статике у всех элементов получится в итоге, нет легче будет работать, избегая лишних движений и ошибок. А ошибки в таком деле чаще всего не допустимы.
Самодельный лобзиковый станок своими руками не такая уж сложная история, как это могло показаться сначала. Изучив статью, разобравшись с основными элементами и способом создания своего собственного инструмента, можно приступать к работе.
Стоит отметить, что очень часто такой самодельный станок намного удобнее покупного. Это экономия денег, но самое главное, такой столик персонализирован. Он идеально подойдет к вашему рабочему месту, вашему росту и весу.
Такая конструкция будет полностью отвечать поставленным задачам, потому что максимально удобный механизм может создать только тот человек, который в будущем будет им пользоваться. К тому же, при незначительных поломках будет понятно как чинить и что можно исправить.
В покупном образце придется смотреть инструкцию и изучать форумы, в поисках определенной модели и ее характеристик. Творите с удовольствием, и пусть новый лобзик придаст уверенности в силах и желание начинать новый ремонт!
