Мотор для лодки из бензопилы своими руками

Какие самоделки из бензопилы уже придумали

Первое применение бензопилы с точки зрения многих застройщиков, это распускать с ее помощью бревна на брус. Но, если удерживать бензопилу на весу вручную, страдает точность реза, особенно при длине бруса метра четыре-шесть. Чтобы разрез не уходил от нужной линии в сторону, придумали жестко закрепить бензопилу в раме, которая передвигается по направляющим.

В такой пилораме, бревно лежит неподвижно, а каретка с бензопилой располагается на нужной высоте, в зависимости от нужной толщины бруса, фиксируется с помощью четырех винтов.

Благодаря точному движению рамы, получается ровный и аккуратный разрез. Таким же образом можно пилить и доски, но из-за большой толщины режущей цепи получиться многовато отходов.

Выбор пилы для переделки

При выборе бензопилы, которая станет «донором» для нового приспособления, следует руководствоваться такими основными параметрами:

Устройство бензопилы “Урал”.

  1. Мощность. Оптимальный вариант – двигатель в диапазоне 2-3 кВт. Такая мощность будет достаточной для большинства устройств.
  2. Цена. Несмотря на уверенность в успехе, двигатель может не выдержать нагрузки, на которую инструмент не рассчитан, так что экспериментировать с дорогими моделями не рекомендуется. Лучше всего использовать старые модели: они обладают высокой надежностью, а в случае поломки вам не жаль будет потраченных средств.
  3. Простота конструкции. Пилу следует выбирать так, чтобы было легко не только ее разобрать, но и найти для нее недорогие запчасти.

Опытным путем определено, что оптимальными пилами для переделки являются инструменты марок “Дружба”, “Урал”, “Штиль”.

Сложные приспособления из бензопилы

Рисунок 2. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья.

Обладая элементарными инженерными задатками, можно создавать своими руками довольно-таки экзотические механизмы и приспособления на базе двигателя от бензопилы. Это могут быть не только хозяйственные инструменты, но и средства для передвижения по земле, снегу и даже воздуху.

Самодельный снегоход из бензопилы. (рис. 2) Конструкция такого средства передвижения довольно проста, хотя при его изготовлении очень пригодятся знания об устройстве двигателя внутреннего сгорания и системы управления им. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья. При создании руля используют детали от велосипеда, выводя на его ручки сцепление и газ. Нелишней будет амортизация подвески. По причине отсутствия коробки передач у бензопилы придется использовать центробежное сцепление, цепь и поликлиновый ремень. Так как силы тяги для движения может не хватить, гусеничный вал оборудуют тяговой шестеренкой. Оптимальная мощность двигателя бензопилы должна составлять не менее 5 лошадиных сил.

Аэросани своей конструкцией и предназначением немного напоминают снегоход, но отличаются простотой создания. Основная составляющая часть – рама на полозьях, в задней части которой расположен винт большого диаметра, приводимый в движение посредством бензинового двигателя от пилы. Аэросани более требовательны к мощности мотора: для нормального использования она должна быть как минимум 12 лошадиных сил.

Мотовелосипед работает от маломощного бензинового двигателя, обладает невысокой скоростью, но облаадает экономичностью и дешевизной в изготовлении

Мотовелосипед. Двухколесное средство передвижения, которое работает от маломощного бензинового двигателя, обладает невысокой скоростью, но отличается экономичностью и дешевизной в изготовлении. За основу для его создания используют велосипедную раму, к которой приваривают двигатель от бензопилы. Его расположение может быть разным: мотор размещают под рамой или на багажнике. Движущий момент передается от шкива на заднее колесо посредством приводного ремня.

Похожим образом собирают самодельный самокат

Обратите внимание: для такой цели нельзя использовать детские самокаты с жесткими полимерными колесами и запрессованными в них подшипниками. Единственный допустимый вариант – самокаты с надувными колесами большого диаметра и системой тормозов, управляемых с руля

Движение шкива мотора передается звездочкой и цепью на заднее колесо самоката.

Мощности двигателя бензопилы полностью хватает и для небольших четырехколесных средств передвижения. Самодельный карт на базе такого мотора дает возможность приобщиться к весьма занимательному виду спорта.

После осуществления модернизаций пилы часто остаются фрагменты цепи, которые уже не пригодятся, но и выбросить их жалко. В таком случае из них можно сделать хорошие сувенирные ножи, отличающиеся оригинальным видом. Изготовление таких цельнокованых ножей – большое искусство, требующее упорства и умения обращаться с металлом.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Монтаж конструкции агрегата

В сборе высота конструкции едва составит 10 см (с учетом корпуса, защитного экрана, включая расстояние до пластины опоры). Расстояние между осями шпилек в данном случае будет 32 миллиметра при высоте их 24,5, межосевое расстояние от вала до первой шпильки составит 54 миллиметра. Учитывая, что вес всей конструкции (правда, без учета шины) набегает вполне подходящий, чуть больше 4,5 кг, для крепления можно выбрать шпильку с метрической резьбой диаметром 8 мм и шагом резьбы в 1 мм.

Чтобы закрепить двигатель и вал, потребуется швеллер. Вооружившись болгаркой, из заготовки вырезают крепление нужной конфигурации, а затем просверливают отверстия под крепеж, соединяющий данную конструкцию и собственно бензопилу.

При сборке нужно учесть достаточное расстояние между передней чашей муфты и опорной рамкой. На вторую сторону вала будет крепиться редуктор, позаимствованный у болгарки.

Следующим этапом работ станет конструирование поворотного узла. Для этого понадобится отрезок трубки диаметром чуть больше вала с приваренным уголком для крепления направляющей, полая шестигранная направляющая, подходящий по диаметру металлический стержень и заготовка из металла прямоугольного сечения с отверстиями в торцах для закрепления стержня, а также прорезью в верхней части для удобства работы.

Кромки вырезанной «ручки» в заготовке надо тщательно зачистить. К уголку посредством сварки присоединяют направляющую, а затем при помощи стержня получившуюся конструкцию соединяют с прямоугольной «ручкой». На концах стержня можно нарезать резьбу для надежности крепления, можно просто установить с небольшим натягом. Затем весь узел насаживают на вал и закрепляют в месте, удобном для управления.

На последующем шаге придется заняться адаптацией вала редуктора для имеющегося в наличии винта. Эту важную деталь желательно, конечно, использовать готовую, можно снять со старого мотора. Для тех, кто не ищет легких путей, возможен вариант изготовления самоделки. По образу и подобию винта заводского происхождения изготавливается форма, в которую посредством эпоксидного клея и стеклоткани заливается будущий винт. После нехитрых манипуляций (шлифовка, покраска) винт готов

Однако нужно учитывать, что гребной винт возьмет на себя значительную нагрузку, и при изготовлении очень важно правильно выдержать все размеры. Поэтому лучше все-таки воспользоваться уже готовой деталью

После соединения винта и вала редуктора при помощи шпильки наступает завершающий этап. В редуктор заливают трансмиссионное масло, крышка вместе с установленным валом крепится с использованием герметика. А дальше – окончательная сборка всей конструкции. С целью удобства пользования можно еще дополнительно смонтировать ручку газа.

Владельцы лодок нередко используют моторы, чтобы сделать плавсредство максимально быстрым и маневренным. Стоимость заводских агрегатов по карману не каждому, поэтому большинство пользователей предпочитает своими силами создавать мотор из бензопилы на лодку. Стоит отметить, что предстоящее вмешательство в базовую конструкцию минимально, поэтому оборудование останется пригодным к дальнейшей эксплуатации, по назначению.

Схема сборки, чертежи и инструкция

В принципе, вся работа заключается в замене цепного элемента бензопилы насадкой с винтом. Напоминаем, что эта процедура не навсегда и в будущем, при необходимости, у вас будет возможность изменить конструкцию бензопилы на изначальную и продолжить ей пилить. Сама по себе процедура очень быстрая и состоит из следующих этапов:

Во-первых, необходимо переделать муфту. Для этого вам нужно выточить более маленькую чашу и сменить пружину. Данные действия приведут к тому, что стартовый момент снизится, а размеры и масса будут более уравновешены. Во-вторых, чашу и крышку муфты необходимо соединить скобами, которые после зажать винтом и шайбой.

Только после совершения вышеописанных действий, можно заливать трансмиссионное масло. Далее вы закрепляете крышку герметиком. Некоторые владельцы рекомендуют для вашего же удобства в управлении мотором на основе бензопилы создать ручка газа.

Особенности изготовления собственными руками водометного мотора, предназначенного для лодки

В том случае, если вы желаете изготовить качественный двигатель водометного типа, то наилучшим базовым мотором может стать мотор бренда Ветерок. Ничего особенного в этом нет, так как именно этот мотор оснащен всеми необходимыми запасными элементами, которые могут понадобиться в процессе изготовления двигателя. Приобрести его можно практически в каждом рыболовном магазине или же в сети Интернет.

После того, как будет осуществлена модернизация приобретенного базового мотора, то вес водометного двигателя будет увеличен буквально на 1 кг, что не существенно для лодок любого типа. При правильном изготовлении мотора он сможет в последующем разгонять лодку до 25-30 км/час при грузоподъемности лодки в 450 кг. Для того, чтобы создать водометный двигатель из базового мотора нужно приобрести такие дополнительные элементы:

  • мотор специального типа Ветерок, который оснащен фланцем;
  • водосборник и его развертка;
  • редуктор выпрямитель;
  • сварочный аппарат;
  • ступица;
  • водостойкий клей;
  • штуцеры;
  • чертежи и схемы двигателя.

Важным нюансом перед тем, как сделать самодельный мотор, является то, что максимально ответственно нужно подойти к процессу подготовки. При безответственном подходе мотор может очень быстро выйти из строя

При выборе всех комплектующих элементов важно выбирать только надежные, чтобы мотор работал исправно

Для обеспечения проходимости на поверхности воды и так называемой маневренности лодки в последующем, в водосборнике должно быть сделано специальное углубление. Также оно позволяет уменьшить показатели гидродинамического сопротивления. Это возможно сделать только благодаря тому, что передняя кромка, находящаяся в верхней части, располагается на 35 мм выше, нежели уровень лодочного дна.

Чтобы собственноручно собрать мотор нужно иметь самый обыкновенный редуктор. Его нужно посредством использования фланца закрепить на двигателе. После этого действия в руки следует взять металлическую заготовку, на которой нужно нарисовать развертку водосборника, так называемой обечайки и лопастей в количестве 6-ти штук.

С помощью гибридных вальцов и напильника необходимо изготовить заготовки, которые будут иметь максимально правильную форму. Для этого можно использовать оправку или сделать этот процесс вручную. Для того чтобы соединить между собой поперечные и продольные швы камеры водомета и водоотвода приступают к сварочным работам. Не стоит забывать о том, что в конструкции водомета также должна быть ступица, размещающаяся на самом бобышке готового изделия.

Как только водомет будет полностью готов, его вес должен составлять порядка 20-ти кг. В продаже чертежи водометов подобного типа встречаются очень редко. Поэтому его следует создать самостоятельно или же найти в просторах Интернета.

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

  1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
  2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
  3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
  4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки. Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами

Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Важно Технические характеристики автобусов среднего класса Hyundai County

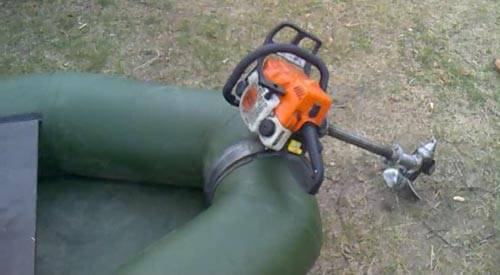

Принцип сборки лодочного мотора из бензопилы

Для того, чтобы бензопила превратилась в лодочный мотор, вам необходимо присоединить специальную насадку. Благодаря приспособлению с трехлопастным винтом и редуктором с передаточным отношением 2:1 вы сможете развивать скорость на лодке вплоть до 20 км/час, при этом расход топлива будет минимальным и составлять всего 1 литр в час.

Сам принцип создания самоделки из мотопилы заключается в использовании пильного оборудования как своеобразный привод. При правильном устройстве и наличии схем, вы сможете сделать множество устройств на двигателе бензопилы. Лодочный мотор же вы сделаете с помощью специальной приставки с лопастями.

То, что бензопилы отличаются большой мощностью двигателя, небольшими размерами и весом, позволяет применять силовой агрегат во многих сферах деятельности и при любых условиях окружающей среды. Лодочный мотор, который собрали на основе бензопилы, обладает особенной герметичностью, что дает возможность пользователю применять его в любом положении.

Аэросани с двигателем от бензопилы

Много разных изобретений для передвижения в зимнюю пору уже сделали своими руками изобретатели. Это и самодельные снегоходы, и различные мотовездеходы, и многое другое. Не являются исключением и самодельные аэросани. Рассмотрим в этой статье, как сделать своими руками самодельные аэросани с двигателем от бензопилы.

Соорудить аэросани своими руками, используя в качестве двигателя бензопилу, намного легче, чем сделать по такому принципу снегоход. Здесь не нужно мудрить с передачами, установкой гусениц и т. п. Достаточно заставить бензопилу приводить в действие большой винт. Однако есть также огромный минус ? такие аэросани далеко не уедут. Использовать их можно будет разве что на замерзшем льду водоема глубокой зимой.

Чтобы соорудить мощные самодельные сани и свободно перемещаться по снежным просторам, нужно использовать двигатель с мощностью, по крайней мере, 12 л. с. Для сравнения, двигатель бензопилы ?Дружба? производит всего 4 л. с., а двигатель от бензопилы ?Урал? ? 5 л. с. Поэтому, если есть намерение сделать серьезные самодельные сани, двигатель от бензопилы однозначно не подходит. В противном случае, чтобы достичь нужной мощности, понадобится не одна, а как минимум две бензопилы ?Урал?. Единственное, что можно позаимствовать от пилы для изготовления серьезной конструкции, ? это ее стартер.

Как сделать своими руками аэросани? Вне зависимости от выбранного вами двигателя, каркас самих саней должен быть как можно легче. Его можно сделать из алюминиевых трубок, как например, тех, что используются в изготовлении современных раскладушек. Если каркас сделать из арматуры, такие сани будут иметь большой вес, и для того, чтобы их сдвинуть с места, понадобится больше мощности.

Передвигаться самодельные аэросани будут на трех лыжах ? две с задней стороны, одна (рулевая) ? с передней. Для управления санями, передняя рулевая лыжа поворачивается по тому же принципу, как и руль у велосипеда. На все лыжи нужно снизу прикрепить специальные коньковые полозья ? это уменьшит трение с поверхностью. Как уже говорилось, лыжи сделать проще, чем самостоятельно изготовить гусеницу для снегохода. Для большего удобства можно и лучше использовать не обычный руль от двухколесного транспорта, а, скажем, автомобильную круглую баранку.

В качестве сиденья можно своими руками соорудить мягкую площадку для одного человека. Установить удобное громоздкое кресло снова-таки не получится ? это дополнительный ненужный вес.

Самое трудное ? это сделать так, чтобы двигатель бензопилы приводил в движение наши сани. Если у вас есть неисправный ?Урал? или ?Дружба?, в которых все еще есть работоспособный двигатель, его необходимо соединить с большим винтом, а всю конструкцию установить с задней стороны саней.

Для передачи оборотов бензопилы ?Дружба? на винт используют цепное соединение. Для этого понадобится еще одна ведомая большая звезда и приводная цепь. Однако, труднее всего ? сделать сам винт. В качестве материалов для его изготовления, как это видно на многочисленных видео в Интернете, можно использовать дерево или пластик. Первый вариант попроще, не такой долговечный. Для изготовления деревянного винта можно использовать миллиметровую фанеру. Для этого вырежьте из нее около 20 полос (135 х 600 мм).

Для склеивания заготовок используйте эпоксидную смолу и специально предназначенное для этого приспособление. Без второго не обойтись, ведь лопасти винта должны иметь скрутку в 25 градусов. После изготовления винта его нужно отшлифовать, обработать шпаклевкой и покрасить

Какой бы вид винта вы ни выбрали, пластиковый или деревянный, важно помнить, что все лопасти должны быть идеально одинаковы по весу, структуре и геометрии. Если трудно изготовить такой винт самостоятельно, лучше приобрести готовый

Вот так своими руками можно сделать аэросани с двигателем от бензопилы ?Дружба? или ?Урал?. Сделать это не так уж трудно ? нужно только немного терпения и времени.

Принцип создания мопеда из бензопилы

На сегодняшний рынок техники производители поставляют различные приспособления, приставки, моторчики для любых переделок и усовершенствований всевозможных агрегатов в совершенно неожиданные конструкции. Поэтому для желающих по-быстрому оснастить свой велик мотором и придать ему соответствующее ускорение, возможен вариант приобретения готового комплекта. В соответствии с предлагаемой схемой на велосипед устанавливается движок – и мопед готов.

Суть переделки заключается в монтаже силовой установки на велосипед. Следует учитывать, что мощность устанавливаемого двигателя от мотопилы должна быть ориентировочно 2 л.с., поскольку менее слабый мотор не сдвинет велосипед с места, а слишком мощный будет излишним.

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Пилы «Husqvarna» сегодня считаются одними из лучших, наряду с брендом «Stihl»

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.

https://youtube.com/watch?v=Bea0H5S9uhs
