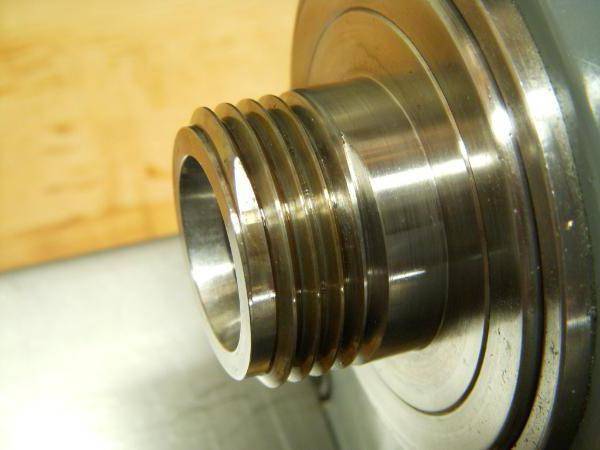

Трапецеидальная резьба

Контроль качества

Чтобы удостовериться в том, что заготовка была обработана правильно, необходимо воспользоваться резьбовыми шаблонами. С их помощью проверяется шаг резьбы.

Но для комплексной оценки применяется резьбовой калибр. Для удобства его устанавливают в стойке, и настраивают по эталону или шаблону, затем проверяется ход самой детали.

Также можно воспользоваться самым простым и часто используемым методом. Берётся гайка или болт, и прокручивается по выполненной детали.

Если походу движения на резьбе заметны задиры, или нужно прикладывать больше усилий, тогда вы допустили погрешность в работе. Теперь вы уже знаете, как пользоваться токарным станком для выполнения различных гаек, болтов или резьбовых соединений.

Важно помнить, что такие детали, требуют к себе большой осторожности и нежности при каждом проходе, и даже проверки качества. Лучше потратить больше времени на работу, чем потом испортить несколько заготовок

Стороны трапеции

Парные стороны трапеций имеют свои названия:

  1. Основания трапеции – стороны, которые располагаются на параллельных прямых.
  2. Боковые – стороны, которые не находятся на параллельных прямых.

Закрепим это с помощью рисунка:

В данном случае стороны АВ и CD параллельны друг другу. А значит, именно они являются основаниями. А вот АС и BD – наоборот, явно не параллельны. И соответственно, это боковые стороны.

Кстати, расположение сторон не зависит от расположения самой фигуры. Даже вот в таких положениях

все равно параллельные стороны будут считаться основаниями, а непараллельные – боковыми.

Особенности многозаходной резьбы

Чтобы наделить винт прочностными характеристиками и увеличить его ход используют многозаходную трапецеидальную резьбу. В данном случае все параметры, такие как высота резьбы, ее диаметр — абсолютно одинаковые, с однозаходовым видом. Единственным отличием является количество ходов на один шаг. Например, трехзаходовые виды резьб имеют ход втрое больше их шага. Все это можно наблюдать на рисунках.

Приведем пример, чтобы данный вид стал понятным каждому человеку. Все используют обычные крышки для консервирования овощей и фруктов. Для их открытия необходимо приложить минимум усилий. При использовании цилиндров больших диаметров попасть в пазы одноходовой резьбы гораздо сложнее. Именно поэтому используют многоходовые.

Такой вид резьбы можно определить визуально, достаточно посмотреть на рисунок.


Видно, сколько именно витков идут от начала винта. Многоходовые резьбы изготовляются по сложным технологиям, а соответственно и дороже стоят.

Нарезание многозаходной резьбы

Для нарезания требуется соблюдения определённых правил на металлорежущем оборудовании. Операция требует точного соблюдения угловых делений в момент последовательного перехода от одного шага к другому. Это позволяет выдержать точное число заходов резьбы.

Нарезание производится следующими способами:

  • постепенным поворотом закреплённой детали на заданный угол в поводковом патроне;
  • фрезерованием изделия дисковыми или гребенчатыми фрезами (обработка производиться непрерывно или последовательно путём деления на составные части).

Настройку станка производят не на шаг, как для однозаходной конструкции, а на величину хода. В этом случае шаг и ход определяют расстояние, которое должен проходить резец или фреза за один оборот вращения заготовки. Например, для нарезания трёхзаходной системы на болт диаметром 20 миллиметров величина шага должна составлять два миллиметра. На станках, оборудованных для проведения таких операций, на коробке передач предусмотрены специальные положения. Нарезание многозаходной конструкции с указанными параметрами, производится установкой рычага управления коробки передач на передней бабке на шаг с индексами 2х3. На других станках величину хода настраивают при помощи специального звена по изменению шага.

Полученный результат позволяет определить количество секторов и угол, на который необходимо повернуть заготовку, закрепив заново в шпинделе. В некоторых станках для решения этой задачи предусмотрены делительные устройства. Они позволяют точно выставить необходимый угол. Например, для нарезания трёхзаходной резьбы его поворачивают по часовой стрелке на двадцать делений. Для чётырёхзаходной необходимо осуществить поворот на 15 делений. Чем больше количество необходимых нарезок, тем меньшее количество делений следует выставить.

Если такое устройство не предусмотрено, используют отверстия, предусмотренные в шпинделе. Они позволяют производить изменение угла, начиная с 30° с изменяемым шагом в 15 и 30 градусов. Они соответствуют наиболее часто используемым количествам заходов от 12 до 2.

ДОПУСКИ

Числовые значения допусков
диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.
3 –
5.

Таблица 3

Допуски диаметров d и D1

Шаг Р, мм

Наружная
резьба

Внутренняя
резьба

Шаг Р,
мм

Наружная
резьба

Внутренняя
резьба

Степень
точности

Степень
точности

4

6

4

4

6

4

Допуск,
мкм

Допуск,
мкм

Td

Td

1,5

150

236

190

16

710

1000

2

180

280

236

18

800

1120

3

236

375

315

20

850

1180

4

300

475

375

22

900

1250

5

335

530

450

24

950

1320

6

375

600

500

28

1060

1500

7

425

670

560

32

1120

1600

8

450

710

630

36

1250

1800

9

500

800

670

40

1320

1900

10

530

850

710

44

1400

2000

12

600

950

800

48

1500

2120

14

670

900

Таблица 4

Допуски диаметров d2
и D2

Номинальный
диаметр резьбы d, мм

Шаг P, мм

Наружная резьба

Внутренняя
резьба

Степень точности

6

7

8

9

6

7

8

9

Допуск, мкм

Св. 5,6 до 11,2

1,5

132

170

212

265

180

224

280

355

2

150

190

236

300

200

250

315

400

3

170

212

265

335

224

280

355

450

Св. 11,2 до 22,4

2

160

200

250

315

212

265

335

425

3

180

224

280

355

236

300

375

475

4

212

265

335

425

280

355

450

560

5

224

280

355

450

300

375

475

600

8

280

355

450

560

375

475

600

750

Св. 22,4 до 45

2

170

212

265

335

224

280

355

450

3

200

250

315

400

265

335

425

530

5

236

300

375

475

315

400

500

630

6

265

335

425

530

355

450

560

710

7

280

355

450

560

375

475

600

750

8

300

375

475

600

400

500

630

800

10

315

400

500

630

425

530

670

850

12

335

425

530

670

450

560

710

900

Св. 45 до 90

3

212

265

335

425

280

355

450

560

4

236

300

375

475

315

400

500

630

5

250

315

400

500

335

425

530

670

8

315

400

500

630

425

530

670

850

9

335

425

530

670

450

560

710

900

10

335

425

530

670

450

560

710

900

12

375

475

600

750

500

630

800

1000

14

400

500

630

800

530

670

850

1060

16

425

530

670

850

560

710

900

1120

18

450

560

710

900

600

750

950

1180

20

450

560

710

900

600

750

950

1180

Св. 90 до 180

4

250

315

400

500

335

425

530

670

5

280

355

450

560

375

475

600

750

6

300

375

475

600

400

500

630

800

8

335

425

530

670

450

560

710

900

12

400

500

630

800

530

670

850

1060

14

425

530

670

850

560

710

900

1120

16

450

560

710

900

600

750

950

1180

18

475

600

750

950

630

800

1000

1250

Св. 90 до 180

20

475

600

750

950

630

800

1000

1250

22

500

630

800

1000

670

850

1060

1320

24

530

670

850

1060

710

900

1120

1400

28

560

710

900

1120

750

950

1180

1500

32

600

750

950

1180

800

1000

1250

1600

Св. 180 до 355

8

355

450

560

710

475

600

750

950

10

400

500

630

800

530

670

850

1060

12

425

530

670

850

560

710

900

1120

18

500

630

800

1000

670

850

1060

1320

20

530

670

850

1060

710

900

1120

1400

22

530

670

850

1060

710

900

1120

1400

24

560

710

900

1120

750

950

1180

1500

32

530

800

1000

1250

850

1060

1320

1700

36

670

850

1060

1320

900

1120

1400

1800

40

670

850

1060

1320

900

1120

1400

1800

44

710

900

1120

1400

950

1180

1500

1900

48

750

950

1180

1500

1000

1250

1600

2000

Св. 355 до 640

12

450

560

710

900

600

750

950

1180

16

500

630

800

1000

670

850

1060

1320

20

560

710

900

1120

750

950

1180

1500

24

600

750

950

1180

850

1060

1320

1700

48

800

1000

1250

1600

1060

1320

1700

2120

Таблица 5

Допуски диаметра d3

Номинальный
диаметр резьбы d, мм

Шаг Р,
мм

Основное
отклонение диаметра d2

с

е

g

Степень
точности

8

9

6

7

8

6

7

Допуск
, мкм

Св. 5,6 до 11,2

1,5

405

471

232

279

332

197

245

2

445

525

259

309

366

226

276

3

501

589

298

350

416

261

313

Св. 11,2 до 22,4

2

462

544

271

321

383

238

288

3

520

614

310

365

435

273

328

4

609

721

360

426

514

325

391

5

656

775

386

456

550

351

421

8

828

965

482

576

695

435

529

Св. 22,4 до 45

2

481

569

284

336

402

251

303

3

564

670

335

397

479

298

361

5

681

806

401

481

575

366

446

6

767

899

449

537

649

411

499

7

813

950

475

569

688

433

527

8

859

1015

507

601

726

460

554

10

925

1087

544

650

775

490

596

12

998

1173

589

701

833

534

646

Св. 45 до 90

3

589

701

350

116

504

313

379

4

659

784

390

470

564

355

435

5

712

837

419

500

606

384

465

8

890

1052

526

632

757

479

585

9

943

1118

559

671

803

509

621

10

963

1138

569

681

813

515

627

12

1085

1273

639

764

920

584

709

14

1142

1355

680

805

967

620

745

16

1213

1438

721

853

1028

661

793

18

1288

1525

763

900

1088

703

840

20

1313

1550

775

912

1100

708

845

Св. 90 до 180

4

690

815

408

489

595

373

454

5

775

912

456

550

669

421

515

6

830

986

493

587

712

455

549

8

928

1103

551

663

795

504

616

12

1122

1335

670

795

958

615

740

14

1193

1418

711

843

1018

651

783

Св. 90 до 180

16

1263

1500

753

890

1078

693

830

18

1338

1588

794

950

1138

734

890

20

1363

1613

806

962

1150

739

895

22

1450

1700

849

1011

1224

780

943

24

1538

1800

899

1074

1299

828

1003

28

1625

1900

950

1138

1375

880

1068

32

1718

2005

1015

1203

1453

945

1133

Св. 180 до 355

8

965

1153

576

695

832

529

648

10

1088

1300

650

775

938

596

721

12

1173

1398

701

833

1008

646

778

18

1400

1650

825

987

1200

765

928

20

1488

1750

875

1050

1275

808

983

22

1513

1775

887

1062

1287

818

993

24

1600

1875

936

1124

1361

865

1053

32

1780

2092

1053

1265

1515

983

1195

36

1885

2210

1118

1343

1605

1048

1273

40

1925

2250

1138

1363

1625

1063

1288

44

2030

2380

1203

1440

1715

1128

1365

48

2145

2545

1273

1523

1810

1188

1438

Св. 355 до 640

12

1223

1460

733

870

1058

678

815

16

1375

1625

815

978

1190

755

918

20

1550

1825

912

1100

1337

845

1033

24

1663

1950

986

1174

1424

915

1103

48

2233

2670

1335

1585

1898

1250

1500

Трапецеидальная резьба – свойства и способы нарезания

Наиболее широкое применение нашли трапецеидальная резьба и прямоугольная резьба, они применяются при изготовлении разнообразных винтов, например ходовых винтов металлорежущих станков, винтов прессов и различных подъемных устройств, а также червячных передачах.

Если прямоугольная резьба имеет профиль в виде прямоугольника, то трапецеидальная резьба имеет вид равнобокой трапеции. Данная резьба может иметь угол профиля, который равен 15,24,30 и 40 градусам. Во время работы винта возникают естественные силы трения, которые вызваны наличием смазки, шероховатостью поверхности, материалов, из которых изготовлены детали, а также величины угла профиля. Если у прямоугольной резьбы, у которой угол профиля равен нулю, будет меньший коэффициент трения, то трапецеидальная резьба выигрывает в том, что у нее радиальные зазоры могут определяться посадкой по среднему диаметру, в то время как у прямоугольной они определяются по наружному или внутреннему диаметру.

Если проводить сравнение указанных резьб с точки зрения сложности выполнения, то трапециевидная резьба проще в изготовлении, поэтому и применяется намного чаще. Наиболее часто она изготавливается с углом профиля в 30 °.

Трапецеидальная резьба имеет технологический процесс нарезания практически сходный с изготовлением прямоугольной. Возникают некоторые особенности нарезания, которые зависят от размера чистоты поверхности и ее точности.

Существует несколько методов нарезания указанного вида резьбы.

Нарезание резьбы одним резцом:

  • проводится замер заготовки и проточка канавки для выхода резца;
  • в соответствии с существующим шаблоном, проводится заточка чистового резца;
  • проводится точная установка резца и его закрепление, при этом он должен находиться на линии центров и быть параллельным оси нарезаемой резьбы;
  • наладка станка и подача резца для нарезания профиля резьбы;
  • проводится проверка полученного профиля с помощью шаблона, а также среднего диаметра резьбы.

Нарезание резьбы тремя резцами:

  • проводится подготовка заготовки;
  • затачиваются три резца – прорезной прямой, прорезной узкий и профильный;
  • проводится установка прорезных резцов и надежное их закрепление. В зависимости от угла подъема, они располагаются либо перпендикулярно к сторонам винтовой канавки, либо параллельно оси резьбы и должны находиться на высоте линии центров.

На некоторых производствах получил распространение следующий способ, при помощи которого изготавливаются винты с трапецеидальной резьбой:

  • производится наладка оборудования для выполнения данной операции;
  • проводится прорезка канавки до половины необходимой глубины при помощи прорезного резца;
  • применяя узкий прорезной резец, проводится дальнейшее прорезание канавки до размера внутреннего диаметра;
  • используя профильный резец, проводится окончательное нарезание трапецеидальной резьбы;
  • выполняется проверка выполненной работы, для чего применяют резьбовой калибр и шаблон.

Таким образом, мы рассмотрели основные способы выполнения данного вида резьбы. Теперь рассмотрим подробно, как практически выполняются работы по нарезанию трапецеидальной резьбы:

  1. Необходимо подготовить заготовку для проведения указанного вида работ.
  2. Следуя схеме обработки, необходимо провести заточку профильного чернового, канавочного и чистового резцов.
  3. Провести все необходимые наладки оборудования для выполнения данного вида работ.
  4. При помощи первого профильного резца на 85% глубины нарезать трапецеидальную канавку.
  5. Провести обработку дна канавки канавочным резцом.
  6. Провести окончательное нарезание и зачистку боковых сторон полученного профиля.
  7. Проверить при помощи шаблона и калибра качество выполненной работы.

Как видите, все достаточно понятно и легко реализуемо.

Нарезание резьбы прямоугольного и трапецеидального профиля

Нарезание резьбы такого профиля имеет ряд отличительных особенностей от нарезания треугольных резьбы. Прямоугольные и трапецеидальные резьбы часто бывают с двух-, трех- и с большим числом заходов, а следовательно, и угол подъема винтовой линии может быть значительно больше угла подъема винтовой линии треугольных резьбы и достигать значений |/>40°.

При нарезании резьбы прямоугольного и трапецеидального профиля применяют стержневые резцы. Форма профиля резца должна соответствовать профилю, который получается в пересечении винтовой поверхности резьбы с передней поверхностью резца. Главная режущая кромка резца должна быть параллельной оси нарезаемой резьбы. Передний угол резца равен нулю, а задний — 6-8°.

Для обеспечения нормальных условий резания необходимо, чтобы действительный задний угол был не менее 3°. При нарезании правозаходной резьбы задний угол у левой режущей кромки резца должен быть на 2° больше угла подъема резьбы, а задний угол у правой режущей кромки — около 3°. При нарезании лево- заходной резьбы значения этих углов изменяют на противоположные.

Наиболее распространены два способа установки резца при нарезании резьбы с углом |/>4° подъема винтовой линии. При первом способе главную режущую кромку резца устанавливают параллельно оси детали (рис. 10.11,а), что позволяет нарезать резьбу, профиль которой совпадает с профилем резца. Недостатками этого способа являются неодинаковые условия работы боковых режущих кромок резца. Угол резания у правой боковой кромки резца больше 90°(-уо), что ухудшает условия резания. Для улучшения их на передней поверхности вдоль этой режущей кромки выполняют канавку (рис. 10.11,6). Угол резания у левой боковой кромки резца получается меньше 90°, что ослабляет режущую кромку, снижает ее стойкость. В результате резец приходится часто перетачивать. Кроме того, с увеличением угла подъема резьбы возрастает нагрузка на резец, он отклоняется влево и вниз, что может привести к подрезанию профиля резьбы.

40°»/>

Рис. 10.11.Способы (a-в) установки резца при нарезании резьбы с углом наклона винтовой линии у>40°. При втором способе (рис. 10.11,в) главную режущую кромку резца устанавливают перпендикулярно винтовой линии, т.е. боковым поверхностям резьбовой канавки. В этом случае обе боковые режущие кромки находятся в одинаковых более благоприятных условиях работы. Недостатком этого способа является искажение профиля резьбы, которое тем больше, чем больше угол подъема резьбы.

Учитывая достоинства и недостатки каждого способа, второй способ установки резца используют при черновых рабочих ходах для снятия больших припусков. При нарезании резьбы с шагом 3-4 мм, а также при чистовых рабочих ходах (с припуском 0,2-0,3 мм) применяют первый способ установки резца. Главную режущую кромку устанавливают точно на линии центров станка с помощью поворотной головки 3 (рис. 10.12). Фиксируют головку в нужном положении (по риске А относительно шкалы В) винтом 6, который навинчивают на стержень 5 головки по резьбе с крупным шагом и ввинчивают в корпус 4 резца по резьбе с мелким шагом. Такое устройство позволяет надежно закреплять головку 3 в нужном положении. Резец 1 закрепляют в головке винтом 2.

Рис. 10.12.Державка с поворотной головкой для резьбового резцаРис. 10.13.Блок из двух резцов для нарезания трапецеидальной резьбы:1- трапецеидальный (профильный) резец, 2 — прорезной резец

Рис. 10.14.Патроны для нарезания многозаходной резьбы:1,2, 3 и 4 — прорези для нарезаний двух- и четырехзаходной резьбы,

Г, 2′ и 3′ — прорези для нарезания трехзаходной резьбы, 5 — поводковая часть, 6 — корпус,

Иногда головку резца выполняют с прорезью, которая позволяет резцу незначительно отжиматься для повышения качества обработанной поверхности.

Трапецеидальные резьбы с шагом более 3-4 мм нарезают двумя способами. По первому способу канавочным резцом, ширина которого на 0,1-0,2 мм меньше ширины профиля резьбы, прорезают винтовую канавку с внутренним диаметром, равным внутреннему диаметру нарезаемой резьбы, а затем винтовой канавке придают форму трапеции (правым и левым резцами), ширина основания которой по наружному диаметру резьбы на 0,3-Ю,4 мм меньше требуемой. Окончательную обработку боковых поверхностей резьбы производят резцом с полным профилем. По второму способу трапецеидальным резцом прорезают профильную канавку, ширина которой по среднему диаметру резьбы на 0,3^0,4 мм меньше требуемой, а затем эту канавку прорезают прорезным резцом на глубину для получения внутреннего диаметра резьбы. Окончательную обработку боковых поверхностей резьбы производят резцом с полным профилем (рис. 10.13).

Применение

Раньше резьба с прямоугольным сечением использовалась преимущественно при изготовлении винтовых механизмов. Сейчас этот вид нарезки применяется очень редко из-за технологических сложностей, возникающих во время создания резьбового соединения, и большого количества зазоров, появляющихся между винтовыми витками при износе. В нынешнее время этот вид нарезки полностью заменен трапецеидальной резьбой. В ней зазоры устраняются при помощи стягивания разрезной гайки.

Резьбу с прямоугольным сечением продолжают применять в промышленном секторе для изготовления креплений, регулировочных инструментов и соединений, где необходимо свести самоотвиничивание силовых элементов к минимальным значениям. С применением технологии прямоугольной нарезки производятся следующие устройства:

  1. Болт – стержень цилиндрической формы с головкой. Согласно ГОСТ 7798-70, это крепежное изделие изготавливается в 3 исполнениях, различающимися местоположением отверстий. Размеры стержня и головки болта должны соответствовать длине диаметра резьбового соединения. Чаще всего болты с прямоугольной резьбой изготавливаются с шестигранной головкой.
  2. Шпильки – цилиндрические стержни, на обоих концах которых присутствует резьба с квадратным профилем. Применяются для соединения различных устройств и деталей. Пример обозначения шпильки: M300´1.6-6g´110.59, где соответственно указывается диаметр изделия, его шаг, поле допуска, длина и класс прочности. Шпильки применяются в тех случаях, когда соединить детали невозможно при помощи болтов, что связано с высокими показателями толщины изделия.
  3. Винты – стержень цилиндрической формы с головкой и резьбой. Эти устройства отличаются от болтов наличием углублений для отверток и других инструментов. Они применяются для фиксации деталей во время процедуры их сборки или ремонта. Существует 3 разновидности винтовых конструкций: установочные, регулирующие и крепежные. Согласно ГОСТ № 1491-80 и ГОСТ № 17474-80 винты обязаны изготавливаться с цилиндрической или полупотайной головкой. Резьба с квадратным профилем используется при изготовлении ходовых или грузовых винтов.
  4. Гайки – детали, навинчиваемые на болты или шпильки. Они обладают резьбовыми отверстиями и характеризуются по параметру высоты: низкие, средние, высокие и особо высокие.
  5. Шайбы – штампованные кольца, подкладываемые под гайки или головки крепежных инструментов. Они могут исполняться как с фаской, так и без нее. ГОСТ 11371-78 устанавливают для шайб параметры толщины, длины, материала и покрытия.

Ограниченность применения резьбы с прямоугольным профилем обусловлена невозможностью устранения ее главных недостатков. Ее нельзя подвергнуть фрезерованию или шлифовке. По этой причине этот вид нарезки очень трудно создавать в промышленных масштабах. Основной областью применения прямоугольного вида резьбы является машиностроительный и приборостроительный сектора, где часто используются крепежные устройства (болты, гайки, шайбы, шпильки и винты).

Процесс нарезания

Перед тем, как приступить к нарезке, следует с помощью свёрл проделать в заготовке отверстие. Диаметр отверстия от сверла должен совпадать с внутренним размером резьбы. Когда размер сделанного свёрлами отверстия подобран неправильно, можно сломать инструмент или канавки получатся некачественными.

Например, при нарезке М5 (диаметр канавки составляет 5 мм) следует выбирать сверло под отверстие 4,2 миллиметра. Для нарезания М4 диаметр сверла должен составлять 3,3 миллиметра, а перед работой метчиком М6 предварительно выполняется отверстие сверлом 5 мм. Вычисляется этот показатель с учетом шага резьбы. Шаг можно вычислить математически, но на практике прибегают к таблицам соответствия, где для метчика М5 шаг составляет 0,8, для М4 этот показатель составляет 0,7, для М6 — 1. Из диаметра вычитаем показатель шага и получаем нужный диаметр сверла. При работе с хрупкими металлами, например, чугуном, диаметр сверла следует уменьшить на 0,1 мм по сравнению с рекомендованным в таблице размером.

Формула вычисления диаметра отверстия при работе с трехпроходными метчиками:

здесь: Дм — диаметр метчика.

ТипДиаметрШаг
М10,750,25
М1,20,950,25
1,41,10,3
1,71,30,36
2,61,60,4
2,81,90,4
М32,10,46
М32,50,5
М43,30,7
М54,10,8
М64,91
М86,71,25
М108,41,5

Таблица 1. Соответствие диаметров резьбы и подготовительного отверстия

Перед началом работы метчик вставляют в квадратный хвостовик — вороток. Воротки могут быть обычными или с трещоткой. Резьба выполняется аккуратно, первый проход делают метчиком №1 до конца

Особое внимание необходимо обратить на направление движения: только по часовой стрелке, при этом необходимо приложить некоторое усилие. Выполняется так: 12 оборота по ходу чередуется с 14 оборота против хода винта для разрушения стружки

Резьба в дюймахНаружный Д, ммДиаметр, в ммШаг, мм
18″2,0950,741,058
14″6,354,721,27
316″4,7623,471,058
516″7,9386,131,411
716″11,1128,791,814
38″9,5257,491,588

Таблица 2. Диаметры отверстия под дюймовые резьбы

Недостатки соединений

Отрицательных сторон у данного вида соединений не так уж и много. Одна из них – это возникновение большого напряжения во впадинах. Кроме того, их нельзя применять в устройствах и механизмах, которые обладают высокой вибрацией, так как винты могут самостоятельно выкручиваться, что не является хорошим знаком.


Поэтому необходимо следить за этим, и в случае возникновения такой ситуации — исправить положение винтов.

Такое качество, как стоимость, можно отнести как к положительным, так и к отрицательным сторонам.


Одноходовые резьбы стоят значительно ниже, чем многоходовые. Здесь каждый выбирает в соответствии с личными предпочтениями. Многие конструкторские организации используют именно многоходовые резьбы, так как они отличаются надежностью и прочностью.

Итак, мы выяснили, что собой представляет такой вид соединения, как трапецеидальная резьба, размеры ее, преимущества и недостатки.

Материалы

Для изготовления режущей части служат:

  • быстрорежущие стали;
  • твёрдые сплавы;
  • минералокерамика;
  • сверхтвердые инструментальные материалы (СТМ).

Первые применяются для резьбонарезания сталей, сплавов цветных металлов, пластиков. Отличаются высокой прочностью, теплопроводностью, но пониженной, по сравнению с остальными, твердостью, красностойкостью, износостойкостью, ограничивающими скорость резания.

Наибольшую долю применяемых резьбовых резцов составляют оснащенные твёрдосплавными пластинами. Обусловлено это высокой стойкостью, твердостью, достаточной прочностью и жесткостью, приемлемой стоимостью. Производительность обработки выше, чем рапидом, в 2-3 раза. Широкая номенклатура позволяет подобрать оптимальную марку для обработки в большинстве случаев. Керамика относительно дешевая, довольно хрупкая, используется для обработки резьбы мелкого шага стальных и чугунных деталей, при жесткой системе СПИД, с ограниченными съемами припуска за проход.

СТМ на основе поликристаллического алмаза (ПКА) или кубического нитрида бора (КНБ) чрезвычайно твердые, теплостойкие, но дорогостоящие. Незаменимы для точных работ по труднообрабатываемым материалам. ПКА используют для нарезания меди, алюминия, карбида вольфрама. КНБ работают по закаленным сталям, упрочненным чугунам. Успешное применение требует высокой жесткости и плавности хода оборудования.
