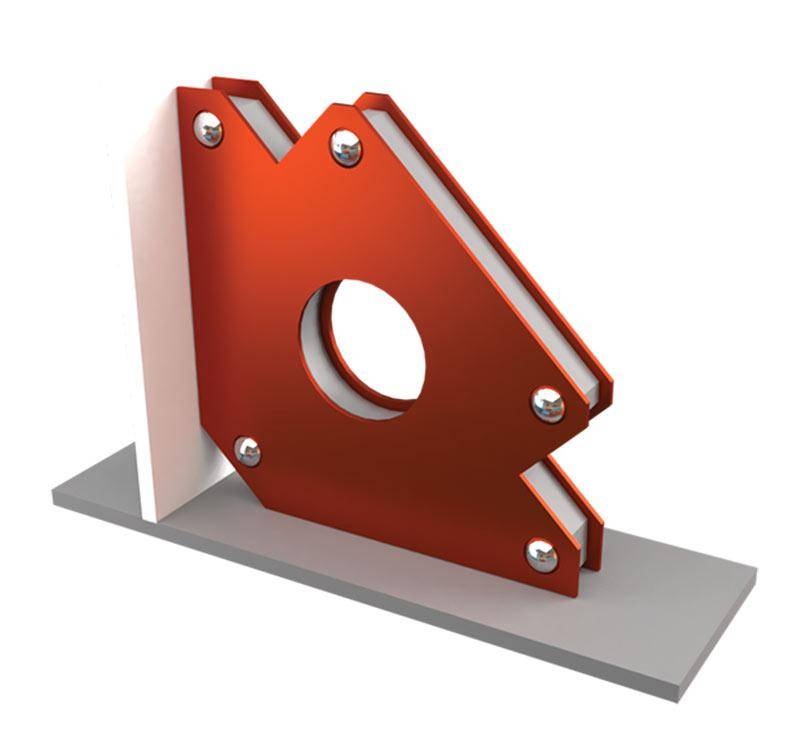

Магнитный угольник для сварки. Нужно только выбрать градус!

Маркировка магнитных держателей «ПТК»

После того, как вы определились с основными характеристиками, можно смело переходить в каталог аксессуаров и приступать к подбору. Мы предлагаем своим покупателям надежные принадлежности достаточно известной в профессиональных кругах . Каждая из моделей их фиксаторов имеет простую и удобную маркировку:

В начале всегда расположены буквы — МФ или МФО. Первое сочетание значит «магнитный фиксатор», второе — «магнитный фиксатор отключаемый». Далее идет цифра. Чаще всего это «3» или «6». Она показывает, сколько углов фиксации имеет держатель. Затем вас ждет двухзначное число. Оно проинформирует о том, какую нагрузку может выдержать угольник

Но важно учитывать, что удерживаемый вес указан в фунтах. Нагрузку в килограммах придется нужно рассчитать. Учитывая, что 1 фунт = 2,205 кг, получаем, что, например, 75 фунтов — это 34 кг, а 50 фунтов — 22 кг

Учитывая, что 1 фунт = 2,205 кг, получаем, что, например, 75 фунтов — это 34 кг, а 50 фунтов — 22 кг.

Магнитный угольник сварщика

ОК

Доброго времени всем. Хочу вам рассказать как сделать простой угольник сварщика с углами 45 и 90 градусов.

Для этого нам всего лишь потребуется: небольшой лист старого ненужного металла 2 мм, негожий динамик, точнее магнит от него диаметр 85 мм, ширина 15 мм, 4 болта 6 мм, длина 40 мм, гайки к болтам. Итак начнём, слесарным угольником проверяем, чтобы угол металлического листа был чётко 90 градусов. Если нет заводского угольника, тогда идём другим путём, кладем магнит, так чтобы он пристал к двум краям в заподлицо. К нижнему краю магнита кладем линейку ровно отмечаем, и отрезаем. Дальше зачищаем до белого металла. По готовому треугольнику делаем ещё один. Далее зажимаем в тиски заготовки и напильником обрабатываем до совершенства, обе заготовки должны быть одинакового размера.Когда заготовки готовы кладем между ними магнит и отмечаем места для отверстия сверлим две заготовки вместе.Дальше вставляем болты на один болт идёт три гайки, две в середину и одна сверху для прижима.По центру тоже сверлим отверстиеи скручиваем болтом, поправив магнит заподлицо со всех трёх сторон, чтобы он не смещался, но зажимаем без фанатизма, если пережать магнит может расколоться.Теперь обрезаем лишние болты, что торчат.Вот и всё угольник готов. Проверим его берём квадратный профиль и ставим на него угольник.Берём ещё один профиль и присоединяем к приспособлению и свариваем.Всё отлично, силы магнита на угольнике вполне хватает, чтобы при сварке его не повело, так как он тоже нагревается.Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ОК

Оцени самоделку:

30 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Магнитные угольники Smart Solid: выбор профессионалов

Компания Smart Solid выпускает несколько модельных линеек магнитных фиксаторов. Вот несколько моделей данного производителя, которые пользуются наибольшим спросом в нашей стране.

• MAG 613/614/615. Фиксаторы этой серии построены на базе постоянных магнитов. 30°, 45°, 60°, 75°, 90°, 135° — углы, которые можно выставить при помощи угольников этого модельного ряда. Три модели отличаются только размерами и весом, который они способны удержать. Во всех угольниках этой серии применены мощные магниты из ферритового сплава. Магнитный угольник 615-й модели (старшая модель в линейке) может выдержать вес до 34 кг!
• MAG601 / MAG602 / MAG603 – еще одна модельная серия, которая отличается лишь размерами и мощностью. Устанавливаемые углы одинаковы во всех моделях серии и составляют 45°, 90°, 135°. Ферритовые неотключаемые магниты могут удержать вес от 11 кг у младшей модели до 34 кг – у старшей. В таком диапазоне можно выбрать устройство, подходящее для любых работ.
• MAG 610 – это не один угольник, а комплект из четырех магнитных фиксаторов одинаковой формы. 45°, 90°, 135° — углы, которые можно выставить с помощью этих угольников. Каждый из них выдерживает до 4 кг нагрузки, но благодаря распределению усилия между четырьмя фиксирующими элементами, комплект может удержать детали с гораздо более крупным весом. Плоский профиль, трубы, полосы, металлические профили – угольник одинаково хорошо удерживает детали различной формы. Магниты, используемые в конструкции изделия, неотключаемые, сделаны из феррита.
• MAG 605/606 – серия отключаемых магнитных фиксаторов, рассчитанных на выставление углов в 45°, 90°, 135°. Как и в других сериях, магнитные фиксаторы имеют одинаковую форму и углы. Благодаря возможности отключения, магнит удобно снимать и ставить на место. Справиться с этой задачей можно даже одной рукой! Старшая модель в серии способна справиться с нагрузкой в 24 кг.

Итак, магнитные угольники от компании Smart Solid – это полезный инструмент, способный существенно облегчить труд сварщика. При правильном использовании они могут позволить проводить мелкосерийные сварочные работы быстро и качественно. Несколько угольников разной конструкции удачно дополнят арсенал и помогут в трудовой деятельности, как профессиональному сварщику, так и новичку, который только начинает осваивать данное мастерство.

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

• Магнитные уголки (постоянные и отключаемые).
• Закрепляющие устройства (для фиксации в одном положении).
• Струбцины (используют для прижима деталей).
• Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

• Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
• Возможность фиксировать части изделия практически под любым углом.
• Компактность приспособлений упрощает работу с ними.
• Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации. Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Разнообразие видов

Основная задача любого сварщика – это создание шва, по всем своим характеристикам не уступающего металлу, из которого выполнены соединяемые конструктивные элементы. При создании как сложных, так и простых изделий и конструкций, не обойтись без угольников и других фиксаторов на базе неодимовых магнитов разной формы.

Жестко зафиксировать собираемую конструкцию можно, конечно, при помощи более привычных устройств. Речь в данном случае идет о струбцинах и распорках разных габаритов и конфигурации. Помимо этого, достаточно широко используются установочно-крепежные устройства и закрепляющие приспособления.

Каждый из перечисленных видов имеет свои конструктивные особенности, а также явные плюсы и не менее значимые недостатки. В том или ином конкретном случае выбор делается с учетом особенностей используемых материалов и специфики проводимых сварочных работ. Со своей стороны современные приспособления на основе качественных магнитов смогли гармонично объединить все основные плюсы уже существующих крепежных устройств.

На сегодняшний день можно выделить несколько разновидностей рассматриваемых приспособлений.

Магнитные треугольники. Конструктивно это две металлические пластины треугольной формы, между которыми располагаются магниты. Углы данной конструкции могут быть фиксированными или же регулируемыми.

Независимо от особенностей конструкции и функциональности, все доступные на сегодня магнитные фиксаторы для выполнения сварочных работ можно разделить на две основные категории. И речь в данном случае идет об универсальных приспособлениях и более простой модификации держателей, то есть, угольниках.

Универсальные

При описании данной разновидности магнитных фиксаторов в первую очередь следует акцентировать внимание на такой важной характеристике, как функциональность. Благодаря соответствующим эксплуатационным показателям такие устройства широко используются в самых разных сферах и отраслях. Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы

Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы

При этом последние могут иметь плоскую, цилиндрическую и даже угловатую конфигурацию

Они позволяют с минимальными временными затратами и усилиями соединять под любыми углами разнообразные элементы. При этом последние могут иметь плоскую, цилиндрическую и даже угловатую конфигурацию.

Важно также учитывать, что универсальные магниты могут фиксировать детали будущего изделия в двух плоскостях: горизонтальной и вертикальной. Подобная возможность обеспечивается за счет регулировки углов фиксаторов в широком диапазоне. Помимо всего прочего, к неоспоримым преимуществам таких держателей относится повышенная устойчивость к воздействию высоких температур

В итоге устройства способны выдерживать брызги раскаленного металла, которые часто являются неотъемлемой составляющей процесса сварки

Помимо всего прочего, к неоспоримым преимуществам таких держателей относится повышенная устойчивость к воздействию высоких температур. В итоге устройства способны выдерживать брызги раскаленного металла, которые часто являются неотъемлемой составляющей процесса сварки.

Максимальная точность установки всех соединяемых элементов обеспечивает ровность, качество и эстетичность сварочного шва. В итоге применение универсальных магнитных держателей позволяет мастеру существенно расширить область деятельности. Параллельно многократно уменьшаются физические затраты и максимально ускоряется выполнения работ любой сложности. Также в перечень явных плюсов входят удобное позиционирование, максимальная простота использования, отсутствие воздействия на сварочную дугу и повышенное усилие магнитного поля.

Угловые

На данный момент это наиболее распространенный тип магнитных приспособлений для сварки. К его главным отличительным чертам относятся простота конструкции и максимально доступная стоимость. Угольники позволяют оперативно и более чем надежно соединить в одно целое элементы будущих металлоконструкций. Они могут быть металлическими уголками, профилями, а также трубами разного сечения. Помимо всего прочего, магнитные угольники эффективно используют при работе с заготовками из листового металла.

Подобные приспособления могут быть стреловидными, треугольными или шестиугольными. В первом и втором случае речь идет об устройствах, с помощью которых можно закреплять детали под углами 45, 90 и 135 градусов. Угловой диапазон шестиугольных сварочных магнитов включает в себя также отметки 30, 60 и 75 градусов.

Делаем магнитный уголок самостоятельно

В первую очередь стоит определиться с тем, как можно сделать своими руками простой магнитный угольник. Речь в данном случае идет о максимально простом приспособлении, чертежи которого можно найти на многих сайтах в свободном доступе. С одной стороны такие держатели стоят недорого. В то же время существует возможность максимально минимизировать расходы за счет самодельных держателей.

Простейший вариант предусматривает наличие таких составляющих.

• Лист металла, толщина которого составляет не превышает 3 миллиметров. Выбирать в данном случае следует сплавы и другие материалы, не притягиваемые магнитами.
• Круглые магниты, являющийся составной частью динамиков.
• Втулки (желательно пластиковые).
• Крепежные элементы в виде винтов и гаек.

Алгоритм действий в данном случае предусматривает следующие шаги.

1. Разметить лист металла с учетом требуемых углов будущего фиксатора. От точности разметки будут зависеть характеристики будущего приспособления.
2. Вырезать две одинаковые заготовки и тщательно обработать их края.
3. Подготовить втулки, в качестве которых можно использовать, к примеру, одинаковые кусочки полипропиленовой трубы. Торцы данных элементов должны быть ровными и качественно обработанными. Естественно, все втулки должны быть одного размера.
4. Зафиксировать магнит любым доступным и наиболее удобным способом.
5. Разметить точки крепления, сделать отверстия под винты и собрать конструкцию.

По аналогии с обычным угольником можно изготовить практически любой, включая регулируемый, магнитный держатель. Прежде всего потребуется четко определиться с формой и функциональностью изделия. По скачанному из интернета или созданному шаблону вырезаются заготовки из листового железа. На следующем этапе необходимо заняться расположением и надежным креплением магнитов.

Магниты в итоге должны разместиться между двумя внешними пластинами. В зависимости от мощности и конструктивных особенностей, толщина фиксатора составит от 10 до 50 мм. В соответствии с многочисленными отзывами удобнее всего использовать неодимовые магниты, имеющие отверстия, которые условно называют «под саморез». Однако можно использовать и любые другие элементы при условии их качественной обработки и надежной фиксации в корпусе сварочного держателя.

Как в ситуации с простейшим угольником, на завершающем этапе потребуется разметить и просверлить отверстия под крепеж во всех элементах фиксатора

Важно учитывать, что ключевым моментом всего процесса создания самодельных приспособлений является их геометрия

О том, как применять в работе магниты для сварки, смотрите в следующем видео.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной статье. Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.
