Мангал своими руками

Какой кирпич подойдет для мангала

Рабочую зону лучше отделывать огнеупорным кирпичом. Если же постройка будет использоваться нечасто, то подойдет обычный красный. Наружную часть сооружения можно отделать облицовочным кирпичом — существует несколько разных вариантов по цвету и форме. Огнеупорный материал поможет сохранять тепло, а это пригодится для готовки на углях. При этом внешнюю часть конструкции можно выполнять из клинкерного кирпича. Иногда выбирают «состаренный» кирпич, тогда постройка будет выглядеть интереснее. Специальный печной или шамотный кирпич используют в самих жаровнях и в каминах, где огонь горит постоянно. Темный оттенок указывает на повышенную устойчивость к воздействию огня. Не стоит применять силикатный или керамический кирпич с пустотами. Чтобы не отягощать конструкцию, ее стенки выкладывают пустотелым клинкерным. Он стойкий к механическому воздействию и температурным перепадам.

Разновидности уличных печей

При выборе конструкции учитывают множество факторов, но главные из них — производительность и предназначение прибора. Заранее учитывают то, какие блюда на уличной печи будут готовить чаще, на какое количество человек они рассчитаны. Другие темы для размышлений — финансовые возможности, оценка своих строительных навыков.

Барбекю

Этот очаг отличает простота и универсальность. Такая конструкция позволяет варить, жарить, запекать продукты. Корпус прибора делают из кирпича. Внизу сооружают отсек-топку. Сверху делают площадку, на ней устанавливают посуду, решетки, вертелы или шампуры. Эта самая простая уличная печь, функциональность которой можно несколько расширить: например, установить дополнительные полки для посуды или продуктов.

Камин

Эту симпатичную конструкцию чаще устанавливают не под открытым небом, а в закрытых беседках. Однако в первом случае он будет служить дополнительным декоративным элементом. Чтобы появилась возможность приготовления блюд, над топкой устанавливают решетку, она служит подставкой для посуды, шампуров, решетки. Такой отопительный прибор можно сделать из камня, кирпича либо из металла, его потом облицовывают.

Мангал

Мангал — частый атрибут загородной жизни. Он представляет собой прямоугольную емкость, в нижней части которой для притока воздуха делают отверстия. В верхней части конструкции вырезают углубления для фиксации шампуров. В этом случае нередко используют металл толщиной как минимум 6 мм. Этот материал способен успешно противостоять жару, идущему от углей. Конструкции делают на ножках (колесах, полозьях), вмуровывают в бетон.

Печь с плитой

Конструкция с варочной плитой — следующее устройство, претендующее на звание «самая простая уличная печь». Этот вариант выбирают те дачники, которые выбираются на участок периодически, а печь им нужна для разогревания пищи или воды. Корпус обычно изготавливают из толстой листовой стали либо из чугуна. Чтобы уберечь изделие от похитителей, печь делают переносной, или крепят к фундаменту с помощью закладных, вмурованных в него.

Русская печь

Эта традиционная конструкция не самая простая уличная печь, зато она сможет стать отличным декоративным элементом участка. Ее используют для варки, копчения продуктов, жарки. Если изготовить варочную панель съемной, то в русской печи появится возможность готовить шашлыки. Ее необходимо спрятать под навесом, так как глина от влаги размякнет. Для сооружения такого устройства понадобится от 2500 до 3000 кирпичей, точное количество зависит размера печи.

Тандыр

Такую экзотическую печь выкладывают из огнеупорного кирпича или камня. В готовом виде конструкция имеет необычную форму: это большой кувшин, который не только не портит вид участка, он еще и выглядит очень экзотично. Нередко для его изготовления используют простую бочку, ее обмазывают глиной внутри и снаружи. В приготовлении блюд участвуют все поверхности сосуда: его горловина и стенки. Сверху на подставки устанавливают казан, укладывают решетки.

Мангал из бочки или газового баллона своими руками

Решение сварить мангал из трубы, бочки или газового баллона позволит сэкономить расходы на материал и время на работу.

Сборка проводится в такой последовательности:

1. Заготовка укладывается в горизонтальное положение, проводится разметка.
2. От бочки и баллона отрезается верхняя часть, равная половине окружности. Боковые стенки не трогаются. Отрезок трубы распиливается вдоль на равные половины.
3. Отрезанные части изделий соединяются мебельными петлями. Торцы трубы заглушаются квадратными накладками.
4. Намечаются и выпиливаются ножки. Их крепление производится к торцам корпусов.
5. Делаются выемки по краям и отверстия для поддувала.

Затем изделие декорируется и модифицируется. На него прикрепляются полки, подставки, крючки и украшения.

Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

• личные предпочтения владельца участка;
• размеры участка, возможность обеспечить противопожарные зазоры;

• финансовые возможности;
• другие соображения (наличие опыта, навыков и т.д.)

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

• со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
• со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Стационарный мангал

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

• уголок с полкой 40 мм;
• обрезки трубы для ножек;
• болгарку с набором насадок;
• электродрель;
• сварочный аппарат;
• линейку;
• чертилку;
• строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

1. на лист наносится развёртка чертежа;
2. с помощью болгарки вырезается заготовка;
3. боковые лепестки сгибаются под прямым углом к днищу;
4. провариваются стыки;
5. в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха;
6. поверху делаются прорези под шампуры;
7. швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

Каркасные мангалы

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Мангал с местом под казан

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

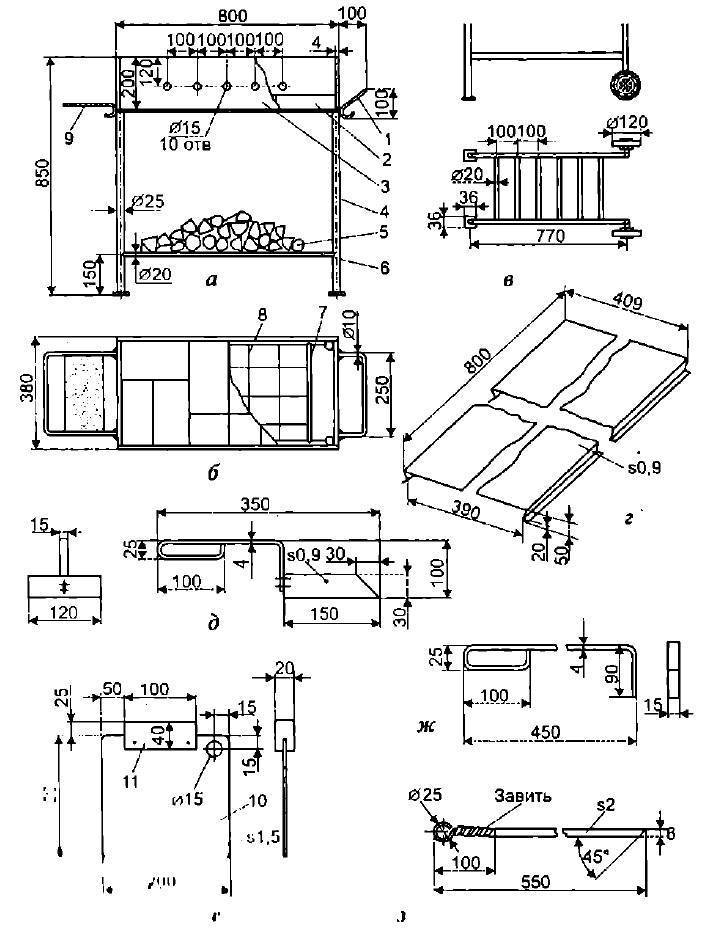

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Какие существуют виды мангалов

Мангалы отличаются большим разнообразием внешнего вида и конструкций. По материалу, из которого они изготовлены, их разделяют на два вида:

• Металлические.
• Кирпичные.

По степени своей мобильности мангалы подразделяются на

• Разборные.
• Переносные.
• Стационарные.

Прежде чем приступать к изготовлению жаровни своими руками, следует четко понять его назначение, место применения и производительность.

Если планируете жарить шашлык на воскресных вылазках на природу — вам понадобится складной или разборный мангал из металла, помещающийся в уголке багажника.

Если вы планируете изредка побаловать свою семью из 3-4 человек шашлыком-то лучше остановиться на металлическом переносном варианте, шириной в 30 и длиной в 40 см.

Если же к вам регулярно присоединяются ваши друзья- то короб, сохранив свою ширину в 30 см (определяется длиной шампура) в длину должен достигать уже 60 см. Для любой компании длина короба определяется из расчета 8-10 сантиметров на шампур. Однако на практике жаровни длиннее полутора метров выглядят непропорционально вытянутыми и встречаются редко, как правило, просто делают второй мангал.

Удобный в использовании мангал кованый разборный

Иногда в подражание профессиональным ресторанным системам устройство мангала усложняют и добавляют 30 сантиметровую зону для пережога дров на угли, чтобы была возможность добавлять их в процессе готовки. Над этой зоной ставят кожух с крышкой для подгрузки дров и вытяжную трубу.

Чертеж профессионального мангал своими руками из металла

Глубину короба обычно выбирают в пределах 15-25 сантиметров. Мясо должно находиться достаточно близко к горячим углям, чтобы пропекаться, но не должно гореть. Особо продвинутые модели оснащаются устройством регулирования высоты шампурной планки или решетки, а также электроприводом вращения шампуров или вертела.

Чтобы приготовление шашлыка доставляло только удовольствие, высоту ножек следует выбрать исходя из роста главного шашлычника. Высота, на которой будут располагаться ручки шампуров, должна позволять переворачивать их, не наклоняясь.

Немаловажно также взять металлический лист подходящей толщины. Металл тоньше двух миллиметров будет быстро прогорать и коробиться

Такой лист подойдет разве что для складных или сборных моделей, для которых вес имеет значение. Переносной мангал своими руками лучше всего сделать из листа толщиной 2 мм. Слишком толстый лист будет сложно обрабатывать, а жаровня получится слишком тяжелой. Листы в 4 или 6 миллиметров подойдут разве что для стационарных жаровен.

Конструкционная сталь

В качестве материала чаще всего применяют черный металл — обычную конструкционную сталь. Нержавейка выглядит намного импозантнее, но она в несколько раз дороже и к тому же для нее понадобится сварочный комплекс с подачей аргона.

Материалы и инструменты

Для постройки мангала потребуются определенные инструменты и материалы.

Основные инструменты:

• Емкость для кладочного раствора
• Промышленный миксер или мини-бетономешалка
• Лопата и ведра
• Колышки с веревкой
• Рулетка
• Водный или лазерный уровень
• Лопатка-мастерок
• Пила-болгарка
• Щетка для снятия раствора
• Перчатки для рук

Из материалов лучше подобрать такие:

• Цемент марки М-400
• Обычный рубероид
• Кладочная глиняная смесь. Она должна быть огнеупорной, а значит шамотной.
• Песок, гравий, брус или доски согласно чертежам
• Армированная сетка
• Кирпичи
• Проволока или арматура
• Дверцы, задвижки для печи или коптильни
• Трубы для коптильни и печи
• Плитка для облицовки и клей

Кирпич для мангала нужно выбирать определенный: шамотный, красный печной или полнотелый. Полые варианты для этого сооружения не подойдут, так как в них будет скапливаться влага. Наиболее надежный вариант – это шамотные изделия.

Разновидности мангала из кирпича

Мангал — вид восточной жаровни, где используется тепло от тлеющих углей. Изначально он представлял собой переносную медную чашу с полусферической крышкой.

Современные мангалы сооружаются не только из металла. Для стационарных построек используется керамический кирпич, из которого выкладываются:

• простые конструкции в виде 2-4 невысоких стенок, служащих подпорками для шампуров, на земляном основании;

более сложные сооружения с печью и дымоходом на капитальном фундаменте;

целые комплексы для приготовления блюд и отдыха вблизи природы.

Вариант мангала из кирпича своими руками каждый хозяин выбирает исходя из своих пожеланий, частоты использования, а также предполагаемого бюджета на строительство. В некоторых случаях он может достигать достаточно внушительной суммы.

Самый простой — чертеж, порядок действий и видео

На ровной площадке выкладываются 2-3 стенки высотой 50-60 см или прямоугольник. Между рядами кирпича укладывают решетку — колосник, на который будут помещаться дрова. При их сгорании зола падает сквозь отверстия решетки и не препятствует теплоотдаче.

Шампуры с кусочками мяса или решетку-гриль для жарки устанавливают на опоры. После полного прогорания углей золу удаляют, снимая колосник. Можно для этой цели в самом низу мангала предусмотреть отверстие или дверцу с задвижкой.

При достаточной высоте стенок мангала удобно устанавливать решетки сразу в 2-3 яруса. Тогда одновременно можно готовить нескольких блюд, а дров и времени уйдет намного меньше.

Жаровня с разделочным столом — чертеж

Если дополнить мангал столешницей, получится удобное место для разделки продуктов, заготовки шампуров или решеток-гриль. Столешницу нужно изготовить из практичного материала — металла, камня, кирпича, устойчивых к атмосферным воздействиям. Поверхность желательно сделать гладкой для упрощения уборки.

При наличии водопровода в столешницу можно встроить мойку. Ниша для дров или полочки внутри стола помогут хранить дрова в сухости, а нужный инвентарь в порядке.

Вариант с дымоходом

Чтобы не вдыхать дым от тлеющих дров, над мангалом устраивается дымоход. Он отводит продукты сгорания на безопасную высоту.

Для изготовления дымохода рекомендуется использовать:

• керамический кирпич;
• нержавеющие трубы;
• асбоцементные трубы;
• жаростойкий бетон.

Дымоход из кирпича — достаточно сложное инженерное сооружение, технология кладки описывается порядово во многих источниках. Если его неправильно сложить, тяги не будет, и дым пойдет в обратном направлении.

Поскольку продукты сгорания имеют высокую температуру, внутренняя часть выкладывается из шамотного кирпича на глиняном растворе, наружная — из обычного на цементно-песчаном.

Для предупреждения попадания осадков в трубу ее верх защищается колпаком. Если сечение трубы достаточно большое, внутри можно подвешивать продукты для копчения, а интенсивность дыма регулировать заслонкой.

Мангал с плитой и мойкой

Такой кухонный комплекс позволит приготовить полноценный обед или ужин из нескольких блюд. В конструктиве кроме мангала столешница с мойкой и плита для казана на дровяном топливе.

Варочная панель заметно усложняет конструкцию мангала. Под плитой устраивается дополнительная камера для дожига топлива. За счет поступления вторичного воздуха сгорание дров и углей происходит более полно, и время приготовления пищи на плите сокращается.

К мойке подключается водопровод и канализация, которая выводится в септик или сточную канаву. На зиму вода сливается из системы, чтобы избежать замерзания труб.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Конструкция кирпичной жаровни

Приспособление для жарки шашлыков, при создании которого использовались кирпичи, выглядит как капитальное сооружение. В нём есть жаровня, оснащённая прутьями, необходимыми для фиксации шампуров, и зона, где могут находиться запасные дрова. Правда, мангал из кирпича — это сооружение с большим весом, ведь оно возводится на бетонном основании. Конструкцию приспособления для жарки мясных кусочков на открытом воздухе обязательно дополняют трубой для выведения клубов дыма, навесом или небольшой крышей, а ещё столешницами.

Плюсы и минусы мангала из кирпича

Хозяева дач, построивших на загородном участке кирпичное сооружение, на котором готовят шашлыки, обнаружили у него следующие преимущества:

• долгий срок службы и невосприимчивость к различным факторам, вызывающим порчу мангала, ведь правильно сделанный мангал не ржавеет и не теряет свой вид, как это происходит с металлическим ящиком для жарки мяса;
• мангал сохраняет внутри жаровни тепло, полученное сжиганием дров, поскольку кирпичные стены не выпускают нагретый воздух, тем самым способствуя распределению тепла по всей зоне, где жарится и не подгорает шашлык;
• экономный расход дров и угля, так как кирпич удерживает тёплый воздух, не позволяя полученной в жаровне температуре опускаться ниже;
• незначительные траты на строительство, ведь искусственные камни правильной формы — материал недорогой, и работа с ним довольно бесхитростна, чего нельзя сказать о металле;
• готовое приспособление становится хорошим дополнением к остальным постройкам, имеющим на дачном участке, и украшает двор.

Конструкция, предназначенная для приготовления мяса и сооружённая из кирпичей, характеризуется и некоторыми недостатками:

• мангал из кирпича может показаться огромным, к тому же его, в отличие от металлического приспособления, не получится никуда передвинуть;
• жаровня из кирпичей отличается большими размерами, поэтому под неё необходимо приспосабливать обширную площадку;
• приспособление сооружается не из обычных, а из специальных шамотных и керамических кирпичей.

Мангал, который всегда будет стоять на одном и том же месте, следует возводить поодаль от дачи и других деревянных построек, всё-таки приспособление для жарки шашлыков — это объект с открытым пламенем. Кирпичной жаровне разумнее отвести отдельный участок в специальной зоне отдыха, например, в беседке. Там ему не грозит порча дождём или снегом, к тому же рядом с мангалом из кирпичей, сидя за столом, могут спокойно расположиться гости.

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

1. Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
2. Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
3. Мобильность. Мангал сделать можно носимым, передвижным или возимым.
4. Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
5. Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

• толщина металла для очага – 3 мм и больше;
• высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
• расстояние между шампурами – 8-10 см;
• ширина очага – 25-30 см;
• длина очага – 50 см и больше, в зависимости от количества шампуров;
• глубина выемок – 2-3 см;
• высота рабочей части – 80 см.
