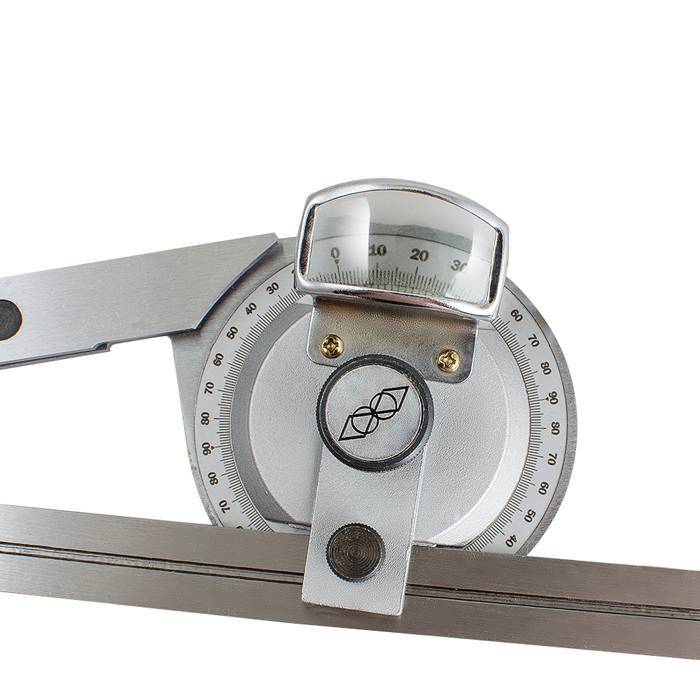

Механический угломер инструментальный

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

  • По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
  • По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

  1. Приложить инструмент к измеряемой плоскости специальным опорным основанием
  2. Нажать на стопорное кольцо прибора, которое находится в верхней части
  3. Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
  4. Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

https://youtube.com/watch?v=9yRVD1HDjIY

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

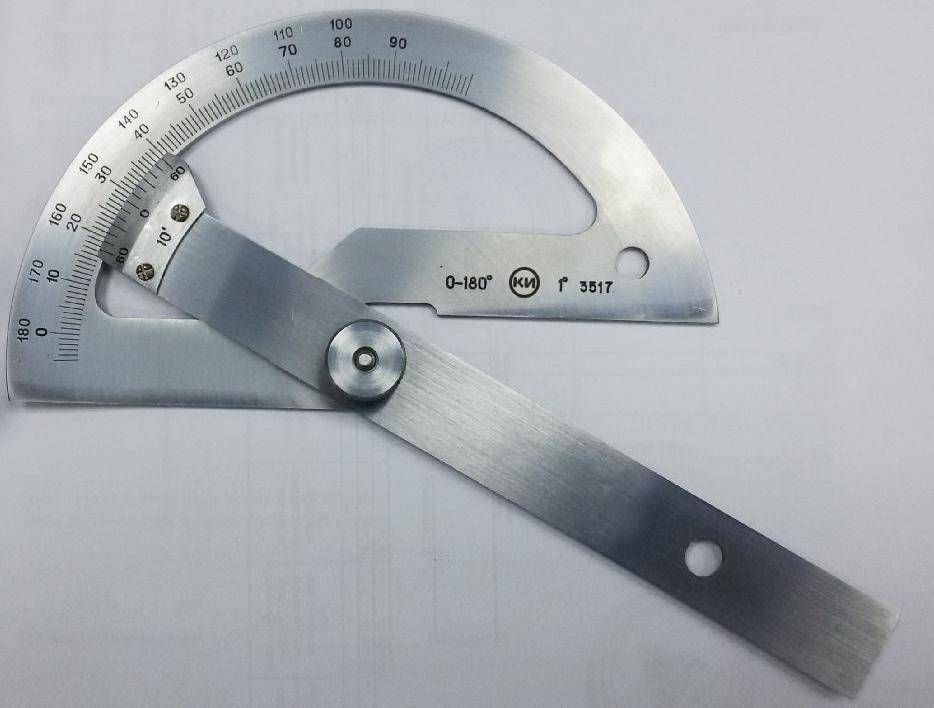

  • простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;

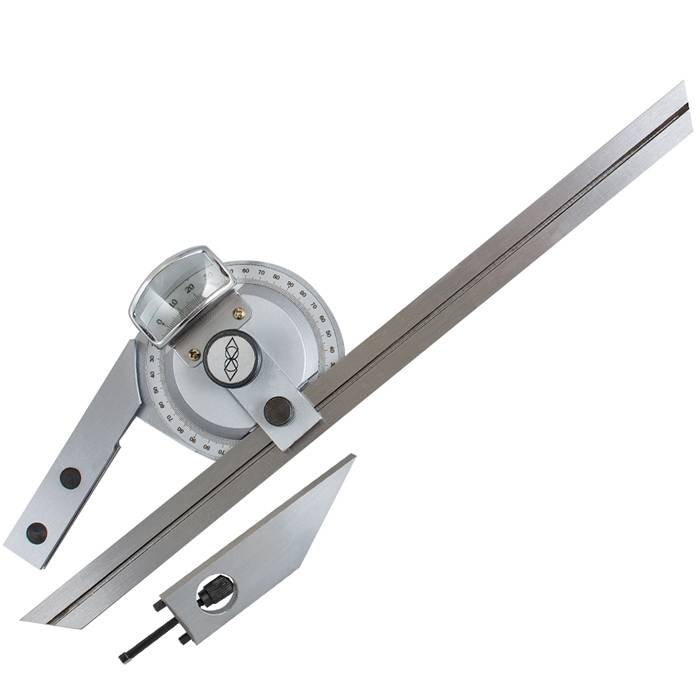

  • оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

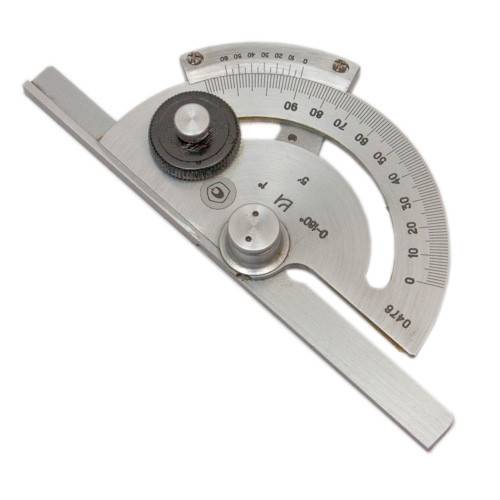

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.


Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

  • тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
  • эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
  • измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
  • функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.

Устройство угломера

Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Виды угломеров

По особенностям конструкции и принципу работы модели приборов можно разделить:

  • на электронные, они же цифровые. Эти устройства точные, работать с ними очень легко. На лицевой части прибора расположен дисплей, на котором отображаются показания. Также такие устройства могут иметь дополнительные функции;
  • лазерные. Такие устройства вместо подвижной механической части используют направление луча на нужную точку. Минус такого оборудования — лазерный указатель сложно увидеть невооруженным глазом. Для этого используются дополнительные приемники, обеспечивающие точное наведение на цель;
  • маятниковые. Такие приборы предназначены для точных измерений в инструментальном производстве. Во время работы шкала остается неподвижной, перемещается стрелка, которая устанавливается на противовес;
  • оптические. Яркий представитель таких угломеров — тахеометр. Отличить подобные приборы можно по так называемому «глазку» — оптической линзе, которая используется при проведении измерений;
  • механические. Модели с нониусом более точны, но требуют понимания принципа и особенностей работы;
  • шаблоны. Представляют собой изделия с фиксированными углами. Они используются для настройки других инструментов и быстрого проведения стандартных измерений. Шаблоны бывают на 30, 45, 90 и более градусов.

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

  • одну сторону измеряемого угла совмещают с основанием шкалы;
  • другую- с подвижной линейкой;
  • в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

  • по сфере применения;
  • по точности;
  • по погрешности измерения;
  • по принципу измерения;
  • по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

  1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
  2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
  3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
  4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
  5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
  6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
  7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

  • внешние (маркировка УМ);
  • внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Как пользоваться?

Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.

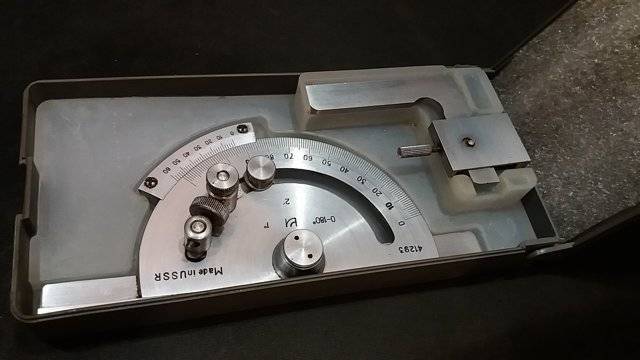

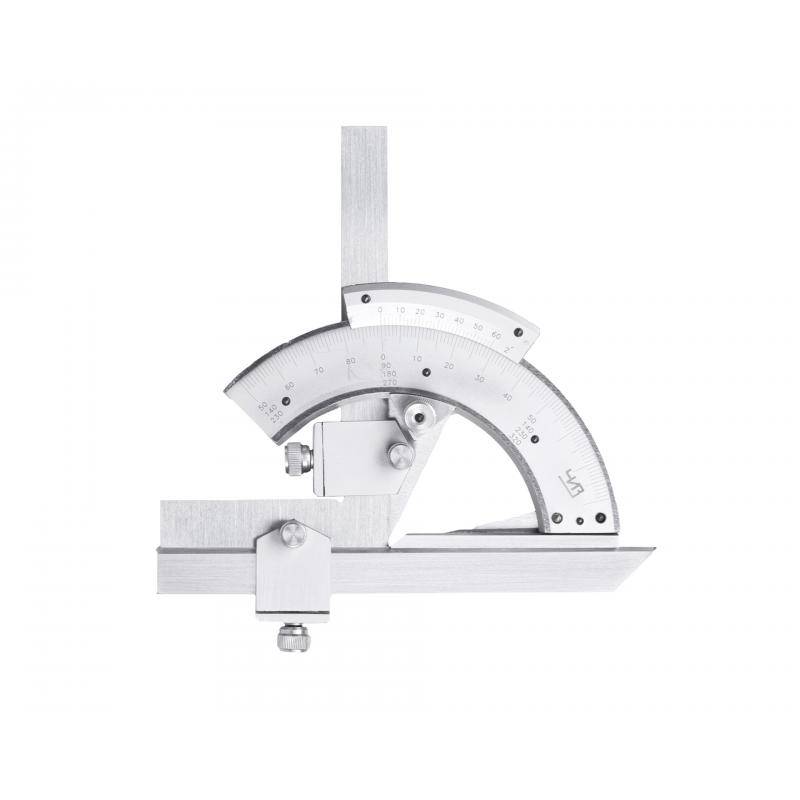

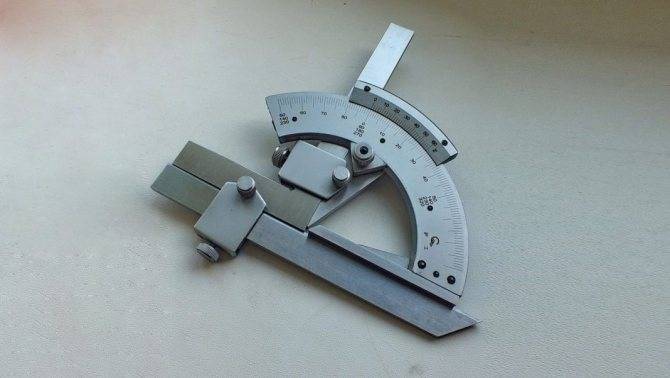

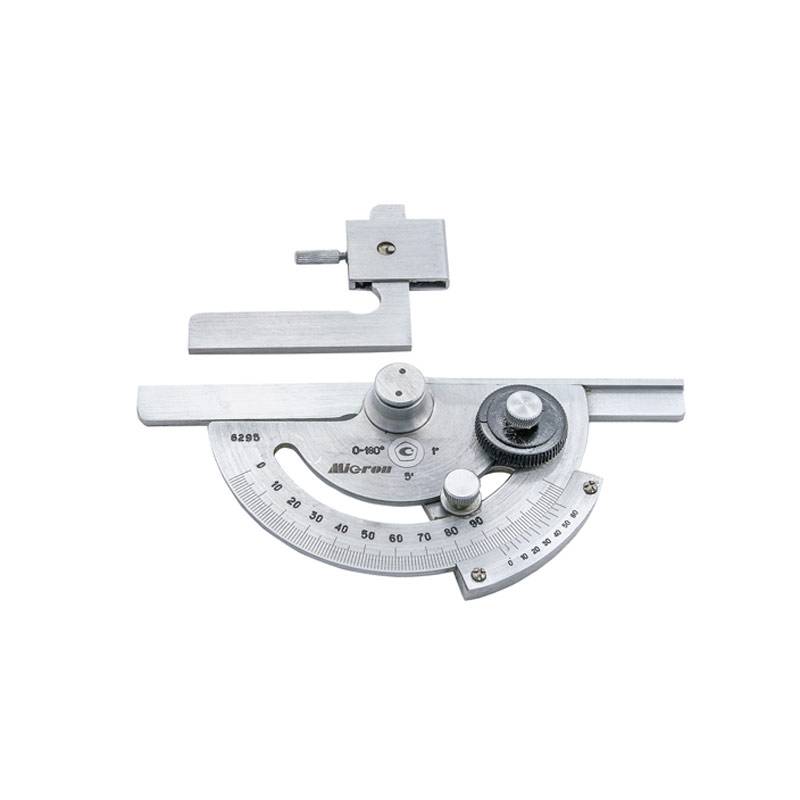

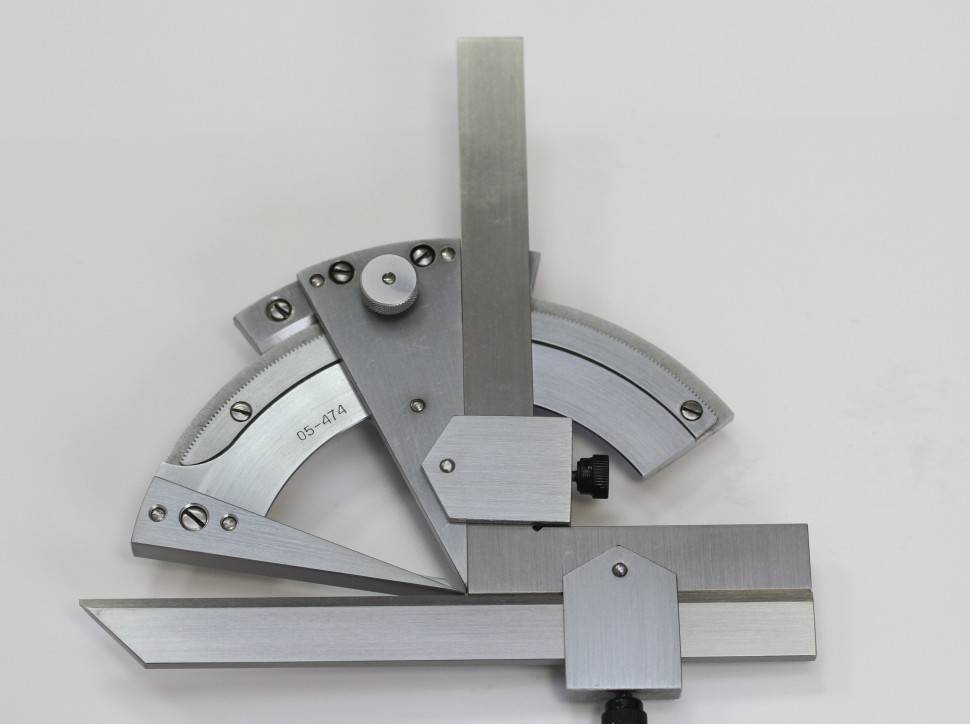

Механическим с нониусом

Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:

  1. Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
  2. Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.

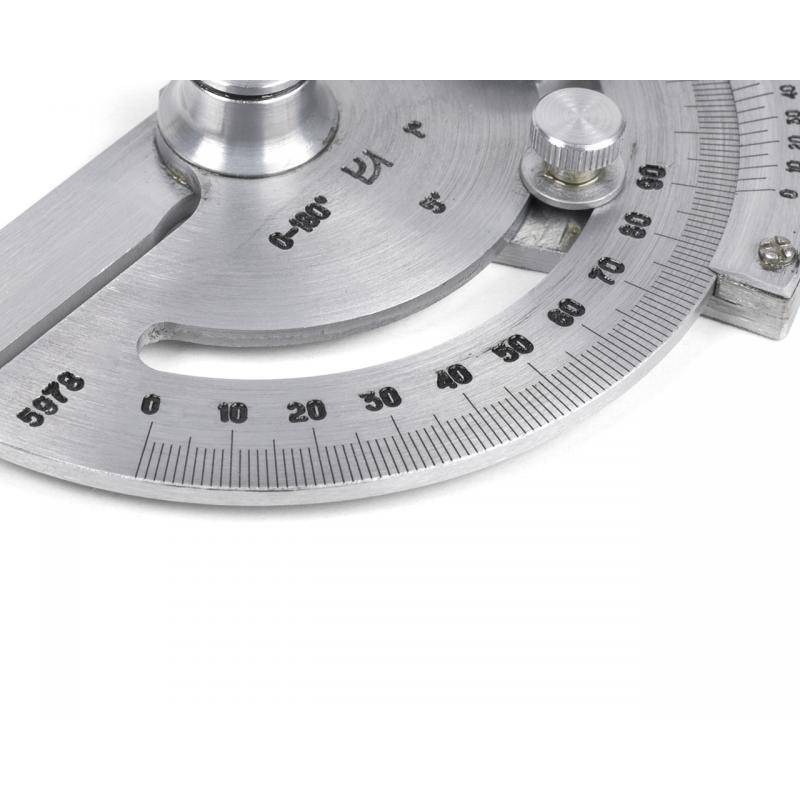

На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.

Оптическим

Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.

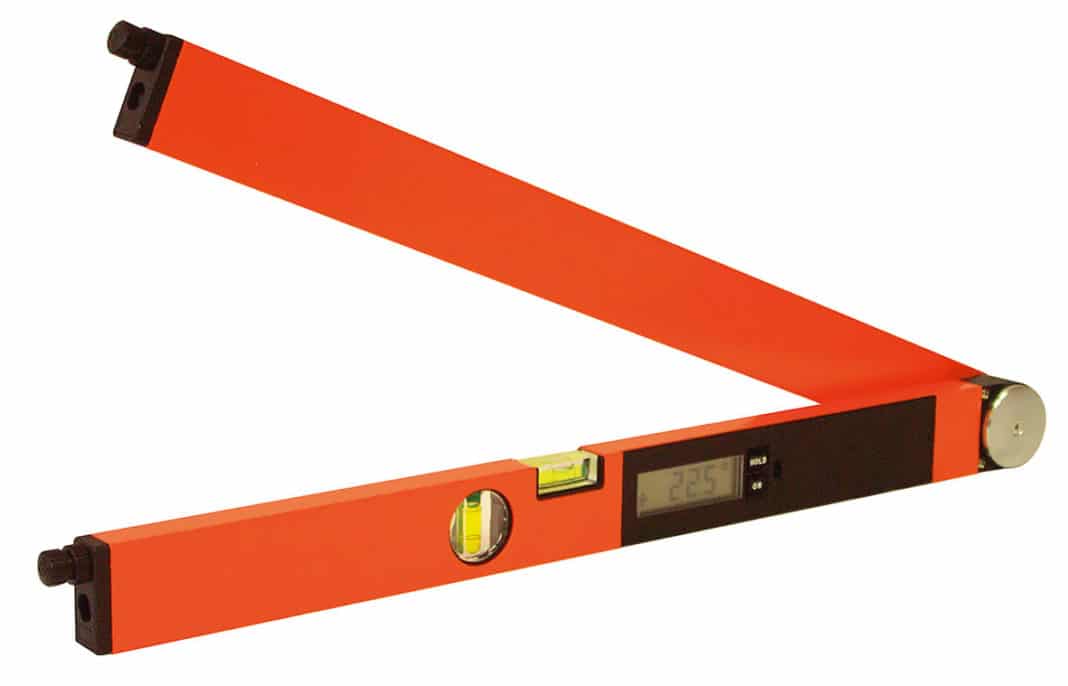

Электронным

Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:

  1. Приложить инструмент базовой стороной к измеряемой поверхности.
  2. Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
  3. При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.

Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно! Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

  • Геометрия
  • Астрономия
  • Военное направление
  • Мореходка
  • Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Угломер из мобильного телефона

В каждом смартфоне есть акселерометр и G-Sensor.

С помощью таких датчиков телефон понимает, в каком он положении находится в руке и, при необходимости, адаптирует изображение из портретного режима в альбомный и наоборот.

И смартфон тоже можно использовать как угломер. Его точность будет чуть ниже, нежели у выше рассмотренной самоделки, но если погрешность в 5-8° не играют роли, то сойдет и такой вариант.

Для использования смартфона в качестве угломера потребуется установить соответствующее приложение, умеющее считывать данные из акселерометра и G-Sensor. Бесплатных утилит подобного плана множество как в GooglePlay, так и в AppStore, как пример – SmartTools или Smart Protector. Эти приложения умеют работать как полноценный строительный уровень, капсулы с пузырем при этом изображается графически. В SmartTools также есть функция визуального угломера, когда угол наклона отображается на дисплее, где на заднем фоне проектируется изображение с камеры.

Важно! Далеко не все смартфоны снабжены акселерометром, в некоторых имеется только G-Sensor. С его помощью невозможно установить точный угол наклона, погрешность угломера будет очень большой. Подборка видео по теме, возможно узнаете что-то для себя новое:

Подборка видео по теме, возможно узнаете что-то для себя новое:

https://youtube.com/watch?v=PWSEBxSFUDs

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

  • диапазон измерений;
  • удобство предоставления информации;
  • эргономичность инструмента, его габариты и вес;
  • наличие внутренней памяти для хранения показаний;
  • точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1 о .

Правила ипользования угломера

Тут нет ничего сложного. Однако электронным приспособлением пользоваться намного проще. Измерения с помощью механического угломера осуществляются посредством выбора разных вариантов положения его деталей. Например, внешние углы с помощью универсального угломера проверяются следующим образом:

  1. Инструмент прижимают к одной поверхности угла заготовки.
  2. На другую сторону накладывается шкала основания-дуги.
  3. Затем проверяют стыки сторон угла заготовки и приспособления на наличие зазоров.
  4. С помощью винта угломер фиксируют на предмете, который подвергается замеру.
  5. Смотрят на значение, которое совпадет с краем инструмента.

Еще легче узнать угол, который находится между расходящимися/сходящимися противоположными поверхностями изделия. В этой ситуации тоже можно применить . Для того чтобы замерить ту или иную сторону, нужно просто к ней приставить планку приспособления (горизонтальную) с угольником, а к другой поверхности приложить шкалу дуги-основания.

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

  1. Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
  2. Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
  3. Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Публикации по теме

Как пользоваться нутромером — назначение, применение и настройка прибора

Учимся делать измерения разными видами микрометров

Виды строительных угольников — назначение, применение и выбор

Как пользоваться динамометрическим ключом: подробная информация об инструменте

Особенности конструкции

Углы, как известно, принято измерять в градусах. Именно он и считается шагом инструмента. Градусы же делятся на секунды и минуты. Все угломерные инструменты обладают одной общей особенностью конструкции — основание, выполненное в виде дуги, на поверхность которой нанесена специальная шкала. Последняя является подвижной и закрепляется на основании в виде линейки, которая служит отправной точкой. Нередко приспособления оснащаются и треугольником, который закрепляется на специальной планке-опоре. Фиксировать полученные значения позволяет особый винт.

Маятниковые механические устройства обладают и дополнительным конструктивным элементом, который принимает вертикальное положение в процессе замеров. Этими приспособлениями гораздо удобнее пользоваться, нежели обыкновенными. Они зачастую используются для измерения крупных изделий. Например, ими можно измерять углы механизмов и узлов техники сельскохозяйственного назначения.

Угломеры зачастую производятся из инструментальных стальных сплавов. Эта разновидность металла характеризуется высокой стойкостью к повреждениям и достаточной прочностью. Срок службы у механического приспособления из стали очень большой. Иногда углоизмерительные средства делаются из крепкой пластмассы или древесины. Таким инструментов нередко измеряют поверхности при внутреннем ремонте помещений (например, в процессе монтажа плинтусов и стеновых панелей).

Угломер для затяжки болтов назначение и как пользоваться

При ремонте двигателей автомобилей и другой техники возникает необходимость затягивания болтов и гаек с определенным усилием. Это усилие учитывается для того, чтобы не перетянуть крепление, тем самым сорвав резьбу, и при этом обеспечить достаточное усилие затяжки. Сделать это можно при помощи динамометрического ключа и угломера для затяжки болтов (доворотного ключа).

Это интересно! На автомобилях Renault указываются значения затяжки болтов не только с определенным моментом, но еще и с завинчиванием на соответствующий угол.

О назначении и применении динамометрического ключа известно всем, но для чего нужен доворотный ключ. Угломер для затяжки болтов, или как некоторые называют этот инструмент динамометрическим ключом с градусной шкалой, представляет собой специальный прибор, позволяющий обеспечить дополнительный момент затяжки крепежного соединения на определенный градус. Рассмотрим подробно, что он собой представляет, и как им пользоваться.

https://youtube.com/watch?v=b6ihweXGy0Y%3F

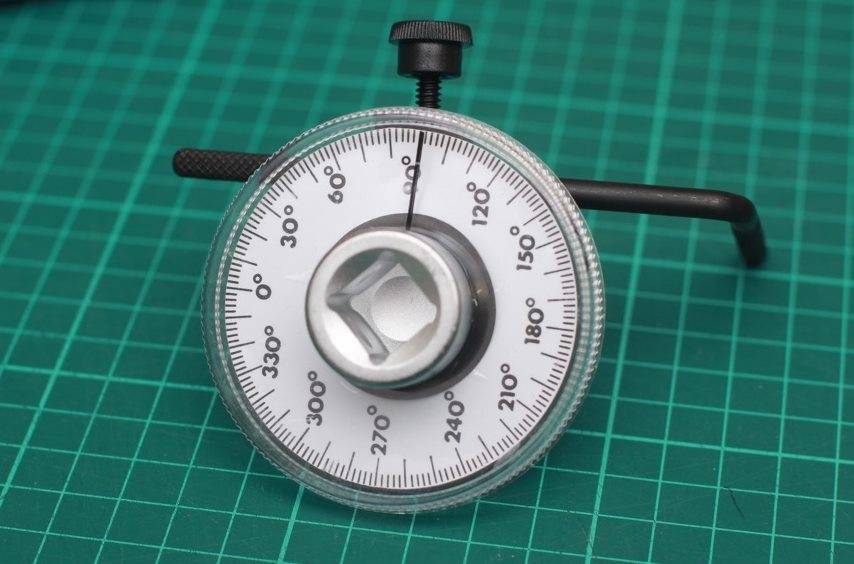

Конструктивно прибор состоит из круглого основания с градуированной шкалой в градусах от 0 до 330 градусов. С лицевой стороны этого инструмента находится квадратное отверстие, к которому присоединяется ключ-трещотка, а с тыльной стороны располагается шлиц в виде квадрата для присоединения соответствующего размера головки. Далее рассмотрим, как пользоваться угломером для затяжки болтов:

  1. Перед применением инструмента нужно уточнить, на какой угол нужно завинчивать болт, что обязательно указывается в инструкции по ремонту определенных узлов, частей и механизмов автомобиля
  2. Узнав величину градусов, необходимо присоединить к квадрату головку (можно через удлинитель)
  3. На прибор установить Г-образный крепеж, и зафиксировать его. Он нужен для того, чтобы прибор был неподвижным

Надеть головку на болт вместе с доворотной шкалой, и присоединив рукоятку ключа, произвести довинчивание болта на необходимый угол. Угол контролируется по шкале.

Аналогичная процедура проделывается для всех крепежных элементов ремонтируемого механизма. На автомобиле учитывать момент затяжки болтов необходимо при установке головки блока цилиндров, блока коленвала и крышки клапанов.

https://youtube.com/watch?v=LJlVpYY9Xlw%3F

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

  • одну сторону измеряемого угла совмещают с основанием шкалы;
  • другую- с подвижной линейкой;
  • в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

  1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
  2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
  3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
  4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
  5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
  6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
  7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
  8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
  9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

  1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
  2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
  3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
  4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Угломер: устройство и назначение

Механический и иной вариант исполнения угломеров предназначен для измерения углов. При этом поверхности, образующие его, могут находится в различных плоскостях. В продаже встречаются и оптические варианты исполнения, способные проводить замеры удаленно.

Оптический метод позволяет проводить замеры даже в случае нахождения относительно далеко от исследуемого объекта. Современные варианты исполнения могут выводить информацию на дисплее, то есть ничего рассчитывать не приходится.

Устройство оптического угломера

Самый простой угломерный инструмент характеризуется следующими особенностями:

  1. При измерении используется две обычные линейки, которые на поверхности имеют шкалы.
  2. Линейки выставляются по углу, после чего проводится снятие показателей.

При проведении столярных работ часто используются жесткие угломеры. Они позволяют быстро задать наиболее часто применяемые показателя, к примеру, 90 или 45, 30°.

Выводы

Плюсы:

  • Интересная и уникальная конструкция
  • Хорошее качество изготовления
  • Может измерять как наружные, так и внутренние углы
  • Измерение нестандартных углов в труднодоступных конструкциях
  • Имеет нониус
  • Барашек для фиксации и переноса измерений
  • Практический диапазон измерений – ~15°-180°

Минусы:

Сделан из пластика

Вердикт – отличная вещь, за эти деньги лучше просто не найти. Возможности и конструкция делает этот угломер практически идеальным инструментом для мелких работ: хобби, моделирование, работы по дереву, контроль угла Edge-подобных систем заточки и т.д. Для более крупных и грубых работ у него есть алюминиевый старший брат той же конструкции (но с меньшей точностью измерений).

В общем, рекомендую угломер KWB 0658-00 обеими руками, под этим названием или любым другим. Аналоги я озвучил, другие способы измерения и построения углов тоже. Выбирайте…

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
