Монтаж кран-балки подвесной

Транспортировка

Перебазировка башенного крана выполняется:

  1. Разделением на сборочные узлы и механизмы. Способ характерен для немобильных подъемников, имеющих неповоротную башню, и поворотных кранов большой грузоподъемности.
  2. Погрузкой агрегата на транспортное средство в цельном состоянии без разборки. Данным методом перевозят мобильные, быстромонтируемые устройства.

При транспортировке немобильных кранов, время монтажа которых достигает до 2 недель, пользуются:

  • автотягачами;
  • 1-осными прицепами.

Мобильные агрегаты перевозят:

  • автотягачами;
  • подкатными тележками;
  • тягачами со сцепкой с шаровым шкворнем;
  • трейлерами.

Разворот подъемника при перемещении осуществляется безопасными рукоятками и дышлом. При движении автопоезда по улицам и шоссе габаритные размеры должны соответствовать норме ГОСТа 13556-76.

Стандартные параметры габаритов:

  1. Грузовой момент — до 170 тм.
  2. Длина модуля без автотягача — до 28 м.
  3. Высота и ширина — не более 4,2 м.
  4. Клиренс — не менее 0,35 м.
  5. Нагрузка на колесо:
    • для 4-колесных тележек — не более 5 тс;
    • для 2 соосных тележек — не более 4,3 тс.

Так, кран КБ-503 транспортируют в сложенном виде на 4 подкатных тележках при агрегатировании к тягачам КрАЗ-255В, КрАЗ-214В. Отдельно от крана устанавливают:

  • стреловый механизм с тележкой;
  • промежуточные башенные секции;
  • оголовок;
  • 2 тележки на колесном ходу;
  • противовес.

Допустимая норма уклона:

  • продольная — 5%;
  • поперечная — 3%.

Маршрут обязательно заранее согласовывают с органами ГИБДД. Для самомонтирующихся подъемников разрешение не требуется. Скорость транспортировки может достигать более 80 км/ч. Скорость езды немобильных устройств при движении по ровной магистрали — 15 км/ч.

Если необходимо перебазировать подъемник на небольшие расстояния, его транспортируют без разборки по временным инвентарным и подкрановым путям. При перемещении с территории завода, на котором выпущен кран, на промышленный объект пользуются услугами железной дороги. Для облегчения погрузки-выгрузки подъемных модулей используют открытые железнодорожные платформы. Их размеры должны соответствовать габаритам подвижных составов.

Особенности демонтажа

Демонтаж крана мостового типа выполняется тогда, когда соблюдены установленные нормы безопасности. Демонтажный процесс мостового крана проводится в противном порядке от монтажного.

Видео с отрывком демонтажа крана

Монтаж начинается либо из необходимости смены старого крана на новый, либо в связи с окончанием исполняемых работ, либо тогда, когда цех нужно освободить от крана. Большая часть мостовых кранов выполнили установленные сроки и нуждаются в замене или капитальном ремонте.

Основной причиной износа кранов являются серьезные поломки металлоконструкций или дефекты. Главные изъяны – это коррозия, трещины, отрицательные прогибы пролетных балок.

Услуга ремонта мостовых кранов не является популярной, так как часто выгоднее купить новое оборудование, нежели потратить какую-то сумму на капитальный ремонт. Более того, после совершения ремонта мостовой кран служит не больше 3-4 лет. Потому очевидно, что в экономическом плане выгоднее будет установить новое оборудование.


Процесс демонтажа мостового крана. Подрядчик – компания ТехКранМонтаж

Есть несколько вариантов проведения работ по демонтажу мостовых кранов, но исходят из того, с какой целью эксплуатируется оборудование. Если предполагается, что в будущем кран утилизируется, то после его снятия с подкрановых балок убирают кабельную разводку, тросы и электродвигатели. Узлы, пролетные балки, агрегаты, которые остались, делят на части и отправляют на металлолом. Если мостовой кран будет перемещен в другое место, то от мостов нужно отсоединить ходовые и грузоподъемные механизмы, а затем перевезти кран в другое место.

Полиспасты или стреловые самоходные краны, которые подвешены к балкам, часто являются «помощниками» при демонтаже мостовых кранов. Также могут использоваться монтажные мачты, но такое бывает редко.

Есть некоторые мероприятия, которые следует проводить перед демонтажными работами.

  1. Нужно оградить территорию, которая будет нужна для работ по разборке крана;
  2. Обустроить грузоподъемные механизмы и оснастку (установить приспособления, лебедки для того, чтобы была возможность укрепить концевые балки т.п.);
  3. Установить опоры для фиксации крана на крановых путях;
  4. Приготовить площадку, где будут складываться демонтированные единицы крана.

После завершения подготовительных работ нужно зафиксировать башмаки под колесами или тележкой крана. Это нужно для того, чтобы предотвратить самостоятельное движение оборудования. Следующее действие – отключить кран от электричества и непосредственно разобрать его.


Еще одно фото от “ТехКранМонтаж”. Момент демонтажа кран-балки грузоподъемностью 16,5 тонн

Последующие этапы демонтажа зависят от крановой конструкции. Если кран с двумя полумостами, то сначала нужно убрать грузовую тележку, разделив ее на части. Затем нужно поделить на полумосты мостовую часть конструкции, предварительно освободив ее от оборудования. Последнее – по очереди снять полумосты.

Если у крана две главные балки, то сначала проводят демонтаж кабины, главных балок и тележки, а потом – концевые.

Другие параметры

В то же время, учитываются и другие важные характеристики балки, среди которых можно выделить следующие.

Размер пролета или площадь рабочей зоны крана – ее возможный диапазон 3-28,5 м. У однопролетных он равен 3-15 м, у двухпролетных составляет от 7,5 до 12 м.


Кран-балка — схема и характеристика установки

Подъемная высота. Для подвесных модификаций этот показатель достигает от 6 до 36 м, для опорного – от 6 до 18 м, но можно на заказ изготовить модель с высотой подъема до 36 м.

Электрическое напряжение. Для работы устройств подводится с помощью гибкого кабеля трехфазный ток с напряжением 380 В и частотой 50 герц.

Скорость перемещения грузов. У опорных устройств – 24-60 м/мин, у подвесных – не более 30 м/мин.

Температурные условия. Большинство современных моделей могут работать в диапазоне температур от -20 до +40 градусов, а модификации низкотемпературного исполнения способны функционировать и при 40-градусных морозах.

Монтаж кран-балки — услуги в Москве

ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.

Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.

Преимущества монтажа кран-балки нашей компанией

  • Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
  • Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
  • Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
  • После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
  • Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.

Этапы монтажа кран-балки

Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».

  • Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
  • Изучают техническую документацию на погрузочно-разгрузочное оборудование.
  • Создают условия для безопасной работы соответственно указанным инструкциям.

Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.

Способы монтажа кран-балки

Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:

  • Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
  • Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.

Этапы сборки кран-балки. Основные моменты

Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:

  • На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
  • Собираются металлоконструкции и обустраивается необходимое электрооборудование.
  • Производится подъем кран-балки на подъездные пути.
  • Выполняются пуско-наладочные работы.
  • Осуществляется тестирование смонтированного механизма.
  • Составляется отчетная документация и подготавливаются акты выполненных работ.

Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.

Установка кран-балки

Перед началом выполнения монтажных работ командой сертифицированных профессионалов производится предварительное знакомство с теми конструктивными особенностями, которыми обладает конкретный объект. В ходе выполнения мероприятий по подготовке к установке кран-балки, специалисты производят оценку того места, где планируются монтажные работы. При этом учитываются те виды подъемных работ, которые будут выполняться установленной конструкцией.

На время, необходимое для установки кран-балки, влияет ее конструкция. Понятно, что чем она сложнее, тем больше времени потребуется команде профессионалов на установку оборудования.

Способы установки

Выполнять монтаж кран-балки можно, используя несколько методов. Какой способ монтажа выбрать, зависит от таких факторов, как конструкция и масса кран-балки, от места, где она будет устанавливаться (снаружи помещения или внутри производственного цеха). Кран-балка может собираться полносборочным методом или поэлементным способом.

В первом случае монтажные работы предполагают выполнение комплексной сборки кран-балки, которая производится на подкрановые пути. При выполнении поэлементного монтажа все работы выполняются в несколько этапов. Работы занимают больше времени. Кроме того, выполнение отдельных монтажных операций может производиться на высоте, что позволяет быстро собирать краны в условиях небольших площадей. Так, на первом этапе необходимо подготовить подкрановые пути и только после этого можно приступать к процессу монтажа кран-балки. Или, к примеру, если до начала работ собрать все крупные детали конструкции в одном месте, доставив к месту работы кран-балки, можно приступать к выполнению основного этапа монтажных работ.

Для монтажа кран-балки может понадобиться дополнительное оборудование. Такими приспособлениями являются монтажная мачта и самоходный кран, металлические конструкции, как колонны или фермы, может быть задействован даже каркас строения. Однако использование каркаса строения при установке кран-балки является целесообразным только в случаях, когда его конструкция способна выдерживать нагрузки.

Этапы выполнения монтажа кран-балки

Независимо от того, какой способ монтажа кран-балки выбирается командой специалистов, этот процесс выполняется в несколько этапов. На первом этапе монтажных работ специалистами производится выкладка отдельных частей кран балки на предварительно подготовленном месте. Следующим этапом выполнения монтажных работ является выполнение сборки конструкции кран-балки на подкрановых путях. После чего поднимается мост. На заключительном этапе выполнения работ по монтажу устанавливается кран балка. Монтаж кран-балки выполняется только после того, как выполнены все подготовительные работы.

После окончания сборки конструкции, установки и наладки электрооборудования, производятся пусконаладочные работы, выполняется тестирование работы крана.

Какую технологию монтажа выбрать

Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов

Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.

Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:

  1. Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).

Монтаж двухбалочного крана грузоподъемностью 200 тонн

Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ  геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.

  1. Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
  2. Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.

Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.

Монтаж подвесной кран балки

Монтаж подвесной кран-балки должен полностью соответствовать требованиям Строительных Норм и Правил (СНиП).

При монтаже грузоподъемных механизмов специалисты должны пользоваться специальными инструкциями. В этом деле самодеятельность не допускается. И это объясняется просто. Любое нарушение технологии монтажа может привести в процессе эксплуатации к возникновению аварийный ситуаций с тяжелыми последствиями.

После окончания сборки грузоподъемной машины требуется провести тестовое испытание, в ходе которого необходимо выявить и устранить различные недоделки или нарушения технологического характера.

Приступают к монтажу кран-балок после получения акта о смонтированных подкрановых путях. Без этого документа начинать сборочные работы категорически запрещается. Акт о приемке ходового пути может быть оформлен на целый участок, или только на некоторую его часть. И также осуществляется приемка выполненной работы по установке подъемного механизма.

Монтаж данного типа подъемного механизма возможен только тогда, если отклонение стенки ходовой балки по высоте от горизонта не будет превышать 0,01 миллиметра. Допускаются ничтожные отклонения подкранового пути и по горизонту. А также относительно одного рельса к другому. Этот разрыв не может быть больше указанных значений в инструкции.

Этот этап монтажа устройства, как и все предыдущие, регламентируется ППР, а также при помощи записки о технологической последовательности сборки. На монтажную площадку обычно кран-балка подвесная прибывает в разобранном виде, то есть узлами. В этом случае первым на путях закрепляют ходовые тележки в сборе. Затем балку монтажники соединяют с ходовыми секциями. Они тщательно закрепляют соединенные узлы. Электрики тем временем монтируют электрооборудование согласно инструкции.

Если на монтажную площадку кран-балка доставлена в собранном виде, то ее установка на ходовые пути устанавливается согласно разработанной схеме.

После того, как она установлена в рабочее положение, к ней подключено электричество, начинается этап проверки качества монтажных работ. Проверка геометрических параметров осуществляется при помощи специальных щупов. Обычно ими являются металлические пластины толщиной 0,33 миллиметра. Если болтовое соединение пропускает под накладку такую пластину-щуп более чем на 20 миллиметров, то сборку считают некачественной. В этом случае параметры доводят до нужного показателя.

При монтаже кран-балок некоторые соединение требуют сварочных работ. Для их производства существуют специальные допуски, которые зафиксированы в проекте. Соединение узлов и деталей при помощи сварки должно полностью соответствовать требованиям и правилам, которые прописаны в документах Государственного технического надзора, а также требованиям инструкций, подготовленных заводами-изготовителями продукции.

— все о спецтехнике!

На что стоит обратить внимание при установке крана

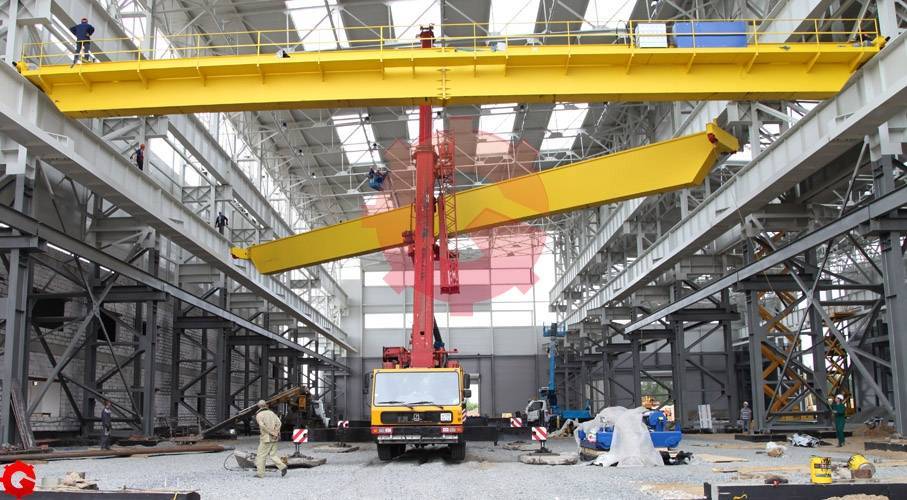

Фото процесса монтажа. Выполняет компания “ТехКранМонтаж”

Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана

Именно на момент возведения нужно обращать особенное внимание, так как в данном процессе закладывается не только непосредственно механизм, но и основа его высокой производительности, как и продолжительность эксплуатационного периода грузоподъемной техники

Монтажные работы (точно так же как и демонтаж мостового крана) должны осуществлять только специалисты. Как правило, данным видом работ занимаются специализированные компании, имеющие документально закрепленное право осуществлять установку кранов

Мостовые краны относятся к механизмам класса повышенной опасности, поэтому крайне важно соблюдать технику безопасности, как при монтаже, так и при эксплуатации

На видео запечатлен процесс монтажа однобалочного мостового крана

Большое значение стоит уделить выбору компании, которая будет устанавливать грузоподъемные механизмы. Среди главных особенностей стоит выделить наличие всех документов, разрешающих установку, настройку и пуск механизмов, наличия качественного специального оборудования для установки, штат высококвалифицированных специалистов с опытом осуществления подобных работ.

Электросхема кран-балки

Управление механизмами осуществляет машинист из кабины, подвешенной к ездовой балке, или с пола помещения при помощи кнопочного пульта, соединённого с механизмами К. Потому на неких кран-балках имеются электроприводы подъема и передвижения с 2-мя рабочими скоростями: номинальной и пониженной, которые обеспечиваются внедрением двухскоростных асинхронных движков заместо односкоростных либо дополнительного микроривода.

Конструкции этой техники весьма разнообразны, как, в общем-то, и их характеристики. Для привода ходовой телеги электротали использован асинхронный электродвигатель 22 рис. Кинематическая схема навесной электротележки Электроталъ смонтирована на ходовой телеге и включает последующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для понижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электрический тормоз 9 , для затормаживания вала мотора при выключении его от сети либо исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него движок отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза.

Схема кран-балки создаётся для того, чтобы лучше рассмотреть её устройство и оценить условия эксплуатации. Ручная разновидность Этот тип пригоден для работы с грузами, которые имеют небольшой вес.

Принципиальная электрическая схема мостового крана и грузоподъемного оборудования любого типа разрабатывается исходя из назначения устройства. Ходовая тележка смонтирована на монорельсе 3 , опирается ходовыми колесами на нижние полки двутавровой балки.

Опорная кран-балка

Подвесная электротележка рис. Навесная электротележка рис. Ток пойдет через нормально замкнутый контакт концевого выключателя, расположенного на левой крайней точке тельфера. Для реверсирования двигателей достаточно двух двухполюсных контакторов. Очень допустимое время запуска для устройств подъему составляет 3 — 5 с, для устройств передвижения — 10 — 15 с. Для кран-балок транспортирующих грузы по территории завода на относительно большие расстояния, режимы работы двигателей подъема и перемещения различны: для первых характерен кратковременный режим, для вторых — длительный.

Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз. Электродвигателями талей и кран-балок управляют с помощью реверсивных магнитных пускателей и пусковых кнопок, подвешиваемых на гибком бронированном кабеле. Кинематическая схема подвесной электротележки Электроталъ смонтирована на ходовой тележке и включает следующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для снижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электромагнитный тормоз 9 , для затормаживания вала двигателя при отключении его от сети или исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него двигатель отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза. В натуральную величину они представляют собой программные коробки с кнопками, задающими движение грузового троса: вверх, вниз, вперед, назад. + 1 тельфер, запуск.

Особенности изготовления тавровых типовых балок с каркасной арматурой

Типовые сборные пролетные строения с каркасной ненапрягаемой арматурой применяются в нашей стране более 50 лет. В 1960…1970 гг. арматурные каркасы изготавливались сварными. Однако после нескольких аварий с обрывом арматуры в местах сварки стержней из-за их «подрезания» в процессе сварки перешли на вязаные каркасы.

Тем не менее и в вязаных каркасах стержни арматуры сначала приходится «прихватывать» сваркой для удержания их в проектном положении. В настоящее время каркасные балки часто изготавливают стендовым методом на базах мостостроительных организаций, занимающихся строительством и ремонтом мостов.

Для формования балок используют металлическую раскрывающуюся опалубку. Максимальная полная длина балок 18 м; толщину плиты проезжей части балок в последние годы увеличили с 15 до 18 см.

Для объединения балок между собой на плитах имеются выпуски арматуры сеток. Для удобства строповки устраиваются монтажные петли. Масса блоков в тоннах приблизительно численно равна полной длине балок в метрах, т.е. составляет ≈1 т/м.

Указания по безопасным методам ведения работ

Принятая организационно-технологическая схема демонтажа полностью обеспечивает безопасные условия труда работающих на стройплощадке, за счет:

  1. Выбора механизмов и грузозахватных приспособлений.
  2. Ограничения зон переноса грузов краном.
  3. Выбора безопасных методов ведения работ.
  4. Выбора средств подмащивания.

Кроме того:

В соответствии с действующим законодательством обязанности по обеспечению безопасных условий охраны труда на стройплощадке возлагаются на работодателя, при этом следует:

  1. При производстве строительно-монтажных работ должны соблюдаться требования СНиП 12-04-2002 и СНиП 12-03-2001 «Безопасность труда в строительстве».
  2. Разборка конструкций производится под непосредственным руководством инженерно-технического работника, назначенного приказом по организации.
  3. Рабочие допускаются к работе после инструктажа на рабочем месте по безопасности труда с учётом особенностей разборки здания данной конструкции.
  4. Все работающие на стройке должны быть обеспечены средствами индивидуальной защиты.

4. При подъеме демонтируемых элементов конструкций должно быть обеспечено вертикальное положение грузовых канатов, с этой целью используются универсальные траверсы. Не допускается вытягивание краном защемлённых стропов и канатов, подъёма не полностью освобождённых от связей конструкций, оттягивание их во время подъёма, перемещения и опускания.

6. Предусмотрено ограждение опасных зон ограждением сигнального типа высотой 1.2м по ГОСТ 23407-78, что обеспечивает закрытие доступа посторонних лиц в пределы опасных зон.

7. Предусмотрено освещение зоны производства работ прожекторами типа ПЗС-35, установленных на конструкциях существующего здания, из расчёта освещенности 2 лк. — ПБ 10-382-00. «Правила устройства и безопасной эксплуатации грузоподъемных кранов»

8. Эксплуатация грузоподъемных машин производится согласно «Правил устройства и безопасной

эксплуатации грузоподъемных кранов»

9 Электробезопасность на стройплощадке обеспечить в соответствии с требованиями ПУЭ вып.7

«Правила устройства электроустановок» и ГОСТ 12.1.013-78 «Строительство. Электробезопасность».

10. С целью уменьшения шума, как на стройплощадке, так и за ее пределами. ППР рекомендует применять электро и пневмо инструмент с низкими шумовыми характеристиками.

11. Санитарно-бытовые помещения должны быть оборудованы в соответствии с гигиеническими требованиями к устройству и оборудованию помещений для рабочих строительно-монтажных организаций, утвержденных Минздравом, и должны отвечать противопожарным нормам.

12. На объекте строительства должны быть обязательно аптечки с медикаментами, носилки, набор фиксирующих шин и другие средства для оказания первой медицинской помощи.

13. На всех участках работ, где это требуется по условиям работы, у оборудования, машин и механизмов, на автомобильных дорогах и других опасных местах, вывесить хорошо видимые в тёмное время суток, освещенные предупредительные и указательные надписи и знаки безопасности, плакаты и инструкции по технике безопасности.

Что такое подкрановые балки

Подкрановыми балками называют подъемно-транспортные системы, которые предназначены для перемещения крупных грузов внутри помещения называют мостовыми кранами.

Этот простой механизм состоит из:

  • Несущего моста (основная работающая часть)
  • Механизм, приводящие систему в движение и обеспечивающие ее мощность
  • Тележки, которая движется вдоль моста и переносит грузы.

Подкрановые балки служат основой для передвижения мостового крана. В общем виде эти элементы включают в себя консоли и движущиеся элементы.

Подкрановые балки могут быть стальные и железобетонные, а также различаются диапазоном грузоподъемности.


Стандартный вид подкрановой балки

Процедура монтажа

На основании вида устанавливаемого оборудования выбирается процедура монтажа. Это может быть как сборка небольших кранов, так и мощного оборудования для передачи многотонных грузов.

Двухпролетный мостовой кран поставляется в таком комплекте: балка жесткая, балка несущая, две балки подвижные, электроталь, электрооборудование. Во всех случаях несущая балка поставляется как два симметричных отдельных отрезка двутавра без сварки «в замок». Совершение операции проводится заказчиком на мессе монтажа крана на основании схемы стыковки.

На видео можно увидеть фрагмент процесса монтажа однобалочного крана

Монтаж двухпролетного крана происходит в следующем порядке. Сначала на несущей балке происходит установка электротали и монтировка оборудования. Все выполняется так же как и для однопролетного крана. На подкрановый пусть устанавливают концевые балки, две подвижные балки крепят по краям, а жесткую балку – посредине.

В собранном виде несущую балку с электротельфером подымают, строповывают и одним концом вкатывают на опорные ролики кронштейна одной подвижной балки. Потом также поступают с другим концом и второй подвижной балкой. Отверстия на несущей балке совмещают с отверстиями в кронштейне жесткой балки, затем стыкуют их меж собой с помощью четырех болтов. Остальные операции, связанные с монтажом двухпролетной балки, совершаются так же, как и для однопролетной балки.

https://youtube.com/watch?v=aICUm5s7WG4

На этой видеозаписи видна процедура монтажа опорной кран-балки грузоподъемностью 5 тонн

Монтаж двухбалочного крана мостового типа отличается масштабом выполнения работ, а это связано с очень большим весом конструкций крана, его размерами. Говоря о помещении цеха или промышленном предприятии, то во время монтажа мостового крана производство продукции стоит временно остановить по понятной причине. Если идет постройка объекта, то установка крана совершается до приемо-сдаточных работ. Не стоит забывать, что монтаж мостового крана происходит только квалифицированными работниками.

Полезные советы

Процесс монтажа

Существует несколько важных советов, касающихся монтажа:

Перед монтажом крана нужно проверить соответствие длины моста пролету, где нужно проводить его монтаж. Например. При строительстве завода понадобился мостовой кран (пролет составляет 18 метров, а кран – 16,5 метров). Завод-изготовитель по неизвестным причинам поставил кран, пролет которого составлял 16 метров. Специалисты не подвергли сомнениям комплектность поставки и принялись за монтаж крана. Со временем заметили, что кран на полметра короче

Результат – объект сдан без крана!

Важно определиться, в какой оси будут располагаться троллеи для электрического крана. Обычно, в механомонтажных планах такое не указывают. Потому на чертежах оси, по которым будут располагаться троллеи, стоит указать хотя бы схематически

Если этого не сделать, то место быть ошибкам. Так при монтаже мостового крана на некотором объекте из-за ошибки в расположении троллеев мастера были вынуждены установить между балками крана мачту, разработать и поставить специальные крепления мачты, приподнять лебедкой кран и развернуть его. В итоге, работа длилась дольше, чем планировалось

Потому на чертежах оси, по которым будут располагаться троллеи, стоит указать хотя бы схематически. Если этого не сделать, то место быть ошибкам. Так при монтаже мостового крана на некотором объекте из-за ошибки в расположении троллеев мастера были вынуждены установить между балками крана мачту, разработать и поставить специальные крепления мачты, приподнять лебедкой кран и развернуть его. В итоге, работа длилась дольше, чем планировалось.

Перед непосредственным монтажом мостового крана следует удостовериться, были ли установлены ограничители (упоры) хода крана на концах крановых путей. Если нужно срочно смонтировать кран, а упоров нет, то можно самостоятельно установить какие-то ограничители, так как кран может сойти с «путей».

Во время монтажа двухбалочного мостового крана по консоль балки можно подложить каток размерами 30-40 мм, что облегчит подкат балки одной к другой и выставку их домкратами.

Балки между собой закрепляются болтами. К балке сбоку «приваривают» соединительный пластины. Обычно в комплекте поставляются «чистые» болты. Их производят из мерного проката легированных и углеродистых сталей, и из прокатов цветных сплавов. Когда уже все болты установлены, то нужно проверить диагонали крана. Затем можно прихватить пластины, и еще раз проверить диагонали. И только тогда можно обваривать пластины.
