Насадки на бензопилу: бур, лебедка, болгарка, дровокол
Насадка болгарка — используя такую насадку, бензопилой можно легко резать металл и камень. Это очень удобное приспособление, которое сэкономит немало финансовых средств. Там где нет электричества, но очень нужно поработать болгаркой, насадка болгарка на бензопилу будет просто незаменимой.
При осуществлении выбора насадки в виде болгарки на бензопилу, очень важно подбирать её к какой-то конкретной модели бензоинструмента. Также нужно понимать, что подобного рода насадки способны создавать излишнюю нагрузку на бензопилу, поэтому с ними нужно уметь работать
Насадка лебедка — если вы часто путешествуете на своем внедорожнике или вам нужно оттащить спиленное дерево, вытащить что-либо большое и тяжелое, то насадке в виде лебедки, очень даже пригодится. Такая лебедка на бензопилу имеет достаточно большое тяговое усилие (3 тонны и выше), она может быть различной длины, от 10 метров и более.
В свою очередь, имея достаточно простую и надежную конструкцию, лебедка на бензопилу станет незаменимым помощником в дороге. Подсоединяется она вместо штатной шины бензопилы, используя для передачи крутящего момента, цепную передачу
При выборе лебедки, также очень важно придерживаться какой-то конкретной модели бензопилы. В противном случае, насадка может к ней не подойти или будет работать в половину своей эффективности
Насадки мотобур и дровокол

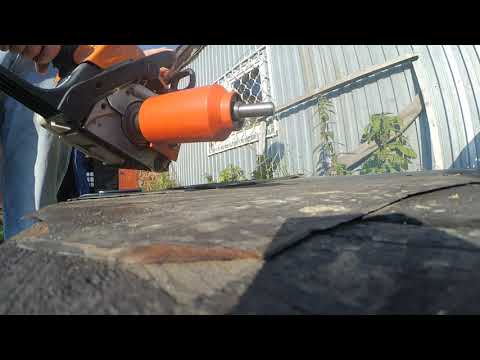

Насадка дровокол — просто идеальное приспособление для колки дров в домашних условиях. Используя бензопилу с насадкой дровокол, можно расколоть большие в диаметре поленья, 40 см и более. Теперь нет нужды мастерить самодельный дровокол для этих целей или покупать его в магазине. Простое, но эффективное приспособление, поможет быстро заготовить большое количество дров на зиму.
Состоит насадка дровокол для бензопилы из конусообразного штыря с мелкозаглубленной резьбой. При вращении штырь ввинчивается в полено, создавая тем самым, нагрузку внутри него, из-за которой и происходит быстрая колка дров
Осуществляя выбор насадки дровокола для бензопилы, так же, как и в предыдущих двух случаях, очень важно учитывать какую-то конкретную модель бензоинструмента

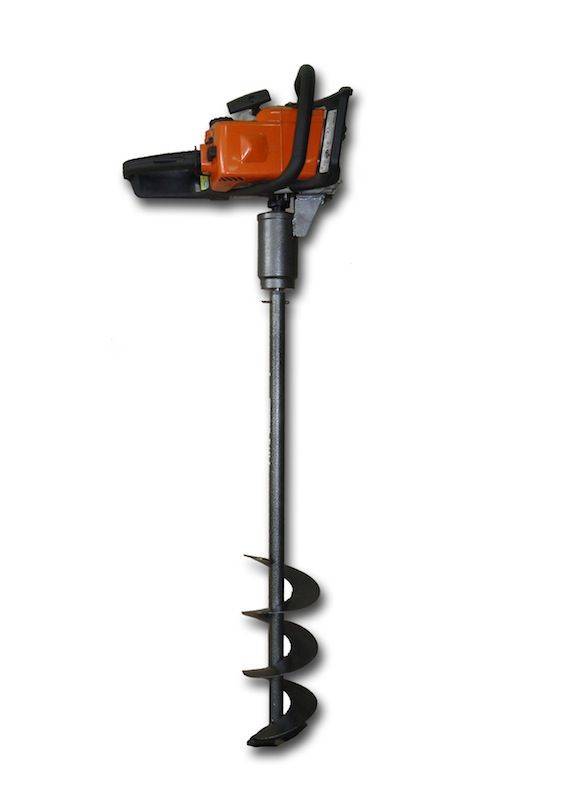

Насадка мотобур — очень популярная насадка, которая позволит превратить даже самую маломощную бензопилу в настоящий мотобур. Данная насадка станет отличным помощником при сверлении лунок во льду и отверстий под установку столбов забора
Диаметр насадки может быть разным, 35 см и более, поэтому данный параметр очень важно учитывать при выборе
Это далеко не все насадки на бензопилу, которые можно встретить на строительных рынках и в магазинах. Тем не менее, эти четыре насадки пользуются наибольшей популярностью. Ниже в статье будут рассмотрены основные критерии их выбора.
На что смотреть при выборе насадки для бензопилы
В первую очередь нужно обращать внимание на материал изготовления насадки. Самыми прочными и надежными, признаны насадки из стали, они достаточно долговечны и обладают большой износостойкостью
Не менее важный критерий, это качество исполнения насадки, отсутствия люфтов и т. д. Выбираемая насадка для бензопилы должна иметь правильную геометрию и абсолютно подходить к какой-то конкретной её модели. Поэтому прежде чем купить насадку, её нужно проверить в работе, поставить на бензопилу, и убедиться в полной совместимости с ней.
Также при выборе насадки следует учитывать её скорость вращения и нагрузку, которую она будет создавать на двигатель бензопилы. Наиболее тяжелыми для работы бензопил считаются насадки в виде лодочного мотора, буры и болгарки. Они должны быть подобраны в соответствии с мощностью двигателя бензопилы, в противном случае, мотор может быстро выйти из строя и уже без капитального ремонта не обойтись.
Насадки к бензопилам Штиль и Хускварна
Специальной насадки, которая бы подходила только к бензопиле Штиль и обладала каким-либо уникальным функционалом, не имеющимся у других, нет. Все что можно установить на пилы Штиль имеет аналоги и для других бензопил, то же самое и с бензопилами Хускварна
По этой причине при выборе бензопилы, не стоит обращать внимание на советы продавцов по поводу покупки определенной модели, ввиду возможности установки на неё дополнительного оборудования расширяющего функционал
Единственное на что стоит обратить внимание при выборе, это мощность, т. к
для работы с насадками рекомендуется иметь более мощную бензопилу.
Подготовка к самостоятельной сборке бура
Прежде чем начать самостоятельное изготовление оборудования, важно изучить подробные чертежи. Готовая схема должна подсказать изготовителю, как именно устанавливать элементы бура, в какой последовательности это делать, и каких размеров должны быть все используемые комплектующие
Далее нужно приступать к поиску деталей.
Под руками у изготовителя должны быть:
- рабочий орган, который можно взять от старого мотобура. Если нет возможности найти готовый наконечник, то его можно сделать из круглой полнотелой металлической трубы;
- двигатель от исправной бензопилы;
- редуктор – его задача заключается в преобразовании и передаче вращательного усилия от мотора на рабочий орган;
- металлическая труба и стяжки – нужны для сборки защитного корпуса.
Из инструментов оператору потребуется сварочный аппарат, дрель, шлифовальная машина и болгарка.
Бур – предназначение, виды и особенности эксплуатации
Мотобур – это вид оборудования, предназначенного для проделки отверстий в твердой и глинистой почве, а также во льду. В зависимости от своих конструктивных особенностей и предназначения, буры делятся на:
- бытовые – малогабаритные орудия, выделяющиеся сравнительно низкой мощностью и тяговыми характеристиками. Приспособления этого типа хорошо подходят для непродолжительной и нерегулярной эксплуатации. Они потребляют минимум топлива и не требуют регулярного специализированного ухода;
- полупрофессиональные – оборудование средней мощности, которое по своим размерам мало чем отличается от бытовых моделей. Главная задача орудий этого типа – регулярная эксплуатация по проделке небольших и средних по диаметру отверстий в рыхлом грунте и во льду с толщиной слоя до 10 см;
- профессиональные – приспособления этого типа обладают солидной мощностью и запасом тяги. Они хорошо справляются с проделкой отверстий в твердой почве и во льду, толщиной до 15–18 см.
Самыми мощными на рынке считаются промышленные буры. Эти установки предназначены исключительно для работы по бурению нефтяных и газовых скважин. Для их эксплуатации и обслуживания требуется группа из нескольких опытных сотрудников.
Помимо специализированных фирменных приспособлений на рынке встречаются малогабаритные насадки, которые выделяются простотой в установке и обслуживании. Самая популярная из них – насадка на бензопилу для бурения льда и грунта. Это приспособление позволяет совместить рабочие органы насадки и мощность заводского двигателя садового инструмента. Таким образом пользователь получает возможность беспрепятственно бурить лунки без необходимости покупки специализированного оборудования.
Насадка в виде бура для хозяйственной бензопилы не требует особых навыков от оператора. Все, что нужно – это установить ее вместо режущих органов пилы, заправить инструмент и неподвижно установить его рабочими органами вниз. После этого можно запустить двигатель пилы и начать проделку лунок.
Готовая насадка — болгарка для бензопилы
Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.
Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор
Как выбрать болгарку на бензопилу
При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.
Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).
Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.
Виды шкивов насадки — болгарки
Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.
Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.
Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.
Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.
Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.
Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.
Установка на бензопилу своими руками
Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.
Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.
Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.
Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.
Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.
На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.
Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку
Как сделать ледобур из бензопилы своими руками?
Весь процесс сборки бурового оборудования состоит из нескольких этапов. От их последовательности напрямую зависит работоспособность приспособления и его эффективность во время активной эксплуатации на участке или озере.
Выбор и установка редуктора
Бур из бензопилы не сможет нормально работать без редуктора. Во время выбора этого узла нужно быть максимально внимательным, так как существует большой риск установки неподходящего элемента. Дело в том, что силовой агрегат хозяйственной бензопилы обладает сравнительно большой изначальной мощностью. Он непрерывно работает на высоких оборотах, в том числе и на холостых оборотах. Соответственно, если самодельный ямобур из бензопилы будет вращаться на скорости, равноценной скорости вращения коленвала, то работать с ним будет невозможно. В то же время, при передаче редуктора на выходной вал слишком низких оборотов, эксплуатация оборудования не принесет вообще никаких результатов.
Редуктор на бензопилу для бура должен обладать определенным передаточным числом. Чаще всего в конструкции самодельных буров из бензопил оно составляет 16. Этими показателями обладает редуктор от дрели. Он небольшой и его достаточно просто установить в корпус бензопилы. Бур, оборудованный таким редуктором, будет вращать рабочий орган на скорости примерно 15–25 об/мин.
Сборка корпуса
Чтобы защитить самодельный мотобур из бензопилы от грязи и влаги, его нужно укомплектовать защитным корпусом. Он должен быть максимально стойким к вибрации и сопротивлению, которое образуется во время проделки лунок в твердой почве.
Порядок работ выглядит таким образом:
- Вначале оператор должен отмерить кусок от металлической трубы. В результате он должен составлять длину периметра опорной рамы – около 160 см;
- Затем на трубе потребуется сделать небольшие надрезы. Их величина должна составлять примерно 1,3 от общего радиуса трубы. По оставленным надрезам изготовитель сможет сориентироваться, в каких местах потребуется сгибать трубу в дальнейшем. Чтобы согнуть трубу для рамы было легче, потребуется проделать дополнительные надрезы – по 4–6 штук с шагом 5 мм друг от друга. Чтобы во время сгиба металлической комплектующей получить идеально ровные прямые углы, подготовленные надрезы потребуется аккуратно сточить болгаркой;
- В конце все соединения и углы потребуется заварить.
По тому же принципу оператор должен сделать еще одну раму. Затем обе части несущей конструкции необходимо неподвижно соединить между собой при помощи сварки. В результате конечная дистанция между горизонтальными плоскостями рам должна составить не менее 1/3 метра. Для большей надежности в углах рам потребуется установить куски металлических труб и распорки.
Готовую несущую конструкцию в виде усеченной 4-угольной пирамиды нужно покрыть грунтовкой и несколькими слоями краски. Она защитит остов от ржавчины и грязи. Внутри рамы нужно неподвижно установить редуктор.
Выбор способа крепления двигателя от бензопилы
Бур для земли из бензопилы изначально работает на основе крутящего момента, создаваемого силовым агрегатом
В процессе сборки мотобура важно заранее определить, каким способом крепить мотор в общую конструкцию приспособления
Несъемный способ монтажа заключается в том, что в дальнейшем оператор не сможет воспользоваться двигателем для его обратной установки на цепную пилу. Этот вариант подходит для тех, у кого в хозяйстве есть 2 и больше бензопил, и одной из них можно «пожертвовать» для изготовления бура.
Второй способ – более популярен. Он заключается в изготовлении крепления для съемного монтажа силового агрегата. Для этого в несущей раме бура для рыбалки потребуется проделать одно большое сквозное отверстие, которое потребуется для установки мотора. Размеры отверстия должны соответствовать габаритам силового агрегата.
В дальнейшем мотор будет крепиться при помощи 2–4 винтов. Они должны выдерживать сильную вибрацию, не ослабляя фиксации двигателя.
Установка рабочего органа
Самодельный ледобур из бензопилы должен комплектоваться прочным рабочим узлом, который будет отвечать за проделку лунок во льду и грунте. Для надежной фиксации бура потребуется металлическая труба, при помощи которой удастся соединить редуктор и рабочий орган оборудования. Преимущество этой компоновки заключается в том, что оператор всегда сможет заменить бурильную насадку другой, большего или меньшего размера.
Кроме трубы, для установки бура к металлическому остову потребуется приварить 2 кольца. В дальнейшем они должны монтироваться поверх вертикальной трубы так, чтобы между деталями не было зазоров.
