Внешние признаки затупления зуба бензопилы
Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.
Следует обратить внимание на следующие внешние признаки затупления режущей цепи:
- На рабочем угле зуба появился конический участок.
- При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
- В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
- На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
- При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.
Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.
Правильная заточка цепи бензопилы
Как понять, что оснастка затупилась
В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.
Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента
Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.
Подготовка пильной оснастки
Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.
Обработка режущего зуба
Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:
- в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
- в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.
В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.
Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.
Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев
Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.
Обработка ограничителя пропила
Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.
Видеоинструкция
Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.
Как правильно заточить вручную с помощью напильника?
Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.
Определение диаметра напильника
Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.
| Шаг | Диаметр напильника |
| 0,25 | 2×2 |
| 0,325 | 2×2,4 |
| 0,375 | 2×2,6 |
| 0,404 | 2×2,75 |
Параметры напильника
Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:
- первичную заточку производят круглым напильником разного диаметра, а чтобы подправить остроту металла, применяют плоский инструмент;
- он не должен заходить за верхнюю часть режущего полотна больше 20%, следует поддерживать одинаковую силу зажима;
- движения выполняют от себя, количество повторений должно быть равным для всех зубьев;
- для коррекции вертикальной плоскости напильник ставить строго под прямым углом;
- горизонтальные элементы затачивают под углом 20-30o.
Рисунок 5 – Комплект напильников
Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция
Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях
Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:
- Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
- Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
- Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
- Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
- Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником.
Рисунок 6 – Заточка цепи своими руками с помощью напильника
Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.
Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей
Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь
Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь
Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом
Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.
Как понять что цепь бензопилы затупилась и пора затачивать: признаки
Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:
- кривые спилы;
- большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
- увеличенный расход топлива.
Есть и другие признаки затупления цепи:
- скорость работы инструмента снизилась;
- образуются неровные и острые опилки;
- необходимо прикладывать большие усилия для распила древесины;
- цепь растянулась или стала провисать.
Напильник для цепи
Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.
Параметры напильника для заточки цепи
Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.
| Шаг цепи (мм) | Толщина звена (мм) | Диаметр напильника (мм) | Угол заточки (градусы) | Градус наклона режущего зуба |
|---|---|---|---|---|
| 1/4″(6.35мм) | 1,1-1,3 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,1 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,3 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,3 (для продольного пиления) | 4 | 10 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,3 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,5 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,6 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,3-1,6 (для продольного пиления) | 4,8 | 10 | 0,75 мм |
| 3/8″ (9.3 мм) | 1,3 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,5 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,6 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,3-1,6 (для продольного пиления) | 5,5 | 10 | 0,75 мм |
| 0.404″ (10,26 мм) | 1,6 | 5,5 | 30 | 0,75 мм |
| 0.404″ (10,26 мм) | 1,6 1,3-1,6 (для продольного пиления) | 5,5 | 10 | 0,75 мм |
Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.
Вспомогательные устройства для заточки цепи
Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.
Контрольный калибр
Данное приспособление позволяет:
- Контролировать расстояние до ограничителя глубины
- Проверять угол заточки режущих зубьев цепи
- Очищать канавку и измерять ее глубину
- Определять передний угол зуба
То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.
Зажимная державка
Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.
Комбинированный шаблон
В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.
Направляющая для державок
Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.
Шаблон для заточки
Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.
Зажимная державка 2 в 1
При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.
Заточное роликовое устройство Stihl FG4
Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.
Приспособление для заточки цепи Stihl FG 2
При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

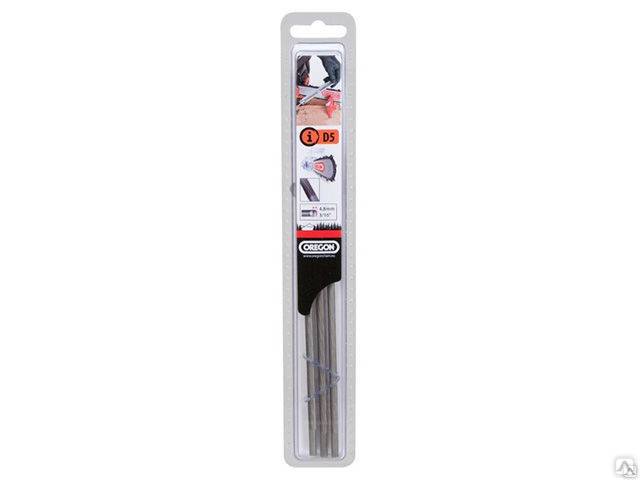

Наборы напильников
Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:
- Напильник(-и) круглый различного диаметра
- Напильник плоский
- Шаблоны
- Державки
- Контрольный калибр
Наборы Stihl
Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр
