Инструкция по изготовлению: направляющая для циркулярной пилы

Введение

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Изготовление циркулярки

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: Довольно жесткая конструкция, Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); Не требует массивности самой направляющейНедостаток: Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: Менее жесткая конструкция, чем при креплении упора в двух точках, Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: Быстрая переналадка.Недостаток: Сложность конструкции, Ослабление конструкции циркулярного стола, Фиксированное положение от косильной лески пильного диска, Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Подготовка заготовок

Начинается все с того, что необходимо распилить заготовки по указанным размерам.

• плоскостные продольные элементы делаются из ЛДСП, а не из массива сосны, как другие детали.
• Две заготовки прижимных планок делаются с «косыми» торцами (не 90º, а 63,5º).

Таким образом, получаем следующий комплект заготовок.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

• разметить линию отреза;
• зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
• отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.

Циркулярная пила. Понятие

Циркулярная пила – это специальный электрический инструмент, позволяющий быстро и ровно распиливать деревянные изделия, фанеру, ламинат и разные доски.

Есть бытовые и профессиональные модели. Первые могут функционировать с паузами. Их двигатель нуждается в перерывах 15-20 минут. Они не выдерживают значительной нагрузки.

У вторых более мощные двигатели. Они могут работать интенсивно очень долгое время. Поэтому их обычно задействуют на производствах.

Для использования в личном хозяйстве применяют бытовые модификации. А держать профессиональные версии невыгодно.

Уровень работ и их виды обуславливаются станиной этого инструмента.

Материалы и инструменты

Схема самодельного верстака (вид сбоку).

Материал, из которого готовятся приспособления для циркулярной пилы, можно подобрать из обрезков толстой (не менее 10 мм) фанеры или твердого дерева (например, березы), имеющихся под рукой.

Из инструментов понадобится:

• столярный угольник для измерения и разметки заготовок;
• электрический лобзик или ручная циркулярная пила (для раскроя заготовок);
• дрель (сверление монтажных отверстий под крепеж);
• отвертка или шуруповерт с набором бит для установки крепежа.

Процесс изготовления приспособлений для циркулярной пилы состоит из нескольких этапов:

• разрабатывается эскиз и продумывается деталировка;
• подбирается материал;
• производится разметка и раскрой материала;
• сборка и при необходимости наладка приспособлений.

Направляющая шина из ламината

Применение этого материала определено его доступностью и простотой обработки. Последовательность изготовления шины для циркулярной пилы заключается в следующем:

1. Размечают ламинат на две полосы одинаковой длины (она будет направляющей, другая будет основой). Длина выбирается исходя, из поставленных задач. Затем аккуратно их вырезают.
2. Все кромки следует тщательно фрезеровать. Это позволит получить обработанные безопасные края инструмента.
3. Саморезами по дереву прикручивают направляющую к основе.

Направляющая шина из ламината

Для обеспечения удобства применения и соблюдения безопасности шину следует максимально выдвинуть вперед ручной циркулярной пилы. Используя диск, предназначенный для распиливания ламината, отпиливают края направляющих. Подобное действие необходимо для точного совмещения с нанесённой разметкой. Это несколько уменьшит глубину возможного пропила, но обеспечивает дополнительные удобства в работе.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

• готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
• элементы крепления (болты, винты, шайбы);
• лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

• профиль с меньшим сечением помещают в рельсе;
• по высоте он не должен превышать высоту основного профиля;
• подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
• циркулярную пилу располагают на поверхности направляющей шины;
• для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Применение направляющей линейки

Рисунок 5. Струбцина – вспомогательный инструмент для фиксации деталей.

Работать с такой направляющей достаточно просто. Основание с линейкой закрепляют на заготовке, например, на листе ДСП. Возможны два варианта закрепления.

В первом варианте отрезаемая част листа будет находиться со стороны пильного диска, во втором варианте – под основанием, на котором закреплена направляющая линейка. По длине листа делают две метки со стороны, соответствующей указанным вариантам резки, на расстоянии, где должен находиться рез. Расстояние между метками желательно делать по максимуму. При этом необходимо учесть толщину диска, h_Д, то есть, если ширина, например, боковой спинки шкафа Н=600 мм, то метку необходимо делать на расстоянии Н+h_Д.
https://www.youtube.com/watch?v=7sWCaSTCox8

Схема устройства электроточил.

По двум меткам устанавливают основание линейки и закрепляют его струбцинами. Подходящие для этого П-образные струбцины показаны на изображении 5. Глубина губок струбцин должна обеспечить их установку так, чтобы в конце реза пила свободно вышла за пределы листа.

С направляющей линейкой большой длины поперечный рез делать не очень удобно. Поэтому целесообразно сделать подобную конструкцию меньшей длины. Например, для корпусного шкафа, ширина которого составляет 600 м, достаточно сделать направляющую длиной 1 м.

Понятно, что такие направляющие подходят только для работы с материалом, имеющим большие размеры по ширине и длине. Расшить доску на ровные бруски этим приспособлением не удастся.

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

• Фанера.
• Металлический уголок.
• Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

• Конструкции из стусла.
• Конструкции из строительного правила.
• Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

1. Высокая точность и качества распилов.
2. Выполнение распилов различной геометрической конфигурации.
3. Выполнена продольных и поперечных пропилов.
4. Регулировка глубины врезания пилой.
5. Снятие фаски и торцевание деревянных фрагментов.
6. Безопасность производства распилов.

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

Линейка направляющая для циркулярной пилы, изготовление

Простейший вариант направляющей для раскроя больших листов показан на изображении 3.

Лист фанеры с ровными по длине заводскими гранями, который приготовлен для самостоятельного изготовления корпусного шкафа, можно использовать для изготовления направляющей шины. Для этого необходимо от него отрезать полосу шириной равной максимальной ширине циркуляционной пилы в плане, плюс 20 см. Длина, L, этого листа должна быть несколько больше, чем максимальная длина материала, из которого планируют изготавливать мебель.

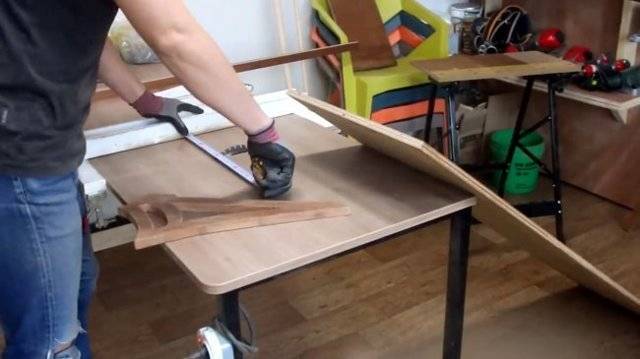

Рисунок 3. Шина направляющая для дисковой пилы – её можно сделать из подручных средств методом опиливания ровного листа из дсп или осп.

Отступив от заводской кромки (считаем, что она подходит, как идеально ровная) на отрезанном куске фанеры 5-7 см, отрезаем полоску. Это будет линейка, вдоль которой и должна двигаться станина ручной циркулярной пилы. Оставшаяся часть отрезанного куска фанеры будет служить основанием, на котором будет закреплена линейка. Вдоль линейки, опираясь на нее, перемещают пилу во время резки.

Очень важно, чтобы высота линейки была как минимум равна толщине станины пилы, но не больше, чем расстояние до двигателя. Теперь необходимо закрепить линейку на основании

Закрепляют на расстоянии 10 см от края или меньшем, но достаточном для применения струбцин

Теперь необходимо закрепить линейку на основании. Закрепляют на расстоянии 10 см от края или меньшем, но достаточном для применения струбцин.

Очень важный момент закрепления: заводская грань должна быть направлена в сторону, где будет осуществляться резка. Направляющую приклеивают к основанию и дополнительно закрепляют шурупами.

Заключительным этапом изготовления является удаление лишней части основания. Это выполняют с помощью той же пилы, для которой вся эта конструкция и сооружалась. Процесс удаления показан на изображении 4. Полученная грань на основании будет такой же ровной по всей длине, как и заводская грань фанеры на линейке.
