Ножовка зубья в какую сторону

Основные правила

При заточке пилы по дереву своими руками требуется концентрация внимания, хороший глазомер и навыки работы с напильником. Несмотря на всю кажущуюся сложность процесса, при выполнении рекомендаций эту манипуляцию можно сделать достаточно просто, хотя не быстро. Чтобы наточить ножовку в домашних условиях, надо потратить час-два времени, можно справиться и быстрее, если набить руку.

Болгаркой тоже точат ножовки, но к этому методу многие мастера относятся негативно. Во-первых, это небезопасно, во-вторых можно больше испортить резцы, чем наточить.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

Заточка

Чтобы наточить ножовку по дереву напильником правильно, его ручку зажимают правой рукой, а левой держат конец. Инструмент направляют на зубья полотна под углом (как идет скос). Нажим должен быть равномерным, плавным и только в определенную сторону (обычно от себя).

По возможности желательно следить, чтобы снятый слой металла был одинаковой толщины. Для этого инструмент рекомендуется двигать равное количество раз и с равным нажимом. Так получится сохранить высоту, шаги и величину углов зубьев после обработки.

Удалять появляющиеся на гранях зуба заусеницы необходимо влажным оселком либо посредством напильника с бархатной насечкой. Если их оставить, то они будут снижать остроту зубьев и выкрашиваться при распиле древесных материалов, что ухудшит качество проводимых манипуляций.

Когда заточка окончена, проверяют остроту зубьев, распилив кусок дерева. Если при осмотре полотна пилы резцы не блестят, то все действия были сделаны эффективно и ножовка готова к эксплуатации.

Разводка зубьев

Развод зубьев необходим, чтобы ручную пилу не заклинивало в процессе резки, чтобы она шла ровно и легко. После длительного использования ножовки может потребоваться перед тем, как ее наточить, выполнить разводку. Суть процесса состоит в проведении равномерного отгибания зубьев в разные стороны. После этой процедуры должны образоваться свободные зазоры с двух сторон полотна. Движение острорежущего инструмента в разрезе будет происходить намного эффективнее.

Чем больше отгиб резцов, тем меньше риск застревания пилы в процессе эксплуатации. Но здесь не стоит переусердствовать, в противном случае производить распиловку будет крайне проблематично.

Для удобства выполнения отгиба рекомендуется использовать разводки – специальные приспособления. Ножовку хорошо зажимают в тисках, устройство монтируют на рабочей поверхности. Главное, зубья не должны полностью выступать, иначе они сломаются.

Как заточить ножовку

При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:

• заостренные вершины зубьев закругляются;
• их боковые режущие кромки притупляются.

Вследствие этого инструмент теряет функциональность и нуждается в заточке.

Как определить момент, когда ножовка нуждается в заточке?

Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:

• работа ножовкой становится тяжелой и требует больших физических усилий;
• становится очень сложно сделать перпендикулярный распил древесины;
• становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
• полотно ножовки часто заклинивает.

Разводка зубьев

Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.

Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:

• если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
• если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.

Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:

• пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
• затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
• периодически качество разводки проверяется визуально или при помощи штангенциркуля;
• для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).

Проверка высоты зубьев ножовки

Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:

• на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
• профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
• если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.

Заточка ножовки

Для заточки потребуется следующий инструмент:

• тиски;
• молоток;
• штангенциркуль;
• плоскогубцы;
• брусок наждачный;
• шкурка наждачная.

Также в арсенале необходимо иметь следующие виды напильников:

• плоский и ромбический с насечкой среднего размера;
• треугольный напильник;
• треугольный с бархатной насечкой;
• надфили с насечками разного калибра.

Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:

• полотно закрепляют под углом 45 градусов;
• заточку производят трехгранным напильником с углом при вершине 60 градусов;
• напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
• сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
• после этого ножовка переворачивается и производится обработка левых граней четных зубьев.

При заточке продольной ножовки действуют следующим образом:

• полотно фиксируют вертикально;
• для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
• во время заточки напильник направляется строго параллельно столу;
• в остальном процесс аналогичен предыдущему.

Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.

Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».

Как сделать разводку зубьев

Любую заточку ножовки, будь то двуручная или одноручная пила, начинают с разводки зубьев на 1,5-2 мм в разные стороны друг от друга. Данная разводка послужит большему распилу и более быстрому выводу древесных опилок наружу, не засоряя при этом рабочую поверхность.

Как сделать разводку зубьев

Делать разводку на одинаковое расстояние друг от друга нужно специальным приспособлением, которое имеет вид металлической пластины с прорезью. При этом полотно должно зажиматься в тисках так, чтобы зубья едва выступали из тисков. Прорезь в приспособлении имеет определенные размеры, это предотвращает неправильный загиб зубьев. Достаточно надевать прорезь на каждый зуб по порядку, с дальнейшим выгибанием в необходимую сторону (противоположную фаски на зубе — она должна смотреть внутрь).

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

• Ламинат
• Брусья и лаги
• ДСП
• Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
• Ракушка
• Пенопласт
• Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

1. Классическая
2. Выкружная
3. Лучковая
4. Наградка
5. С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Необходимый инструмент

Для проведения заточки ножовки по дереву особое внимание надо уделить к подготовке напильников. Потребуются следующие типы напильников:

• треугольный;
• ромбический и плоский со средней насечкой;
• треугольный с бархатной насечкой;
• надфили с мелкой и крупной насечкой.

Кроме того, необходимо подготовить:

• тиски;
• плоскогубцы;
• брусок наждачный;
• шкурку наждачную;
• штангенциркуль;
• молоток.

Ножовка по дереву может долго и эффективно служить, если своевременно решить вопрос, как наточить. Процесс заточки пил не сложен, но требует аккуратности и внимательности.

Древесина является уникальным природным материалом, очень широко использующимся в различных сферах народного хозяйства. Её легко обрабатывать, она экологична. Для обработки очень часто используют ножовку по дереву – простой в эксплуатации инструмент, который не требует особых навыков владения. Более широкое применение, чем ножовки по дереву, в наши дни получили электрические пилы, электролобзики и другие электроинструменты.

Тем не менее традиционные ножовки встречаются во всех мастерских, в каждом домохозяйстве, поскольку они используются для быстрого распила без долгих приготовлений. Ими пилят не только дерево, но и используют при обработке ДСП, пластика, различных видов половых покрытий и так далее. Если нужно выполнить работу, не требующую подключения мощной техники, либо если доступ электроинструмента к объекту затруднён, ручной пиле-ножовке нет альтернативы. Разумеется, для достижения высоких результатов любая пила нуждается в своевременной заточке.

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

• Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
• Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

https://youtube.com/watch?v=BlEuTPhu0uI%3F

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

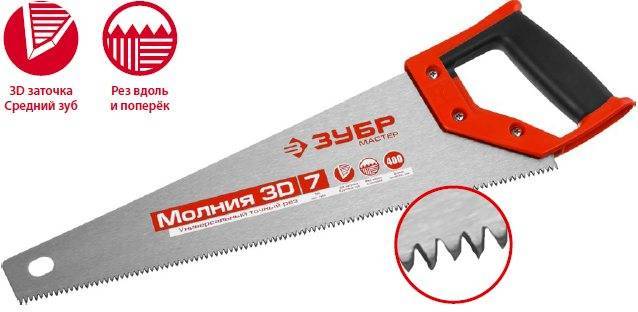

Виды зубьев мелкие и крупные

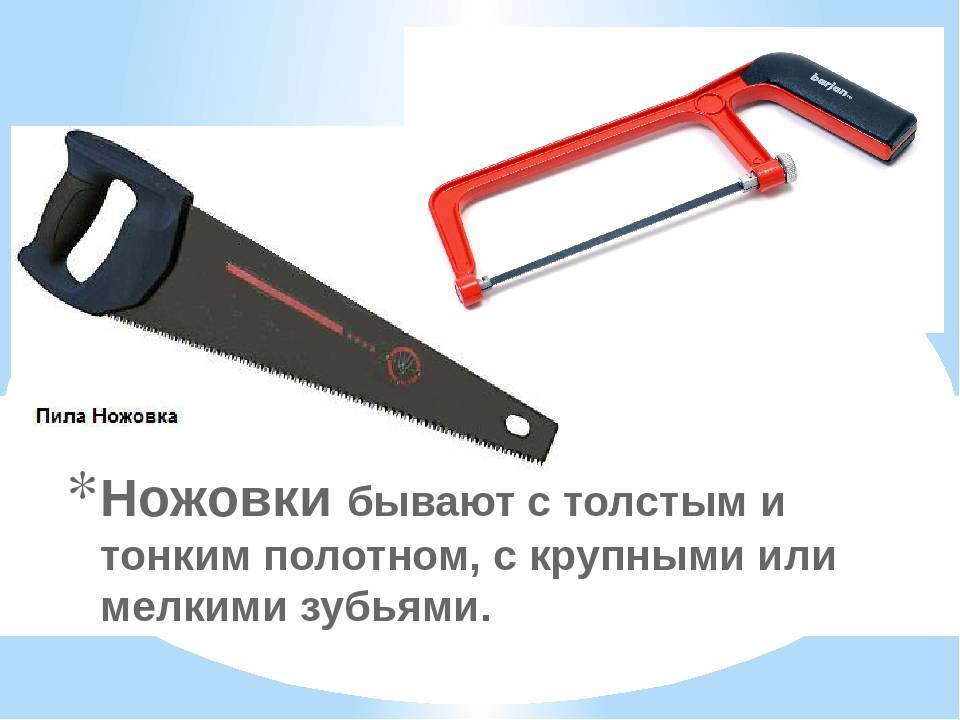

Ручные ножовки по дереву имеют полотна, на которых зубья могут быть крупными и мелкими. Для каких целей применяются полотна с большими и малыми зубьями, выясним далее.

1. С крупными зубьями — применяются для распила сырых деревьев, а также прочих заготовок, где не имеет значения качество реза. Большие зубья нужны для того, чтобы как можно быстрее получить результат, однако при этом страдает точность реза и качество распила. При заготовке дров или обрезке деревьев это не играет большой роли
2. С мелкими зубьями — предназначены для того, чтобы распиливать ламинат, ДВП, ДСП, фанеру и прочие заготовки. Их главное достоинство в том, что они обеспечивают высококачественную линию реза без образования задиров, сколов и прочих деформаций. Мелкозубые ножовки по дереву применяются для работы со стуслом, где ламинат, наличники на двери и окна, а также плинтуса можно выпиливать под соответствующими углами. Пилить ножовкой с мелким зубом в 2 раза дольше, чем с большим

Для достижения быстрого результата нужно выбирать пилки с большими зубьями, а когда нужна точность, тогда используются полотна с мелким зубом.

Классификация

Существует несколько разновидностей, рассчитанных на выполнение отдельных задач. Они подразделяются на группы по разным признакам.

По типу полотна:

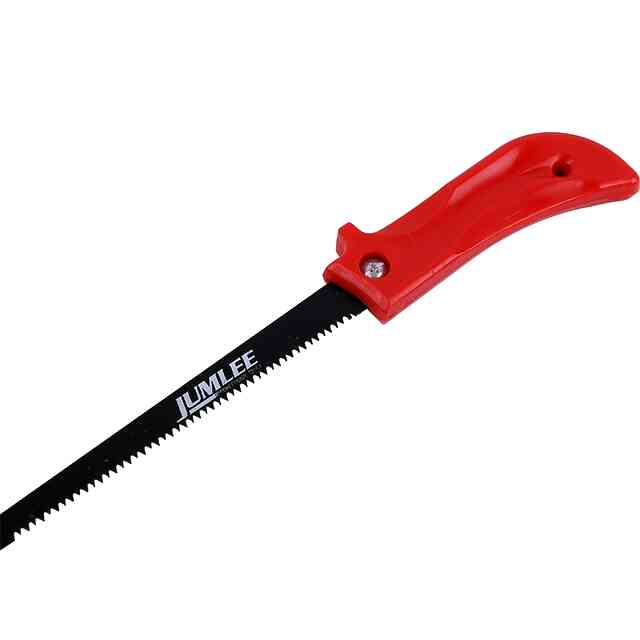

• Узкая. Используется для выпиливания различных фигур со сравнительно большим радиусом закругления линий реза.
• Обычная. Это наиболее распространенный тип пилы, обладающий стандартной шириной полотна и предназначенный для выполнения разных работ.
• Обушковая. Эти инструменты имеют широкое полотно с мелким зубом. Способны выполнять чистый рез с высокой точностью. Используются для точных ответственных работ по шаблону или предварительно нанесенной разметке. Особенностью обушковых ножовок является необходимость обрабатывать материал, заведомо более тонкий, чем полотно — наличие обуха не даст пропустить его сквозь пропил.
• Лучковая. Узкое полотно с небольшим зубом натянуто между двумя опорными планками. Такая конструкция совмещает в себе несколько возможностей — чистый аккуратный рез, точность пиления и высокую производительность.

По типу выполняемых задач:

• Классическая. Применяется в большинстве ситуаций, когда требуется отпилить кусок доски, перепилить брус или решить иные вопросы обычного характера.
• Подрезная. Используется для подгонки элементов, выступающих над плоскостью. Ручка такой пилы размещена таким образом, чтобы не мешать полотну соприкасаться с материалом по всей длине. Частным случаем подрезной пилы является обушковая конструкция. Также в эту группу входят шипорезная и кромочная пилы.
• Выкружная. Узкое полотно позволяет делать фигурный рез. Можно выпилить замкнутый контур, начиная работу из заранее просверленного отверстия. Свободный конец полотна не закреплен, что требует аккуратности во время работы — неосторожным движением легко согнуть или деформировать пилу.
• Фанеропильная ножовка. Обладает широким полотном, позволяющим удерживать прямой рез без опасности увести его в сторону. Зубья в начале полотна позволяют начинать рез с середины плоскости.
• Наградка. Эта пила способна выполнять специфические задачи — выпиливать пазы и прочие конструкционные элементы. Обладает несколькими ручками, А способ работы ближе к методике обработки рубанком. Требует от мастера навыков и опыт.
• Складная пила. Обычно у такого инструмента отсоединяется или поворачивается рукоятка, делая общую длину ножовки заметно короче. Удобна в походе, поездке или иных полевых условиях.

Традиции столярных работ в этой стране предполагают виртуозное владение инструментом, качество которого возведено в ранг искусства. Техника работы с японскими пилами не может быть повторена с обычной ножовкой, так как используется упругость полотна, способность сохранять форму и плоскость.

Названия инструментов мало знакомы не только новичкам, но и опытным специалистам:

1-Катаба 2-Риоба 3-Дозуки

• Катаба. Пила с зубьями на одной стороне полотна. Обладает универсальной заточкой, позволяющей выполнять как продольный, так и поперечный распил.
• Риоба. Полотно этих инструментов оснащено зубьями с обеих сторон полотна, причем, на одной кромке насечка для продольного, а с другой — для поперечного распила.

• Дозуки. Гибкое полотно предназначено для точного и аккуратного пропила. в районе рукоятки зубья становятся мельче, что удобно для выполнения ответственных работ.
• Мавашибики. Узкое полотно с мелким зубом, способное производить тонкую и чистую работу.

Общей особенностью японских ножовок является сравнительно небольшой размер и специфический способ применения. В отличие от европейских инструментов, которые эффективны при движении от себя, японские пилы все рассчитаны на движение к себе. Это поначалу непривычно, Но опытные люди свидетельствуют о значительных преимуществах такой методики.

Инструкция: как самостоятельно выполнить заточку ножовки

Перед проведением процесса необходимо знать, что ножовки по дереву из каленой стали заточить нельзя. Отличить материал можно по черному цвету с характерным синим отливом.

Важно помнить, что перед заточкой зубцы необходимо развести. Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом

В качестве устройства для заточки чаще всего используют напильники, реже — болгарку

Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом. В качестве устройства для заточки чаще всего используют напильники, реже — болгарку.

Процесс восстановления остроты режущей кромки зависит от вида ножовки. Обработка поперечной пилы проводится следующим образом:

1. Полотно зажимается в тисках под углом 45° по отношению к столу.
2. Проводится заточка левой кромки четных резцов.
3. Лезвие переворачивается.
4. Затачивается левая кромка четных зубцов.
5. Формируются острые режущие грани и острые вершины резцов.

Для обработки используется напильник треугольной формы с мелкой насечкой.

1 — разводка; 2 — стамеска; 3 — полотно пилы; 4 — бруски; 5 — клин; 6 — опора; 7 — трехгранный напильник; 8 — угольник

Чтобы наточить универсальную или продольную пилу, полотно необходимо закрепить в тисках под углом 90°. Для обработки следует воспользоваться ромбическим напильником. Инструмент держат в руках параллельно рабочему столу. В остальном процесс обработки режущей кромки аналогичен заточке ножовки для поперечного распила.

После обработки всех зубьев на гранях могут оставаться заусенцы, размер которых зависит от толщины полотна пила. Их устраняют с помощью мелкого напильника (с «бархатной» насечкой), либо абразивного бруска малой зернистости.

Качество заточки можно определить 2 способами. При проверке на ощупь должна чувствоваться острота зубьев, отсутствие заусенцев. Либо проверяют режущие грани по цвету: при освещении на них не должно быть бликов.

Дополнительно проводится пробный распил: во время обработки ножовка должна идти ровно, без увода в сторону; поверхность реза должна быть гладкой, без рваных волокон древесины.

Заточить пилу можно с помощью болгарки. Для этого электроинструмент крепится к рабочему столу. Пилу перемещают по направляющим вручную таким образом, чтобы каждый резец подавался к наждачному диску в одной и той же плоскости. При этом необходимо установить ограничитель глубины заточки, что позволяет сохранить одинаковую высоту резцов. Сначала проводится обработка граней нечетного ряда зубцов, затем — четного. После обработки также требуется удаление заусенцев надфилем или оселком.

Советы по выбору пилы или ножовки

Чтобы купить удобную и эффективную пилу или ножовку, которая лучше всего подойдет для решения поставленных задач, следует принимать во внимание несколько основных параметров. Прежде всего нужно определиться с разновидностью инструмента и сферой его применения, например, предназначен ли он для поперечного или продольного пиления, с каким материалом предстоит работать и т

д. От этого зависят тип заточки, размер и плотность зубьев. Кстати, здесь существует четкая зависимость или, если угодно, золотое правило столяра со слесарем: мелкие зубья дают точный, аккуратный, но не очень быстрый рез, а большой зуб со значительным шагом, наоборот, обеспечивает грубую, зато очень производительную работу.

Теперь нужно обратить внимание на габариты полотна. Крайне неудобно пилить поперек толстую доску или бревно, ширина которых всего на пару сантиметров меньше длины режущей части пилы

Лучше всего, если это соотношение составит примерно 1 к 2 (в пользу полотна, разумеется), что позволит сократить общее количество движений вперед-назад и избежать выпадения ножовки из распила с последующим ее изгибанием или изломом.

Удобство и эффективность работы с ножовкой во многом определяется продуманной формой рукоятки инструмента: лучше всего, если на ней имеются прорезиненные вставки, а сам материал является аккуратно обработанным, с плавными округлыми линиями, что позволит избежать появления мозолей.

Автор Евгений Ракель
