Обратный клапан для компрессора

Особенности конфигурации обратных клапанов

Это устройство имеет достаточно простую конфигурацию. Лопасть крепится на ось, обеспечивая тем самым свободное передвижение. Для противовеса предусматривается особый отвес, стопорящий функционирование обратного клапана при выключенном вентиляторе для притока. Такие механизмы относятся к классу общего пользования и имеют либо прямоугольную, либо круглую форму. Они рассчитываются на воздухообменные каналы больших размеров. Для их монтажа предусматриваются проемы необходимой величины.

Классификация обратных клапанов.

При подборе обратного клапана 10 см размера для производственной вентиляционной системы целесообразно обратить внимание на взрывозащищенные механизмы. Поскольку такая конфигурация имеет определенное предназначение, ее нужно размещать в помещениях, где часто возникают взрывоопасные ситуации

Такие устройства имеют различные размеры, включая 12,5 и 100 см клапаны. Они также имеют квадратную и круглую формы

Поскольку такая конфигурация имеет определенное предназначение, ее нужно размещать в помещениях, где часто возникают взрывоопасные ситуации. Такие устройства имеют различные размеры, включая 12,5 и 100 см клапаны. Они также имеют квадратную и круглую формы.

На современном рынке самой популярной разновидностью обратного клапана является бабочка. Бабочки производятся на основе стали с оцинкованным покрытием, они снабжаются двумя лопастями, крепящимися на центральную ось. Когда вытяжной канал выключается, лопасти запираются. Данная особенность присуща почти всем разновидностям обратного клапана. Бабочка выпускается в нескольких вариациях, размер которых составляет от 10 до 31,5 см.

Строительный рынок также предлагает усовершенствованную разновидность бабочки, оснащенную каучуковым уплотнителем, который существенно понижает шум, производимый лопастями вентилятора.

В бытовых целях большую популярность приобрели механизмы лепестковой разновидности, которые по форме напоминают жалюзи. Их конфигурация предполагает определенное количество лопастей, размещенных горизонтально. Такое оборудование обычно применяется в жилых помещениях, где необходима модернизация системы воздухообмена.

Основные виды

Обратные клапанные механизмы подразделяются на:

• прямого вида;
• угловые;
• пружинные;
• шариковые;
• ставящиеся при помощи фланцев;
• створчатые;
• устанавливаемые при помощи пайки;
• произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль “бабочка” продается в нескольких вариантах, габариты которых составляют от 31 см.

Обратный клапан

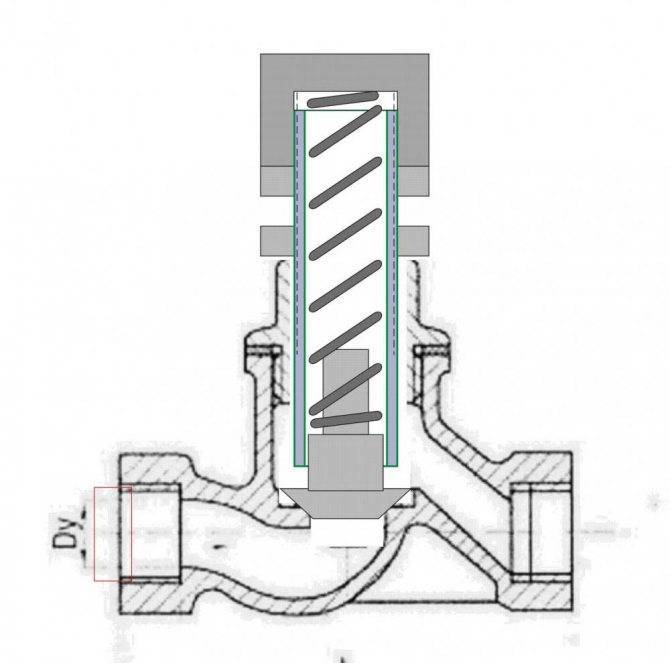

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

• внутренний затвор (поз. 6), перекрывающий входное отверстие;
• пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
• входной штуцер (поз.7);
• пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

• тройник с внутренней резьбой;
• пружина;
• 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
• шарик, диаметр которого больше размера внутреннего отверстия в муфте;
• металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Назначение и специфика устройства

Обратный клапан ставится на выходное окно головки механизма, впускает охлажденный атмосферный воздух лишь в одном направлении — к трубе или другому агрегату. Следовательно, этот вентиль предупреждает возвращение сжатого воздуха, расположенного в трубе или прочих элементах пневматического механизма, назад в установку. Имеется опасность возвращения атмосферного воздуха из пневматического механизма во внутреннюю часть установки в моменты перерыва в деятельности механизма, а также в период его пуска.

Устройство стандартного компрессорного вентиля составляют следующие части:

• стальной корпус;
• входное окно, которое затворяется;
• резиновое кольцо;
• спираль, которая надевается на направляющие выступы вентиля;
• пробка;
• уплотняющие прокладки.

В оболочке обратного клапана, помимо окна, которым он при помощи патрубка связывается с установкой, существует еще одно: к нему подсоединяется вентиль разгрузки станции. Назначение подобного защитного механизма на компрессоре заключается в том, чтобы не допустить превышения возможного давления в функционирующей камере.

Условия работы

• Охлажденный воздух, образовываемый агрегатом, попадает во входное окно механизма.
• Под влиянием давления охлажденного воздуха сдавливается спираль, открывая вентиль и впуская воздух в пневматическую систему.
• После отключения установки и падения давления воздуха в функционирующей камере спираль растягивается и закрывает воздушную линию.

Если давление воздуха в функционирующей камере в тот момент, когда установку выключают, превосходит возможное значение, срабатывает защитный вентиль, также установленный на выходе из механизма. В конструкции разгрузочного или защитного вентиля станции применяется закрывающий элемент шарикового вида, придавливаемый к краям впускного окна особой спиралью. Если усилие, направленное на подобный шарик сжатым воздухом, превосходит то, на которое настроена спираль, вентиль открывается, за счет чего и исполняется стабилизация давления.

Защитные вентили в пневматических механизмах могут ставиться и на аппараты, например, на трубах. В этом случае назначение подобных вентилей заключается в том, чтобы не допустить понижения давления атмосферного воздуха, закаченного в трубу.

Механизмы, функционирующие по принципу обратного клапана, то есть отрубающие поток функционирующей субстанции при его беге в противоположную сторону, применяются в разных областях.

Обратные клапаны, используемые в механизмах по перевозке жидких субстанций, рассчитаны на то, чтобы не позволить попасть данным субстанциям в установку, которая может от этого прийти в неисправность. При перевозке горячих газов эти станции также применяются для того, чтобы не допустить попадания газов к другим деталям механизма.

Обратные клапаны, которые ставятся в вентиляционные системы, решают две основные задачи:

• гарантируют целенаправленный путь хладагента;
• предупреждают создание обратной конденсации.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

1. Интенсивность воздушного потока, который транспортируется в системе.
2. Показатель производительности.
3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Дефекты блок-картера поршневых аммиачных компрессоров

При эксплуатации поршневого компрессор промышленной холодильной установки возникают такие дефекты блок-картера:

1. 1) трещины, которые образуются из-за теплового износа блок-картера либо вследствие нарушения технологии его изготовления;
2. 2) трещины водяной рубашки, возникающие из-за замерзания в ней воды в зимнее время или при влажном ходе компрессора;
3. 3) поломка лап компрессора из-за неправильного монтажа оборудования (неустойчивая опора);
4. 4) выдавливание заглушек водяной рубашки из-за замерзания в ней воды;
5. 5) загрязнение водяной рубашки.

Способы устранения дефектов блок-картера при ремонте поршневых компрессоров

Дефекты блок-картера, выявленные в ходе ремонта холодильных компрессоров, устраняются следующим образом:

• трещины в блок-картере заделываются холодной или горячей сваркой, а также постановкой заплат;
• трещины водяной рубашки заделываются штифтованием, при котором в трещину по всей ее длине вворачиваются смазанные герметиком медные или алюминиевые штифты в несколько схлестных рядов;
• поломка лап компрессора может производиться горячей сваркой, но чаще дефектный блок-картер заменяют на новый, осуществляя подбор запасных частей по марке компрессора ;
• при выдавливании резьбовых пластмассовых заглушек водяной рубашки они заменяются на новые; возможно изготовление новых заглушек из листовой стали;
• химическая очистка водяной рубашки с последующей промывкой.

Клапанная группа поршневого холодильного компрессора

Самодействующие клапаны, оказывая существенное влияние на надежность и экономичность работы промышленных компрессорных агрегатов, являются одним из основных его узлов. В норме они легко и плотно открываются и закрываются, не препятствуя проходу газа. Момент открытия происходит из-за изменения давлений: когда давление в цилиндре выше, чем на стороне нагнетания, открывается нагнетательный клапан; когда давление в цилиндре ниже, чем на стороне всасывания, открывается всасывающий клапан.

В современных поршневых аммиачных компрессорах используются кольцевые пластинчатые клапаны. В состоянии покоя пружина прижимает пластину к седлу, перекрывая проходное сечение клапана, а под действием разности давлений подпружиненная пластина выгибается в сторону направляющей и создает продольные щели для прохождения хладагента. Подъем пластин ограничивает розетка, обеспечивая их направление при подъеме и опускании. Кроме отверстий для выхода пара, расположенных по окружности между пластинами, в розетке имеются дополнительные отверстия, основная задача которых препятствовать прилипанию пластин к ограничителям подъема

Ленточные пластины изготавливают из специальной легированной стали, обладающей после закалки высокой прочностью и высокими показателями вязкости, что особенно важно при работе с низкими температурами

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Стук и грохот в цилиндре и поршневой группе

Одной из причин поломки компрессора является неисправная поршневая группа. Распознать дефект данной системы достаточно просто. Обычно они сопровождаются стуком, грохотом, скрежетом и другими звуками металлического характера. Если компрессор стучит, значит неисправна его нагнетательная часть, где много металлических деталей, которые взаимодействуют друг с другом. Из-за их трения и износа появляются посторонние шумы и неприятные звуки.

Не стоит запускать с такой поломкой, по возможности необходимо устранить, как только вы услышали первые признаки их проявления. Основные неисправности если компрессор начал стучать и громко работать, чем прежде:

• Разбились износились подшипники, втулки шатуна
• Вышли из строя подшипники на коленчатом вале.
• Износился поршень, кольца, палец на поршне
• Изношен цилиндр
• Ослабли болты крепления цилиндра и головки
• Попала твёрдая частица в цилиндр
• Охлаждающая крыльчатка разболталась на шкиву

• Изменение диаметра поршня, цилиндра
• Искажение формы формы зеркала цилиндра
• Риски, царапины, задиры на стенках цилиндра
• Трещины основной рабочей части
• Трещины и поломки фланцев

При длительной эксплуатации вследствие износа появляются риски на зеркале цилиндра, увеличивается внутренний диаметр втулки под эксцентриковый вал. При ремонте цилиндры восстанавливают путём запрессовки в них гильз. Изношенные втулки под эксцентриковый вал заменяют. Данный ремонт достаточно сложно выполнить своими руками без необходимого инструмента и оборудования. Так как наиболее трудоёмким и ответственным этапом является восстановление цилиндра. Растачивание выполняется на вертикально-расточном станке с использованием специального приспособления.

Это, что касалось цилиндра, ниже рассмотрим основные неисправности картера компрессора.

• Трещины в стенках полостей блока картера
• Отклонения размеров и формы посадочных площадок
• Коробление посадочных мест
• Разбились посадочные места под подшипники коленчатого вала

При износе данных узлов, они подлежат замене на новые. Отверстие под подшипники растачивают на горизонтально-расточном станке под больший диаметр подшипников или под запрессовку втулки с последующей расточкой запрессованной втулки под необходимый диаметр. Ремонт компрессора такой сложности стоит выполнять квалифицированными специалистами.

Ниже, запчасти «ремкомплект» для проведения капитального ремонта компрессора, поршневой группы.

Особенности устройства

Обратные клапаны используются во многих сферах. Подобные устройства чаще всего работают в тандеме с какими-либо резервуарами или компрессорами. Основная задача обратного клапана – не допустить потерь нагнанного в систему давления и ограничить доступ нежелательных элементов внутрь системы.

За отсутствием такого механизма КПД оборудования заметно уменьшается. К примеру, компрессоры вынуждены работать практически без остановки, что сказывается не только на эксплуатационном ресурсе техники, но и на счетах за электричество.

Сферы применения обратных клапанов:

• системы, работающие с перегонкой жидких сред;
• газовые магистрали;
• холодильное оборудование;
• вентиляция;
• сантехническое оборудование.

Кроме поддержания давления в системе обратные клапаны не допускают проникновение жидких сред в компрессор

При больших объёмах перегонки, равно как и серьёзной нагрузке на технику очень важно сохранить герметичность оборудования. Этот момент также критичен при работе с газообразными составами, в особенности горячими

В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

• Ограничивают доступ обратной конденсации.
• Обеспечивают беспрепятственную перегонку фреона от горячей части испарителя до холодной.

Обратные клапаны часто используют в вентиляционной технике, причём как в бытовых, так и промышленных сферах. Оборудование такого плана можно увидеть в квартирах – кухнях и ванных комнатах, в офисах, местах общественного питания, а также на строительных площадках и других технических объектах.

Обратный клапан выполняет следующие функции:

• повышает качество тяги на сложных многоуровневых участках;
• ограничивает доступ холодных потоков извне;
• предохраняет помещение от проникновения токсичных сред, а также неприятных запахов;
• при пожарах препятствует попаданию продуктов горения.

Вам может быть интересно: вентиляция с обратным клапаном.

Аналогичным образом обратные клапаны используют в сантехнических и других системах, где требуется отсечка нежелательных элементов.

Это интересно: Самодельные слесарные тиски: видео, фото, чертежи

Применение и принцип работы обратных клапанов

В трубопроводных системах обратный поток может возникать совершенно по различным причинам. Если это произошло в жидкой среде, то, скорее всего, эта причина – отключение насоса. Если речь о вентиляции, то, определённо, это плохая установка вытяжной трубы или количество поступающего воздуха слишком мало.

Какой бы причина не была, не желательно, чтобы это происходило вообще, потому как это приводит к плохой работе деталей системы или, в конце концов, выходе их из строя.

Для того чтобы не допустить появления обратного потока в системе труб, на неё ставят обратные клапаны. Ну а они, конечно же, отличаются размерами, внешним видом и заводским исполнением.

Место установки

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели. Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой. Погружные помпы

Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом

При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом. Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

Сообщества › Кулибин Club › Блог › самодельный клапан сброса избыточного давления

Комментарии 22

что-то упустил на видео и по моему самой важной части нет — из чего сделано и как соединены свечка и остальной корпус клапана?!

втулка немного утапливается в свечу и сваривается.

Болт надо законтрить. Чтоб от переизбытка чувств не начал раньше травить.

я такой клапан приделаю в пневмо сигнал шооб не перекачивал и шоб не нагревался насос классно супер голова

Спасибо! прысни в него силиконовой смазкой или еще чем чтоб не было коррозии шарика!

ок это пока моя задумка вот вот скоро замутим просто гараж проблема

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

в баллончике с краской помница что то было!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый шарик при нагреве может сгореть ((((

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый при сварке вытечет как вода)

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

просто 100 рублей и никакого головняка

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Силиконовая смазка в помощь! и на изготовление ушло не более 30 минут.

Источник

Компрессор сильно греется

Если компрессор сильно греется, то это сигнализирует о его какой-то неисправности. Причин перегрева может быть несколько. Начиная с простой, это заблокирован обдув воздуха цилиндра и картера. Проверьте не закрыта ли крыльчатка посторонними предметами.

Одной из основных причин греющегося компрессора является недостаток уровня масла. Рабочие узлы работают на износ, создаётся высокое трение в следствие сильно греется. При дальнейшей такой работе оборудование быстро выйдет из строя. Проверьте уровень масла, если его недостаточно, необходимо долить до нужного уровня.

Неисправности клапанов, в результате карбонизированного загрязнения или их ослабления. Также могут быть забитые воздушные каналы.

Посмотрите уровень давления , возможно сломалась автоматика и компрессор «молотит» до большого давления, это и вызывает перегрев. Возможно требуется ремонт или замена предохранительного клапана.

Старайтесь располагать компрессор в прохладном, просторном месте, особенно в жаркое время года. Какое бы охлаждение у него не было, нагреваться будет гораздо меньше, что скажется на его положительной и долговечной работе.» Также не стоит забывать, что чем воздух холодней тем в нём меньше влаги и масляных примесей.

Правила установки

Клапан сброса избыточного давления должен устанавливаться как можно ближе к компрессору. На мобильных агрегатах малой мощности место установки предусмотрено заводом изготовителем. При монтаже распределенных стационарных систем расстояние от выхода компрессора до затвора не должно превышать 1,5 метра. Недопустимо устанавливать аварийное устройство сброса после запорной арматуры. Если вентиль по каким-либо причинам окажется закрыт, клапан не сможет выполнить своей защитной функции, и повышенный напор может серьезно повредить оборудование или даже вызвать аварию с угрозой для жизни и здоровья работающих рядом людей.

Перед установкой или заменой клапана необходимо провести полный сброс напора в системе и обесточить двигатель компрессора. Резьбовое соединение следует обмотать уплотнителем-лентой ФУМ или сантехнической нитью. Вначале резьбовое соединение закручивают вручную, и только убедившись в том, что резьба зашла ровно, можно прикладывать значительные физические усилия по ее затяжке ключом.

После установки клапана нужно провести его испытания, повысив давление в системе до порогового значения. Он должен сработать и провести сброс. Если этого не произошло, установку эксплуатировать недопустимо, пока не будет выяснена и устранена причина сбоя. Если клапан регулируемый, необходимо регулировочным ключом-шестигранником выставить его рабочее значение сброса, пользуясь встроенным в блок управления компрессором манометром.
