Обзор погружных пил с направляющей шиной

Ручные погружные пилы от Festool

Погружная пила “Фестул” – незаменимый инструмент для ремонтных работ, в столярных мастерских, на строительных площадках и везде, где необходимо качественно, быстро и точно распилить материал, прорезать пазы.

Перед покупкой дисковой пилы необходимо определиться, для каких именно видов работ она будет использоваться. Например, если необходимо работать с тонкими или средними материалами, то можно выбрать погружную пилу модель TS 75, глубина реза которой 75 мм или же TS 55 R, у которой глубина реза 55 мм. Вес данных инструментов составляет всего 6,2 и 4,5 кг, что очень радует. В применении они очень просты и удобны.

Для выполнения более сложных работ компания Festool предлагает ручную дисковую пилу HK 132 E. Данный инструмент имеет глубину реза 50 – 132 мм, вес – 18 кг. Стоит отметить, что потребляемая мощность модели 2300 Вт, что указывает на высокую производительность и выполнение реза сложных материалов.

Параметры выбора инструмента

В связи с большим ассортиментом этого оборудования, подобрать оптимальную модель бывает очень сложно.

При выборе погружной пилы необходимо учитывать общие технические характеристики. Они могут друг от друга незначительно отличаться. Причина этому заключается в конструкции конкретной модели и ее эксплуатационных свойствах

Прежде всего следует обратить внимание на:

мощность электродвигателя;
удобство использования инструмента (чтобы это определить, достаточно погружную пилу подержать в руках и, если возможно, сделать несколько резов);
обороты и их регулировку;
диапазон диаметра режущих дисков;
имеется ли система плавного пуска;
сложность настройки глубина погружения (чем она проще настраивается, тем быстрее будет выполнение работы);
вес инструмента в рабочем состоянии;
стоимость и комплектацию конкретной модели

Преимущества и недостатки эксплуатации

У этого инструмента имеется довольно широкая область применения. Его можно использовать, начиная с производства деревянных изделий из древесины и заканчивая изготовлением мебели и выполнением работ в домашней мастерской. Однако для того чтобы понять, насколько актуальна покупка такого инструмента, необходимо установить, какие плюсы и недостатки имеет это оборудование в процессе эксплуатации.

Многофункциональность ручных пил можно рассматривать в качестве основного достоинства. При наличии в арсенале этого инструмента у специалиста и домашнего мастера появляется возможность для качественного выполнения точных распилов для формирования заготовок. Применяя его, можно легко обрезать кромки мебельных панелей, изготовленных из ДВП или ДСП. Если, помимо основного инструмента, в распоряжении имеются дополнительные приспособления, то у специалиста появляется возможность для формирования фигурного реза.

Достоинства

К числу дополнительных положительных качеств этого оборудования можно отнести следующие:

выполнение всех типов реза — продольного и поперечного. Исключением является только фигурная обработка, совершаемая при радиусе закругления небольшой величины.
равномерное распределение веса в конструкции. Это обеспечивает снижение трудоемкости выполняемых работ, а кроме того, положительным образом влияет на их качество;
точность обработки. Она обеспечивается по причине особенностей конструкции этих пил, а также точного позиционирования пильного диска в области будущего реза;

Недостатки

К относительным недостаткам, которые присутствуют у ручных пил, можно отнести высокий ценник на этот инструмент по сравнению с обычными моделями. Высокая стоимость инструмента обусловлена тем, что конструкция системы настройки положения режущего устройства оборудования относительно деревянных заготовок имеет свои сложности. Кроме этого, при использовании погружных пил могут возникать определенные проблемы при разрезании по ширине заготовок, у которых этот параметр имеет незначительную величину. Его минимальный размер для заготовок ограничивается габаритами, которые имеет опорная часть пилы.

В конструкции пилы погружного типа присутствует механизм регулирования оборотов электродвигателя

Это дает возможность для подбора наиболее подходящего режима работы инструментом, ориентируясь на конфигурацию детали, а также принимая во внимание породу древесины. Механизм регулировки должен быть расположен в наиболее удобной части инструмента, чтобы непосредственно при работе у специалиста была возможность легкого изменения скорости вращения режущей части инструмента

Критерии выбора

Существующий выбор дисковых пил позволяет реализовать различные подходы для получения требуемого качества среза. Необходимо учитывать, что специализированные пилы для работы исключительно с оргстеклом встречаются крайне редко.

Некоторые разновидности циркулярных пил с направляющей шиной

Почти все устройства являются многофункциональными и подходят для резки других материалов после установки диска подходящей конфигурации.

Циркулярная пила 2000 Вт

Многофункциональным и производительным приобретением для дома и мелкосерийного производства являются дисковые пилы мощностью 2 кВт. Они пригодны для резки широкого ряда материалов, в том числе оргстекла. Пилы такой мощности применяется в виде стационарного станка, поскольку увеличенные габариты снижают возможности удаленной работы.

Циркулярная пила 2000 Вт применяется только при питании от сетевого кабеля. Переносные экземпляры на аккумуляторах имеют меньшее потребление электроэнергии и более скромную производительность. Мощности пилы с избытком хватает для разреза толстых труб или листов оргстекла толщиной более 20 мм.

Обзор самых популярных моделей

Погружных циркулярок очень оного, поэтому ниже разобраны параметры наиболее популярных в РФ моделей.

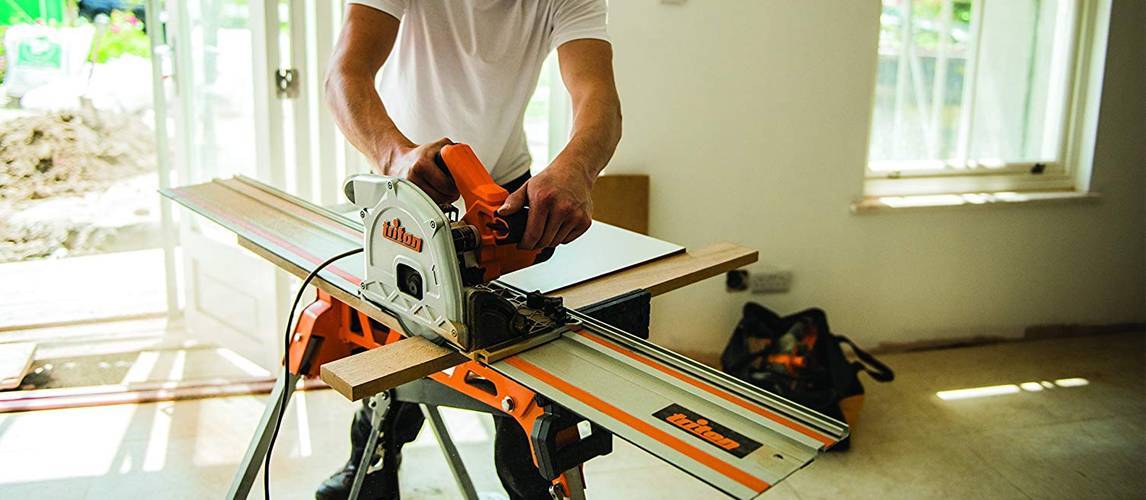

Triton TTS 1400 TR 208724

Погружная циркулярная пила для продольного и поперечного распила деревянных материалов, включая ДСП, паркет, фанеру и ламинат. Предусмотрено 3 режима работы: пиления с погружением, подрезка (глубина пила до 2,5 мм) и смена диска. Регулировка посадки пилы по направляющей повышает точность реза. Походит для строительно-монтажных работ в быту и на производстве.

Основные характеристики:

тип — полупрофессиональный;
мощность — 1,4 кВт;
диаметр диска — 165 мм;
посадочный диаметр диска — 20 мм;
глубина пропила под углом 90° — 54 мм;
количество оборотов в минуту — 2000-5300;
размеры без упаковки — 335х250х235 мм;
масса — 5,5 кг.

В этой модели предусмотрены следующие функции:

Плавный пуск.
Плавная регулировка оборотов.
Подключение пылесоса.
Блокировка шпинделя.

Плюсы:

большой диапазон частоты оборотов мотора 2000-5300;
плавный старт;
фиксация угла наклона с двух сторон платформы;
переключатель режима подрезка;
четкие шкалы наклона и глубины погружения;
может работать с направляющими шинами Triton, Festool и Makita.

Минусы:

указатель глубины имеет флажок с учетом размера шины, но считывать с него показания не очень удобно.

Mafell MT 55 CC

Погружная циркуляционная электропила для распила гипсокартона, композитных материалов, ОСП, дерева, ламинированных плит и искусственного камня.

Благодаря наличию на корпусе разметочной шкалы удается точно пилить материалы без каких-либо дополнительных приспособлений. За счет защитного кожуха и подвижной заслонке над рабочей зоной, сведено к минимуму образование пыли.

Электродвигатель CUprex-Compact обладает большой мощностью, поэтому электроинструмент не работает на придельной нагрузке. Благодаря чему, электромотор дольше служит.

Основные параметры:

тип — полупрофессиональный;
мощность — 1,4 кВт;
диаметр диска — 162 мм;
посадочный диаметр диска — 20 мм;
глубина пила под углом 45° — 40,5 мм;
глубина пила под углом 90° — 57 мм;
количество оборотов в минуту — 3600-6250;
длина кабеля – 4 м;
масса — 4,5 кг.

В этой модели предусмотрены следующие функции:

Фиксация глубины пила.
Разметочная шкала.
Возможность подключения пылесоса.
Блокировка шпинделя.

Плюсы:

точность пила;
большая глубина пропила;
мощный электромотор CUprex-Compact позволяет пилить различные материалы;
удобная в эксплуатации.

Минусы:

большая цена.

Делая вывод из всего выше сказанного, можно с уверенностью сказать, что с помощью погружной циркуляционной пилы можно качественно обрабатывать древесину в домашних условиях и на производстве.

Параметры выбора инструмента

В связи с большим ассортиментом этого оборудования, подобрать оптимальную модель бывает очень сложно.

Прежде всего следует обратить внимание на:

мощность электродвигателя;
удобство использования инструмента (чтобы это определить, достаточно погружную пилу подержать в руках и, если возможно, сделать несколько резов);
обороты и их регулировку;
диапазон диаметра режущих дисков;
имеется ли система плавного пуска;
сложность настройки глубина погружения (чем она проще настраивается, тем быстрее будет выполнение работы);
вес инструмента в рабочем состоянии;
стоимость и комплектацию конкретной модели

Лучшая погружная пила в контексте соотношения цены и качества

Если говорить откровенно, то среди самых дешевых моделей погружных пил для раскроя ЛДСП практически нельзя выбрать фаворита. Все модели бюджетного сегмента имеют множества недостатков. Именно поэтому, мы выбрали доступную пилу среднего ценового сегмента, которая имеет оптимальное соотношение параметров цены и качества. Такой пилой с идеальным балансом стоимость и качества стала: BOSCH GKT 55 GCE. Именно эта модель пользуется самым высоким спросом среди начинающих мебельщиков и имеет хорошие характеристики при достаточно демократичной цене.

При использовании оборудования для деревообработки главной проблемой для специалистов является недостаточная точность распила. Этот момент связан главным образом с погрешностью, возникающей при позиционировании и контроле положения режущей части инструмента относительно подвергаемой обработке заготовки. Для успешного решения перечисленных проблем было создано усовершенствованное приспособление — погружная пила. От прочих моделей пил она отличается не только своей компоновкой, но и принципом действия.

Особенности погружных пил

В зависимости от конструкции погружная циркулярная пила может иметь следующие особенности:

наличие функции наклона режущей части. Используется для изготовления деревянных заготовок сложной формы;
количество дисков — 1 или 2 (во втором случае доски можно делать разной ширины, одновременно выполнять два пропила);
нижнее основание подпружиненное, что позволяет производить регулирование степени прижима пильной части, а при наличии в заготовке посторонних элементов (например, гвоздей и т. п.) вовремя остановить работу;
наличие дополнительных приспособлений, таких как направляющие линейки различных конфигураций и размеров.

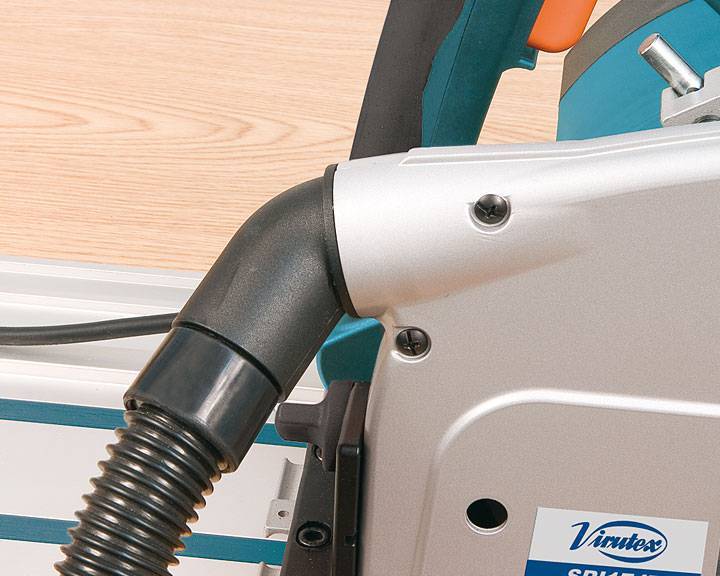

Большинство моделей пил погружного типа, для предотвращения засорения стружкой и древесной пылью, имеют специальный раструб для подключения к нему стружкопылесоса, который принудительно удаляет продукты распила.

Что выбрать

Практически перечисленные бренды востребованы на рынке и имеют свое предназначение. SP6000 от Макита – это универсальный инструмент со стандартным набором возможностей и отличным качеством реза, подойдет для дома и профессиональной работы. TS 55 REBQ-Plus – это профессиональный плотницкий инструмент, который подойдет мастерам, нуждающихся в точном инструменте.

Во многом похожим, но отчасти уступающим инструментом являются пилы Элитеч, но эту марку тоже оценивают как профессиональную. Интерскол – это безупречный бытовой инструмент со своим набором достоинств и недостатков.

Какие бывают?

Классификация погружных моделей происходит по нескольким признакам, главным из которых является способ питания прибора. По этому критерию устройства делятся на два типа: сетевые и аккумуляторные. Сетевые модели работают от источника электрического питания и обладают более высокой мощностью и производительностью. К плюсам таких моделей можно отнести отсутствие необходимости регулярной зарядки АКБ и небольшой вес. К недостаткам относят невозможность использования инструмента в полевых условиях, а также в любых других местах, где отсутствует электричество либо затруднён доступ к розетке. Частота вращения в сетевых моделях варьируется в пределах 4-5 тысяч об/мин, а средняя мощность составляет порядка 2 кВт.

Что это такое?

Погружная пила представляет собой разновидность электрической дисковой пилы и предназначается для распила деревянных поверхностей не только от края, но и с середины заготовки. Особенностью прибора является возможность регулирования глубины запила, которая осуществляется посредством расположения диска в заданном положении относительно опорной плиты.

Принцип действия погружной пилы достаточно прост и заключается в следующем: оператор задаёт требуемую глубину и нужный наклон рабочего диска. Затем инструмент включают, снимают с блокировки, вводят в древесину и аккуратно ведут по размеченной линии. При запуске мотора рабочий вал начинает вращаться вместе с установленным на нём диском и разрезает поверхность. Многие современные модели погружных пил оснащены функцией регулировки скорости, благодаря чему число оборотов может быть изменено в зависимости от вида обрабатываемого материала.

По окончании работы, когда нажим на диск ослабевает, режущий блок посредством пружины поднимается в верхнее положение и прячется за подошву. Область применения погружных пил достаточно широка. Инструмент используют для изготовления мебели, нарезки пазов, вырезания фигурных проёмов и желобов в деревянных изделиях, а также при ремонте кровли и работе с ламинированными материалами.

Направляющая шина

Особенность пилы Makita SP6000 заключается в том, что ее конструкция изначально приспособлена для работы в паре с направляющей шиной, которая также обладает особой конструкцией. Выполнена она из алюминиевого профиля и имеет специальные продольные резиновые вкладыши, которые служат для предотвращения скольжения.

Существует два варианта направляющих. У них одинаковая конструкция, но рознятся продольным размером. Длина одной направляющей шины – 1,4 метра, а другой составляет 3 метра. По мере необходимости их конструкция позволяет между собой их соединять при помощи специального вкладыша. Его устанавливают в соответствующий паз и закрепляют при помощи встроенных винтов.

Вместе с направляющей может использоваться специальный набор адаптеров, позволяющих ее применять не только вместе с погружной пилой, но и с другими инструментами, типа лобзика.

Кроме того, для надежности крепления направляющей можно использовать специально предназначенные скобы с винтовым креплением. Они способны намертво зафиксировать шину, не повредив при этом ни поверхность распиливаемого изделия, ни непосредственно саму направляющую, так как у нее имеется специальный паз для установки скоб.

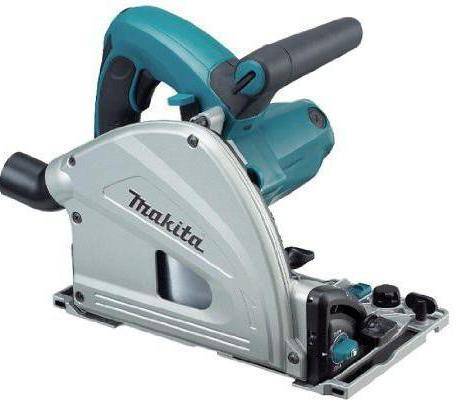

Погружная пила «Макита SP6000»

Помимо комплектации данной модели есть чем похвастаться. Инструмент работает от бытовой электросети, имеет высокую мощность, обладает большим количеством настраиваемых параметров.

Погружная пила с направляющей шиной Makita SP6000 имеет функцию плавного старта, позволяющую выполнять качественный распил без особых усилий и стараний оператора. Конструкция инструмента наделена отличной системой отвода опилок, которая может использоваться даже без подключения пылесоса.

Обслуживание Makita SP6000 упрощено настолько, что его можно выполнять самостоятельно. Пользователи могут без проблем справиться и с заменой угольных щеток и пильных полотен.

Данная погружная пила с шиной имеет достаточно компактную и эргономичную конструкцию. Поверхность ручек держателей прорезиненная, что делает инструмент безопасным в использовании.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Как сделать кружок самостоятельно: полезные советы

Каждый владелец частного дома или пригородной зоны хочет, чтобы ручная циркулярная пила появлялась в его наборе электроинструментов. Его владельцам намного легче обойтись без услуг мастерских по изготовлению столярных изделий. Тем не менее, уже каждый владелец ручных циркуляров мечтает, что на ферме появится стационарная циркулярная пила, так как ручной инструмент со всеми его преимуществами (низкая цена, легкость и мобильность) имеет ряд недостатков. Основной из них — отсутствие устойчивой поверхности с большой площадью, на которой можно было бы пилить доски очень различной толщины, ширины и длины. Конечно, некоторые модели ручных циркулярных пил оснащены расширенными подошвами и специальными крепежными элементами, что позволяет им крепиться к верстакам или столам и превращать обратные циркуляры в какие-то стационарные устройства.

Круглая пила всегда полезна в частном доме, с ее помощью дерево легко и быстро обрабатывается.

Тем не менее, малая занимаемая площадь подошвы DP и небольшая «выемка» направляющей панели препятствуют тому, чтобы домашние мастера могли обрабатывать объемные части.

Подводим итоги

Циркулярная пила не столь специализированный инструмент, как кажется на первый взгляд. Если существует необходимость работать не только с древесиной, можно выбрать циркулярную пилу по дереву, а затем приобрести сменные диски для резки пластика или листового алюминия.

В заключение еще раз напомним: любой инструмент следует выбирать исходя из тех задач, которые вы намерены решать с его помощью. Быстрая и приятная работа будет означать, что выбор сделан верный.

Мало приобрести надежную циркулярную пилу. Без хорошей оснастки она не сможет справиться с поставленными задачами. Только установка качественных пильных дисков позволит добиться высокой производительности при работе по дереву.
