Опрокидыватель для мотоблока своими руками

Виды адаптеров для мотоблока

Основной параметр, по которому делятся адаптеры к мотоблокам, заключается в способе их соединения с сельскохозяйственным агрегатом. В зависимости от этого, в продаже можно найти:

передний адаптер для мотоблока – такое приспособление оборудовано сцепным механизмом, расположенным в задней части конструкции. После соединения адаптер находиться перед мотоблоком. Каждый передний адаптер поставляется в продажу вместе с рулем – он необходим для управления всей мини-колонной. Адаптеры с рулевым управлением обладают более сложной конструкцией, поэтому их стоимость немного выше, чем приспособлений первого типа.

Также все имеющиеся в продаже адаптеры для мотоблоков делятся между собой по области применения. На рынке встречаются:

• укороченные адаптеры – это небольшие по габаритам приспособления, которые предназначаются для эксплуатации в паре с легкими мотоблоками. Благодаря небольшой массе, такой адаптер можно крепить к одному из колес мотоблока;
• удлиненные адаптеры – конструкции этого типа применяются для работы с тяжелыми сельскохозяйственными машинами. Они обладают достаточно большими размерами и немалым весом.

Следует отметить, что адаптеры для мотоблоков делятся между собой по наличию кузова. По этому параметру в продаже можно найти такие конструкции:

• кузовные адаптеры – в их конструкцию входит кузов, позволяющие перевозить огородный инвентарь и урожай на довольно большие расстояния. Такие адаптеры станут незаменимыми при выполнении посевных работ и сборке урожая;
• бескузовные адаптеры – такие приспособления не оборудованы кузовом, поэтому их задачи совсем другие – они применяются исключительно в целях обработки грунта.

При выборе адаптера обязательно учитывайте конструктивные особенности приспособлений – это позволит приобрести оборудование, соответствующее конкретно вашим требованиям.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Самодельный мульчирователь — особенности, область применения

Многие фермеры зачастую задаются вопросом о том, что делать с травой и кустарниками, мгновенно вырастающими перед посадкой и после сбора урожая. Ответ достаточно прост – от них поможет избавится мульчер на мотоблок. Это простое приспособление измельчает сорняки и дикие кустарники, превращая их в качественное органическое удобрение, которое в дальнейшем можно использовать для выращивания культурных растений.

Конструктивные особенности и области предназначения самодельного мульчирователя

В отличие от стационарных мульчеров, самодельное приспособление для мотоблока можно перевозить по всему участку, что позволяет сэкономить время на уборку территории. Мульчирователь, устанавливаемы на мотоблок, имеет ряд конструктивных особенностей.

В их числе выделяется:

• самодельное приспособление изготавливается для мотоблоков, мощность двигателей которых составляет от 5 до 12 л. с.;
• вал вместе с расположенными на нем ножками при вращении достигает скорости в 1500 об./мин.;
• самодельный мульчер может крепиться к передней или к задней части мотоблока;
• измельченные части веток и листьев не превышают длины в 2 см;
• для сборки мульчирователя применяются ножи, изготовленные из конструкционной легированной стали, предварительно прошедшей обработку высокими температурами.

Области применения самодельного мульчера достаточно обширные.

Он может активно использоваться в следующих целях:

• для обработки пожнивных остатков;
• обработки междурядий в садах, грядках с ягодами и виноградниках;
• скашивания поросли сорняков непосредственно перед вспашкой целины.

В некоторых случаях самодельный мульчер оказывается более эффективным, чем косилка. Это приспособление способно не только срезать выросшие сорняки, но и мгновенно измельчить их, оставив, после этого, перегнивать на участке

Еще одно важное преимущество оборудования заключается в его высокой производительности и эффективности, независимо от толщины и высоты сорняков

Как сделать мульчер для мотоблока своими руками – пошаговая инструкция

Для того чтобы самодельный мульчер был как можно более надежным, выносливым и устойчивым к ударам, в его конструкции обязательно должны быть предусмотрены:

• крепкая железная рама, усиленная уголками;
• прочный защитный кожух;
• кусок транспортерной ленты;
• редуктор и 2 шкива ременного типа;
• надежный вал с закрепленными на нем ножами;
• 2 плавающих подшипника;
• сцепной механизм для установки на мотоблок;
• 2 направляющих колеса.

Последовательность действий при сборке должна выглядеть следующим образом:

1. Для начала их железных труб и уголков сваривается рама, размерами 85 x 65 см;
2. Далее необходимо изготовить вал для самодельного мульчера. С этой целью потребуется воспользоваться толстостенной трубой, взятой от старого бура. Готовый вал должен обладать длиной 70 и толщиной 5,8 см;
3. На оба конца сделанного вала нужно установить по одному плавающему подшипнику, которые необходимо для неподвижного монтажа вала на раму;
4. При использовании мульчера на мотоблоке создаваемый двигателем крутящий момент будет передаваться на вал приспособления через предусмотренный в его конструкции редуктор, имеющий 2 передачи ременного типа. Первая передача должна соединять мульчирователь с мотоблоком, а вторая – соединяться непосредственно с валом мульчера;
5. К поверхности вала нужно приварить поводки, на которых должны быть установлены ножи, имеющие V-образную форму. Все ножи должны располагаться в 4 ряда. Режущие детали с самой большой длиной нужно закрепить по краям первого и третьего ряда. Через 5 см от них на втором и четвертом ряду потребуется закрепить ножи с меньшей длиной. Далее в первом и третьем ряду в 5 см от них необходимо закрепить ножи с еще более меньшей длиной. Таким образом, все режущие элементы мульчирователя должны располагаться по спирали по направлению до середины используемого вала. К обратной стороне мульчирователя ножи крепятся по такому же принципу с той лишь разницей, что наиболее длинные детали нужно установить на втором и четвертом рядах;
6. К нижней части мульчера для мотоблока потребуется прикрепить 2 направляющих колеса. С их помощью можно настроить оптимальную высоту конструкции по отношению к поверхности земли;
7. Поверх рамы устанавливается кожух, который можно сделать из половины стальной бочки. Для защиты ног оператор в задней части мульчера потребуется установить небольшой кусок транспортерной ленты.

Что можно сделать из двигателя от мотоблока

Самоделка с двигателем от мотоблока может существенно сэкономить семейный бюджет, а также облегчить различные работы на участке.

Из мотоблока можно сделать следующие изобретения:

• Транспортные средства (мини-трактор, вездеход, квадроцикл, мотоцикл, снегоход, мотобуксировщик)
• Стационарное оборудование (пилорама, электрогенератор, насос, токарный станок)
• Сельхоз техника (погрузчик, снегоуборщик)

Транспортные средства, сделанные на базе мотоблока или его двигателя не пригодны для использования на трассах и других оживленных дорогах, предназначаются для перевозки грузов по участку, а также для передвижения по сельской местности. Максимальная скорость таких устройств – 60 км/ч.

Основание транспортного средства (рама) и колеса должны быть приспособленными к большим нагрузкам, а сам двигатель подбирается из расчета общего веса устройства, веса грузов и цели оборудования, например, для велосипеда достаточно мотора до 5 л.с., для снегохода мощность двигателя должна быть выше (7 л.с.).

Создание стационарного оборудования и сельхоз техники может быть сложнее, однако легко найти видео с подробными инструкциями.

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

• Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
• Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды

Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

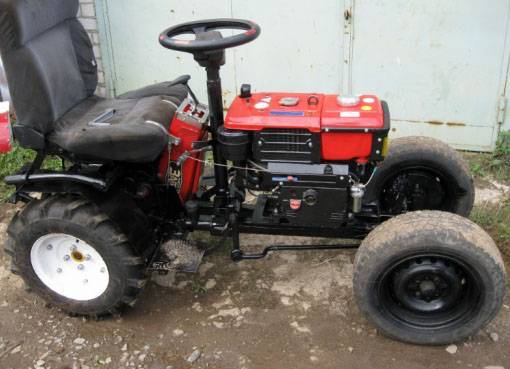

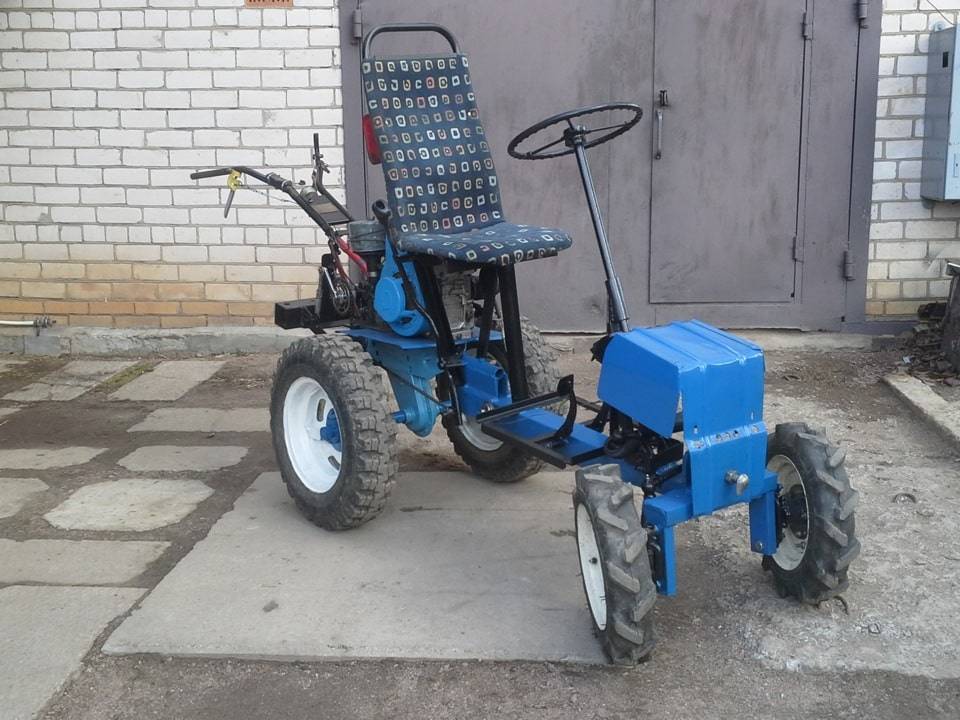

Минитрактор и вездеход из мотоблока

Почти все самоделки из мотоблока делают для повышения комфорта в работе. Действительно, зачем тратить силы, водя «за рога» тяжелый агрегат, когда его можно оседлать, превратив в маневренный минитрактор?

Однако, здесь нужно сделать одно важное замечание. Сев верхом на мотоблок, вы повысите центр его тяжести

Это увеличит риск опрокидывания при крутых разворотах. Для повышения устойчивости нужно сделать достаточно широкую вторую ведомую ось (1-1,2м).

Очень желательно расширить узкую колесную базу самого мотоблока. Сегодня для такой переделки не нужно искать опытного токаря. В продаже имеются готовые втулки (удлинители) которые ставят на ведущий вал для увеличения расстояния между колесами мотоблока.

Если на легком или среднем мотоблоке нет дифференциала, то повысить его маневренность и заодно увеличить колесную базу можно, установив блокирующие поворотные удлинители, выполняющие эти функции.

Тот, кто не уверенно работает с железом и не имеет большого опыта в конструировании машин, может сделать минитрактор из мотоблока, купив готовый комплект.

В него входят:

• рама с креплениями для двигателя;
• подножки с педалями;
• сиденье;
• рычаги выключения блокировки полуосей;
• рулевое управление с тягами;
• передняя балка с тормозными дисками и колесными ступицами;
• задняя навеска с ручным подъемным механизмом;
• крылья.

Цена такого комплекта находится в пределах 20-22 тысяч рублей. Особых проблем при переделке мотоблока в минитрактор при наличии перечисленных сборочных единиц не возникает.

В итоге у вас получится самодельный трактор, на котором можно комфортно обрабатывать участок и возить грузы, прицепив тележку. Важным достоинством готового техкомплекта является его конструкция – точно просчитанная и испытанная в работе. При самостоятельной адаптации мотоблока под самодельную тракторную базу большинство узлов придется изготавливать и состыковывать самостоятельно. Этот процесс часто требует переделки и доводки.

Тот, кто своими руками сделал минитрактор, вездеход из мотоблока соберет без проблем. Для этого достаточно поменять стандартные диски на более широкие и установить на них внедрожную резину.

Лучше всего, если базой для такого мини-вездехода станет мотоблок с водяным, а не воздушным охлаждением мотора. Он более вынослив к длительным нагрузкам и меньше перегревается.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

Фрезы, плуг

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров

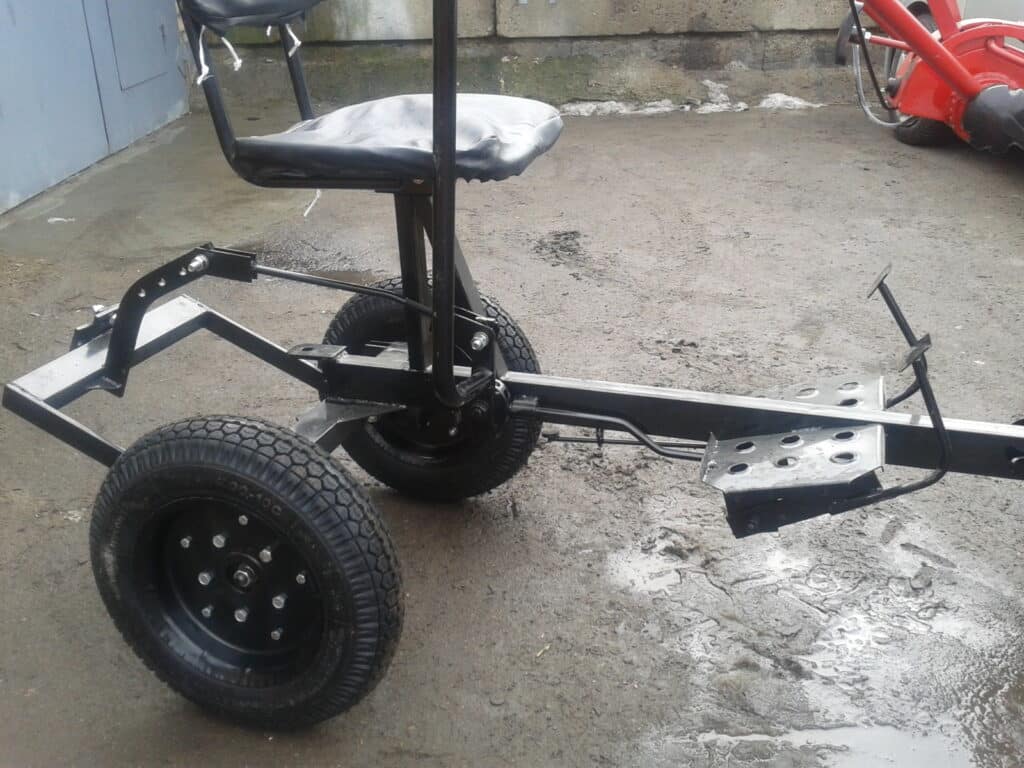

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

• раму из металла;
• сцепку;
• штангу поперечную;
• раскосы;
• стойки, ось, колеса;
• инструменты для управления;
• прицеп или тележку;
• место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.

vote

Article Rating

Как поставить двигатель от мотоблока на велосипед

В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.

Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.

Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.

Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.

Минитрактор и вездеход из мотоблока

Почти все самоделки из мотоблока делают для повышения комфорта в работе. Действительно, зачем тратить силы, водя «за рога» тяжелый агрегат, когда его можно оседлать, превратив в маневренный минитрактор?

Однако, здесь нужно сделать одно важное замечание. Сев верхом на мотоблок, вы повысите центр его тяжести

Это увеличит риск опрокидывания при крутых разворотах. Для повышения устойчивости нужно сделать достаточно широкую вторую ведомую ось (1-1,2м).

Очень желательно расширить узкую колесную базу самого мотоблока. Сегодня для такой переделки не нужно искать опытного токаря. В продаже имеются готовые втулки (удлинители) которые ставят на ведущий вал для увеличения расстояния между колесами мотоблока.

Если на легком или среднем мотоблоке нет дифференциала, то повысить его маневренность и заодно увеличить колесную базу можно, установив блокирующие поворотные удлинители, выполняющие эти функции.

Тот, кто не уверенно работает с железом и не имеет большого опыта в конструировании машин, может сделать минитрактор из мотоблока, купив готовый комплект.

В него входят:

• рама с креплениями для двигателя;
• подножки с педалями;
• сиденье;
• рычаги выключения блокировки полуосей;
• рулевое управление с тягами;
• передняя балка с тормозными дисками и колесными ступицами;
• задняя навеска с ручным подъемным механизмом;
• крылья.

Цена такого комплекта находится в пределах 20-22 тысяч рублей. Особых проблем при переделке мотоблока в минитрактор при наличии перечисленных сборочных единиц не возникает.

В итоге у вас получится самодельный трактор, на котором можно комфортно обрабатывать участок и возить грузы, прицепив тележку. Важным достоинством готового техкомплекта является его конструкция – точно просчитанная и испытанная в работе. При самостоятельной адаптации мотоблока под самодельную тракторную базу большинство узлов придется изготавливать и состыковывать самостоятельно. Этот процесс часто требует переделки и доводки.

Тот, кто своими руками сделал минитрактор, вездеход из мотоблока соберет без проблем. Для этого достаточно поменять стандартные диски на более широкие и установить на них  внедрожную резину.

Лучше всего, если базой для такого мини-вездехода станет мотоблок с водяным, а не воздушным охлаждением мотора. Он более вынослив к длительным нагрузкам и меньше перегревается.

Сцепное устройство для мотоблока своими руками

Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.

Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести)

Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами

Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке

Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления

К другой его стороне крепится стойка навесного приспособления

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.

Перед сборкой сцепки внимательно читаем инструкцию

Как сделать своими руками

В самодельном домкрате длины рычага до сгиба 60 см, ручка – 16 см (может быть больше или меньше). Ширина устройства – около 25 см от края до края. Такая длина нужна для того, чтобы фрезы не становились на пруток. С этими габаритами домкрат будет очень устойчивым. Высота плеча – со стойками 30 см (она может быть меньше – в зависимости от диаметра колес). Ширина между уголками – 14 см (она обусловлена шириной редуктора). Слишком широко делать стойки нежелательно, так как это помешает правильной и безопасной установки блока.

В этой самой примитивной конструкции есть один нюанс. Угол между рычагом и плечом ни в коем случае не должен быть прямой (90 градусов). В этом случае мотоблок будет все время стремиться уйти в обратное положение. Угол должен быть острым. Центр оси должен заварен ближе к ручке. Оптимальный угол составляет примерно 80 градусов, только так можно добиться устойчивости конструкции, а мотоблок не будет опрокидываться обратно.

В правильно созданной конструкции при подъеме мотоблок будет стремиться опереться на ручку (60 см). Таким домкратом очень удобно пользоваться: агрегат будет подниматься одним пальцем. Достаточно приподнять рычаг, и машина будет приподниматься на площадь опоры.

Можно также усилить плечо. Однако, как показывает практика, в этом нет необходимости.

Для самодельного домкрата идеально брать полую трубу с сечением 25 мм и с толщиной стенки 2 мм. Уголки нужно брать 20х20: они идеально подходят для домкрата и хорошо привариваются. Приваривать уголки нужно так, чтобы их внешний размер равнялся около 70 мм, а внутренний размер – 60 мм. В таком случае мотоблок не будет слетать.

Вместо уголков можно взять трубы меньшего диаметра и соответственно согнуть их с помощью тисков.

Народные умельцы советуют также изготавливать домкрат из «Жигулей». Такое самодельное приспособление очень простое и одновременно надежное. С ним работать с мотоблоком будет легко и удобно.

Готовый подъемник будет легко и удобно удерживать мотоблок при смене колес и других элементов

Помните, что при выполнении сварочных работ важно неукоснительно придерживаться правил техники безопасности. Трубы рекомендуется брать диаметром не меньше 25 мм, так как они достаточно прочны, чтобы выдерживать большой вес, да и человеку не придется прикладывать огромных усилий

Таким образом, сделать домкрат на мотоблок своими руками не представляет ничего сложного.

Необходимые материалы и инструменты

Чтобы усовершенствовать мотоблок, приделав к нему домкрат, нужно иметь специальное оборудование – сварочный аппарат, болгарку и дрель. Чтобы изготовить ножничный домкрат, можно переделать винтовой, а можно сделать устройство из созданных ранее деталей.

Также для домкрата необходимы обычные или шестигранные трубы разных габаритов. Связь между ними создается при помощи реечного механизма.

Необходимость создания самодельного домкрата обусловлена тем, что самостоятельно очень неудобно менять колеса и фрезы мотоблока. Приходится удерживать его одной рукой и другой пытаться снять колесо, которое часто трудно снимается. Когда тяжело работать физически, агрегат может упасть, да и в такой ситуации очень легко надорвать себе спину. Домкрат – это удобное приспособление для подъема машины, которое легко можно сделать своими руками из подручных материалов.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

• Основная движущая сила, т.е. двигатель.
• Трансмиссия.
• Ходовая часть.
• Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

• Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
• Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

• Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
• Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
• Стартер, обеспечивающий раскрутку коленвала.
• Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
• Система зажигания, которая производит искру на свече зажигания.
• Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

• Шестеренчатая.
• Ременная.
• Цепная.
• Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

• В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
• Однодисковое или многодисковое сцепления сухого или мокрого типа.
• Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

• Рычаги, руль и переключатели скоростей.
• Управление сцеплением.
• Рычаг или кнопка остановки двигателя.
• Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Это интересно: Самые популярные модели мотоблоков Салют и навесное оборудование к ним: рассмотрим в общих чертах
