Продолжение работы с основанием станины для болгарки
Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.
Установка диска по дереву для пропила фанеры
Измерения и установка линеек
Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.
Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.
Нужно отметить первое отверстие, которое после просверливается
Нюансы сверления отверстия
Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.
В отверстие необходимо вставить гайку под ключ на 10
Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает
Отверстие готово, можно забить внутрь гайку
Выставление углов

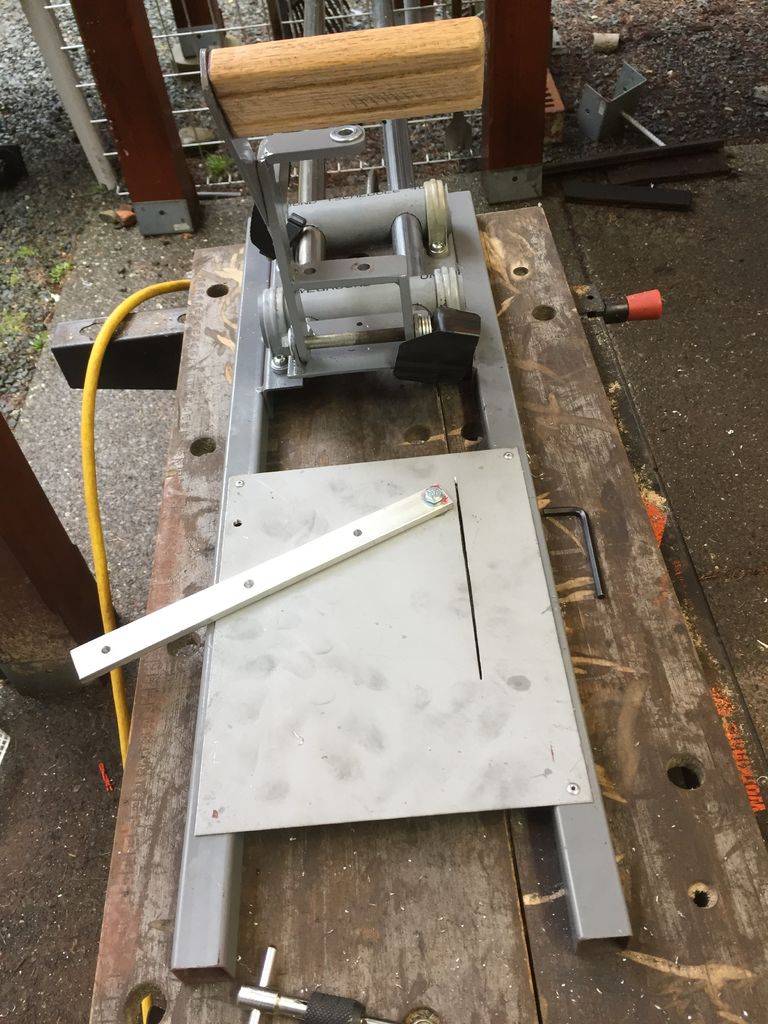

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.
Необходим прямой угол 90°
Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.
Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.
Углы следует вымерять как можно тщательнее
Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.
Как сделать торцовочные станки по дереву своими руками
Для обработки дерева может употребляться самое различное оборудование. Схожий материал поддается обработке, что обусловило его популярность при производстве разных вещей. Для конфигурации размеров и формы заготовок употребляется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, но есть несколько различий, которые определяют популярность станка. К главным преимуществам можно отнести маленький вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но обычно, самоделка будет более массивной и наименее производительной. Эксплуатировать это оборудование комфортно в стационарном режиме.
Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ
В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:
- Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
- Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
- Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.
Все 5 вариантов самодельных станков из болгарки разного назначения
Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.
Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора
Токарный станок из болгарки
Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки
Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.
Самодельный фрезерный станок своими руками по дереву, другие виды оборудования
Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой
Картинка № 12. Быстрое решение проблем
Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.
Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка
3 других станка: точильный, для заточки цепей и резки кирпича
Картинка № 14. Точильный станок
Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.
Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня
Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей
О ТБ
Работа на самодельных отрезных станках
Рис. выше не просто заставочный. Там показано, как не надо работать на отрезном станке, чтобы самому не травмироваться, не попортить материал и не угробить невзначай свою же самоделку. Ну, тут понятно: руки должны быть защищены от опилок (как и глаза, и все тело), и пользоваться данным оборудованием без защитного кожуха(ов) нельзя.
Теперь посмотрим на след. рис.:
Небезопасная конструкция самодельного отрезного станка
Вроде бы все путем, даже лицевой щиток вместо защитных очков. Что, безусловно, надежнее. А что не так? Приглядитесь. По сути, не по пунктам из толстых томов нормативных документов. Что ж, кто не увидел – вот: станок из болгарки. Стало быть, качалка не уравновешена. Но вместо обязательной в таком исполнении отбойной пружины (см. далее) – эластичное звено (стяжка для вело/мото багажника вроде). Ненадежно, вероятность порыва наиболее высока как раз в аварийной ситуации, а делать глубокий рез трудно, упрямая резинка так рвет рукоять из руки.

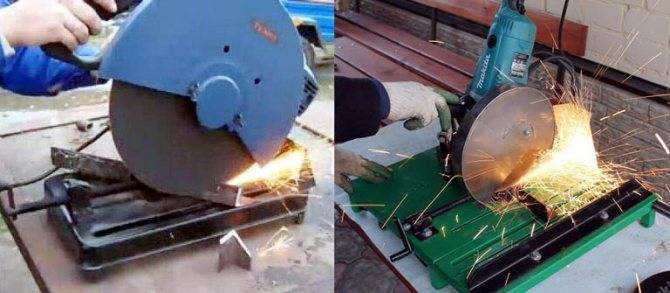

Зачем делать станок из УШМ
Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.
О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:
- Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
- Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
- Произвести распиливание материалов под разными углами
- Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.
К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:
- Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
- Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
- Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
- Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента
Разобравшись с необходимостью изготовления станка, можно приступать к делу.
Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.
Изготовление самодельного станка из болгарки особенности
Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:
- Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
- Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов
Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.
Пошаговая схема изготовления
создание чертежа
Схемы станка можно скачать из интернета или сделать самому на бумаге, ориентируясь на магазинные станки (важно на бумаге изобразить конструкцию шлифовальной машинки и все пропорции). Для всех болгарок необходима собственная схема, так как ониразличных производителей, то существенно отличаются
Необходимо также помнить, что под различные размеры диска нужны и различные каркасы.
Второй шаг для создания шлифовальной машинки своими руками – это создание каркаса. Простой каркас представляет собой две рамы и общую ось. Нижнюю раму нужно закреплять на платформе из металла или раме древесно-стружечной плиты.
Инструмент будет прикручен к верхней раме, поэтому эта рама будет вращаться по вертикали, как маятник, относительно нижней Крепеж. Необходимо будет также использовать пружину для фиксирования исходного положения. Четвертый, состоящий из прижимного уголка и струбцины, будет приварен к нижней раме.
Третий шаг создания собственной шлифовальной машинки своими руками – это использование измерительных деталей в станке. Измерительные детали позволяют нарезать заготовки с точностью до одного миллиметра. Лучшим вариантом станет приваренная к трубе подвижная линейка с ограничителем, которая закрепляется торцевым винтом.
В станке лучше всего предусмотреть педаль запуска или коммутационную кнопку через низковольтное реле для подачи напряжения. Это делается для удобства работы и освобождения рук, этим добиваются точного среза без использования, и уменьшаются затраты времени для точных замеров.
Такая угловая шлифовальная машина выполнит функции отрезной пилы по металлу.
Работая с подобным оборудованием, не забывайте о технике безопасности. Иначе небрежное отношение может привести к самым непредсказуемым и трагическим последствиям.
Вариант №1
Общий вид станка (хотя это скорее приспособление) показан на рисунке:
Его составными частями являются УШМ (как выбрать болгарку, читайте здесь) и труба, выполняющая одновременно функцию рамы и рабочей рукоятки. Закрепить на ней «болгарку» при помощи металлической пластины из толстого куска железа несложно – понадобится не более получаса. Опору для конструкции можно сделать из такого же металлического образца, приварив к нему уголок. Конец рычага монтируется на оси, а его обратный ход обеспечивается пружиной.
Такая модель удобна тем, что имеет небольшой вес, и установить ее можно практически в любом месте. Да и сборка не потребует каких-либо затрат – все необходимое найдется без труда.
Почему стоит использовать станок
Обратный удар при работе с этим устройством представляет собой отброс оборудования при заклинивании шлифовального диска в изделии. Опасность такого исхода событий заключается в сопутствующем разрушении круга. На внушительных оборотах осколки абразива могут травмировать оператора.
Обратный удар может произойти и при завершении реза, когда элементы соединены маленькой перемычкой. При этом рекомендуется остановить инструмент, не завершив раскрой заготовки. Круг извлекается, а деталь обрезается с обратной стороны. Стационарный станок, который вы можете выполнить из подручных материалов, решает все перечисленные проблемы. Он способен еще и обеспечить дополнительную безопасность.
А о чем, собственно, речь?
Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).
Мотор или УШМ?
Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию
Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин
(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:
- Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
- Базовый инструмент остается пригодным для ручной работы вне станка.
- Электропитание – однофазное 220 В из бытовой розетки.
- Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
- Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
- Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
- Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.
В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.
О регулировании оборотов
А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.
О названии
УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.
Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ
В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:
- Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
- Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
- Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.
Преимущества самодельного оборудования
Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.
Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.
Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.
Достоинства и недостатки самодельной конструкции
В связи с высокой стоимостью заводского станка и ограниченным функционалом, покупка такого устройства целесообразна только при его постоянном использовании. В иных случаях будет дешевле сделать такой станок самостоятельно. К основным достоинствам самодельного станка можно отнести:
- Невысокая стоимость;
- Простота изготовления;
- Возможность подбора режущих дисков различного диаметра;
- Удобство использования;
- Широкий спектр функциональных возможностей.
Кроме того, основным недостатком самодельной циркулярки из болгарки, является время работы. Стационарные станки рассчитаны на непрерывную работу в течение нескольких часов, в то время как электромотор болгарки может работать только 15 – 20 минут. Превышение этого времени приводит к перегреву силовой установки и преждевременному выходу из строя.
Бытовая циркулярка для распила дерева из ручной болгарки является незаменимым помощником в хозяйстве. Изготовление не занимает много времени и усилий, а также не требует наличия специального инструмента. При желании каждый может сделать подобный инструмент у себя дома с минимальными затратами.

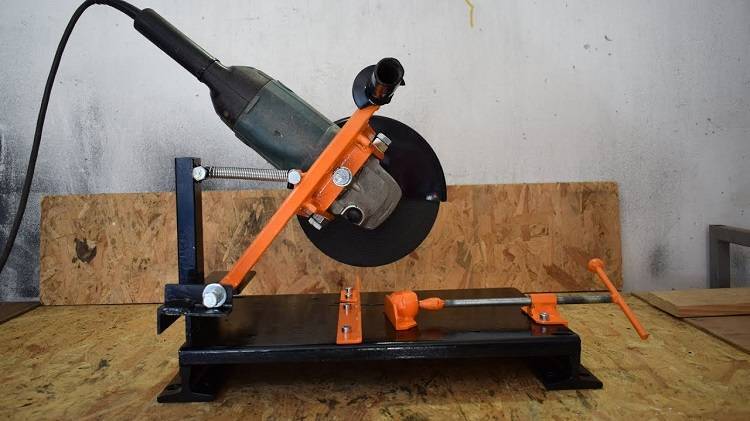

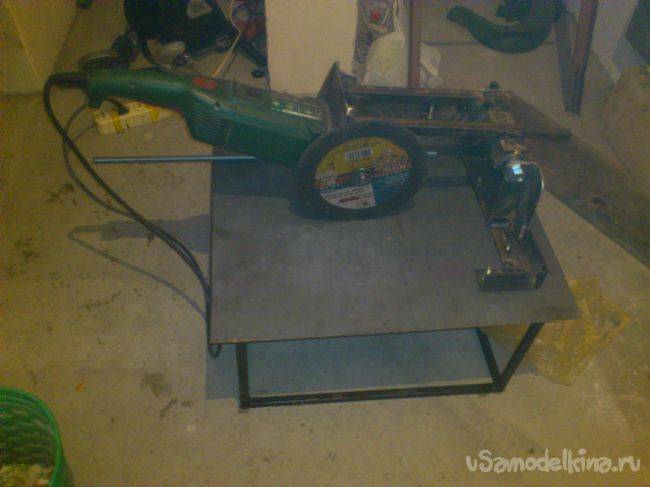

Сборка маятникового станка
Конструкция маятникового станка состоит из трех основных узлов:
- Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
- Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
- Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.
Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.
Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора
При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез. После разработки чертежа приступают к изготовлению всех узлов станка:
После разработки чертежа приступают к изготовлению всех узлов станка:
- Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
- Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.
- Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
- Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

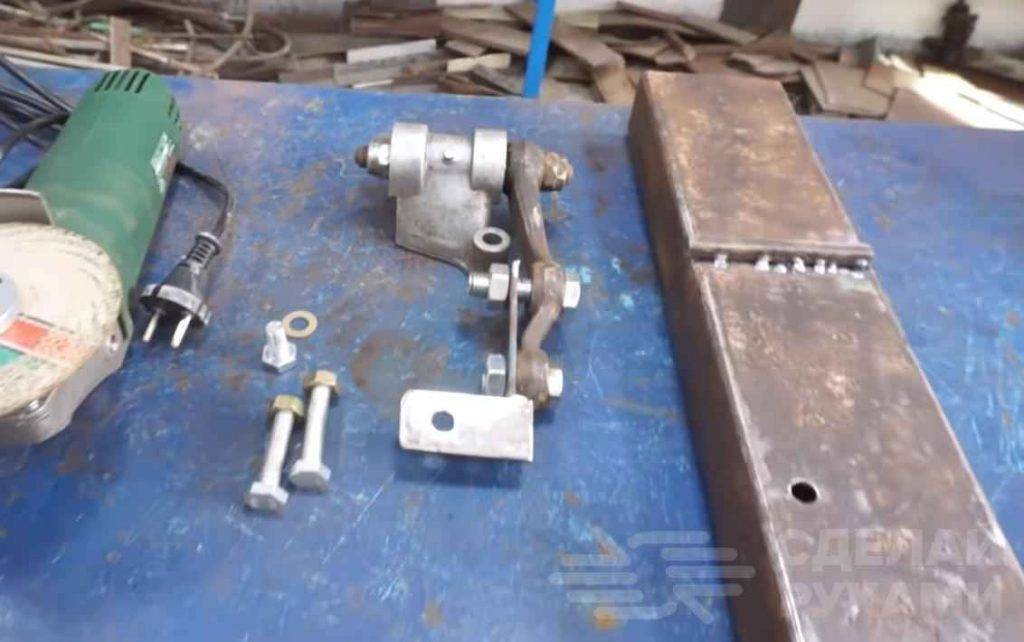

- Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
- Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.
Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.
- Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
- Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.
Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.
Виды приспособления, их достоинства и недостатки
Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.
Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.
Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы
Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.
Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом
