Ремонт дрели: возможные неисправности

Конструктивные особенности дрели

Любая электродрель состоит из корпуса, в котором размещена электрическая и механическая часть, и патрона, в котором крепится сверло, на главном валу дрели. Электрическая часть обычно содержит:

  • электродвигатель;
  • контактные щетки, закрепленные в щеткодержателе;
  • пусковую кнопку (выключатель);
  • регулятор оборотов двигателя;
  • устройство реверса;
  • пусковой конденсатор;
  • шнур (кабель) питания.

Схема устройства ударного механизма дрели.

В свою очередь, двухфазный электродвигатель переменного тока состоит из статора и ротора (якоря) с коллектором.

Механическая часть включает редуктор и систему подшипников. Редуктор передает вращение электродвигателя на вал дрели, уменьшая скорость вращения. Более сложная механическая часть в ударной дрели (перфоратор). Редуктор перфоратора обеспечивает ударно-поступательное и вращательное движение сверлу (буру). В его конструкцию, помимо шестеренки, входят поршни (ударный и летающий), таран и боек.

Устройство перфоратора и его механизм

В отличие от дрели, а также ударной дрели, перфоратор обладает усиленной ударной функцией, что ставит его на порядок выше в тех ситуациях, когда необходимо применение значительного механического воздействия на обрабатываемые материалы.

Достигается это конструктивными особенностями устройства перфоратора. Прибор снабжён самостоятельным механизмом генерирования мощного пневматического толчка рабочего инструмента, и эта его способность освобождает мастера от применения физических усилий при сверлении и долблении бетона и камня.

Ударный механизм перфоратора в разрезе

Преобразование вращательного движения электродвигателя в поступательное колебание ударного механизма выполняется за счёт создания компрессии между поршнями. Это движение передаётся на ударник. Боёк, изготовленный из стали высокой прочности, в свою очередь, отправляет энергию сжатого воздуха непосредственно на рабочий инструмент — бур, зубило или лопатку. Такое устройство агрегата позволяет повысить мощность удара до огромной разрушительной силы — 20 кДж.

Перфоратор с вертикальным расположением двигателя («бочка»)

В зависимости от расположения двигателя различают дрелеобразные и бочковые виды перфораторов.

  1. Первый тип устройств похож на дрель, в них мотор расположен в одной оси со сверлом.
  2. У перфораторов второго типа двигатель установлен перпендикулярно оси сверления.

Маломощные электрические дрели

У маломощных инструментов шпиндель на конце оснащен правой наружной резьбой, на которую и накручивается патрон. В его центральной части имеется отверстие, но уже с левой резьбой для шунтирующего болта. У этого крепежного элемента головка рассчитана под четырехгранную либо крестовую отвертку. Его нужно открутить.

Далее выполнение своими руками ремонта патрона дрели сводится к следующему. Для начала следует заблокировать крыльчатку двигателя, что можно сделать при помощи гвоздя. Затем постараться резким, но с умеренной силой движением сорвать патрон в направлении против часовой стрелки.

Виды

Существует большое разнообразие дрелей с самым различными эксплуатационными особенностями: маленькие и большие, ручные, электрические, аккумуляторные и многие другие. В зависимости от назначения инструмента различают бытовые и профессиональные дрели. У последних рабочий ресурс намного выше, нежели у бытовых, поскольку профессиональная дрель обычно используется довольно продолжительно, в то время как бытовую вынимают из шкафчика с инструментами лишь время от времени. Соответственно, цены на профессиональный инструмент на порядок выше, чем на бытовой.

В безударном инструменте движение электродвигателя передается сквозь редуктор, благодаря чему угловая скорость вращения снижается, а вращательный момент, наоборот, возрастает. Эти дрели оптимальны для просверливания отверстий с высокой точностью, они оптимальны для работы с металлами, пластиком и древесиной, а вот для просверливания бетона, также кирпича или камня такой инструмент не годится, поскольку при этом нагрузка на механизм растет, а результативность почти нулевая.

Ударные модели славятся тем, что довольно легко просверливают отверстия в бетонных поверхностях, обычно они объединяют в себе задачи стандартной дрели и перфоратора, имея 2 основных рабочих режима – ударное и стандартное сверление

Нужно обратить внимание на то, что режим ударного движения в любой дрели считается не ведущим, при частом использовании приводит к довольно быстрому износу инструмента, поэтому в общей длительности работы дрели количество работ на ударном режиме не должно превышать 25%. Следует понимать, что такую дрель не стоит использовать для формирования отверстий в армированных железобетонных изделиях, поскольку это вызывает повышенную отдачу на рабочие шестерни, а также храповики инструмента, что может послужить их проверенному выходу из строя

Работа асинхронного двигателя

Дрель-шуруповерт – некий гибрид, который объединяет в себе опции дрели и шуруповерта, обычно они дополняются механизмами, позволяющими проводить ударное сверление. К преимуществам такой модели относят возможность работы без подключения к сети электрического тока, а также возможность реверса направления движения вращательных элементов.

Угловые дрели – это разновидности электрических инструментов, которые используются для просверливания отверстий в углах в тех участках, куда подобраться с простой дрелью не представляется возможным. Подобные особенности обусловлены особым строением редуктора, хотя область применения подобных дрелей довольно ограничена – она не применяется в работе с поверхностями, кроме того, в ней не может работать режим ударного сверления.

Дрели-миксеры – используются при проведении строительных работ для замешивания растворов сухих смесей. Они включают довольно мощный электродвигатель, что создает значительный крутящий момент, и потому оборудованы дополнительными рукоятками, которые необходимы для удержания прибора во время работы. Обычно имеют 2 основные скорости вращения и укомплектованы несколькими видами насадок, которые используются для замеса разных строительных смесей. При помощи миксеров смешивают даже лакокрасочные изделия, клей, шпаклевки, а также цемент и известковые растворы. Что касается базовой функции сверления, то этот инструмент предназначен для работы с ДВС, ДСП, древесиной, гипсокартоном и тонким железом.

Механизм для алмазного сверления – эта модификация оборудована сверхмощным мотором, благодаря чему позволяет создавать отверстия в самых крепких и твердых материалах при помощи алмазного света. Обычно подобные системы оборудованы защитой от перегрева и используются для взаимодействия с армированным бетоном и твердыми камнями. В зависимости от способа питания дрели разделяются на проводные и беспроводные. Первые работают только при подключении к сети переменного тока, а вторые работают на аккумуляторе.

Диагностика электродвигателя

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам – неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя.

Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие» обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов – омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям – межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500 мОм указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Что может понадобиться из оснастки

Чтобы можно было выполнить элементарный ремонт собственной электрической дрели, не обойтись без соответствующей оснастки. Обычно тут все зависит от характера неисправности, но в большинстве случаев для выполнения своими руками ремонта дрели «Макита» (или любого другого производителя) точно понадобятся такие инструменты:

  • Отвертка – для разбора корпуса прибора.
  • Мультиметр – с его помощью можно найти неисправность электрической цепи.
  • Наждачная бумага – для зачистки окислившихся контактов.

Исходя из того, что именно послужило причиной поломки, потребуется приобрести некоторые комплектующие:

  • Шестерни.
  • Щетки.
  • Подшипники.
  • Пусковой механизм (кнопка).

Если предыдущая разборка дрели производилась давно, то следует в качестве профилактической меры заменить смазку в редукторе. Это позволит не только существенно снизить нагрузку на электродвигатель, но и увеличить срок службы ручного оборудования. Смазка нужна и подшипникам. По этой причине после устранения основных причин неисправности следует провести диагностику этих деталей.

Неисправность электродвигателя

Выход из строя электродвигателя – вторая по численности причина неисправности дрели. Это объясняется повреждением обмотки статора или якоря. Такие повреждения возникают из-за заводского дефекта в обмотках или неправильной эксплуатации дрели (длительная работа без перерывов, нагрузка сверх допустимой при заклинивании сверла и т.д.). Как правило, электрический пробой обмотки легко определяется визуально или по характерному запаху гари. Если видимых проявлений нет, то обмотки двигателя следует проверить тестером, омметром и мегомметром по величине сопротивления. Возможно наличие трех видов повреждения провода – короткое замыкание между витками, пробой витка на корпус или обрыв провода. Ремонт статора или якоря самостоятельно не проводится.

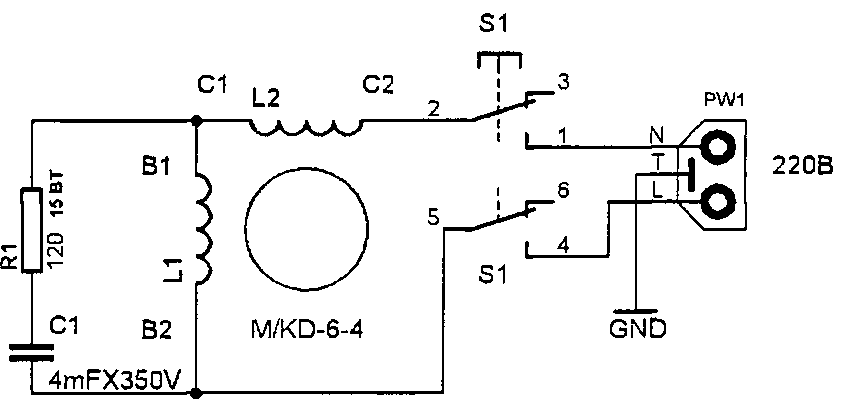

Схема подключения двигателя дрели.

Для замены элементов электродвигателя разбирается корпус дрели, отсоединяются контактные щетки и подводящие провода, и извлекается электродвигатель вместе с опорными подшипниками.

При необходимости надо отвести приводную шестерню. Отсоединяется неисправный элемент электродвигателя и заменяется новым или устанавливается прежний после ремонта (перемотки) у профессионалов.

Основные неисправности электрической дрели и их ремонт своими руками

Основные поломки

Электродрель имеет два конструктивных узла, которые со временем могут стать причиной её неудовлетворительной работы или поломки:

  • блок перфоратора с редуктором;
  • выключатель с регулятором оборотов.

Определяющим фактором продолжительности нормального функционирования электродрели являются условия её эксплуатации и уход за ней.

Охлаждение двигателя обеспечивает крыльчатка охлаждения. Она выталкивает горячий воздух за пределы корпуса. Так создаётся достаточно сильный направленный воздушный поток внутри корпуса и вокруг двигателя от вентиляционных щелей вокруг коллектора к крыльчатке. Но при сверлении пылящих предметов или при запылённом помещении пыль засасывается внутрь и набивается во все щели.

https://youtube.com/watch?v=7u3rHvY3004

Износ щёток коллектора даже при отсутствии запылённости в окружающем пространстве создаёт угольную пыль, и она со временем загрязняет корпус изнутри. Поэтому в зависимости от продолжительности и условий эксплуатации дрель надо разбирать, чистить и смазывать. Но со временем придётся выполнить достаточно трудоёмкий ремонт дрели и вот почему.

Ремонт подшипника скольжения

Подшипники изнашиваются, и патрон начинает вибрировать. Это приводит к поломке тонких свёрл и неровностям просверленных отверстий. Виной этому является загрязнённость и износ втулок — подшипников перфоратора, изображенных ниже.

Большая стальная втулка, которая опирается на корпус, обычно загрязняется и после чистки и смазки продолжает ещё долго и нормально работать.

А вот бронзовый подшипник, запрессованный в диск перфоратора, изнашивается и чаще требуется его замена. Эту втулку можно только заменить новой, выточенной на токарном станке с высокой точностью.

Но извлечь этот подшипник скольжения, заказать новый и поставить его на место может своими руками каждый умелец. Для извлечения делается оснастка. Из болтов и гаек и шайб как показано на изображении ниже.

Правильно подобранный болт нарежет при закручивании резьбу во втулке. Чтобы процесс происходил с меньшими усилиями надо использовать тиски и гаечный ключ.

Тогда втулка быстро извлекается и её можно отдавать токарю как образец для изготовления новой детали.

Для этого в оправке должно быть просверлено отверстие коаксиальное с втулкой и подобран винт с потайной головкой под это отверстие. На винт навинчивается гайка и при этом втулка утапливается в оправку так, как показано на изображениях ниже.

Ремонт коммутирующих деталей

После запрессовки новой втулки патрон дрели будет работать как новый.

И если корпус изнутри почищен от пыли и грязи, подшипники качения проверены, смазаны или заменены новыми при необходимости, не будет лишней проверка переключателя и регулятора оборотов.

Их конструкция может быть разной в тех или иных моделях электродрелей. Но их контакты подгорают во всех моделях и пыль от сработавшихся щёток и из окружающей среды в том или ином количестве попадает внутрь.

Необходимо разобрать переключатель и регулятор и почистить их. Контакты для прочистки надо вынуть из корпуса, как показано на изображениях ниже.

Регулятор оборотов может быть выполнен как неразборный узел. Но, тем не менее, не помешает попытаться приоткрыть его крышечку и увлажненным в спирте ватным тампоном протереть контакты внутри регулятора оборотов.

Подшипники и контакты это основные детали электродрели, которые быстро изнашиваются и требуют регулярного периодического контроля.

Но бывают и другие неисправности, которые также можно устранить своими руками, разобрав корпус дрели. Одной из таких неисправностей являются изношенные щётки коллектора электродвигателя. Даже если не возникает нареканий на их работу при разборке дрели для ремонта чего-либо иного надо проверить состояние щёток и если они заметно износились заменить их новыми.

Наиболее сложной поломкой является неисправность двигателя. Такая поломка может быть вызвана либо заводским браком, либо перегревом от слишком длительной работы. При неисправности в двигателе его невозможно отремонтировать самостоятельно. Можно лишь своими руками разобрать электродрель, и извлечь электромотор для замены новым.

Для того, чтобы продлить срок службы своей электродрели, и свести ремонты к минимуму надо не допускать её перегрева и загрязнения. Чистка и смазка раз в два — три года будет способствовать более продолжительному сроку службы электродрели.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

  1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
  2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

  1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

https://youtube.com/watch?v=G3vHG3GaEEw%3F

  1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
  2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
  3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

  1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
  2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
  3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

  1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
  2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром. По пластинам в процессе функционирования установки передвигаются щетки.


Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали. Плавный пуск, регулировка и защита колектор. двигателя


Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты.


В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац!


Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами!


Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков.

Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться.


Как проверить кнопку дрели
