Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Регулировка бензопилы чемпион» >карбюратора бензопилы
Карбюратор имеет три регулировочных винта: L – винт жиклера низких оборотов H – винт жиклера высоких оборотов Т – винт регулировки холостого хода регулировочные винты echo3500
С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.
Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.
Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.
Точную регулировку карбюратора можно проводить только в разогретом состоянии специалистами со специальным оборудованием (счетчик оборотов).
Сначала регулируется винт L, затем H и в конце винт Т.
Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на ¼ оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.
Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.
После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на ¼ оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.
Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру. Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H. Если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.
Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.
Сфера применения
Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.
Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.
Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.
Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.
Признаки и причины плохой нестабильной работы
Признаки нарушений функционирования карбюратора бензопилы:
- Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
- Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
- Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).
Сам по себе сбой настроек бывает редко и причины, как правило, следующие:
- Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
- Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
- Загрязнение карбюратора*. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. *В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.
Husqvarna 240.И снова о карбюраторе.Конструкторский ляп или что это?
Бензопила HUSQVARNA 240
проблема скарбюратором .Одна из самых частых болезней данной бензопилы. Отличная .
Проверка и регулировка холостого хода.
Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.
Проверка и регулировка максимального числа оборотов.
Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании. уменьшаются. В статье подробно рассмотрена регулировка карбюратора бензопилы с тремя регулировочными винтами, а также регулировка карбюратора бензопилы Штиль 180 с одним винтом. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Правильная регулировка карбюратора бензопилы 180, 250, 260 и всех моделей цепной пилы Stihl своими руками. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.
Когда необходима регулировка
Необходимость опции карбюратора бензопилы встречается изредка. Почаще появляются задачи с расходом горючего, воздуха либо износом деталей. Но время от времени корректировки все таки необходимо:
- Работающий движок останавливается через несколько секунд, либо он не запускается. Предпосылкой этого является очень богатая смесь;
- Чрезмерная вихлопнисть, огромные обороты, увеличенное потребление. В данном случае, напротив, смесь очень постная, другими словами недостаточно воздуха;
- RPM поддерживается на прежнем уровне после его понижения либо роста оператором. Предпосылкой может быть застрявший игловатый клапан.
Факторами, которые приводят к таким изменениям, могут быть:
- Мощная вибрация повреждает защитную крышку, а регулировочные струи откручиваются, изменяя опции. В данном случае можно настроить карбюратор на бензопилу.
- Износ частей поршневой системы. Настройка карбюратора в таковой ситуации может быть временной помощью. Рекомендуется подмена изношенных компонент.
- Нехорошее качество горючего, неисправен фильтр либо долгое хранение могут привести к блокированию. В этой ситуации карбюратор нужно вытащить, помыть специальной жидкостью либо незапятнанным бензином, собрать и опять отрегулировать.
Лучше начинать настройку пилы по проверке струй, подачи горючего и воздуха. После чего приступайте к демонтажу карбюратора, а потом. Для проверки поршневой системы.
Регулировка карбюратора своими руками на бензопиле
Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.
Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.
Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.
Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.
Базовая регулировка карбюратора.
Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки
Проверка и регулировка холостого хода.
Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.
Проверка и регулировка максимального числа оборотов.
Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.
Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.
При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.
После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.
Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.
Бензопила не развивает обороты: тестируем прибор на неисправности
Модуль зажигания можно диагностировать на неполадки визуально. Для этого нужно:
- вывернуть свечу;
- оценить ее внешний вид (она не должна быть залитой бензином или содержать на себе черный налет);
- проверить расстояние между катушкой и магнитами (до 0,2 мм);
- при необходимости исследовать свечной блок на искроподачу с помощью рабочего сетевого провода.
Если после проверки дефектов установлено не было, стоит перейти к проверке карбюраторного блока.
Этот рабочий узел – один из наиболее уязвимых в современных бензопилах. Новые инструменты, которые поступают в продажу с завода, имеют базовые настройки – для низких и высоких оборотов, которые после обкатки и приработки всех деталей необходимо переустановить. Аналогичные действия выполняют, если пила не развивает тягу, соответствующую максимальному крутящему моменту согласно инструкции.
Попробуйте также вырастить на своем огороде томат Черный принц.
В данном случае перенастроить нужно один из них – жеклер «Н», ответственный работу пилы при нагрузке. Для этого достаточно отрегулировать подачу топлива при включенном двигателе при наивысшей скорости вращения цепи, используя тахометр и инструкцию по эксплуатации.
Регулировка карбюратора бензопилы Husqvarna

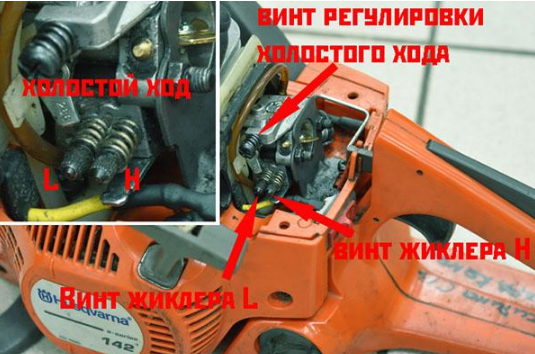

Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:
Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.
Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.
Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).
На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.
Холостой ход выставляется винтом, обозначенным буквой Т. Поворачивают этот винт по часовой стрелке, наблюдают за началом движения цепи. Как только цепь придет в движение, поворачивают винт назад, до прекращения вращения приводной звездочки. Цепь остановится.
Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.
Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:
Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, не связанная с регулировкой;
- забитые парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
- Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.
Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Не всегда стоит это делать по следующим причинам:
- При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
- 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.
Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:
