Паяльный фен

Сборка термофена своими руками

Нагрев пластика

Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

повысить до 750-800С

В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Инструмент для сборки термофена

Во время изготовления фена своими руками будет необходим такой инструмент:

• лобзик;
• ножницы;
• плоскогубцы;
• ножовка по металлу;
• электрическая дрель;
• тиски;
• кисточка;
• отвертка;
• штангенциркуль;
• паяльник;
• метчики;
• плашки;
• омметр;
• тестер.

Термофен сможет помочь во многих работах, которые связаны с пайкой микросхем и маленьких деталей. При помощи его можно спаять линолеум, полимерные пленки и сделать еще множество полезных дел. Термофен можно собрать своими руками с небольшими затратами.

Самостоятельная сборка термофена

Основное назначение термофена – это пайка материалов. Такие материалы, как ПВХ пленка, линолеум, каучук, свариваются методом заполнения сварного шва расплавом присадочного жгута, что достигается потоком горячего воздуха. Расплавление жгута осуществляется путем нагрева до 350ºС. Этот способ считается основным при соединении линолеума во время укладки на пол. Термофен намного облегчает задачу изгибания пластмассовых труб, профилей, листов. Нагрев при изгибании пластика обеспечивается в границах 300-400ºС при пониженной скорости (мощности) потока воздуха. Прогрев пластика должен производиться медленно, постепенно.

Устройство нагревающего элемента термофена.

Изготовление термофена начинается с намотки спирали нагревательного элемента. Спираль навивается на стальную проволоку диаметром 5-6 мм с натягом. Ее лучше наматывать проволокой из нихрома или фехраля диаметром 0,4-0,5 мм. Длина спирали определяется из условия, что ее электрическое сопротивление должно составлять 70-90 Ом.

Спираль наматывается на трубчатую основу от паяльника (например, типа ЭПСН-100) или галогенной лампы для прожектора. Витки спирали накладываются равномерно по площади цилиндра с зазором (касание витков между собой недопустимо). Поверх уложенной спирали с усилием наматывается слой стекловолокна или закрепляется слой из асбеста. Этот слой целесообразно скрепить термостойким клеевым составом. Затем на клеевой слой надевается термоизоляционная трубка (фарфор, керамика, кварцевое стекло и т.д.). Концы спирали выводятся наружу.

Изготовленный нагревательный элемент вставляется во внутренний канал корпуса. Предварительно место его установки нужно проложить асбестом, слюдой или кварцевыми пластинами, в качестве дополнительной термоизоляции. Выводы спирали, при помощи винтового соединения, стыкуются с проводом электропитания. Этот провод должен иметь теплостойкую изоляцию – фторопласт или волокнистую изоляцию. Провод должен проходить через пусковой выключатель и реостат для регулирования тока, подающегося на спираль.

В задней части корпуса крепится нагнетатель воздуха строго соосно с каналом нагревательного элемента. Если нагнетательный элемент (компрессор) не помещается в корпус, то он может закрепляться с торца корпуса наружи. В этом случае к нему должна быть присоединена направляющая трубка для воздушного потока. Эта трубка должна подходить к нагревательному элементу внутри корпуса и располагаться соосно его каналу. От нагнетателя отводятся провода для электропитания, которые соединяются с проводом для нагревателя так, чтобы выключатель одновременно управлял электропитанием обоих элементов. Реостат регулирования потока воздуха нужно ввести в цепь провода для нагнетателя – его работа не зависит от работы нагревателя.

Провод электропитания выводится наружу снизу ручки корпуса, а кнопка (клавиша) выключателя и рычаги реостатов закрепляются в удобном месте с внешней стороны корпуса. Затем половинки корпуса совмещаются и соединяются между собой. Устанавливается концевой элемент из термоизоляционного материала в виде цилиндра или конуса. Прикручивается металлическое сопло. В конструкции целесообразно предусмотреть набор сопел с разным диаметром выходного отверстия.

Особенности конструирования самодельного термофена

Основное исходное требование для термофена для пайки своими руками можно сформулировать так: аппарат должен создать поток горячего воздуха с температурой до 800ºС при мощности нагревательного элемента не менее 2,5 кВт. Кроме того, все детали такого фена должны быть доступными и недорогими. Обычные бытовые фены не подходят по этому требованию и по температуре, и по мощности.

Спираль нагрева для термофена не должна быть слишком длинной, иначе он будет медленно греться.

Конструкция, как правило, может быть двух типов: стационарная и ручная. Стационарный термофен сделать проще, так как не ограничиваются габариты аппарата и не надо думать о температуре на ручке. Однако в этом случае фен (в данном случае как разновидность паяльника) закрепляется неподвижно, а перемещать нужно деталь. Это обстоятельство намного усложняет работу. Более перспективна, хотя и сложнее, ручная переносная конструкция, которая должна быть малогабаритной и иметь возможность держать ее незащищенными руками.

Одна из основных проблем – нагревательный элемент. Нагреватели в бытовых приборах (фены, паяльник) не подходят по мощности. Нужный нагревательный элемент придется изготавливать самостоятельно из нихромовой проволоки диаметром 0,3-0,7 мм. Проволока большего диаметра способна обеспечить большую мощность, но достичь при этом нужной температуры будет гораздо сложнее. Для компактной укладки нагревательного элемента из проволоки ее придется навить в виде спирали диаметром 5-7 мм.

Спираль нагревательного элемента должна расположиться на каком-то цилиндрическом основании (в виде трубки или полого конуса) из материала с большой термической стойкостью. Здесь трудно обойтись без фарфора или кварцевых элементов. Такое основание можно извлечь из бездействующих бытовых фенов, но рекомендуется использовать кварцевый изолятор трубчатой галогенной лампы для прожекторов мощностью 2,2-2,5 кВт. Если взять перегоревшую такую лампу, то эта деталь самодельного термофена может обойтись бесплатно.

Насадки для термофена.

В качестве нагнетающего элемента нужен стандартный малогабаритный вентилятор. При изготовлении термофена своими руками этот элемент обойдется наиболее дорого. Нагнетатель можно взять из любого мощного бытового фена. Из стандартных вентиляторов можно порекомендовать модель BAKU8032 с производительностью 30 л/мин. Такой вентилятор работает от сети 220 В и имеет мощность порядка 400 Вт. Наиболее простой и дешевый вариант, который может удовлетворить требования, это малогабаритный компрессор для аквариума. Его необходимо устанавливать с ресивером, т.е. с накопителем воздуха. Для этого подойдет любая небольшая пластиковая бутылочка, так как в месте ее установки разогрева не происходит, а поток горячего воздуха направлен в противоположную сторону. Да и сам нагнетатель воздуха не подвергается термическому воздействию.

В конструировании корпуса термофена возможны два варианта. Можно использовать материал с очень высокой термоизоляцией, например фарфор или керамику, но это вызовет усложнение конструкции и значительное удорожание. Наиболее рационален второй вариант, заключающийся в надежной термической изоляции канала распределения горячего потока и нагревательного элемента. В таком случае материал корпуса не подвергается термическому воздействию, кроме участка, прилегающего к соплу аппарата.

Для ручки инструмента можно использовать корпус любого старого бытового фена.

В качестве основной части корпуса (включая ручку) можно использовать корпус от любого старого бытового фена крупных размеров (чем старее год производства, тем лучше). Носик корпуса, т.е. участок сопла, необходимо выполнить из термоизоляционного материала, который сам выдерживает температуру до 800ºС и одновременно изолирует остальную часть корпуса от воздействия такой температуры. Непосредственно сопло термофена надо сделать металлическим, чтобы учесть возможные касания с расплавом при пайке. Термическая изоляция хорошо обеспечивается кварцевыми элементами (пластины, трубки), слюдой, стеклом или стекловолокном, керамикой, фарфором и т.д. При сборке аппарата понадобится специальный термостойкий клей.

В конструкции самодельного термофена для пайки нужно предусмотреть, во-первых, пусковой выключатель, во-вторых, механизм регулирования мощности (температуры) нагревательного элемента и скорости потока воздуха. Для этого должны быть предусмотрены плавные регуляторы – реостаты. Систему регулировки можно использовать от старых бытовых приборов, если эти элементы находятся в исправном состоянии. В качестве пускового выключателя можно использовать кнопочный или клавишный механизм.

Lukey 702 – бюджетный вариант

Паяльный фен, входящий в состав одноимённой станции, укомплектованной классическим паяльником и блоком управления. Предусмотрена плавная регулировка массовым потоком воздуха. Имеется функция выставки необходимой температуры.

Расположение компрессора турбинного типа в рукоятке позволило сэкономить место, уменьшить габаритные размера аппарата, улучшить внутреннюю термодинамику. Значительно снижен звук, производимый нагнетателем. «Спящий» режим включается автоматически, при расположении устройства на подставке.

Плюсы:

• Широкий функционал, наличие типового паяльника.
• Производительность, температурный диапазон.
• Цена для таких технических возможностей.

Минусы:

Подвирает с температурой, необходимо калибровать. На первый взгляд, конструкция хлипковата.

Собираем воздушный паяльник из обычного

Возникает вопрос: зачем? Ответ в начале статьи: обычным жалом невозможно работать с элементами SMD конструкции. Поэтому жертвуем одним электроприбором, и собираем паяльный фен из паяльника.

Популярное: Жало для паяльника – самый важный компонент электроинструмента

Сразу оговорим особенности: конструкция простейшая, собирается без применения сложных узлов, производительность будет не такой выдающейся. Термофен из паяльника нагревает воздух не выше 300 ℃.

Для изготовления нам понадобятся два основных компонента:

• Собственно, паяльник мощностью 40 Вт с деревянной рукоятью и стандартным нагревательным элементом (который просто удаляется).
• Любой источник сжатого воздуха. Например, компрессор для аквариума.

Модернизируем паяльник

Нагревательный элемент не трогаем, просто извлекаем жало. Внутри остается свободный проход для воздуха. Провод питания выводим в боковую стенку, а в задний торец рукояти вклеиваем втулку для подачи воздуха. Место ввода электрокабеля герметизируем.

Отверстия в металлическом корпусе паяльника обматываем фольгой, усиливаем теплоемкость медной проволокой. Металлическую трубку плотно загоняем в рукоять. Вместо жала загоняем в отверстие стальную трубку подходящего диаметра.

Принцип работы паяльного фена, сделанного своими руками, следующий

Нагревательный элемент работает в штатном режиме, горячий воздух собирается в камере, «утепленной» с помощью медной проволоки и фольги. Поступающий от компрессора воздух выталкивает воздух через установленную стальную трубку.

Температура паяльника не регулируется, можно лишь менять интенсивность обдува, пережимая подающую трубку. Меньше скорость потока – выше температура на выходе. Подобрав параметры продувки, можно достичь температуры плавления припоя.

Фен из паяльника, сделанный своими руками, не заменит паяльную станцию, но поможет вам в работе с мелкими радиодеталями.

Мини паяльная станция с большими возможностями

Еще один полноценный термофен собран из баночки от таблеток.

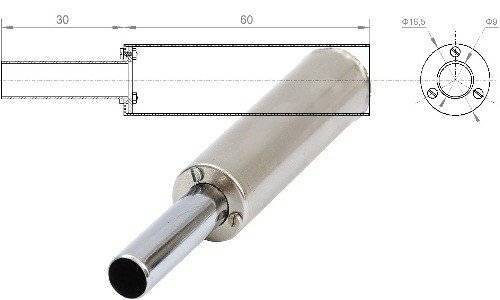

Механическая часть конструкции довольно примитивна: алюминиевая трубка от старого конденсатора со спиралью внутри и воздуховод с вентилятором.

Рукоять не нужна, устройство очень компактное. Изюминка в блоке питания на контроллере, с помощью которого можно устанавливать необходимую температуру.

В итоге получаем фактически промышленный аппарат. После калибровки индикаторов температуры, можно выполнять работы с любым типом радиодеталей, не беспокоясь об их сохранности.

Итог: Современную паяльную станцию можно собрать практически бесплатно, при этом качество работы не уступает заводским образцам.

About sposport

View all posts by sposport

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся

Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

• Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
• Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
• После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
• На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
• Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
• По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
• В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Термовоздушная паяльная станция: нюансы изготовления своими руками

Работа по изготовлению самодельной паяльной станции с феном своими руками производится в несколько этапов. Сначала конструируется термофен, после − блок управления, а затем станция собирается и настраивается. При этом сам термофен можно приобрести в магазине или на интернет-ресурсах. Стоимость его невысока, а работу по изготовлению ПС такое приобретение сильно упростит. Однако лучше всего изготовить своими руками фен для пайки, который не требует электронного блока управления. В работе он достаточно удобен, а стоимость деталей для его сборки стремится к нулю. Нам потребуется:

• стеклянная трубка от электрокамина;
• нихромовая спираль оттуда же;
• силиконовый шланг;
• тонкая стеклянная трубка;
• старый, можно нерабочий паяльник.

Разберёмся пошагово с использованием примеров, как выполняется эта работа.

Паяльная станция своими руками: пошаговая инструкция

Иллюстрация	Выполняемое действие
	Внутрь стеклянной трубки от электрокамина вставляем нихромовую спираль от него же. Одну сторону придётся растянуть так, чтобы контакты выходили на один край трубки.
	Закрепляем простой изолентой протянутую снаружи вдоль стеклянной трубки нихромовую нить. Теперь нужно надеть корпус паяльника со стороны концов спирали так, чтобы с краю остались контакты, к которым мы присоединим питание. Сами контакты лучше защитить изоляторамиот того же старого паяльника, оставшимися после его разборки.
	Соединяем силиконовую и тонкую стеклянную трубку. Стеклянную помещаем внутрь корпуса паяльника. Именно по этим трубкам будет поступать воздух.
	Собранную воедино конструкцию обматываем слоем лакоткани. Это делается для того, чтобы можно было свободно держать наштермофен в руках. Подобный материал продаётся в любом магазине хозяйственных товаров.
	Вот практически и всё, воздушная паяльная станция готова. Остаётся подать воздух (жёлтая стрелка) и питание 220В (красная стрелка). Воздух можно подать с помощью обычного аквариумного компрессора.

Как видим, процесс изготовления такого термофена довольно прост при минимальных затратах. Если же говорить об оборудовании заводского исполнения, купить паяльную станцию с феном можно по стоимости около 5000 руб. Согласитесь, неплохая экономия. Если всё же решено приобрести подобный прибор, прежде чем это сделать, следует разобраться, как паять феном от паяльной станции. В этом поможет наша видеоинструкция.

Как пользоваться паяльной станцией с термофеном: видеоинструкция

Надеемся, что после просмотра видеоурока у наших читателей не осталось вопросов по пользованию термовоздушной ПС. Подводя итог этому разделу, предлагаем ознакомиться с несколькими схемами паяльных фенов, которые можно собрать самостоятельно.

Простые схемы паяльных фенов своими руками

Здесь редакция Seti.guru представляет вашему вниманию схемы простейших термофенов, а также пример того, как изготовить корпус для него.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Начинаем конструировать термофен: пошаговая инструкция

Сразу оговоримся, что главное в нашей задаче – экономия денег. Поэтому, список деталей, которые необходимо именно купить, мы по возможности уменьшаем до нулю. Вначале разберемся с характеристиками будущей станции.

Температура

Профессиональные устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в будущем мы не собираемся расплавлять серебро или алюминий.

Даже если нам придется работать с наиболее тугоплавким припоем, которым часто паяются микросхему, то самодельному фену будет вполне достаточно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы сгоревших микросхем с их дальнейшей заменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более крупных деталей (к примеру, процессора на видеокарте, южного или северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Важно! От мощности будет зависеть подбор главного элемента устройства – нихромовой спирали. Взять ее можно от старой электрической плиты или электрошашлычницы, советского утюга.

Толщина спирали

Оптимальная – 0,5 мм. Такое сечение проволоки будет прочно держать форму. Если диаметр будет больше – потребуется и побольше мощности. Для варианта в полмиллиметра будет достаточно источника питания на 4 А.

Напряжение и сопротивление

Оптимальное напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск опасных последствий. Если БП будет «выдавать» 25 В, то спираль должна иметь сопротивление в 7 Ом.

Особенности конструирования самодельного термофена

Основное исходное требование для термофена для пайки своими руками можно сформулировать так: аппарат должен создать поток горячего воздуха с температурой до 800ºС при мощности нагревательного элемента не менее 2,5 кВт. Кроме того, все детали такого фена должны быть доступными и недорогими. Обычные бытовые фены не подходят по этому требованию и по температуре, и по мощности.

Спираль нагрева для термофена не должна быть слишком длинной, иначе он будет медленно греться.

Конструкция, как правило, может быть двух типов: стационарная и ручная. Стационарный термофен сделать проще, так как не ограничиваются габариты аппарата и не надо думать о температуре на ручке. Однако в этом случае фен (в данном случае как разновидность паяльника) закрепляется неподвижно, а перемещать нужно деталь. Это обстоятельство намного усложняет работу. Более перспективна, хотя и сложнее, ручная переносная конструкция, которая должна быть малогабаритной и иметь возможность держать ее незащищенными руками.

Одна из основных проблем – нагревательный элемент. Нагреватели в бытовых приборах (фены, паяльник) не подходят по мощности. Нужный нагревательный элемент придется изготавливать самостоятельно из нихромовой проволоки диаметром 0,3-0,7 мм. Проволока большего диаметра способна обеспечить большую мощность, но достичь при этом нужной температуры будет гораздо сложнее. Для компактной укладки нагревательного элемента из проволоки ее придется навить в виде спирали диаметром 5-7 мм.

Спираль нагревательного элемента должна расположиться на каком-то цилиндрическом основании (в виде трубки или полого конуса) из материала с большой термической стойкостью. Здесь трудно обойтись без фарфора или кварцевых элементов. Такое основание можно извлечь из бездействующих бытовых фенов, но рекомендуется использовать кварцевый изолятор трубчатой галогенной лампы для прожекторов мощностью 2,2-2,5 кВт. Если взять перегоревшую такую лампу, то эта деталь самодельного термофена может обойтись бесплатно.

Насадки для термофена.

В качестве нагнетающего элемента нужен стандартный малогабаритный вентилятор. При изготовлении термофена своими руками этот элемент обойдется наиболее дорого. Нагнетатель можно взять из любого мощного бытового фена. Из стандартных вентиляторов можно порекомендовать модель BAKU8032 с производительностью 30 л/мин. Такой вентилятор работает от сети 220 В и имеет мощность порядка 400 Вт. Наиболее простой и дешевый вариант, который может удовлетворить требования, это малогабаритный компрессор для аквариума. Его необходимо устанавливать с ресивером, т.е. с накопителем воздуха. Для этого подойдет любая небольшая пластиковая бутылочка, так как в месте ее установки разогрева не происходит, а поток горячего воздуха направлен в противоположную сторону. Да и сам нагнетатель воздуха не подвергается термическому воздействию.

В конструировании корпуса термофена возможны два варианта. Можно использовать материал с очень высокой термоизоляцией, например фарфор или керамику, но это вызовет усложнение конструкции и значительное удорожание. Наиболее рационален второй вариант, заключающийся в надежной термической изоляции канала распределения горячего потока и нагревательного элемента. В таком случае материал корпуса не подвергается термическому воздействию, кроме участка, прилегающего к соплу аппарата.

Для ручки инструмента можно использовать корпус любого старого бытового фена.

В качестве основной части корпуса (включая ручку) можно использовать корпус от любого старого бытового фена крупных размеров (чем старее год производства, тем лучше). Носик корпуса, т.е. участок сопла, необходимо выполнить из термоизоляционного материала, который сам выдерживает температуру до 800ºС и одновременно изолирует остальную часть корпуса от воздействия такой температуры. Непосредственно сопло термофена надо сделать металлическим, чтобы учесть возможные касания с расплавом при пайке. Термическая изоляция хорошо обеспечивается кварцевыми элементами (пластины, трубки), слюдой, стеклом или стекловолокном, керамикой, фарфором и т.д. При сборке аппарата понадобится специальный термостойкий клей.

В конструкции самодельного термофена для пайки нужно предусмотреть, во-первых, пусковой выключатель, во-вторых, механизм регулирования мощности (температуры) нагревательного элемента и скорости потока воздуха. Для этого должны быть предусмотрены плавные регуляторы – реостаты. Систему регулировки можно использовать от старых бытовых приборов, если эти элементы находятся в исправном состоянии. В качестве пускового выключателя можно использовать кнопочный или клавишный механизм.
